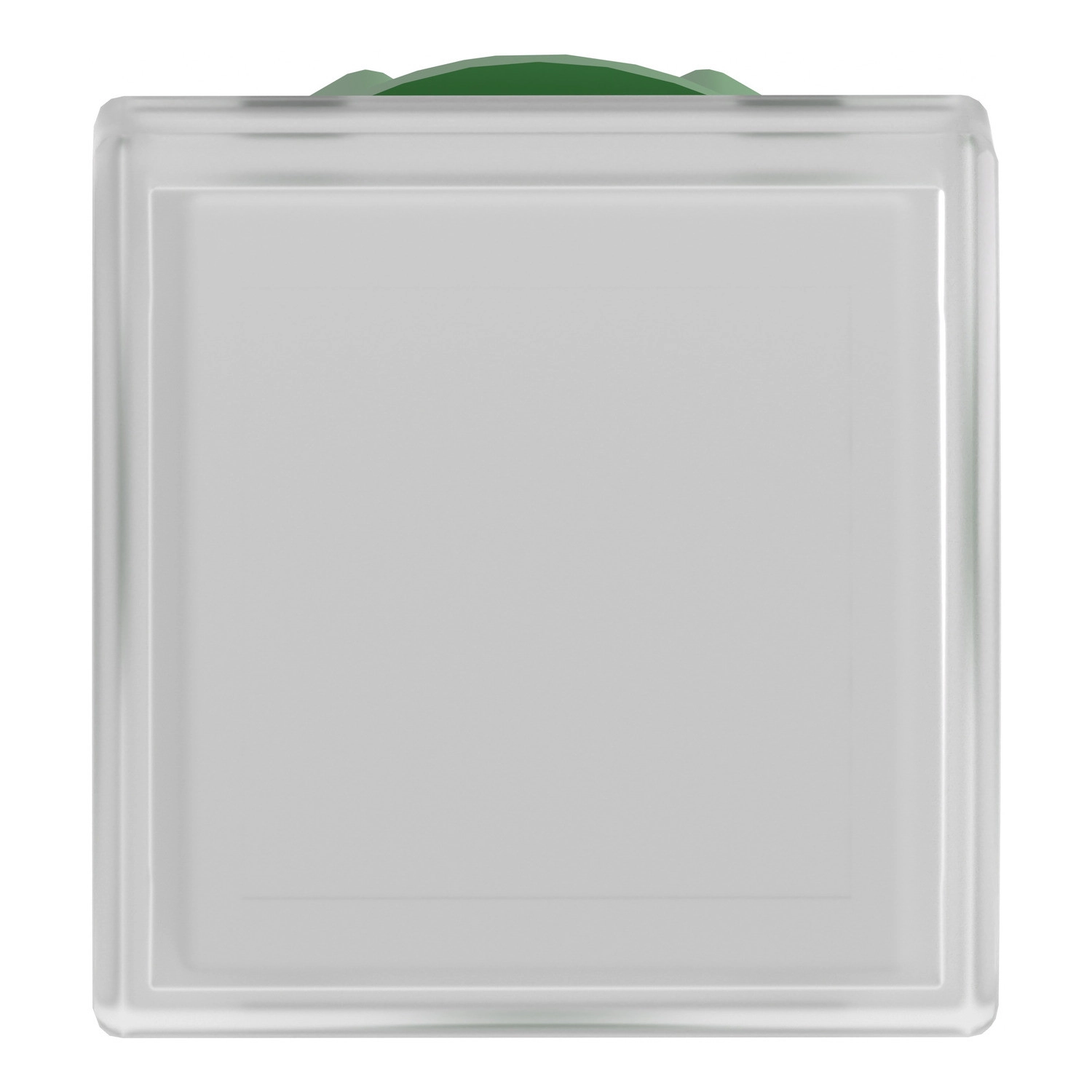

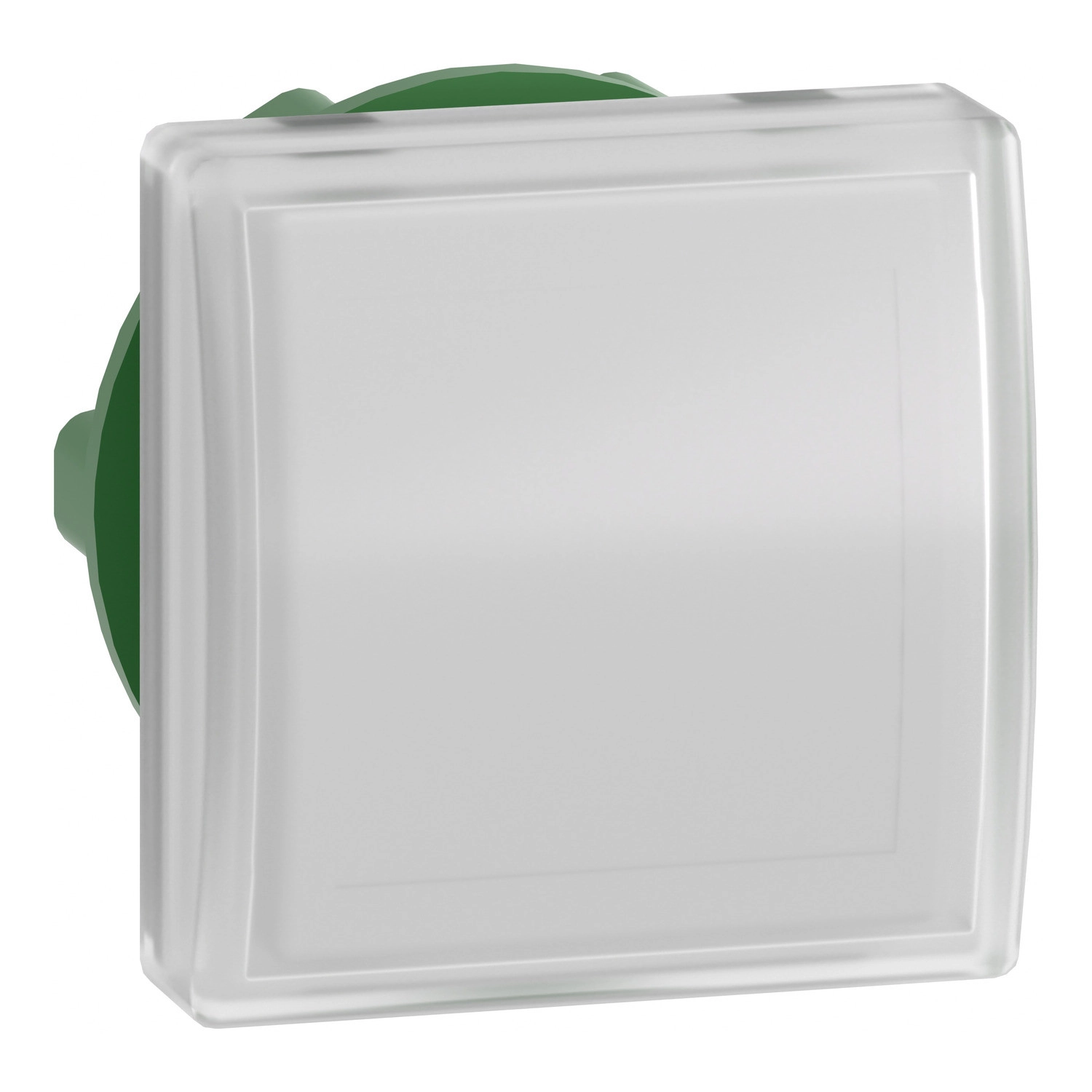

A Schneider Electric Harmony XB5 sorozatú ZB5CV013 jelzőlámpa fej a modern ipari és kereskedelmi automatizálási rendszerek tökéletes kiegészítője. Ez a négyszög alakú, fehér színű fej univerzális LED blokkokkal kompatibilis, így biztosítva a rugalmas alkalmazhatóságot különböző vezérlőrendszerekben. A termék a Schneider Electric folyamatos fejlesztési törekvéseinek eredménye, amely a felhasználói igények maximális kielégítését célozza.
A ZB5CV013 jelzőlámpa fej 22 mm átmérőjű szerelőnyílásba illeszthető, ami iparági szabvány, így könnyen integrálható a legtöbb vezérlőpanelbe. A termék kialakítása során különös figyelmet fordítottak a funkcionális megbízhatóságra és a vizuális jelzés tisztaságára. A sötétszürke műanyag keret és a fehér színű jelzőfelület kontrasztos megjelenést biztosít, ami növeli a láthatóságot ipari környezetben. Az egyszerű lencse kialakítás lehetővé teszi, hogy a LED fénye optimálisan látható legyen bármilyen környezeti fényviszonyok között.
A műszaki paramétereit tekintve a ZB5CV013 jelzőlámpa fej kiemelkedő tulajdonságokkal rendelkezik. A 30 mm x 30 mm x 29 mm-es méretei (szélesség x magasság x mélység) kompakt kialakítást biztosítanak, miközben a termék IP66-os védettségi szintje garantálja a megbízható működést még poros és nedves környezetben is. A jelzőlámpa fej megfelel továbbá a NEMA 13 és NEMA 4X előírásoknak, valamint az IK05 fokozatú ütésállósággal is rendelkezik az IEC 50102 szabvány szerint. Különösen figyelemreméltó a 7000000 Pa nyomásnak való ellenállás 55°C-on, 0,1 m távolságból, ami kiváló védelmet biztosít nagynyomású mosás esetén is.
A ZB5CV013 jelzőlámpa fej többféle szerelési konfigurációban használható: P1 és P2 kódokkal előlapi szereléssel integrált LED-del, illetve a P2 esetében integrált transzformátorral is. Emellett PF1 előlapi és PR1 hátsó szerelési lehetőségek is rendelkezésre állnak integrált LED-del. A termék kompatibilis az XALD 1...5 kivágású és XALK 2...5 kivágású állomásokkal, ami tovább növeli a felhasználási területek számát. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet, így szélsőséges környezeti feltételek mellett is megbízhatóan alkalmazható. A termék II. osztályú túlfeszültség elleni védelemmel rendelkezik az IEC 60536 szabványnak megfelelően, és számos nemzetközi szabványnak megfelel, beleértve a JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4 és JIS C8201-1 előírásokat.
A jelzőlámpa fej kiemelkedő rezgésállósággal is rendelkezik, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütésállósággal fél szinuszhullámú gyorsulásnál az IEC 60068-2-27 szabványnak megfelelően. Ez a tulajdonság különösen értékes olyan ipari környezetekben, ahol gyakori a rezgés és a mechanikai behatás. A Schneider Electric Harmony XB5 ZB5CV013 jelzőlámpa fej tehát ideális választás lehet ipari vezérlőpanelekbe, gépekbe és automatizált rendszerekbe, ahol fontos a megbízható vizuális visszajelzés és a tartós, ellenálló kivitel.
Schneider Electric Harmony XB5 - ZB5CV013 - műanyag négyszög alakú jelzőlámpa fej, Ø22, LED modulhoz, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Négyszög
Sapka/működtető vagy lencse színe: Fehér
Működtető kiegészítő információ: Sima lencsével
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 29 mm
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: P1 előlapi szereléssel integrált LED-del, P2 előlapi szereléssel integrált LED-del és transzformátorral, PF1 előlapi szereléssel integrált LED-del, PR1 hátsó szereléssel integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -25…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosás ellenállóképesség: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és megfelelőségek
JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Mechanikai ellenálló képesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásnál az IEC 60068-2-27 szerint
