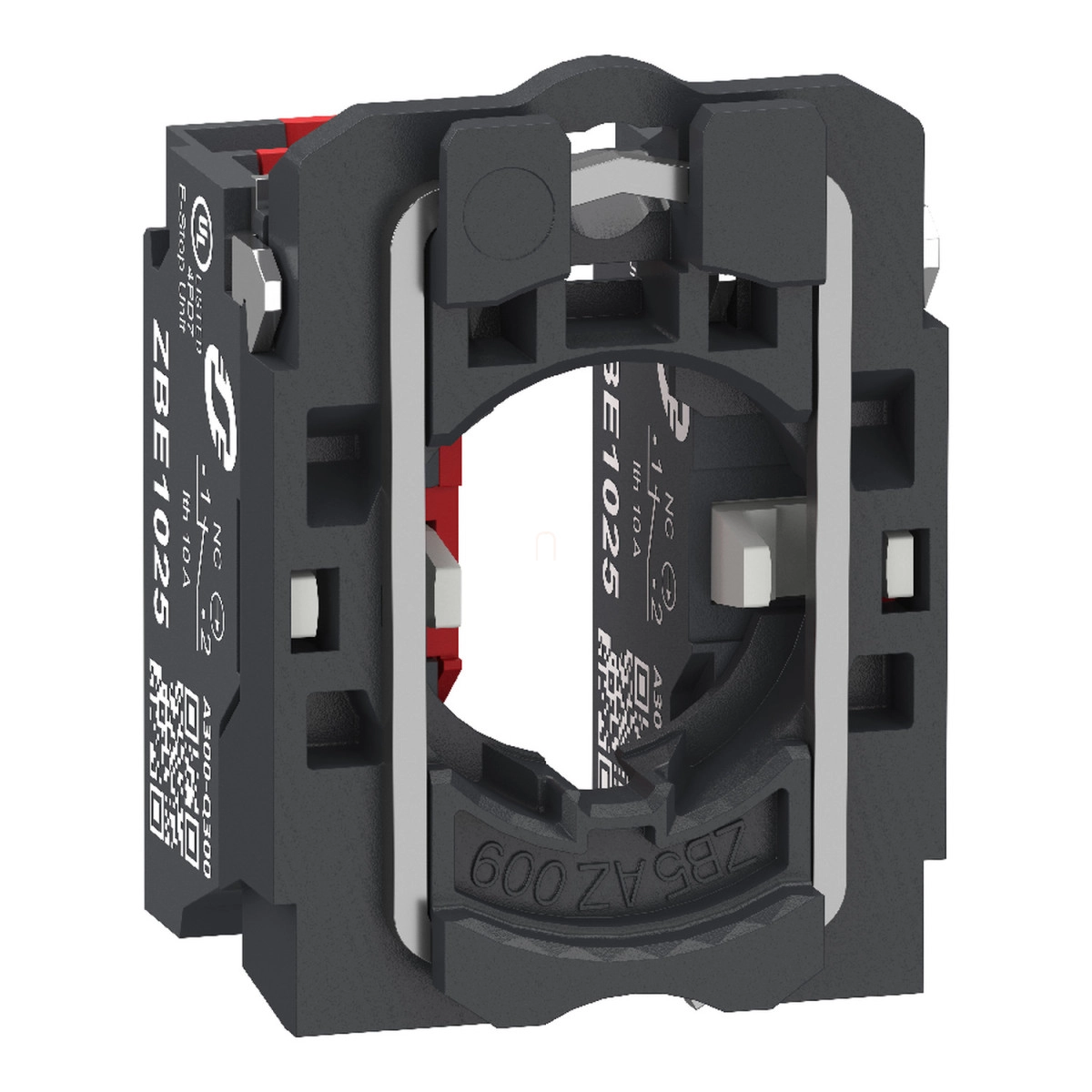

A Schneider Electric Harmony XB5 ZB5AZ1045 egy komplett test/érintkező szerelvény, amely ipari vezérlőrendszerek kialakításához nyújt professzionális megoldást. Ez a termék a megbízható Harmony XB5 termékcsaládba tartozik, amely az ipari környezetben való hosszú élettartamú működésre lett tervezve. A ZB5AZ1045 modell egyetlen érintkezőblokkot tartalmaz 2 NC (alaphelyzetben zárt) kontaktussal, amely kiváló választás biztonsági alkalmazásokhoz vagy leállítási funkciókhoz.
A termék műszaki kialakítása kivételes minőséget képvisel. A műanyag rögzítőgallér stabil rögzítést biztosít, miközben a termék standard fejkialakítása kompatibilis a Harmony XB5 nyomógombok és kapcsolók széles választékával. A kompakt push-in (rugós) csatlakozókapcsok jelentősen megkönnyítik a telepítési folyamatot, különösen szűk helyeken. A csatlakozókhoz legfeljebb 2 x 1,5 mm² keresztmetszetű vezeték használható érvéghüvellyel az IEC 60947-1 szabványnak megfelelően, vagy legalább 1 x 0,34 mm² keresztmetszetű vezeték érvéghüvely nélkül. A (11-12) NC érintkező ISO n°1 terminálleírással rendelkezik, így a bekötés egyértelmű és biztonságos.
A ZB5AZ1045 kiemelkedő műszaki paraméterekkel büszkélkedhet. Az érintkezők működése lassú bontású, ami ideálissá teszi olyan alkalmazásokban, ahol fontos a megbízható kontaktus. A teljes működési út 4,3 mm, amelyből 1,217 mm-nél történik az NC érintkező elektromos állapotváltozása, 4,5 N erőhatás mellett. A mechanikai élettartam rendkívül magas, 10 millió ciklus, ami hosszú távú, megbízható működést biztosít. Az ezüstötvözet (Ag/Ni) érintkezők kiváló elektromos vezetőképességet és kopásállóságot garantálnak. A termék 10 A-es gG típusú biztosítékkal védhető rövidzárlat ellen az IEC 60947-5-1 szabványnak megfelelően, és a hagyományos szabad levegős hőáram is 10 A. A szigetelési feszültség 300 V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabvány szerint, míg a lökőfeszültség-állóság 4 kV ugyanezen szabvány alapján. A termék üzemi áramértékei AC-15 kategóriában 6 A 120 V-nál és 3 A 240 V-nál, DC-13 kategóriában pedig 0,55 A 125 V-nál és 0,27 A 250 V-nál, mindegyik az IEC 60947-5-1 szabvány A300 és Q300 előírásainak megfelelően.
A ZB5AZ1045 kivételes ellenállóképességgel rendelkezik a környezeti hatásokkal szemben. Az IP20-as védettség megfelelő belső használatra, a működési és tárolási hőmérséklet-tartomány pedig -40°C és +70°C között van, ami rendkívül széles alkalmazási spektrumot tesz lehetővé. A rezgésállóság 5 gn (f= 10...500 Hz) és 25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabványnak megfelelően. A termék ütésállósága szintén kiemelkedő: 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen, 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra, és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra, mindegyik az IEC 60068-2-27 szabványnak megfelelően. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között EAC, IECEE CB Scheme, CCC, UL és CSA minősítésekkel, ami biztosítja a globális piacokon való alkalmazhatóságát.
Schneider Electric Harmony XB5 - ZB5AZ1045 - műanyag rögzítőaljzat és érintkezőblokk, 2NC, rugós csatlakozós műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB5
Rögzítőgallér anyaga: Műanyag
Fej típus: Standard
Érintkezők típusa és összetétele: 2 NC
Érintkező működés: Lassú bontású
Érintkezőblokk típusa: Egyes
Csatlakozás - terminálok: Push-in, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szabványnak megfelelően
Push-in, >= 1 x 0,34 mm² érvéghüvely nélkül az IEC 60947-1 szabványnak megfelelően
Kiegészítő információk
CAD teljes szélesség: 46,2 mm
CAD teljes magasság: 27,6 mm
CAD teljes mélység: 30 mm
Terminálok leírása ISO n°1: (11-12)NC
Eszköz összetétele: Test, Rögzítőgallér
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: Igen, az IEC 60947-5-1 szabvány K függelékének megfelelően
Működési út: 1,217 mm (NC elektromos állapotváltozás)
4,3 mm (teljes út)
Működési erő: 4,5 N NC elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Villamos adatok
Rövidzárlat védelem: 10 A gG típusú patron biztosíték az IEC 60947-5-1 szabványnak megfelelően
Hagyományos szabad levegős hőáram: 10 A az IEC 60947-5-1 szabványnak megfelelően
Névleges szigetelési feszültség: 300 V (szennyezettségi fok 3) az IEC 60947-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szabványnak megfelelően
Névleges üzemi áram: 6 A 120 V-nál, AC-15, A300 az IEC 60947-5-1 szabványnak megfelelően
3 A 240 V-nál, AC-15, A300 az IEC 60947-5-1 szabványnak megfelelően
0,55 A 125 V-nál, DC-13, Q300 az IEC 60947-5-1 szabványnak megfelelően
0,27 A 250 V-nál, DC-13, Q300 az IEC 60947-5-1 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szabványnak megfelelően
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szabványnak megfelelően
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szabványnak megfelelően
