A Schneider Electric Harmony XB5 termékcsalád ZB5AZ1035 típusú komplett műanyag érintkezőblokk-rögzítőgallér kombinációja ideális megoldást nyújt ipari kapcsolók, nyomógombok és jelzőlámpák biztonságos rögzítéséhez és elektromos bekötéséhez. Ez a sokoldalú és megbízható alkatrész tökéletes választás vezérlőpanelek, vezérlőpultok és gépi berendezések építéséhez, ahol fontos a könnyű szerelhetőség és a hosszú élettartam.

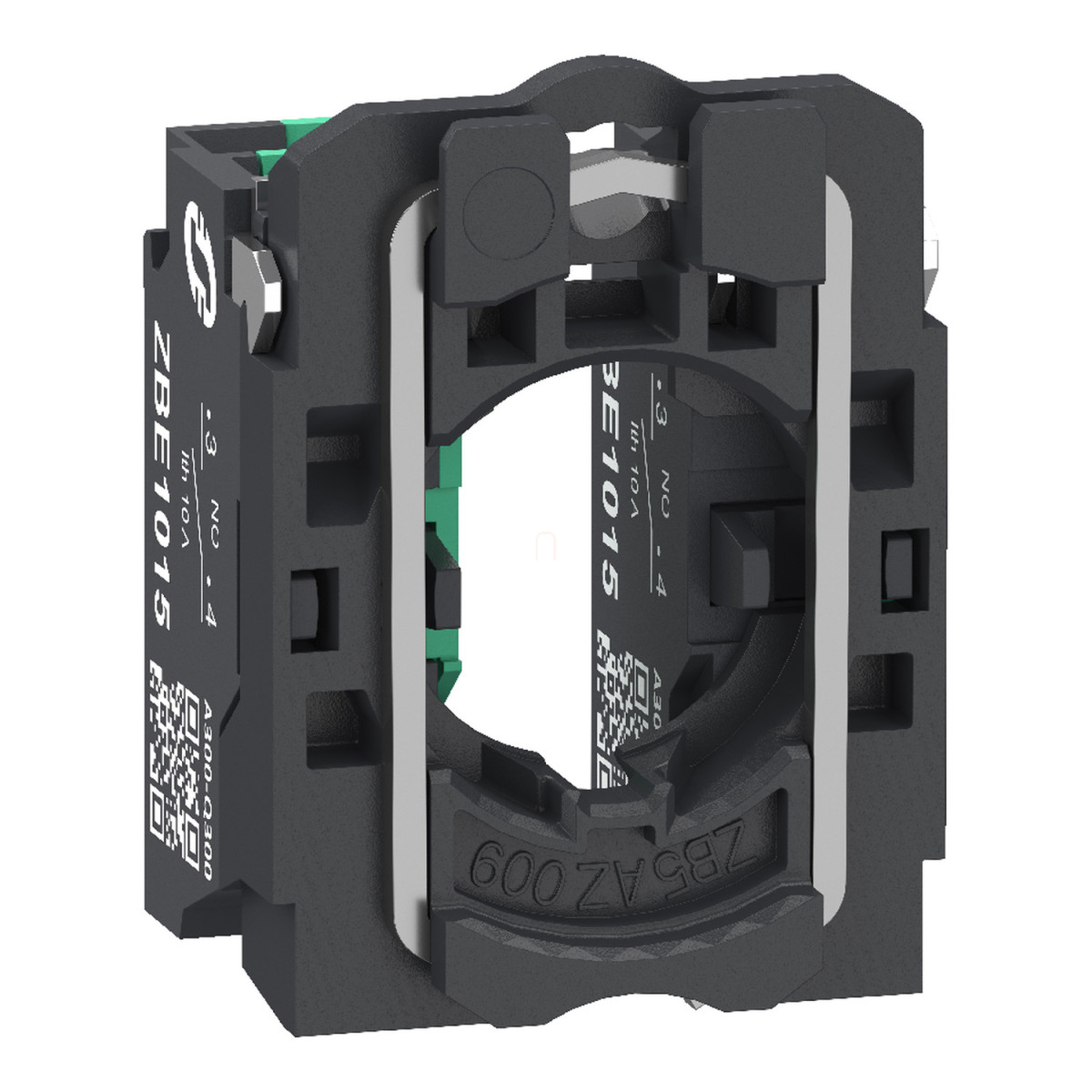

A ZB5AZ1035 egy komplett test/érintkezőblokk-egység, amely két munkaérintkezővel (2NO) rendelkezik. Az eszköz műanyag rögzítőgallérral van ellátva, ami könnyű, mégis stabil rögzítést biztosít bármilyen vezérlőpanelen. A termék egyszerűen használható standard fej típusokkal, és egyesíti a műszaki kiválóságot a Schneider Electric évtizedes tapasztalatával az ipari automatizálás területén. A rugós csatlakozós (push-in) terminálok gyors, szerszám nélküli vezetékbekötést tesznek lehetővé, ami jelentősen lerövidíti a telepítési időt és költséget.
A termék technikai jellemzői között kiemelkedik a 10 millió kapcsolási ciklust biztosító mechanikai élettartam, ami hosszú távú, megbízható működést garantál még a legkeményebb ipari környezetben is. A ZB5AZ1035 érintkezői ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet és kopásállóságot biztosít. A lassú megszakítás jellegű érintkezőműködés (slow-break) biztosítja a megfelelő működési karakterisztikát. A vezetékcsatlakozás push-in típusú, amely lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű, érvéghüvelyes vezetékek, vagy minimum 1 x 0,34 mm² keresztmetszetű érvéghüvely nélküli vezetékek bekötését, az IEC 60947-1 szabványnak megfelelően.
A termék kiváló elektromos paraméterekkel rendelkezik: 10A konvencionális szabad levegőben mérhető termikus áram az IEC 60947-5-1 szabványnak megfelelően, 300V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 4kV névleges lökőfeszültség-állóság. A névleges üzemi áram értékei változnak a különböző alkalmazási kategóriák szerint: AC-15 esetén 6A 120V-on, illetve 3A 240V-on; DC-13 esetén 0,55A 125V-on, illetve 0,27A 250V-on. A termék védettségi szintje IP20, a működési hőmérsékleti tartománya -40...+70 °C között van, és megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, IEC 60947-5-1, UL és CSA tanúsítványokat, valamint az IACS E10 tengerészeti előírásoknak is megfelelő konstrukciót biztosít.
Schneider Electric Harmony XB5 - ZB5AZ1035 - műanyag rögzítőaljzat és érintkezőblokk műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Komplett érintkezőblokk/rögzítőgallér
Eszköz rövid neve: ZB5
Rögzítőgallér anyaga: Műanyag
Fej típus: Standard
Érintkező tulajdonságok
Érintkezők típusa és összetétele: 2 NO (munkaérintkező)
Érintkező működés: Lassú megszakítás (slow-break)
Érintkezőblokk típusa: Egyes (single)
Csatlakozások - terminálok: Push-in (rugós csatlakozós), <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Push-in, >= 1 x 0,34 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Terminálok leírása ISO n°1: (13-14)NO
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: Nincs
Mechanikai tulajdonságok
Működési út: 2,05 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működési erő: 4,9 N NO elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos tulajdonságok
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 300 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 6 A 120 V-on, AC-15, A300 az IEC 60947-5-1 szerint
3 A 240 V-on, AC-15, A300 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q300 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q300 az IEC 60947-5-1 szerint
Környezeti tulajdonságok
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
IP védettségi szint: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Termék tanúsítványok: EAC, IECEE CB Scheme, CCC, UL, CSA
Ellenállóképesség
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
25 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) 1000 ütésre mindegyik tengelyen az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Méretek
CAD teljes szélesség: 46,2 mm
CAD teljes magasság: 27,6 mm
CAD teljes mélység: 30 mm
