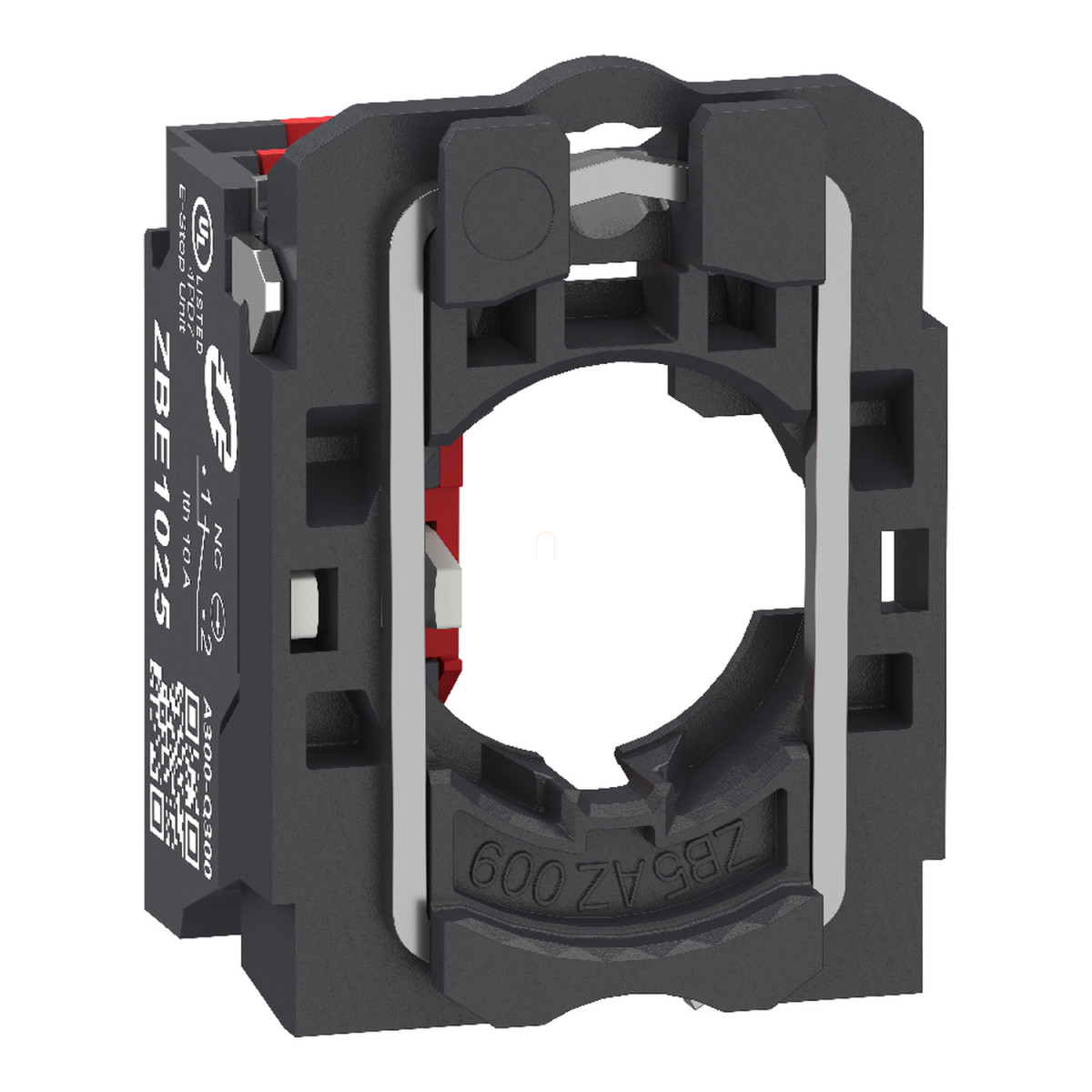

A Schneider Electric Harmony XB5 sorozatának ZB5AZ1025 teljes test/érintkező szerelvénye egy professzionális ipari vezérlőelem, amely tökéletes választás különféle kapcsoló alkalmazásokhoz. Ez a kompakt kialakítású termék műanyag rögzítőaljzattal és egyetlen NC (alaphelyzetben zárt) érintkezővel rendelkezik, amely megbízható elektromos kapcsolatot biztosít kritikus vezérlési feladatokhoz.
A ZB5AZ1025 különlegessége a rugós csatlakozós (push-in) bekötési technológia, amely jelentősen meggyorsítja és egyszerűsíti a telepítési folyamatot. Ez a csatlakozási mód lehetővé teszi vezetékvég-hüvellyel ellátott, legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek, vagy vezetékvég-hüvely nélküli, legalább 1 x 0,34 mm² keresztmetszetű vezetékek gyors csatlakoztatását, megfelelve az IEC 60947-1 szabványnak. Az ISO n°1 (11-12)NC terminál kiosztással rendelkező érintkező lassú-bontású működést biztosít, ami ideális számos ipari alkalmazáshoz.
A ZB5AZ1025 műszaki paraméterei kiemelkedőek: a termék 10 millió kapcsolási ciklus mechanikai élettartammal büszkélkedhet, ami kivételes tartósságot jelent ipari környezetben. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. Az IEC 60947-5-1 K függelékének megfelelő pozitív nyitás további biztonságot nyújt, különösen kritikus biztonsági alkalmazásokban. A működési út 1,217 mm (NC elektromos állapot változásakor) és összesen 4,3 mm (teljes út), a működtetési erő pedig 2,25 N NC elektromos állapot változásakor.
Elektromos paraméterek tekintetében a termék 10 A hagyományos szabad levegőn történő termikus áramot (Ith) biztosít az IEC 60947-5-1 szerint, és 300 V névleges szigetelési feszültséggel (Ui) rendelkezik (3-as szennyezettségi fok). A névleges lökőfeszültség-állóság (Uimp) 4 kV az IEC 60947-1 szerint. A névleges üzemi áram (Ie) váltakozó áram esetén 6 A 120 V-nál vagy 3 A 240 V-nál AC-15, A300 kategóriában, egyenáram esetén pedig 0,55 A 125 V-nál vagy 0,27 A 250 V-nál DC-13, Q300 kategóriában, az IEC 60947-5-1 szerint. A terméket 10 A-es gG típusú olvadóbiztosítékkal kell védeni rövidzárlat ellen.
A ZB5AZ1025 kompakt méretekkel rendelkezik: 46,2 mm teljes szélesség, 27,6 mm teljes magasság és 30 mm teljes mélység. A termék -40 és +70 °C közötti hőmérsékleti tartományban működtethető és tárolható, IP20 védettséggel rendelkezik az IEC 60529 szerint. Kiemelkedő ellenálló képességgel bír rezgéssel szemben (5 gn, f= 10...500 Hz) és ütésállósága is figyelemre méltó (25 gn, 1000 ütés minden tengelyen). A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük EAC, IECEE CB Scheme, CCC, UL és CSA minősítésekkel, és megfelel az ipari kapcsolókra vonatkozó legfontosabb szabványoknak, mint az IEC 60947-1 és IEC 60947-5-1.
Schneider Electric Harmony XB5 - ZB5AZ1025 - műanyag rögzítőaljzat és érintkezőblokk műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Teljes test/érintkező szerelvény
Eszköz rövid neve: ZB5
Rögzítőaljzat anyaga: Műanyag
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NC
Érintkező működés: Lassú-bontás
Érintkezőblokk típusa: Egyszerű
Csatlakozások - kapcsok: Push-in, <= 2 x 1,5 mm² vezetékvég-hüvellyel az IEC 60947-1 szerint
Push-in, >= 1 x 0,34 mm² vezetékvég-hüvely nélkül az IEC 60947-1 szerint
Kiegészítő adatok
CAD teljes szélesség: 46,2 mm
CAD teljes magasság: 27,6 mm
CAD teljes mélység: 30 mm
Kapcsok leírása ISO n°1: (11-12)NC
Eszköz összeállítása: Rögzítőaljzat, Ház
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1,217 mm (NC elektromos állapot változásakor)
4,3 mm (teljes út)
Működtetési erő: 2,25 N NC elektromos állapot változásakor
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn történő termikus áram (Ith): 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség (Ui): 300 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság (Uimp): 4 kV az IEC 60947-1 szerint
Névleges üzemi áram (Ie): 6 A 120 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
3 A 240 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q300 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Terméktanúsítványok: EAC, IECEE CB Scheme, CCC, UL, CSA
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) tengelyenként 1000 ütés az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
