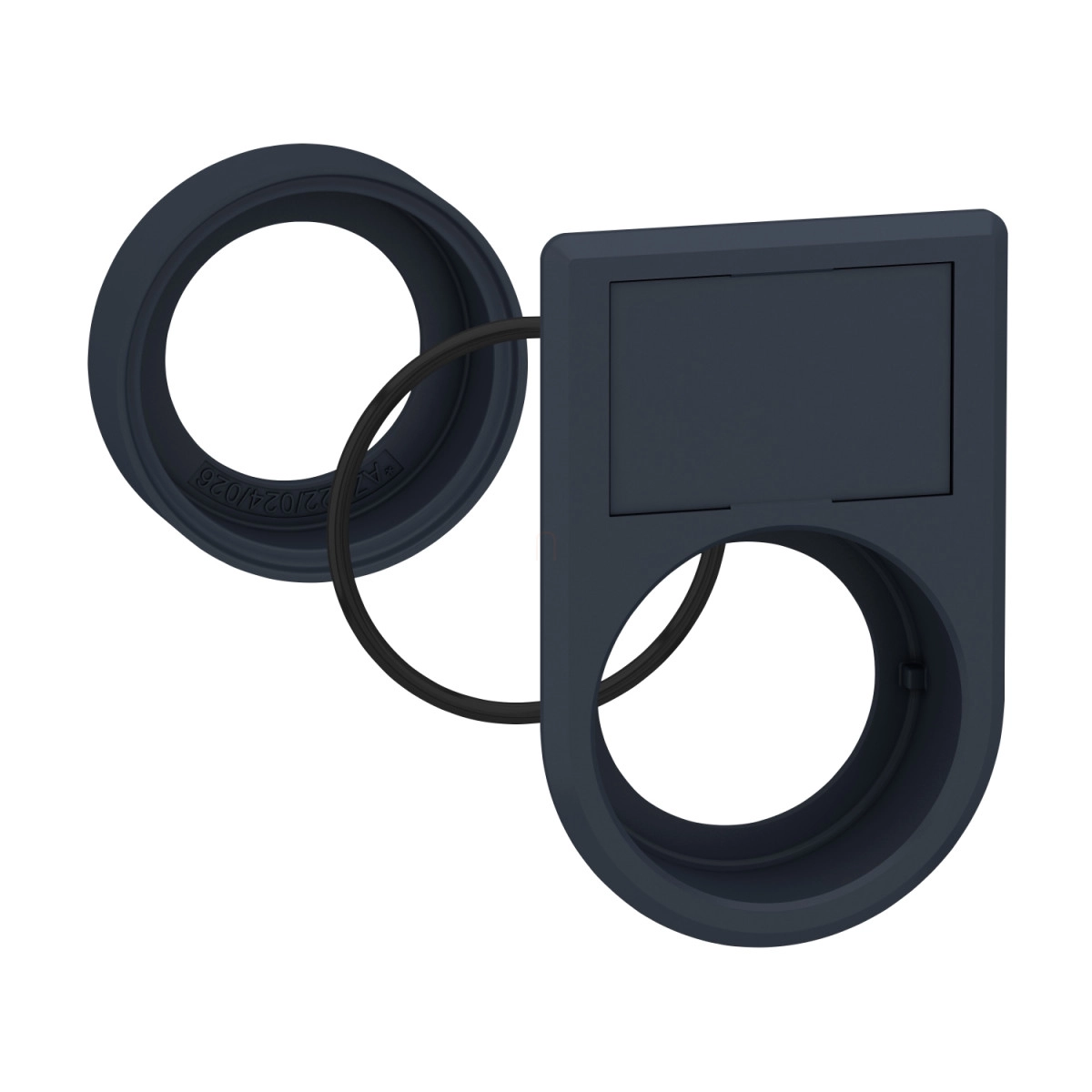

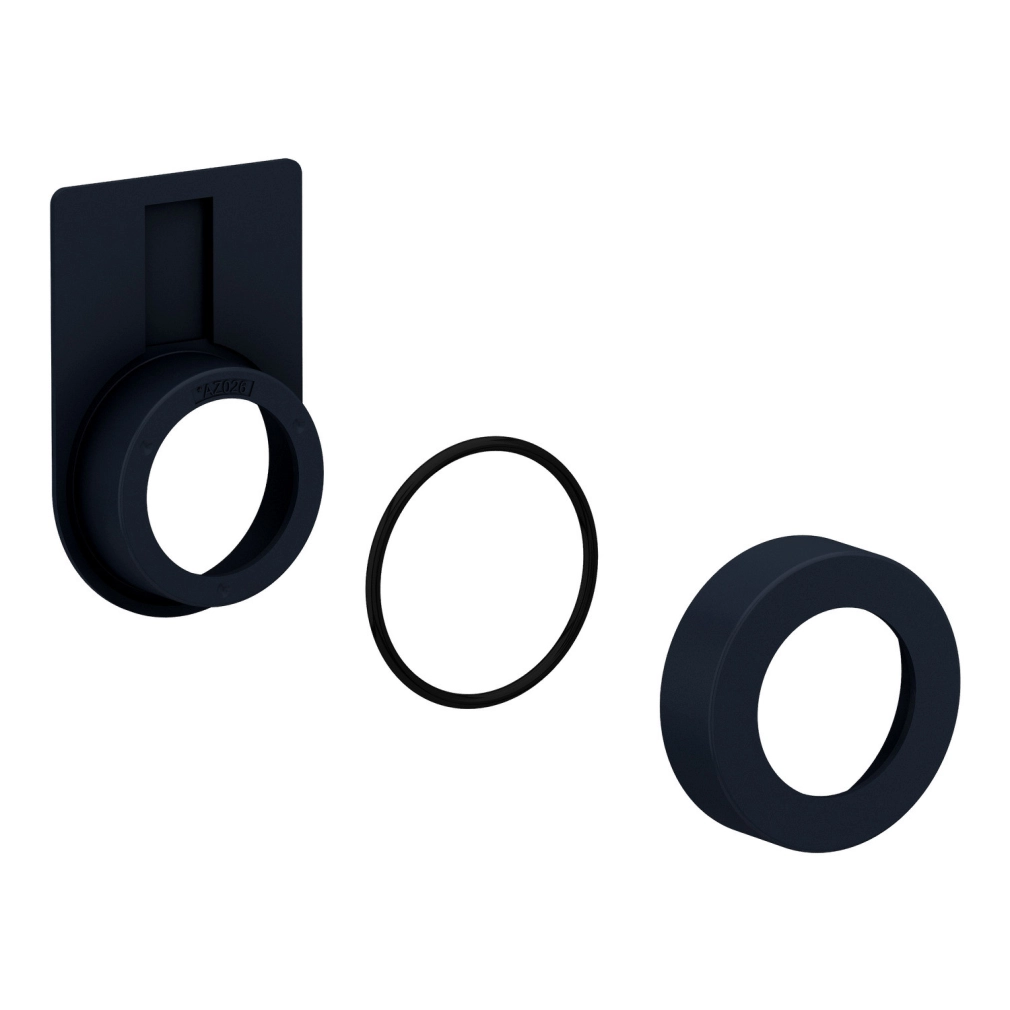

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AZ026 süllyesztő készlet egy kiváló minőségű kiegészítő, amely kifejezetten 22 mm-es választókapcsolók és világító nyomógombok esztétikus és szakszerű beépítéséhez lett kifejlesztve. Ez a fekete színű, műanyag kivitelű szerelési tartozék tökéletes megoldást kínál olyan alkalmazásokhoz, ahol a kezelőszervek felületbe süllyesztett elhelyezése szükséges, két soros feliratozási lehetőséggel.
A ZB5AZ026 süllyesztő készlet elsősorban magas kiemelkedésű nyomógombokhoz és választókapcsolókhoz használható, 30,5 mm-es rögzítési átmérővel rendelkezik, így biztosítva a kompatibilitást számos Harmony XB5 termékkel. A kompatibilis termékek között megtalálhatók a ZB5RZA0, ZB5AK, ZB5AD.9, ZB5AA.6, ZB5AW, ZB5RTA, ZB5AJ, ZB5AH..3, ZB5AD és ZB5AD.8 típusú kapcsolók és nyomógombok. A készlet különösen ajánlott olyan környezetben, ahol a dizájn és a funkció harmonikus együttese kiemelkedő fontosságú.
A ZB5AZ026 készlet kiemelkedő védelmi tulajdonságokkal rendelkezik: az előlapi védettsége IP66, IP69 és IP69K besorolású, megfelelve az IEC 60529 és DIN 40050-9 szabványoknak. Ez kivételes védelmet biztosít por és víz behatolása ellen, lehetővé téve a készlet használatát akár nagy nyomású, forró vizes mosással tisztított ipari környezetben is. Az IK03 ütésállósági védelem (IEC 50102 szerint) további biztonságot nyújt a mechanikai behatásokkal szemben. A szerelési vastagság 1-től 3,5 mm-ig terjedhet (0,04-0,14 hüvelyk), ami rugalmas beépítési lehetőségeket kínál különböző vastagságú panelekbe.
A termék műszaki részleteit tekintve a szereléséhez a műszaki rajzokon található panel kivágási méretek alapján kell eljárni, ahol a szükséges furatok közötti távolságok 42 mm (1,65 hüvelyk) vízszintesen és 65 mm (2,56 hüvelyk) függőlegesen, a furatok átmérője pedig 30,5 mm (+0/-0,5). A részletes méretrajzok szerint a teljes készlet mélysége 51,35 mm (2,02 hüvelyk), szélessége 36,3 mm (1,43 hüvelyk), magassága pedig 41,25 mm (1,62 hüvelyk). A Schneider Electric ZB5AZ026 készlet egyetlen szettet tartalmaz, amely minden szükséges elemet magában foglal a szakszerű szereléshez, így biztosítva a gyors és problémamentes telepítést az ipari és kereskedelmi alkalmazásokban.
Schneider Electric Harmony XB5 - ZB5AZ026 - süllyesztő készlet XB5 műanyag választókapcsolókhoz és világító nyomógombokhoz, magas címketartóval műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Süllyesztő készlet
Tartozék kategória: Szerelési és rögzítési kiegészítő
Kompatibilitás
Kompatibilis termékek: ZB5RZA0, ZB5AK, ZB5AD.9, ZB5AA.6, ZB5AW, ZB5RTA, ZB5AJ, ZB5AH..3, ZB5AD, ZB5AD.8
Rendeltetés: Magas kiemelkedésű választókapcsolókhoz, Magas kiemelkedésű világító nyomógombokhoz
Műszaki adatok
Szín: Fekete
IP védettségi fokozat: IP66 (előlap) az IEC 60529 szerint, IP69 (előlap) az IEC 60529 szerint, IP69K (előlap) a DIN 40050-9 szerint
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szerelési átmérő: 30,5 mm
Befogási vastagság: 1-3,5 mm / 0,04-0,14 hüvelyk
Mennyiség szettben: 1 készlet
Méretek
A süllyesztő készlet részletes méreteit a műszaki rajzok tartalmazzák, beleértve a panel kivágási méreteket és a szerelési útmutatót. A panel kivágási méreteknél a furatok közötti távolság 42 mm (1,65 hüvelyk) vízszintesen és 65 mm (2,56 hüvelyk) függőlegesen, a furatok átmérője 30,5 mm.
