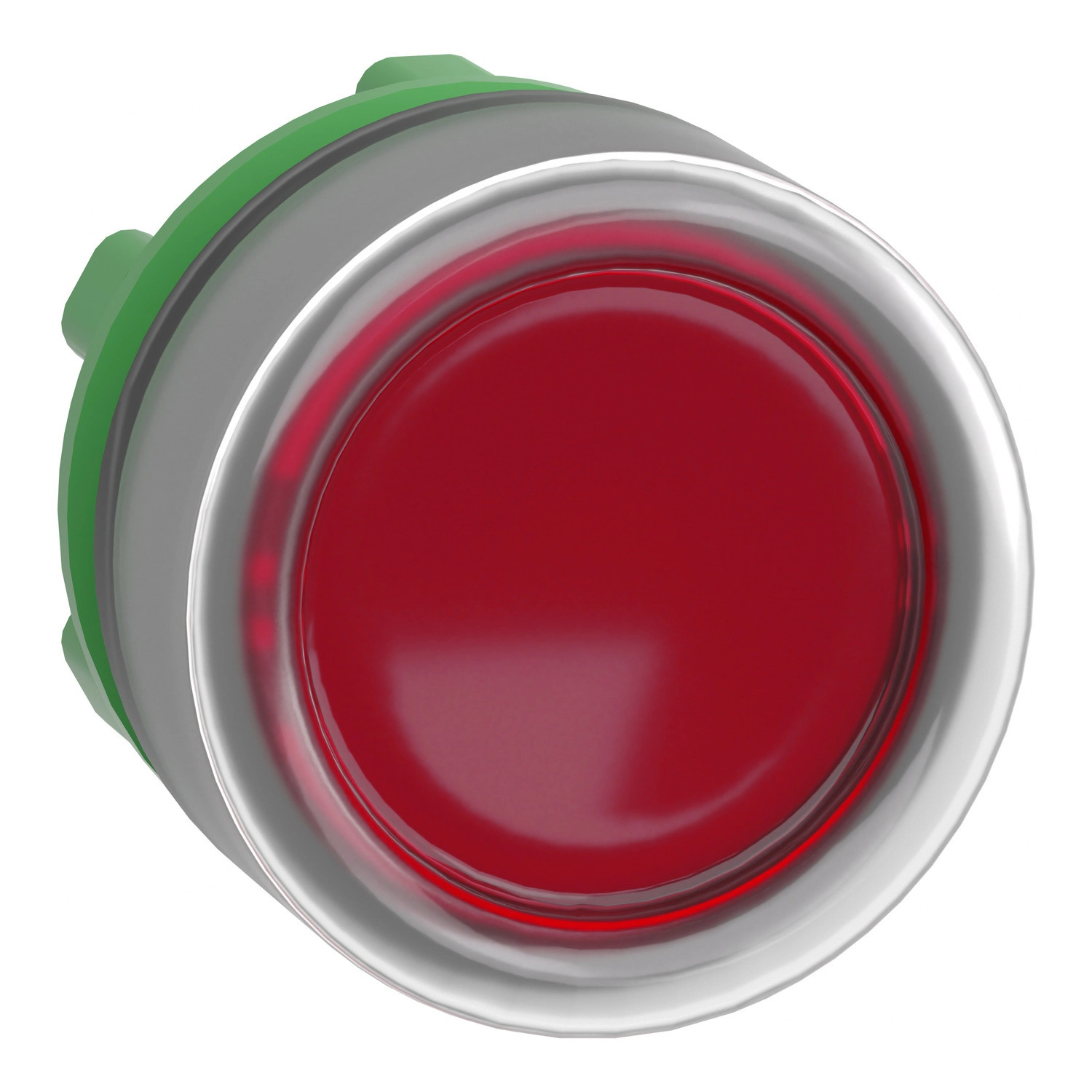

A Schneider Electric Harmony XB5 sorozatú ZB5AW543C0 világító nyomógomb fej ideális választás ipari vezérlőpanelek és automatizálási rendszerek számára. Ez a prémium minőségű, plasztik színezett szürke kerettel és piros, jelölés nélküli nyomófelülettel rendelkező komponens tökéletesen illeszkedik a modern ipari környezetbe, miközben megbízható működést és kiváló láthatóságot biztosít.

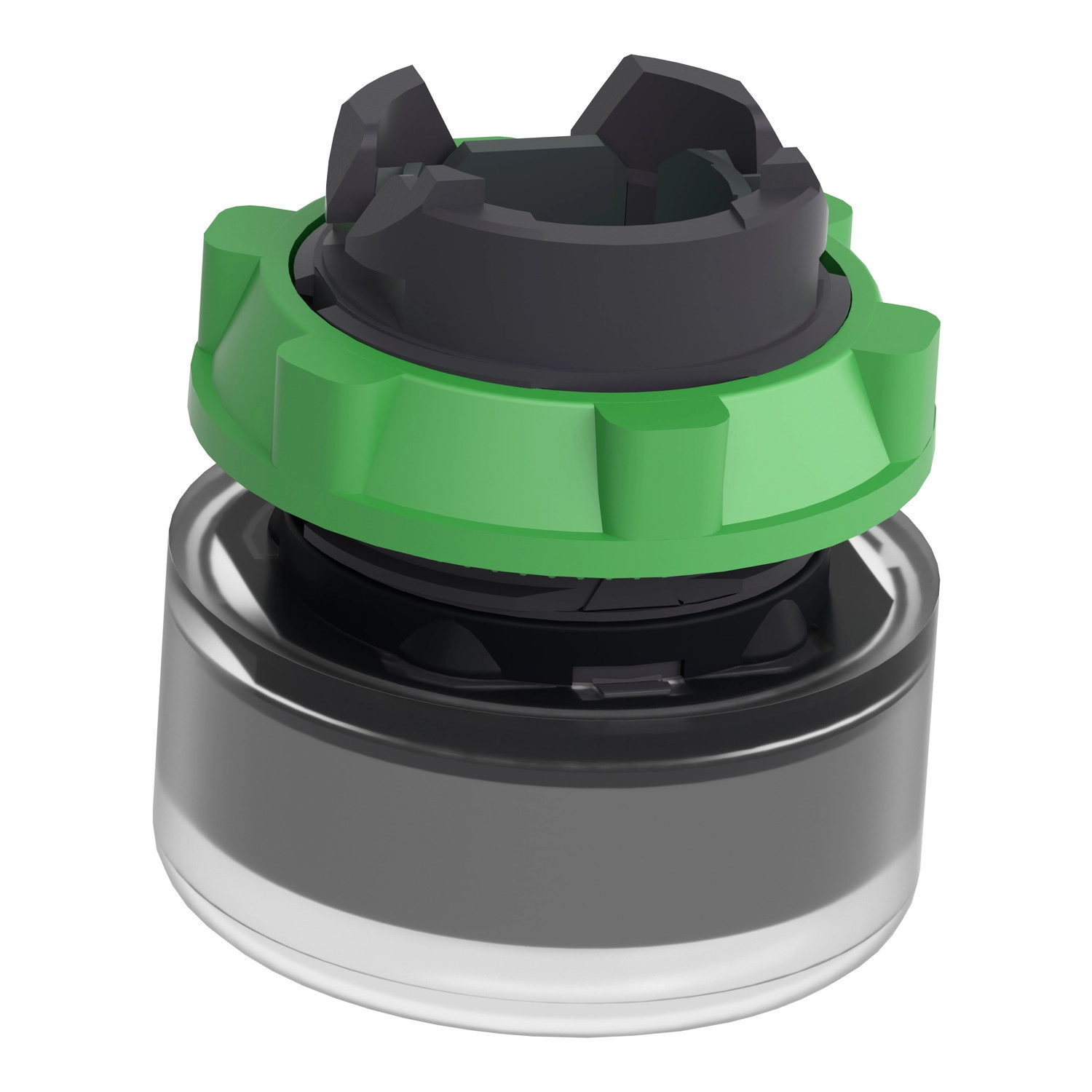

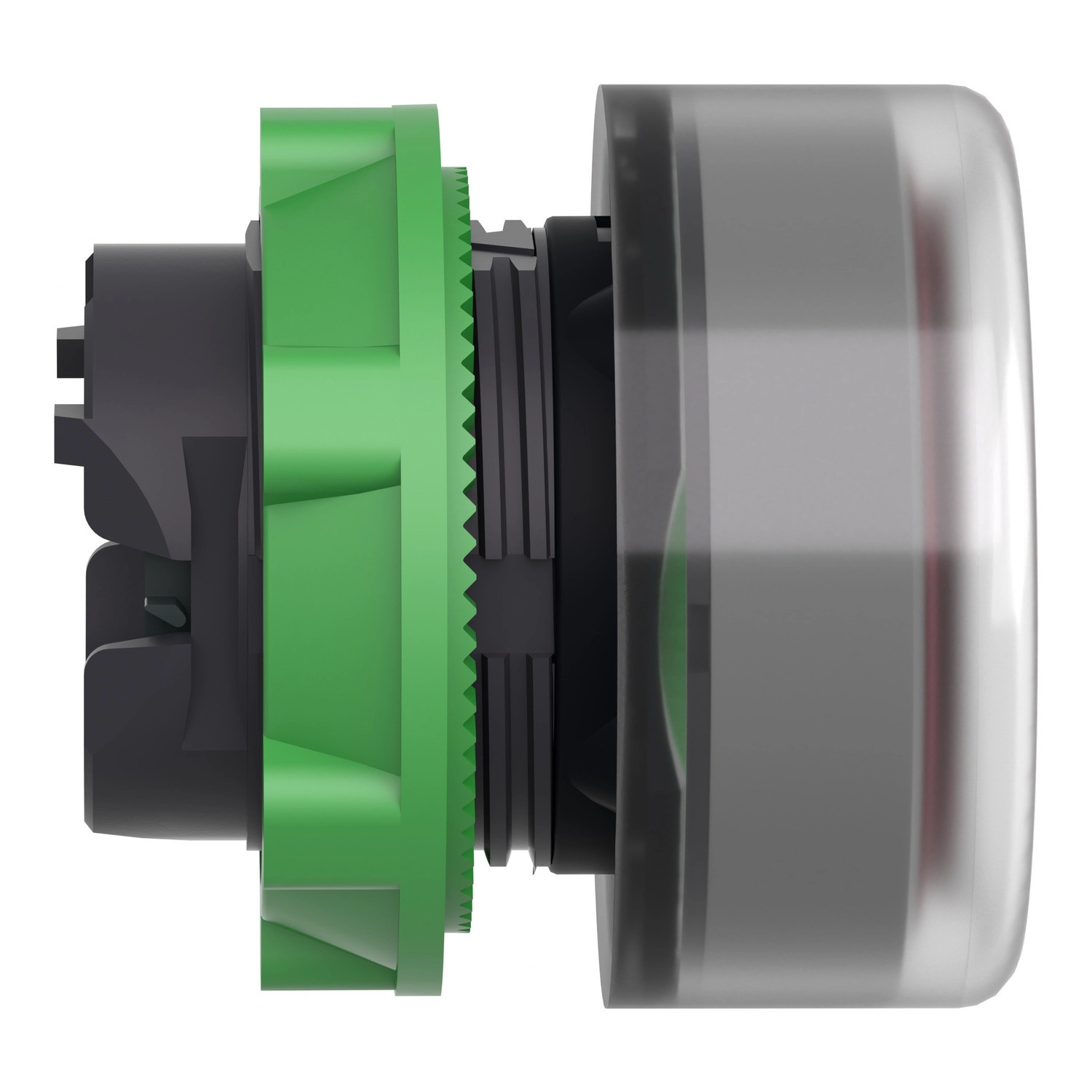

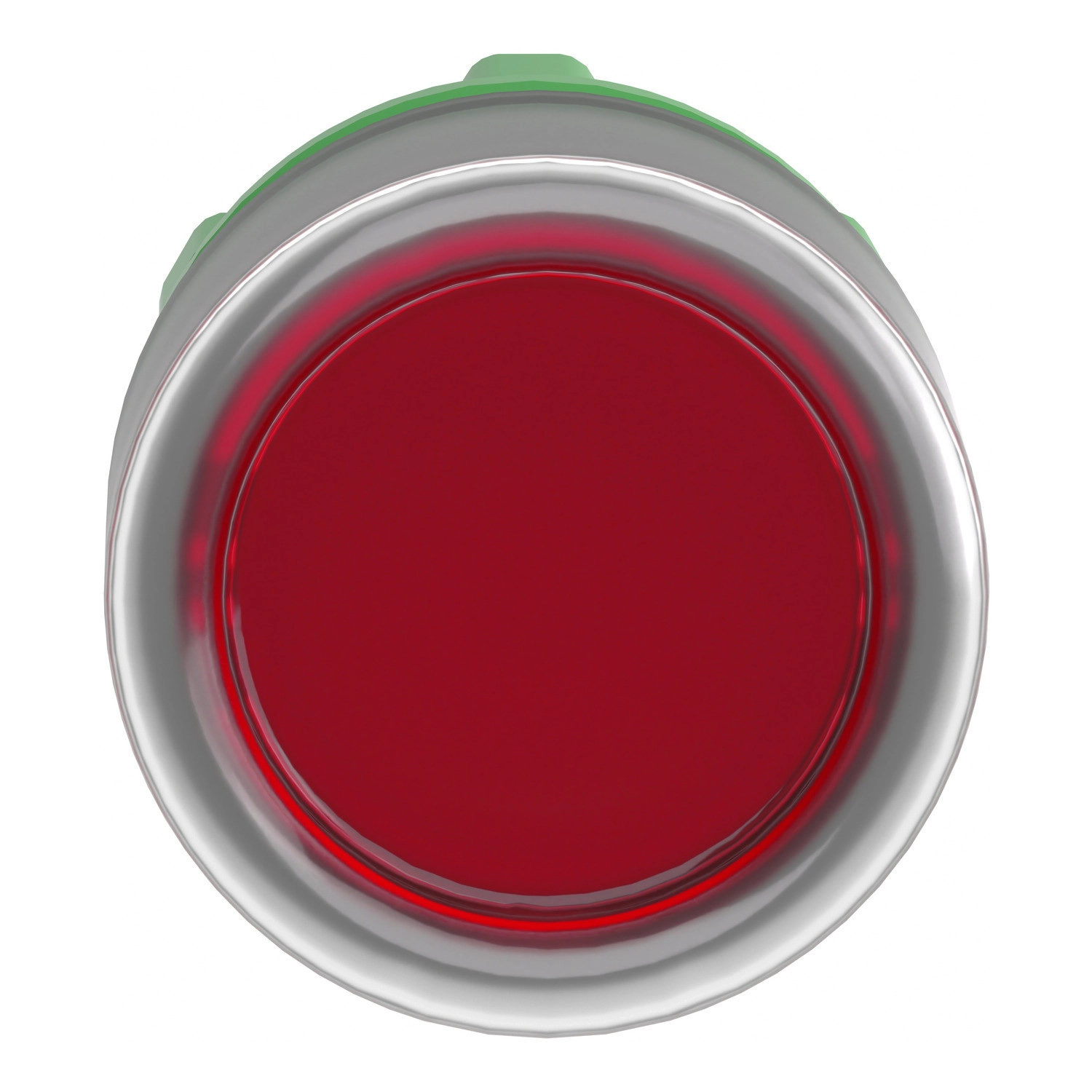

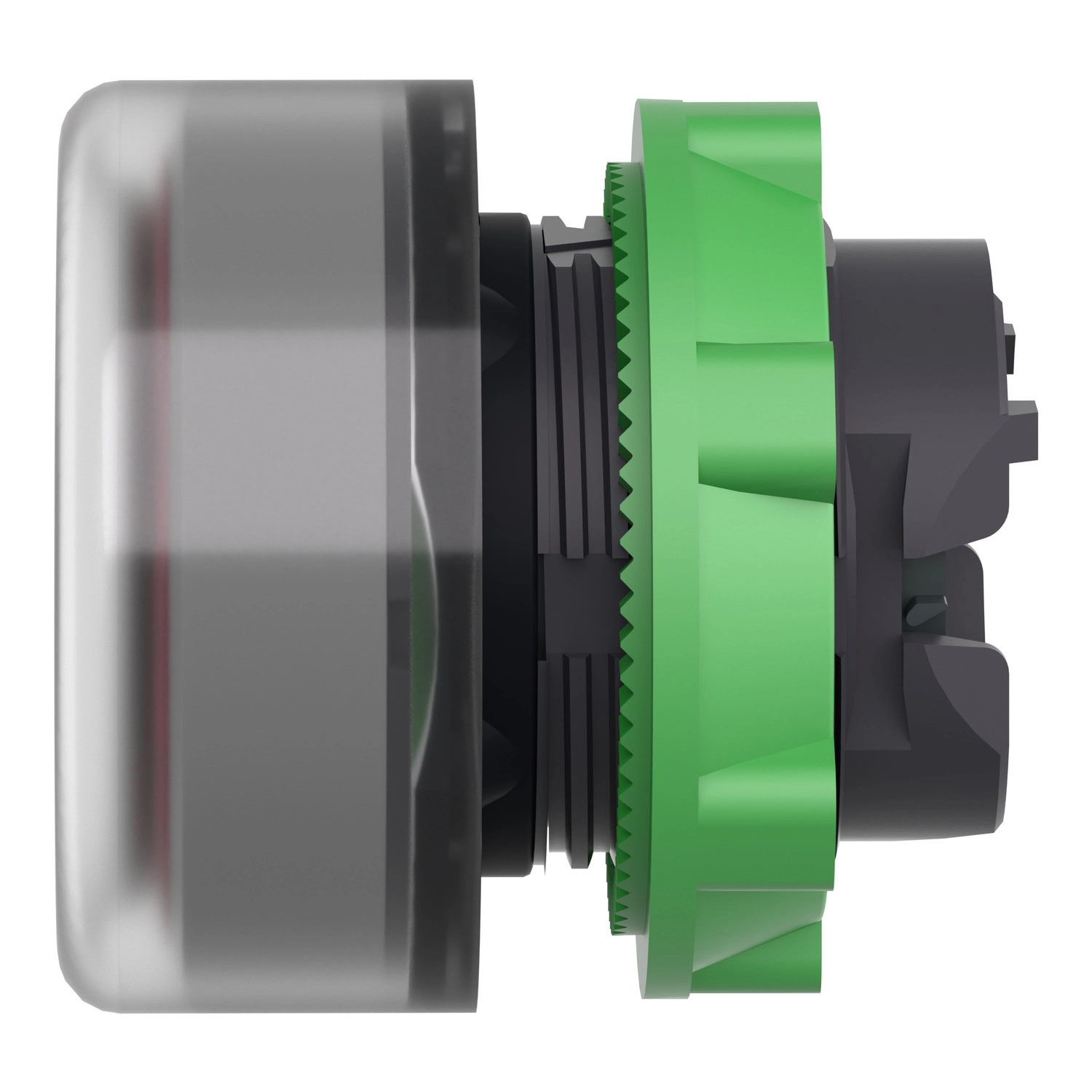

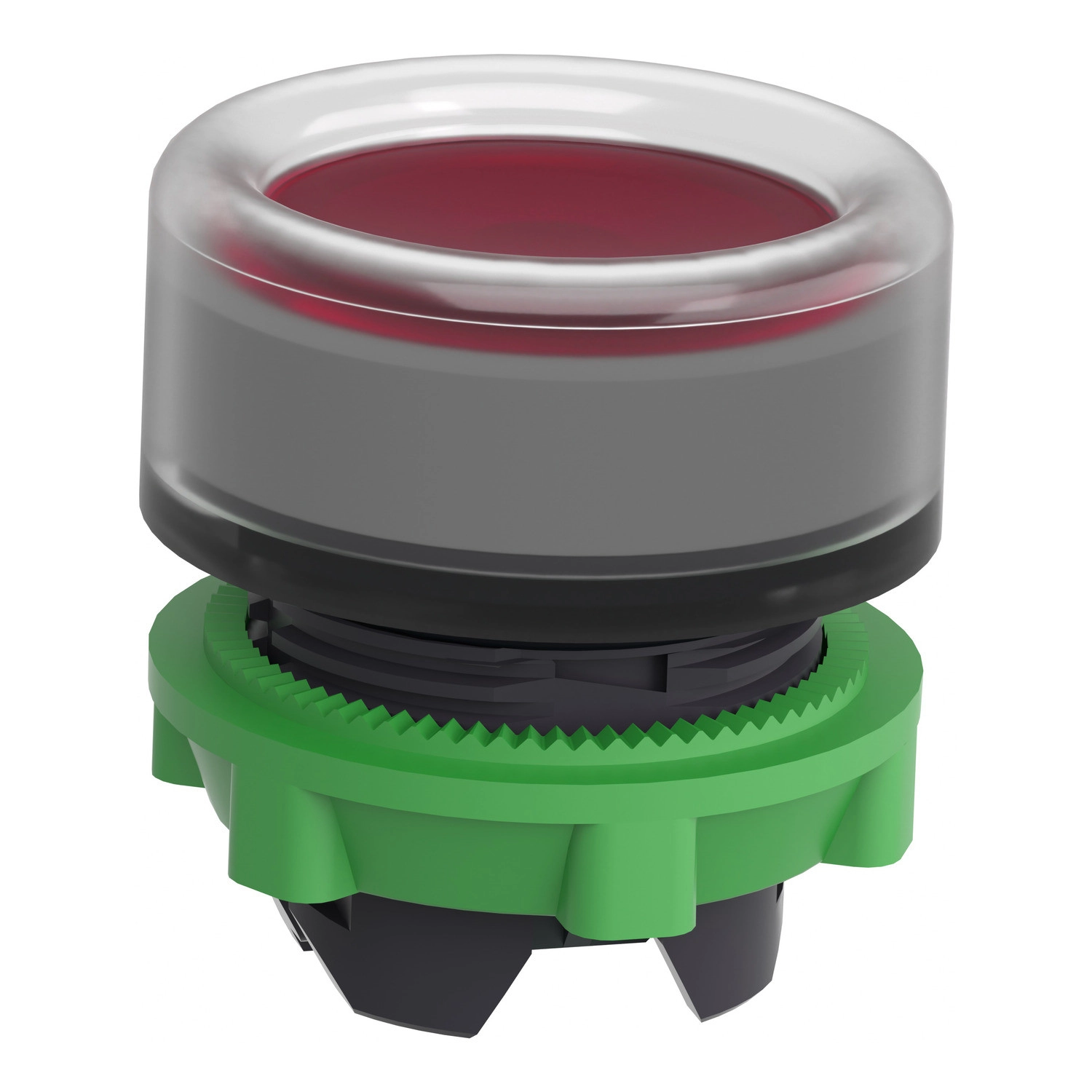

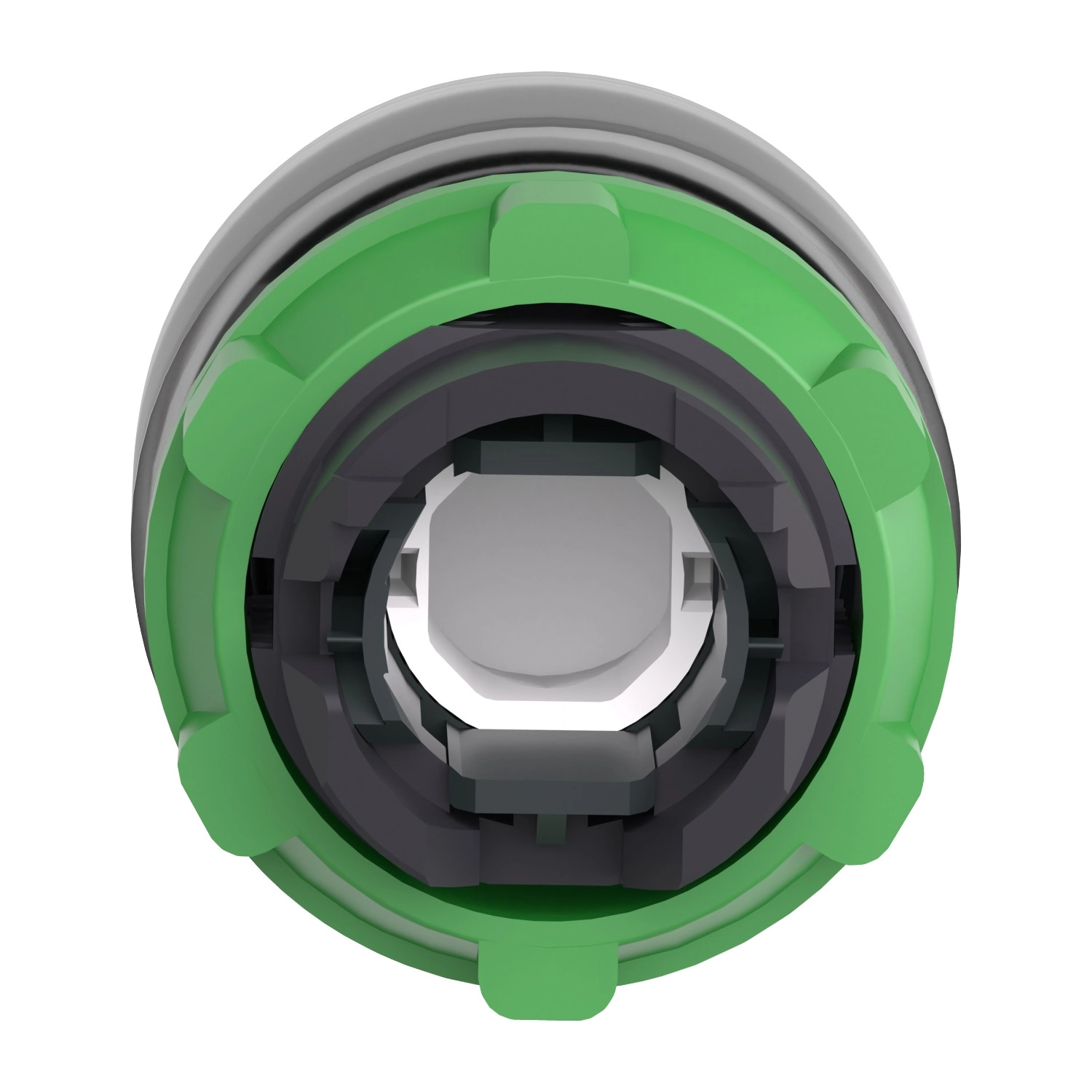

A ZB5AW543C0 egy univerzális LED-es világító nyomógomb fej, 22 mm-es szerelési átmérővel, amely kompatibilis a Schneider Electric különböző univerzális LED blokkjaival. A termék rugós visszatérésű működtetéssel rendelkezik, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alapállapotba. A piros színű nyomófelület átlátszó védősapkával van ellátva, ami védelmet nyújt a por és nedvesség ellen, miközben biztosítja a LED fény optimális láthatóságát.
A ZB5AW543C0 rendkívül masszív kialakítású, amit jól mutat a kimagasló 10 millió ciklus mechanikai élettartam, valamint a 7 000 000 Pa nagynyomású mosással szembeni ellenállás 55 °C-on, 0,1 m távolságból. A termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is, így kiválóan alkalmas mostoha ipari környezetben való használatra is. Ütésállósága IK05 szintű az IEC 62262 szabvány szerint. Hőmérséklet szempontjából rendkívül széles, -40...+70 °C-os működési és tárolási tartományban használható.
A ZB5AW543C0 világító nyomógomb fej számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-5-1, JIS C8201-1 és GB 14048.5 előírásoknak. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is, ami garantálja a globális megfelelőséget. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) az IEC 60068-2-27 szerint, félszinusz hullámú gyorsulás esetén. A termék számos elektromos konfigurációban használható, amelyeket az M1, M2, M6, M10, MF1 és MR1 kódok jelölnek, lehetővé téve rugalmas alkalmazhatóságát különböző vezérlési feladatokhoz.
Schneider Electric Harmony XB5 - ZB5AW543C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, védősapkás, beépített LED - hez, piros, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy összetevő típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Perem anyaga: Műanyag színezett szürke
Szerelési átmérő: 22 mm
Eladási oszthatatlan mennyiség: 1
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérés
Működtető profil: Piros sima, jelöletlen
Működtető kiegészítő információ: Átlátszó védősapka
Méret és méretek
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 37 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Mechanikai jellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Piros
Jelölés: Jelöletlen
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, GB 14048.5, UL 508, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
