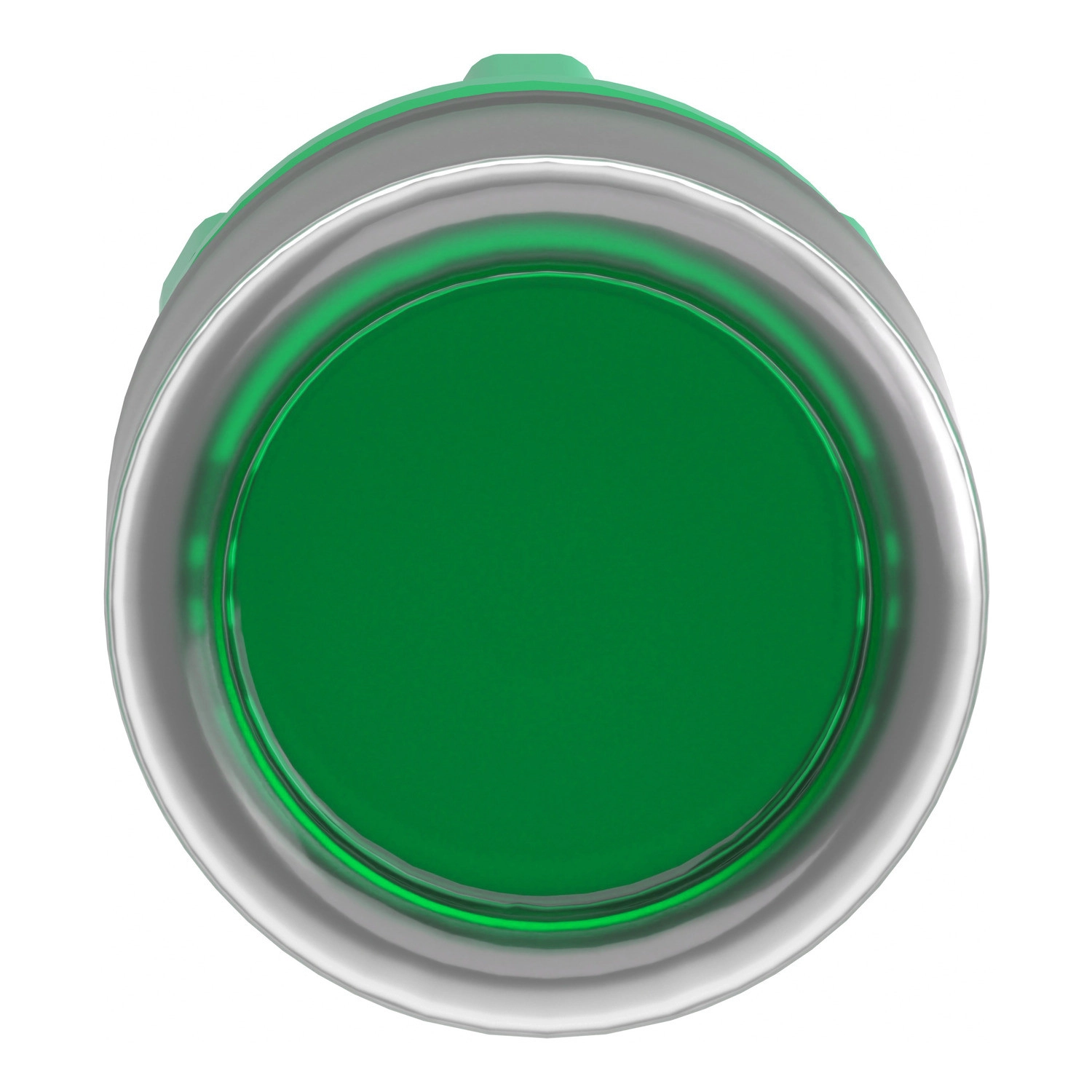

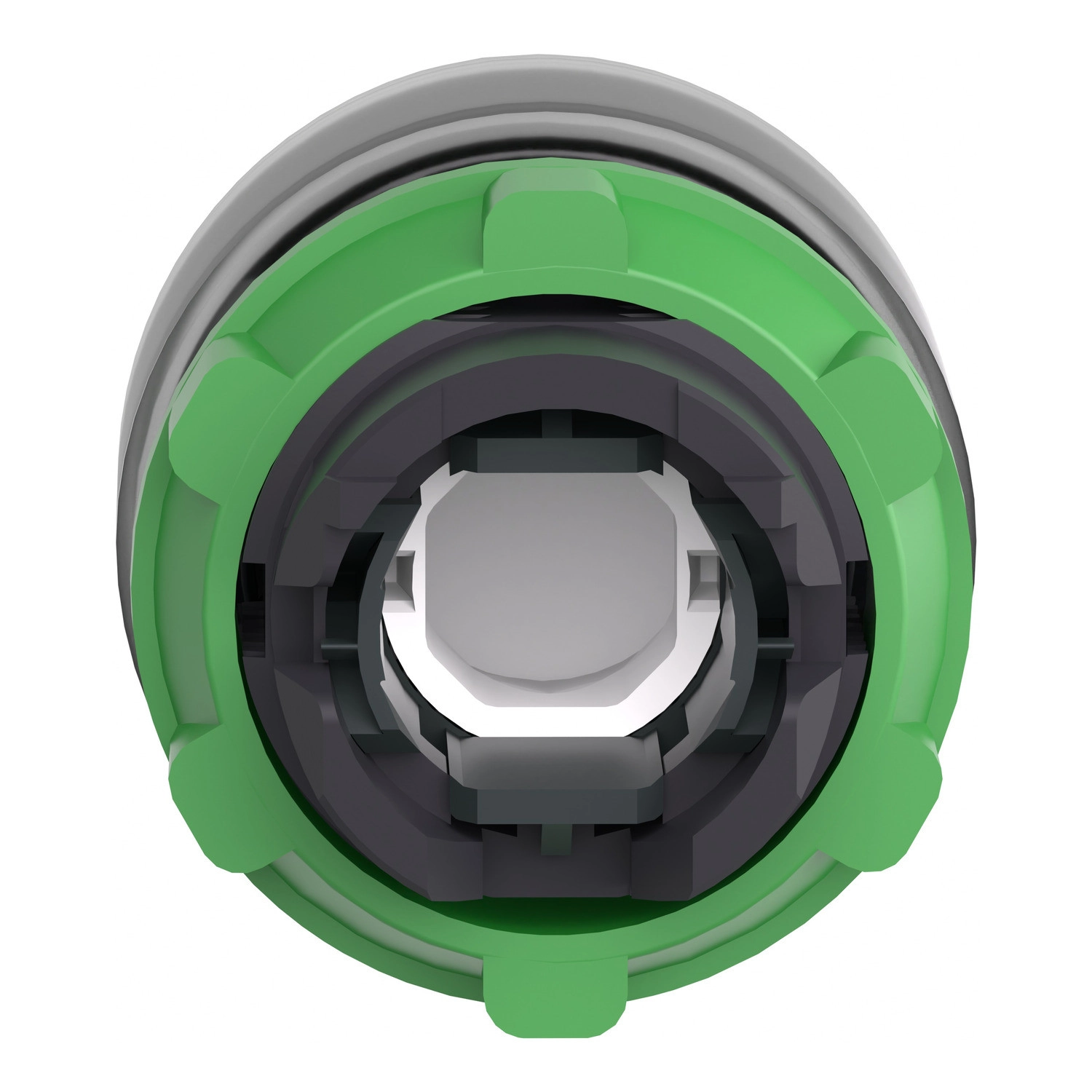

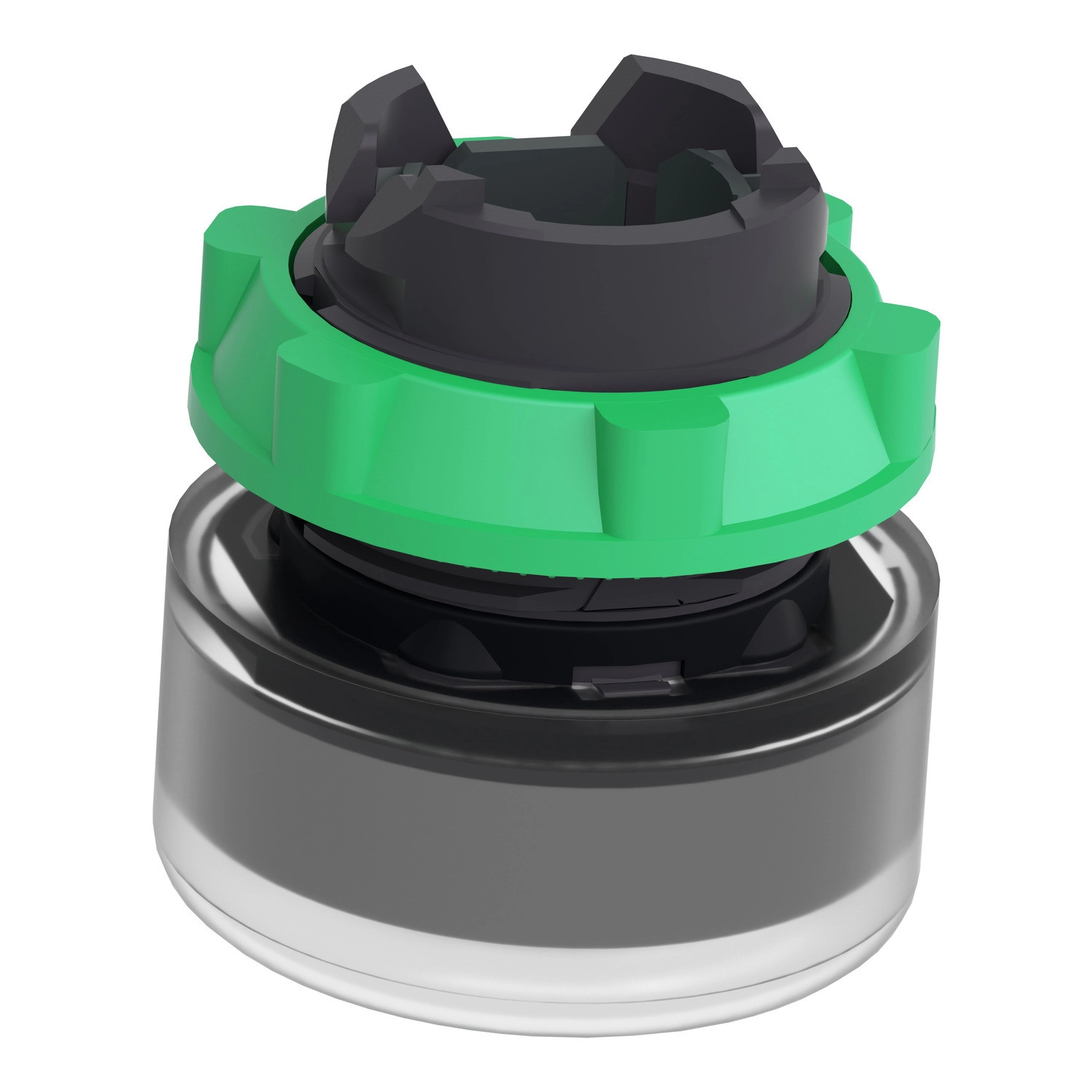

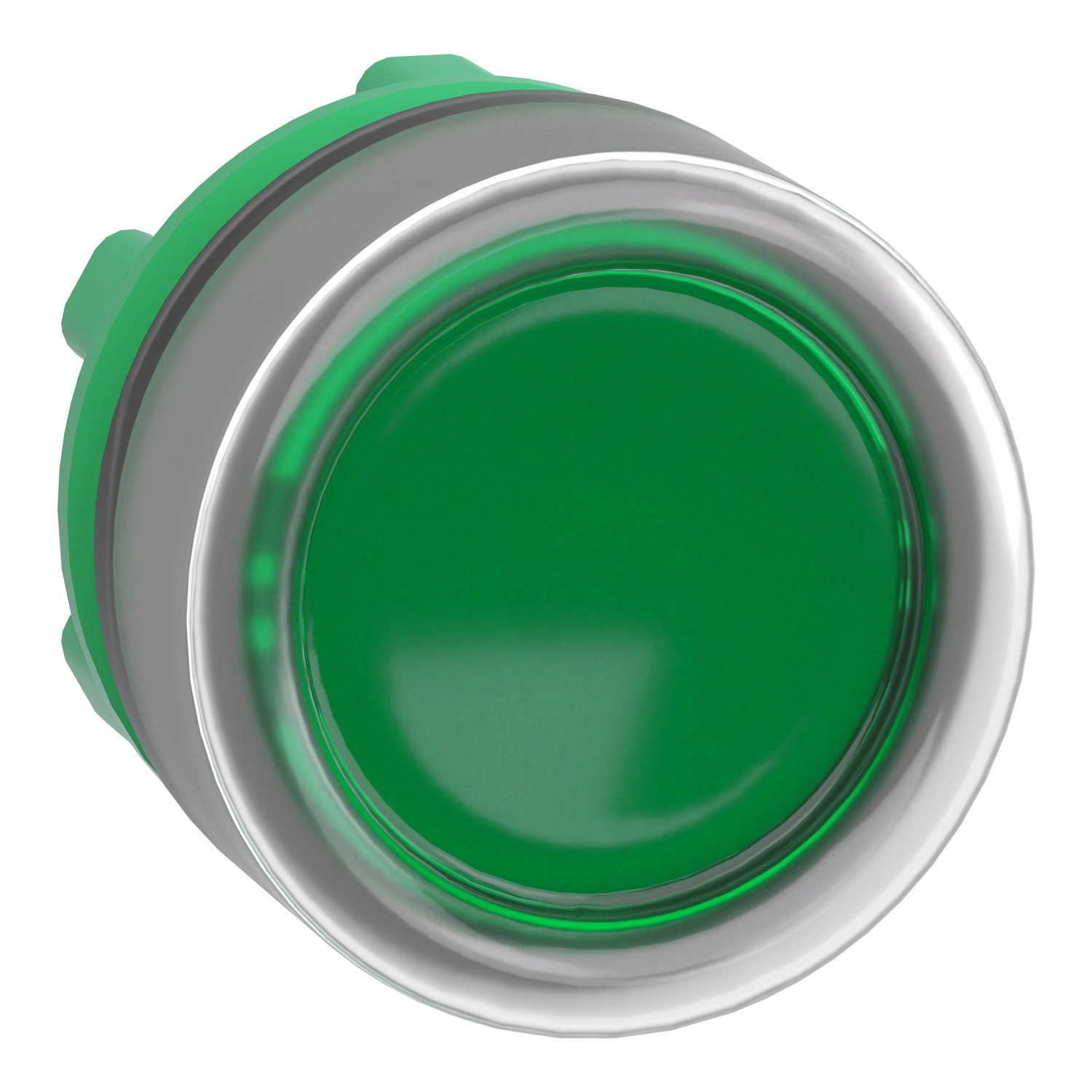

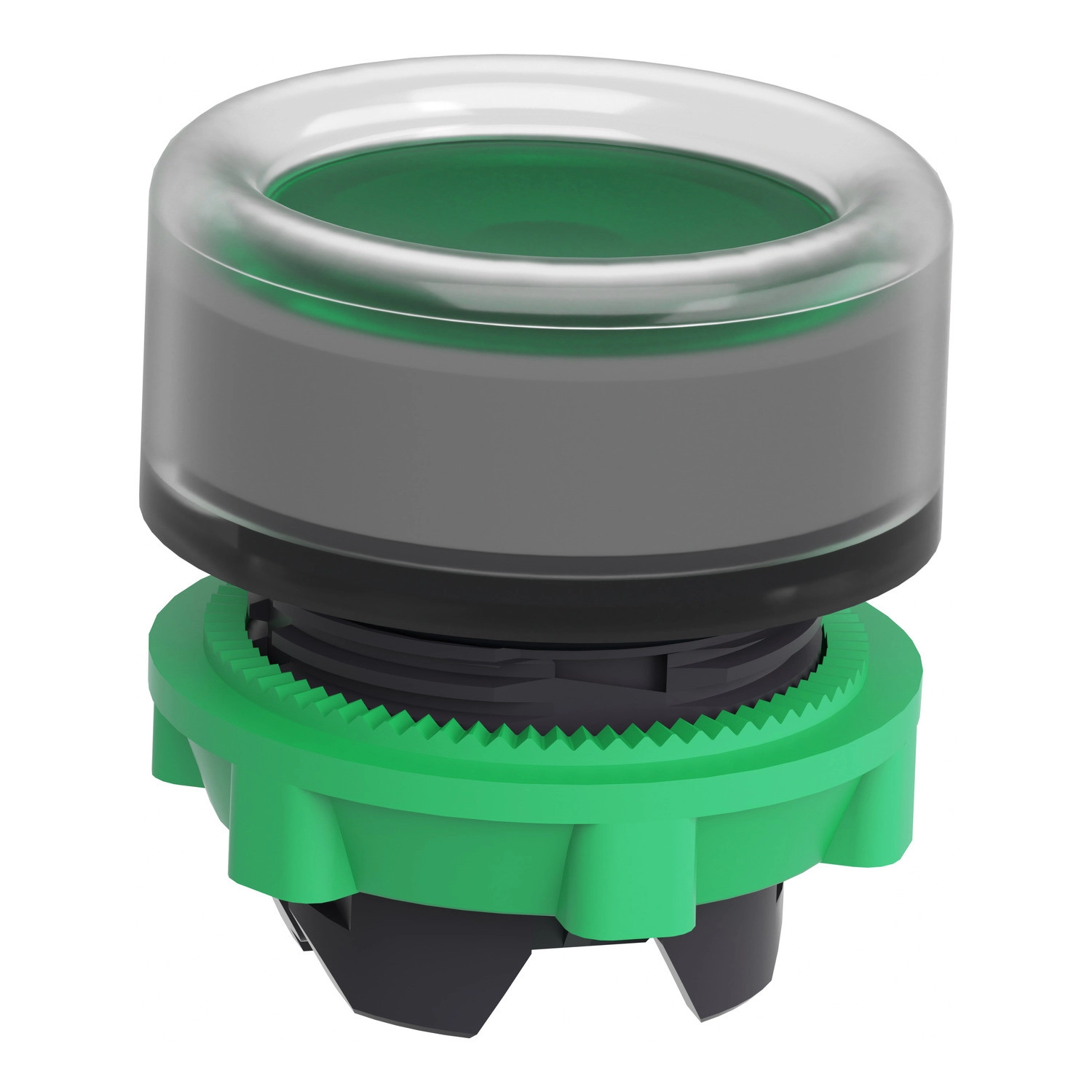

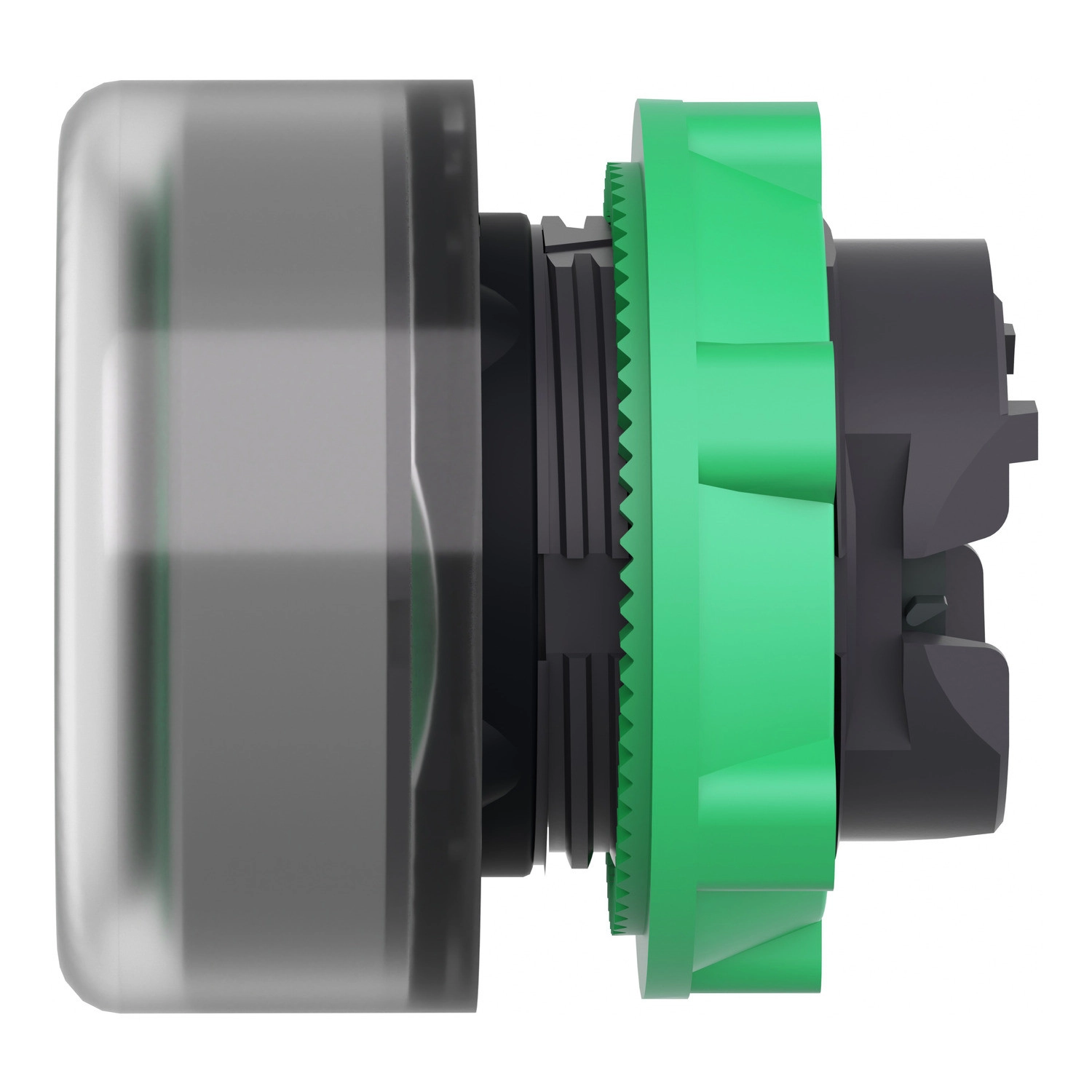

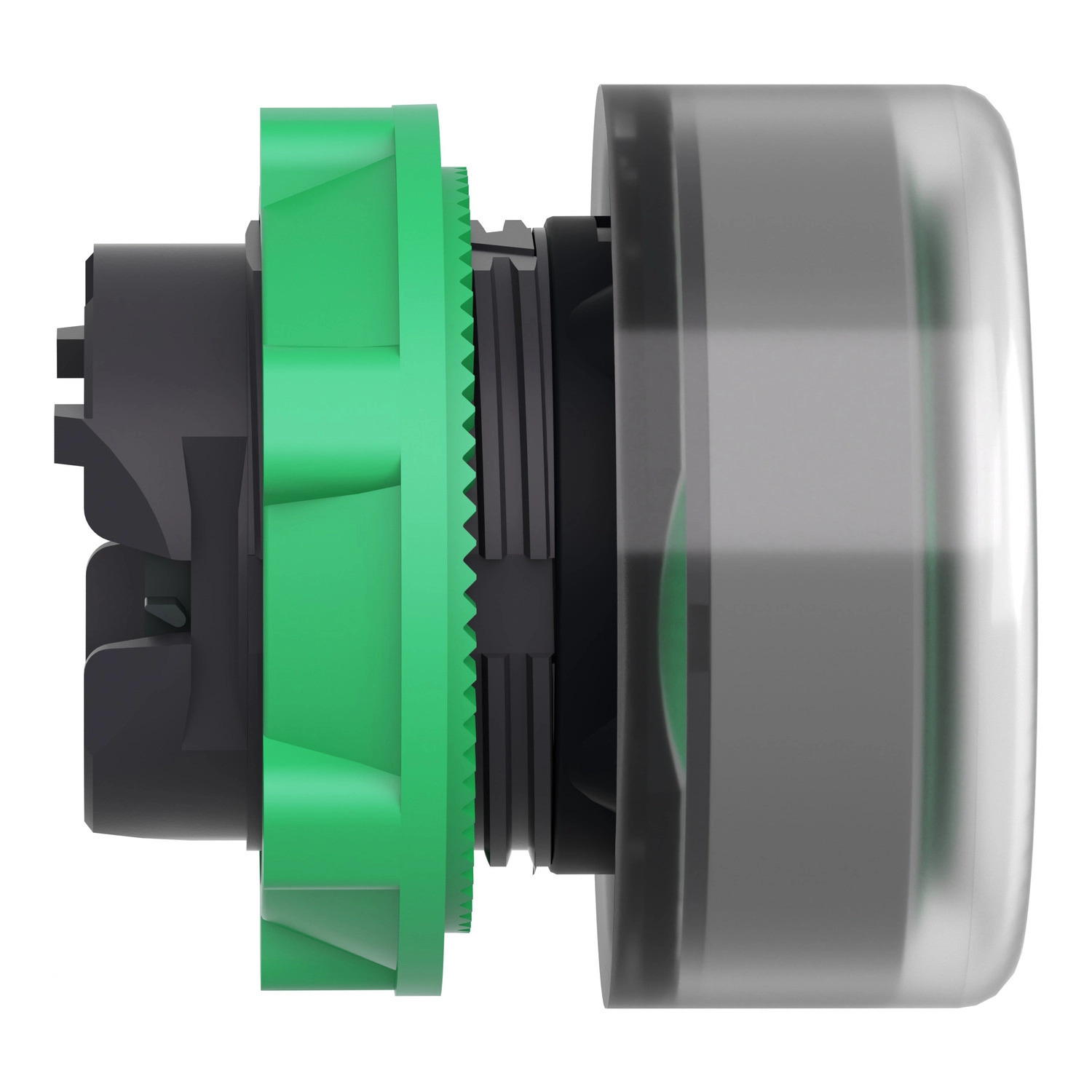

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AW533C0 világító nyomógomb fej egy kiváló minőségű, ipari alkalmazásokra tervezett kezelőelem, amely tökéletes választás vezérlőpanelekhez és irányítópultokhoz. Ez a prémium minőségű, zöld színű, szürke peremes nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, ami lehetővé teszi a gyors és egyszerű telepítést különböző alkalmazási környezetekben.
A ZB5AW533C0 modell különlegessége a beépített univerzális LED-kompatibilitás, amely biztosítja a kiváló láthatóságot és a működési állapot egyértelmű jelzését még kedvezőtlen fényviszonyok között is. A zöld színű, jelöletlen nyomógomb esztétikus megjelenést biztosít, míg a tiszta védősapka (clear boot) extra védelmet nyújt a por és nedvesség ellen. Az alkatrész rugós visszatérő működési mechanizmusa megbízható és tartós használatot garantál, akár 10 millió működési ciklusra tervezve, ami rendkívüli mechanikai tartósságot jelent az ipari környezetben.
A Harmony XB5 sorozat ezen tagja kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66 és IP67 védettség az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolás. Ez azt jelenti, hogy a termék teljesen por- és vízbiztos, ellenáll a nagynyomású vízsugárnak (akár 7000000 Pa 55 °C-on), és kiválóan használható olyan környezetben, ahol a megbízhatóság és a tartósság alapvető követelmény. Az IK05 fokozatú ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben. A nyomógomb -40°C és +70°C közötti széles hőmérsékleti tartományban működőképes, így extrém környezeti feltételek között is megbízhatóan használható.
A ZB5AW533C0 nyomógomb fej különböző csatlakozási lehetőségekkel rendelkezik: használható csavaros kapcsokkal, csatlakozódugókkal, Faston-csatlakozókkal vagy nyomtatott áramköri laphoz történő közvetlen csatlakoztatással. Az alkatrész különböző elektromos összeállítási kódokkal kompatibilis (M1, M2, M6, M10, MF1, MR1), így rugalmasan illeszthető a különböző vezérlési igényekhez. A termék rendelkezik számos nemzetközi szabvány szerinti tanúsítvánnyal (CSA, DNV, BV, LROS, UL), ami biztosítja a globális felhasználhatóságát és a különböző előírásoknak való megfelelést. A termék 30 mm széles, 30 mm magas és 37 mm mély, ami kompakt kialakítást biztosít a vezérlőpanelek tervezésekor. A Schneider Electric ZB5AW533C0 nyomógomb fej ideális választás olyan alkalmazásokhoz, ahol a megbízhatóság, a tartósság és a kiváló működési teljesítmény alapvető követelmény.
Schneider Electric Harmony XB5 - ZB5AW533C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, védősapkás, beépített LED - hez, zöld, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fejtípus: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Zöld, jelöletlen
Működtető kiegészítő információ: Átlátszó védősapka
Méretek
Teljes szélesség: 30 mm
Teljes magasság: 30 mm
Teljes mélység: 37 mm
Műszaki jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Zöld
Jelölés: Jelöletlen
Környezet
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenálló képesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
