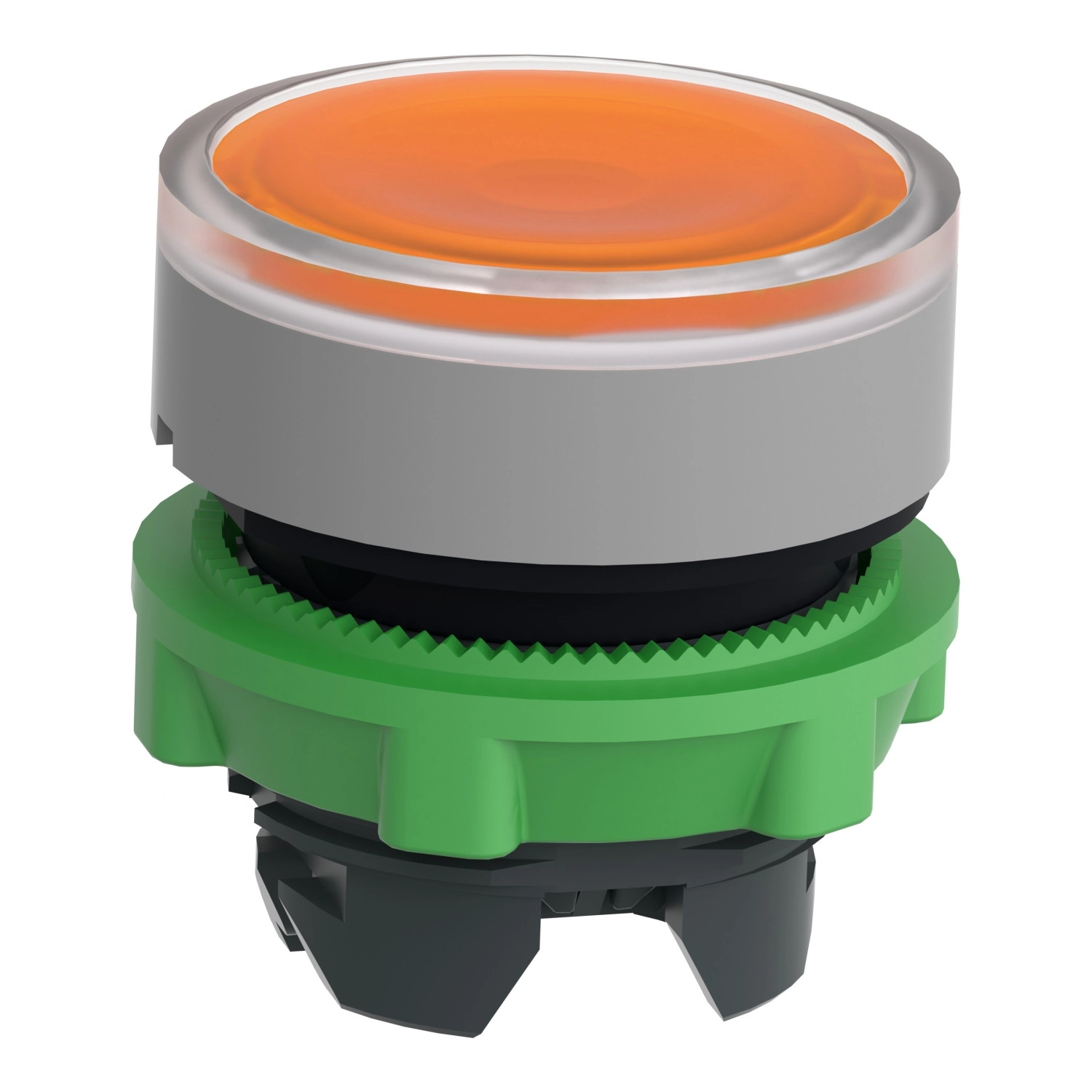

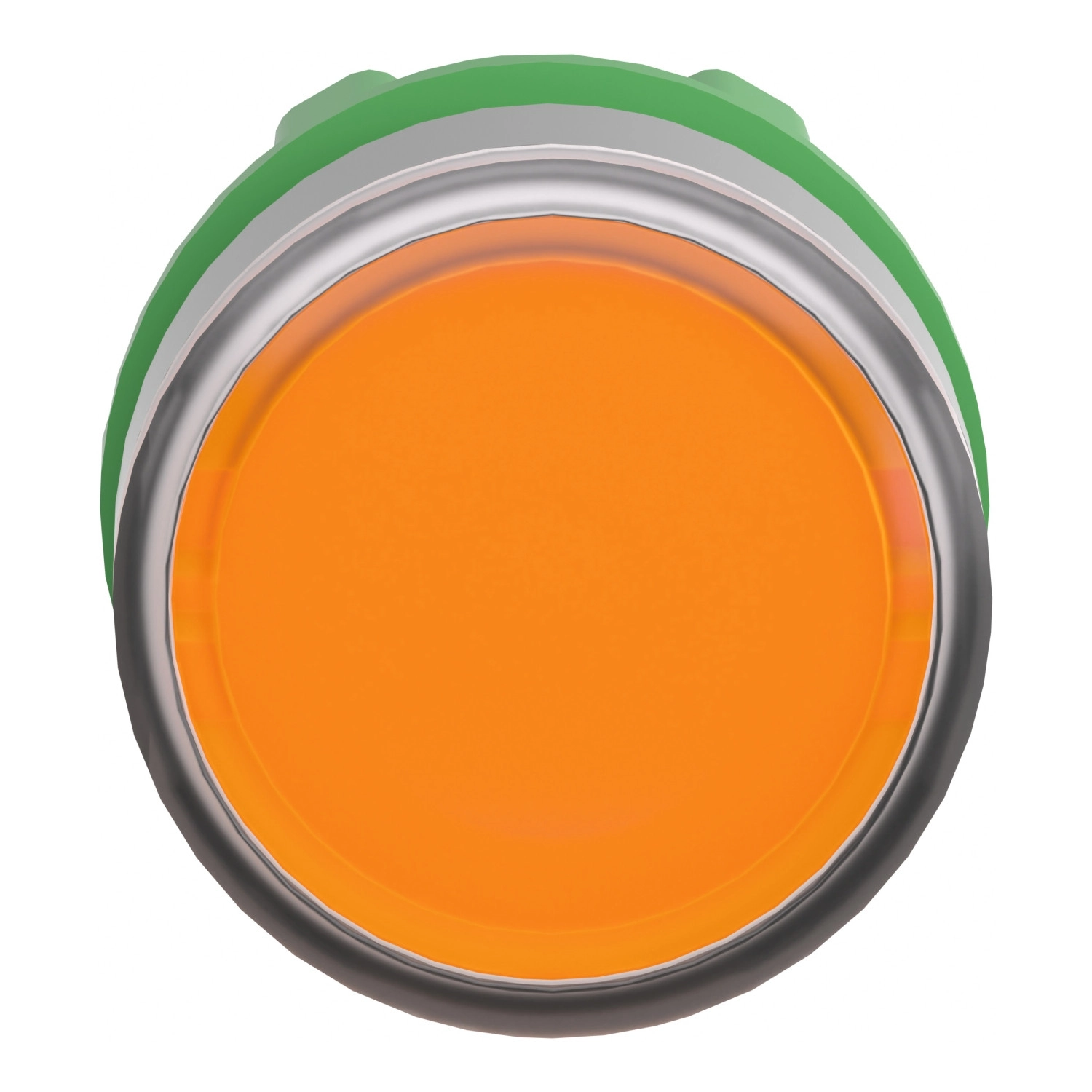

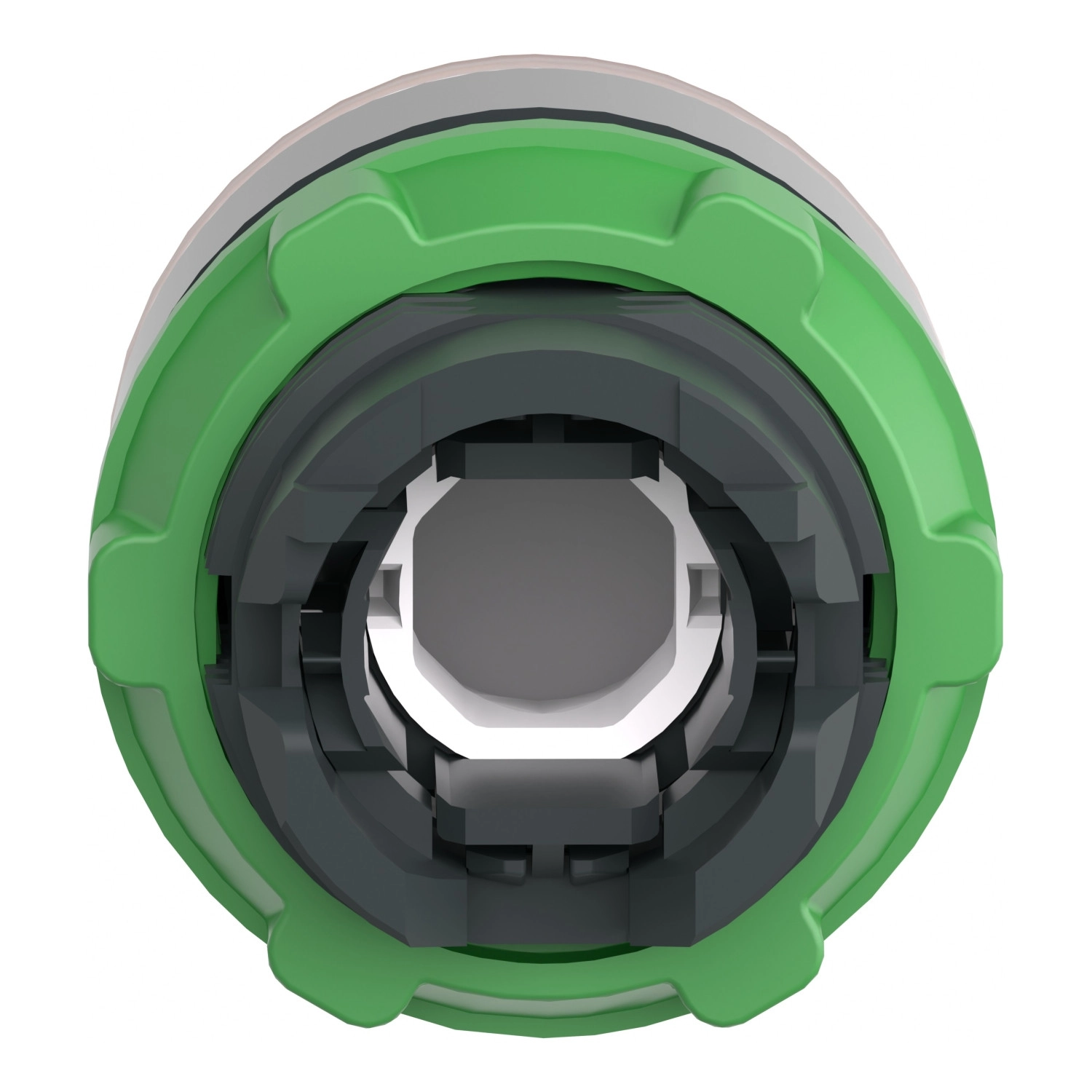

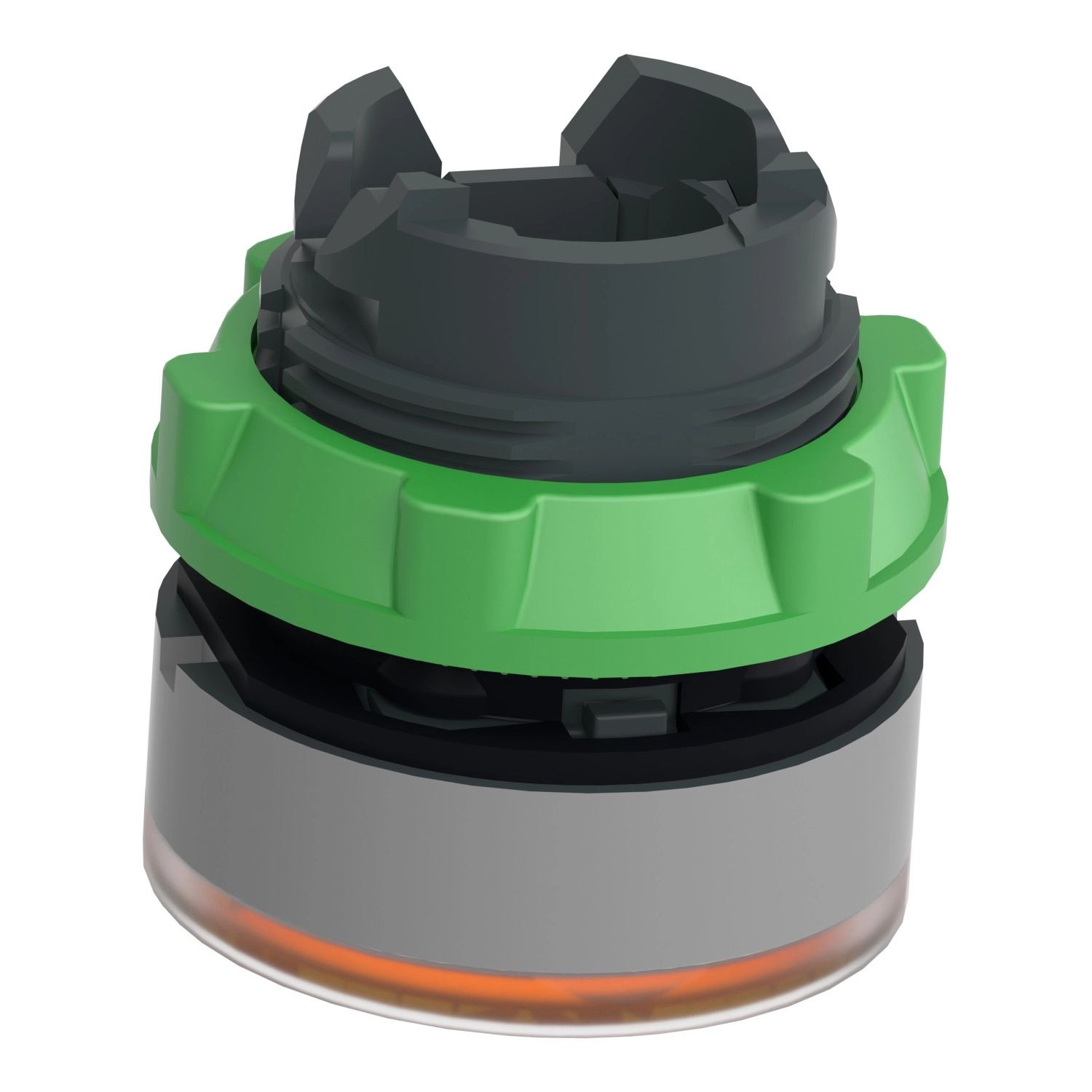

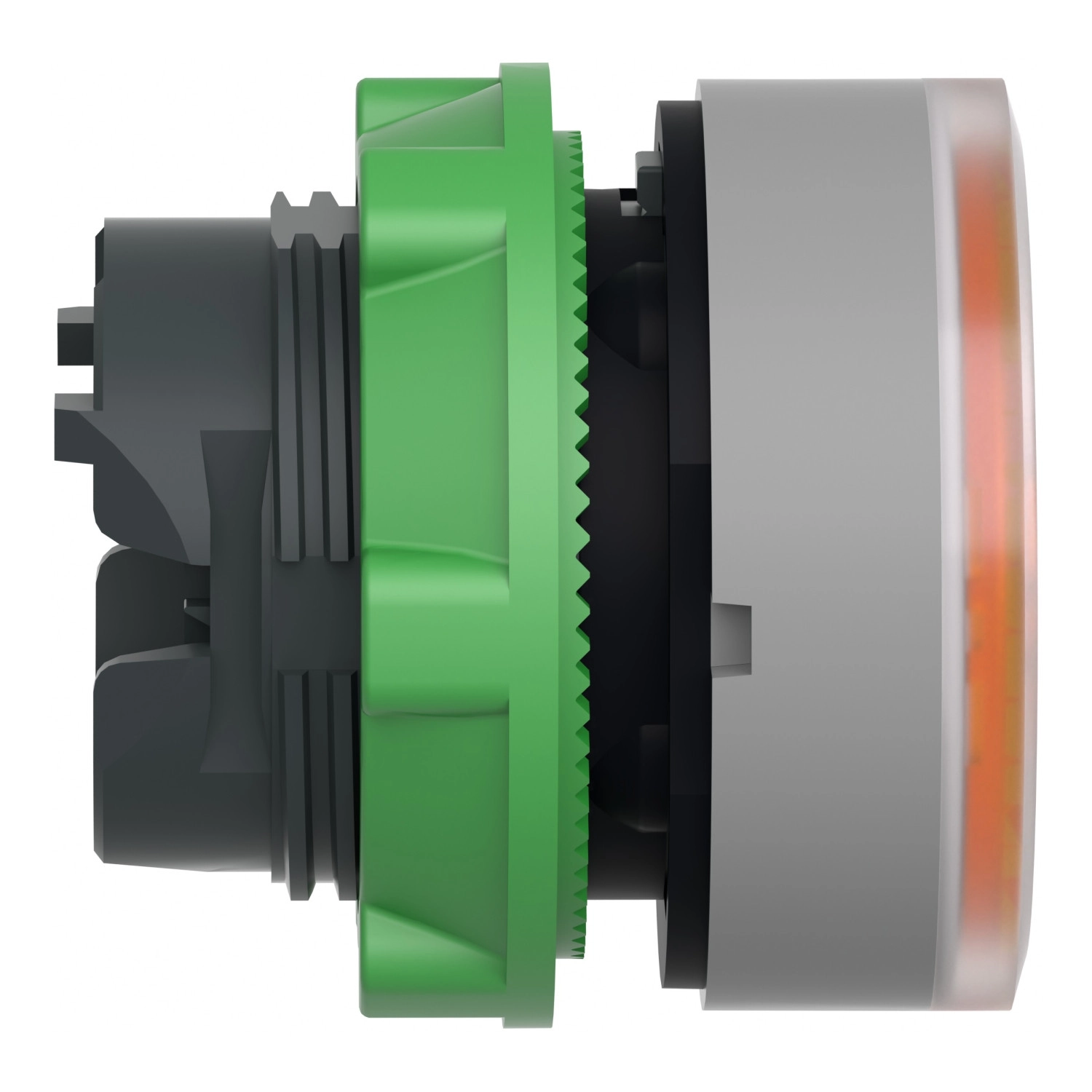

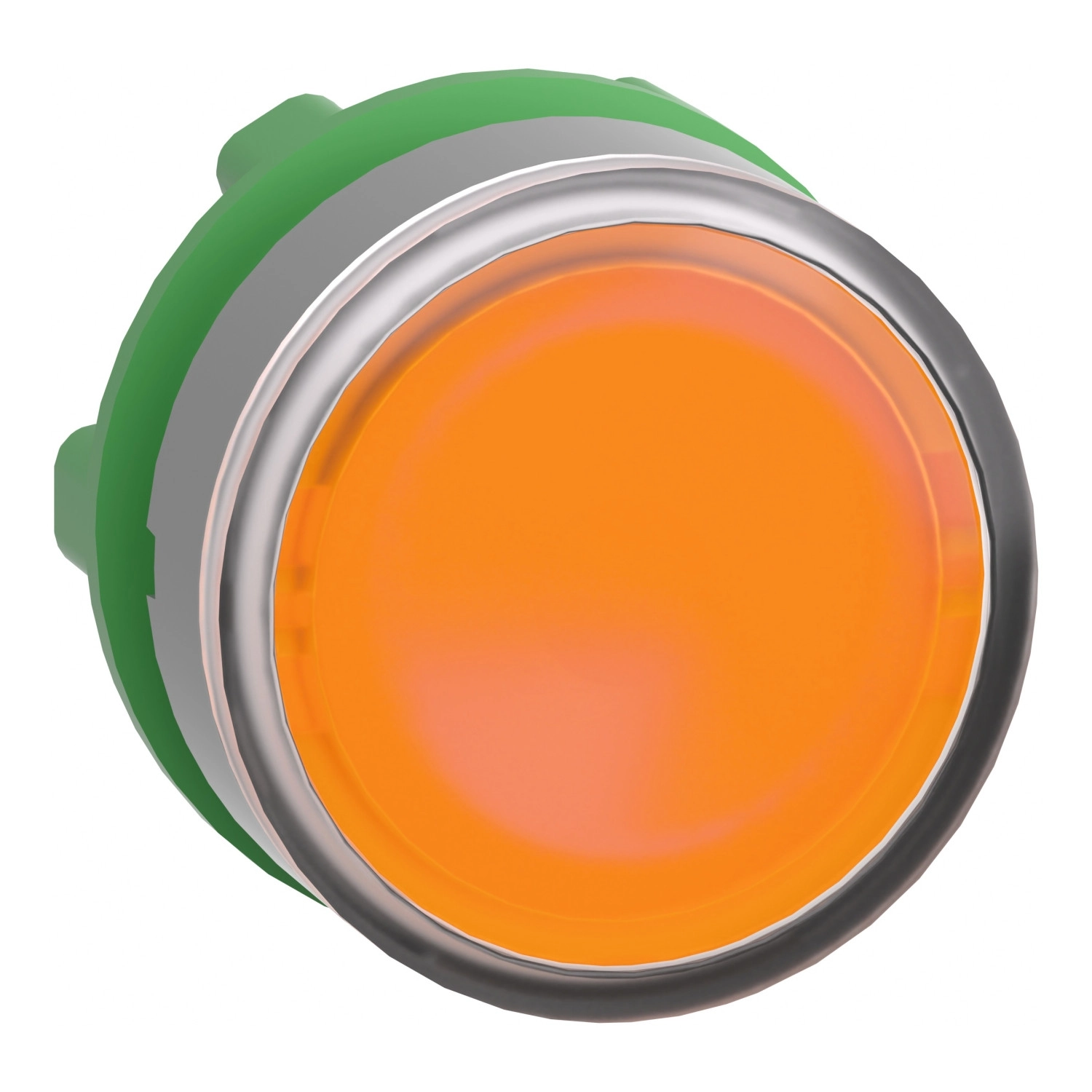

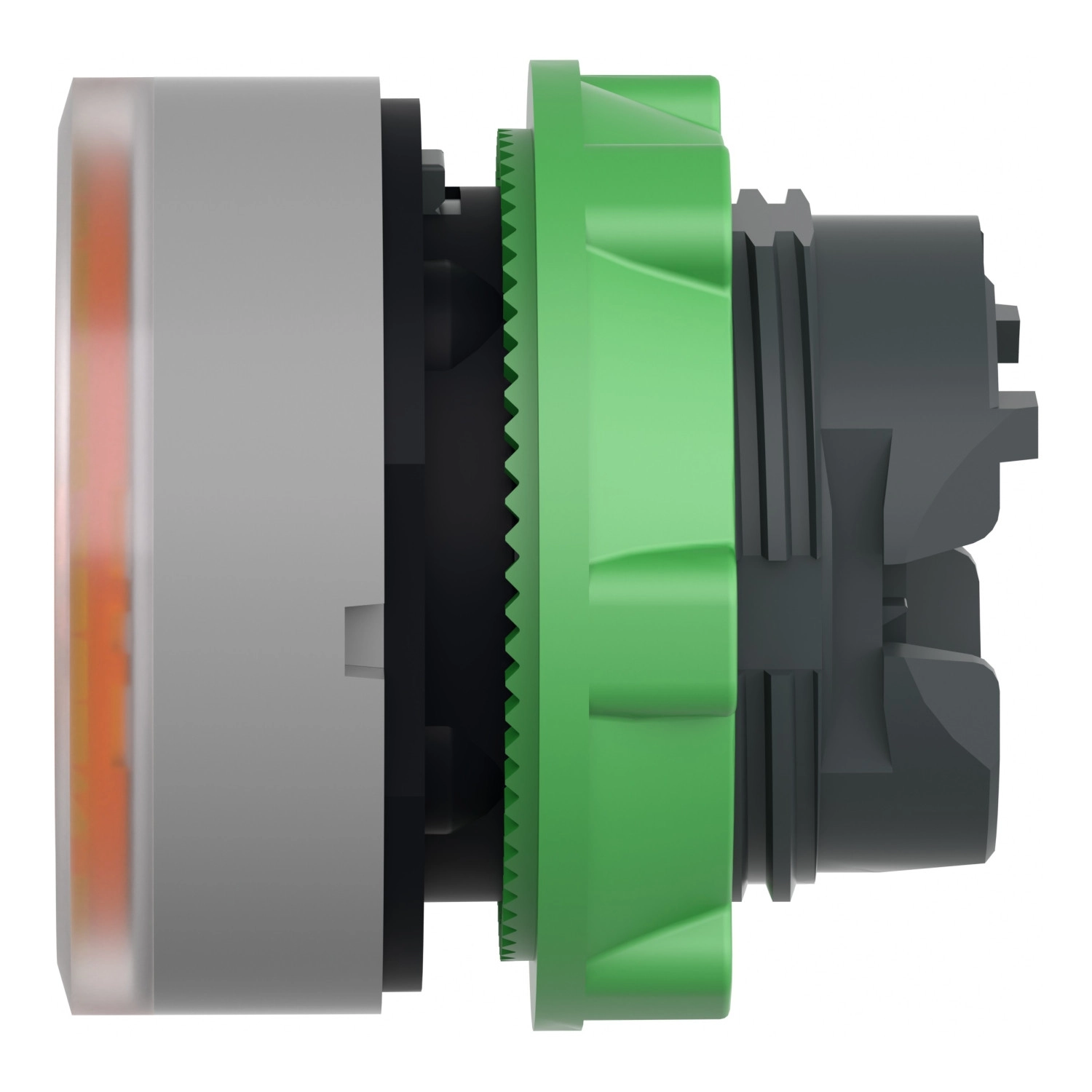

A Schneider Electric Harmony XB5 sorozatú ZB5AW353C0 nyomógombfej egy kiváló minőségű, ipari alkalmazásokhoz tervezett vezérlőelem, amely tökéletes választás különböző automatizálási és vezérlési feladatokhoz. Ez a narancssárga, sima lencséjű, világítható nyomógombfej szürke színű műanyag kerettel rendelkezik, amely modern és professzionális megjelenést kölcsönöz bármely kezelőpanelnek.
A termék 22 mm-es szabványos szerelőlyukba illeszthető, ami univerzális kompatibilitást biztosít a legtöbb ipari kapcsolószekrénnyel és kezelőfelülettel. A ZB5AW353C0 nyomógombfej rugós visszatérítésű működést biztosít, ami azt jelenti, hogy megnyomás után automatikusan visszatér alaphelyzetbe, így ideális pillanatkapcsolóként való használatra. Fontos megjegyezni, hogy ez a termék kompatibilis a Schneider Electric univerzális LED blokkjaival, ami lehetővé teszi a változatos világítási lehetőségeket különböző alkalmazásokban.
A Harmony XB5 ZB5AW353C0 nyomógombfej kiváló műszaki jellemzőkkel rendelkezik, amelyek garantálják a hosszú élettartamot és a megbízható működést még szélsőséges körülmények között is. A mechanikai élettartama lenyűgöző: 10 millió kapcsolási ciklust képes teljesíteni, ami rendkívüli tartósságot biztosít. A termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is, ami kiváló védelmet nyújt por, víz és egyéb káros környezeti hatások ellen. Ütésállósága IK05 az IEC 62262 szabvány szerint, így megbízhatóan működik még olyan környezetekben is, ahol mechanikai behatásoknak lehet kitéve.
A ZB5AW353C0 nyomógombfej ellenáll a magas nyomású mosásnak is, egészen 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 m távolságból. Működési hőmérséklet-tartománya rendkívül széles: -40 és +70 °C között használható, ami lehetővé teszi alkalmazását mind extrém hideg, mind meleg környezetben. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint, ami biztosítja a megbízható működést még erősen rezgő ipari környezetben is.
A termék méretei optimálisak a könnyű beépíthetőség érdekében: CAD szerinti teljes szélessége és magassága egyaránt 29 mm, mélysége pedig 30 mm. A nyomógombfej kompatibilis különböző állomásokkal, mint például az XALD 1...5 kivágással vagy az XALK 2...5 kivágással rendelkező típusokkal. Az elektromos összeállítási kódjai (M1, M2, M6, M10, MF1, MR1) különböző konfigurációkat tesznek lehetővé, legfeljebb 6 érintkezővel az elülső szerelésű egységeknél, illetve legfeljebb 2 érintkezővel a hátsó szerelésű egységeknél, beépített LED-del, így rugalmasan alkalmazható különböző vezérlési feladatokhoz. A Schneider Electric ZB5AW353C0 nyomógombfej számos tanúsítvánnyal rendelkezik, beleértve a CSA, DNV, BV, LROS és UL minősítéseket, ami garantálja a nemzetközi szabványoknak való megfelelést és a globális használhatóságot.
Schneider Electric Harmony XB5 - ZB5AW353C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, beépített LED - hez, narancssárga, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világítható nyomógomb fej
Rövid készüléknév: ZB5
Kompatibilitás: Univerzális LED
Keret anyaga: Műanyag, szürke színben
Szerelési átmérő: 22 mm
Fej típusa: Standard
Működtető egység alakja: Kerek
Működtetés típusa: Rugós visszatérítésű
Működtető profil: Narancssárga, sima, jelöletlen
Lencse típusa: Sima
Méretek és mechanikai tulajdonságok
Teljes szélesség (CAD): 29 mm
Teljes magasság (CAD): 29 mm
Teljes mélység (CAD): 30 mm
Mechanikai élettartam: 10000000 ciklus
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Sapka/működtető vagy lencse színe: Narancssárga
Jelölés: Jelöletlen
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tárolás esetén: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerinti megfelelőség)
IP védettségi fokozat: IP66 (IEC 60529 szerinti megfelelőség), IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 (IEC 62262 szerinti megfelelőség)
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, GB 14048.5, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Elektromos jellemzők
Elektromos összeállítási kód: M1 (<6 érintkező egyes blokkokkal elülső szereléssel, beépített LED-del), M2 (<6 érintkező egyes és dupla blokkokkal elülső szereléssel, beépített LED-del), M6 (<2 érintkező egyes blokkokkal elülső szereléssel, beépített LED-del és transzformátorral), M10 (<2 érintkező egyes blokkokkal elülső szereléssel, beépített LED-del), MF1 (<2 érintkező egyes blokkokkal elülső szereléssel, beépített LED-del), MR1 (<2 érintkező egyes blokkokkal hátsó szereléssel, beépített LED-del)
