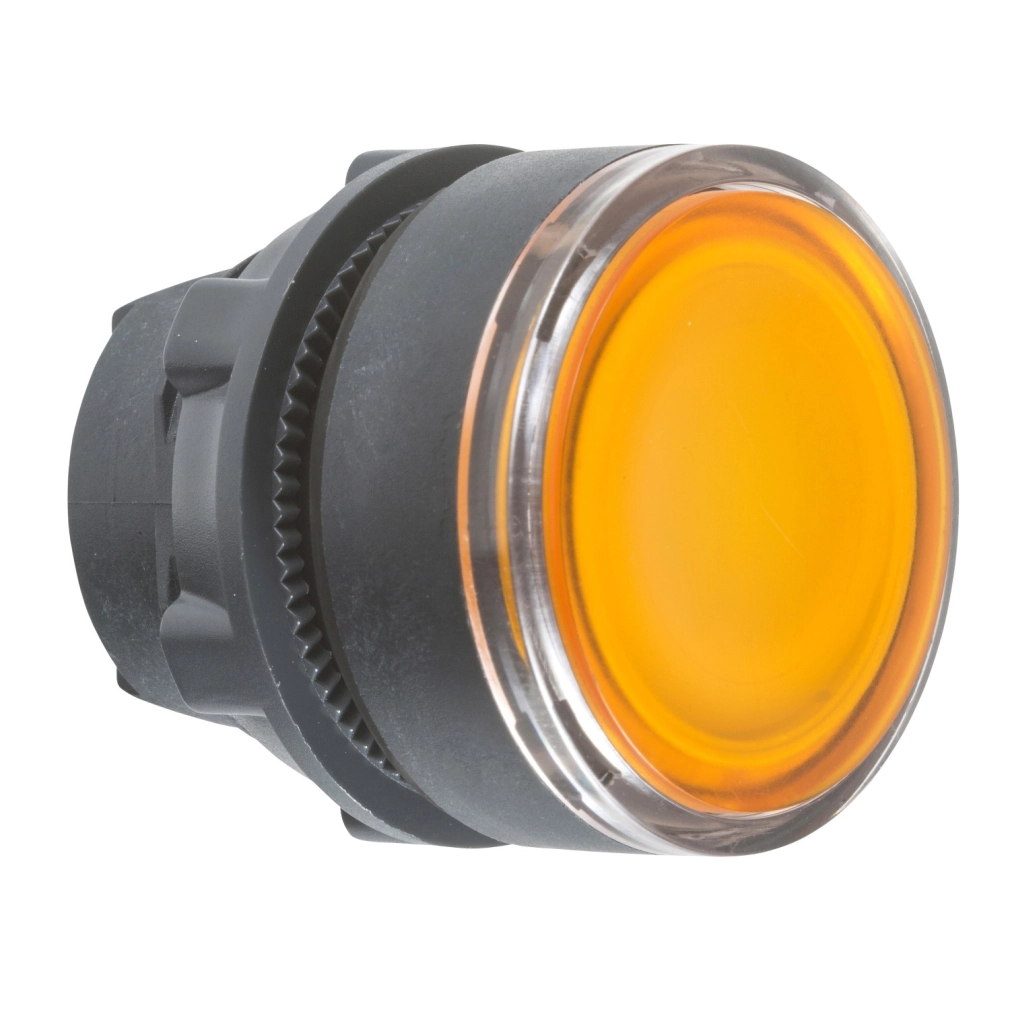

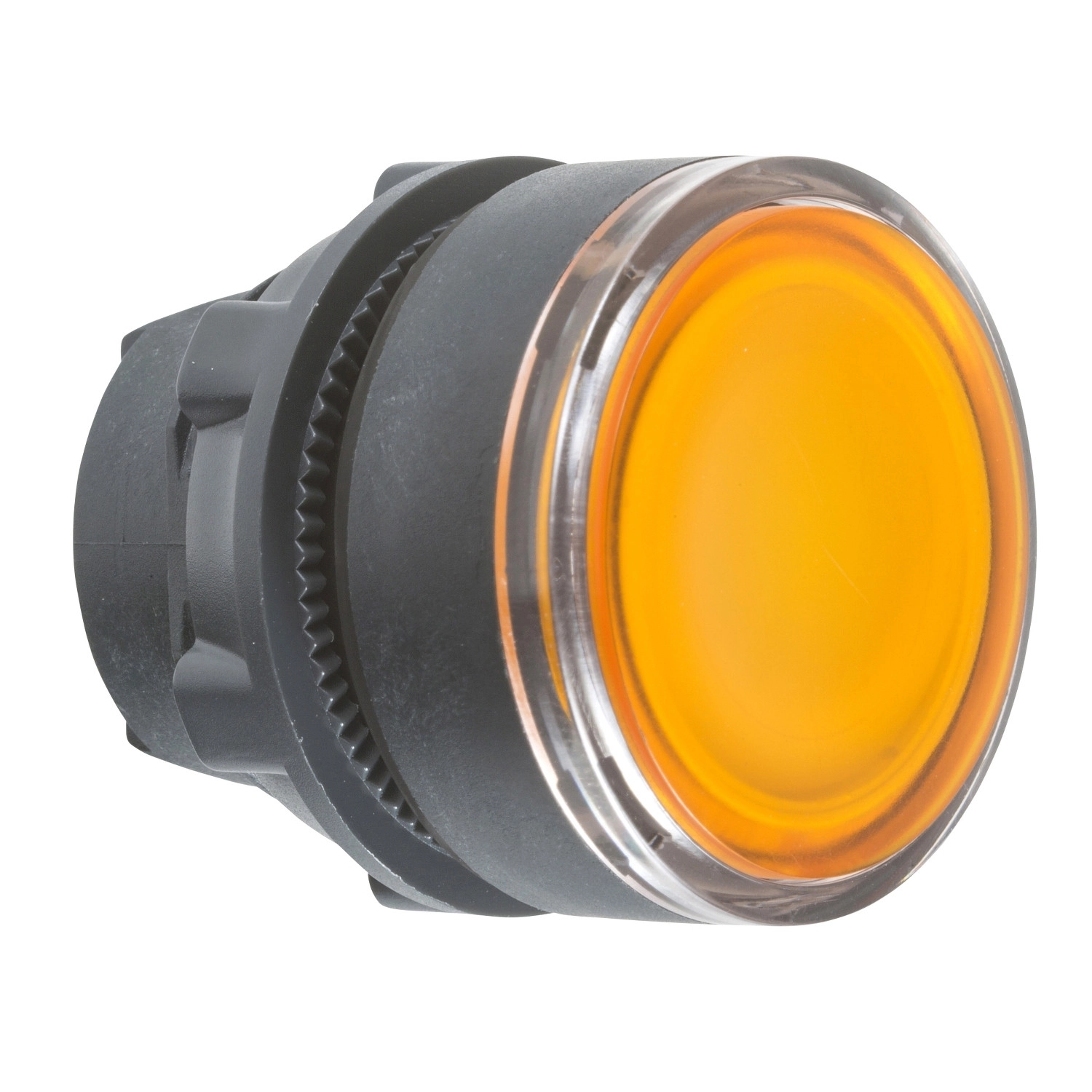

A Schneider Electric Harmony XB5 sorozatú ZB5AW35 egy kiváló minőségű világító nyomógomb fej, amely ipari alkalmazásokra és vezérlőpanelek kialakítására ideális választás. Ez a narancssárga, sima felületű nyomógomb elsősorban olyan környezetben alkalmazható, ahol a kezelőelemek egyértelmű vizuális visszajelzése kulcsfontosságú a hatékony és biztonságos üzemeltetéshez.
A ZB5AW35 egy 22 mm-es szabványos kivágásba szerelhető, amely az ipari alkalmazások egyik legelterjedtebb mérete. A termék a Harmony XB5 termékcsalád tagjaként a Schneider Electric magas minőségi követelményeinek megfelelően került kialakításra. A visszatérő rugós működtetés biztosítja a nyomógomb alaphelyzetbe való automatikus visszaállását, így ideális pillanatnyi vezérlési funkciókhoz. A gomb narancssárga színe különösen jól használható figyelemfelhívó jelzésekhez, vészleállításhoz közeli funkciókhoz vagy kritikus folyamatokhoz.
A ZB5AW35 nyomógomb fej BA9s típusú izzóval kompatibilis, amely lehetővé teszi a megvilágítást, így sötét környezetben is jól látható, vagy üzemállapot visszajelzésére használható. A termék sötétszürke műanyag kerettel rendelkezik, amely kontrasztos hátteret biztosít a narancssárga gombnak. A termék sima, jelölés nélküli kivitelben készül, sík felülettel és sima lencsével, így szükség esetén egyéni címkével vagy jelöléssel is ellátható. A kiváló minőségű műanyag anyagok biztosítják a hosszú élettartamot és az ipari környezetben való megbízható működést.
A ZB5AW35 műszaki paraméterei lenyűgözőek: a termék IP66, IP67, IP69 és IP69K védettségi osztályoknak megfelelő kialakítással rendelkezik, ami kiemelkedő védelmet biztosít por és víz behatolása ellen. A nyomógomb akár 7000000 Pa nyomású nagynyomású mosóval történő tisztításnak is ellenáll 55 °C hőmérsékleten, 0,1 m távolságból. A mechanikai élettartam rendkívül magas, 10 millió működtetési ciklusra tervezték, ami hosszú távú, megbízható működést garantál. A termék -40°C és +55°C közötti üzemi hőmérséklet-tartományban használható, ami szélsőséges környezeti feltételek mellett is biztosítja a megfelelő működést. Az IK05 fokozatú ütésállóság megfelelő védelmet nyújt mechanikai behatásokkal szemben.
A ZB5AW35 számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 előírásainak, és rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. A termék különböző elektromos összeállításokkal használható, például M7 kód esetén legfeljebb 6 érintkező használható egyedi blokkokkal, előlapi szereléssel és BA 9s izzóval, míg M8 kód esetén legfeljebb 6 érintkező használható egyedi és dupla blokkokkal előlapi szereléssel és BA 9s izzóval. A termék kompatibilis az XALD 1...5 kivágással és XALK 2...5 kivágással rendelkező állomásokkal. A nyomógomb rezgésállósága is kiváló, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kimagasló ütésállóságot biztosít: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, illetve 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - ZB5AW35 - műanyag világító nyomógomb fej, Ø22, visszatérő, BA9s izzóhoz, narancssárga műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék típus: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Kompatibilitás: BA 9s
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típus: Szabvány
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profil: Narancssárga sík, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 32 mm
Mechanikai tulajdonságok
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Kupak/működtető vagy lencse színe: Narancssárga
Jelölés: Jelöletlen
Elektromos jellemzők
Elektromos összeállítási kód: M7 < 6 érintkezőhöz egyedi blokkokkal előlapi szereléssel BA 9s-sel
M8 < 6 érintkezőhöz egyedi és dupla blokkokkal előlapi szereléssel BA 9s-sel
M9 < 2 érintkezőhöz egyedi blokkokkal előlapi szereléssel BA 9s-sel és transzformátorral
MF2 < 2 érintkezőhöz egyedi blokkokkal előlapi szereléssel BA 9s-sel
Eszköz bemutatása: Alapvető részegységek
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeléshez: -40…55 °C
Túlfeszültség kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: GB 14048.5, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás IEC 60068-2-27 szerint
