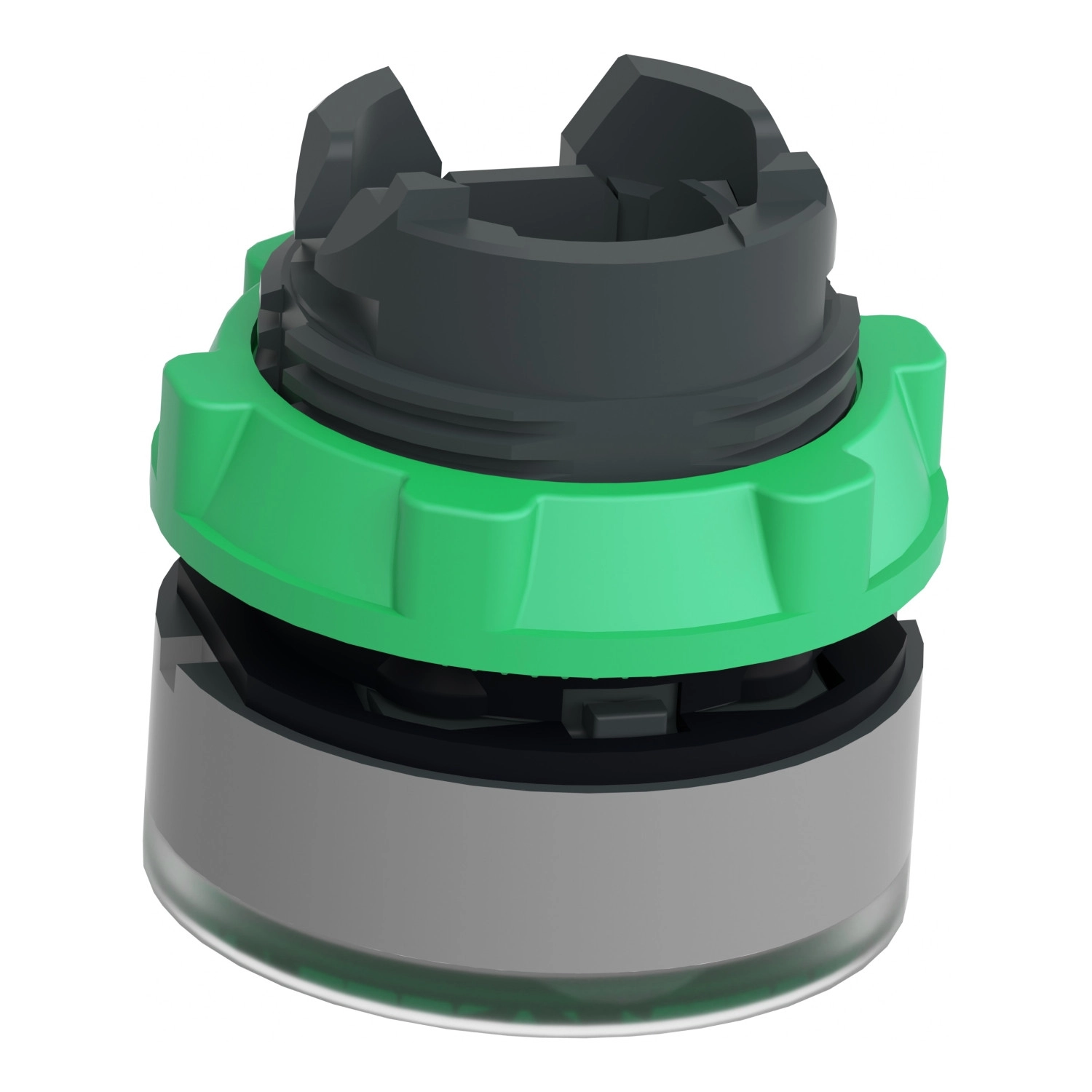

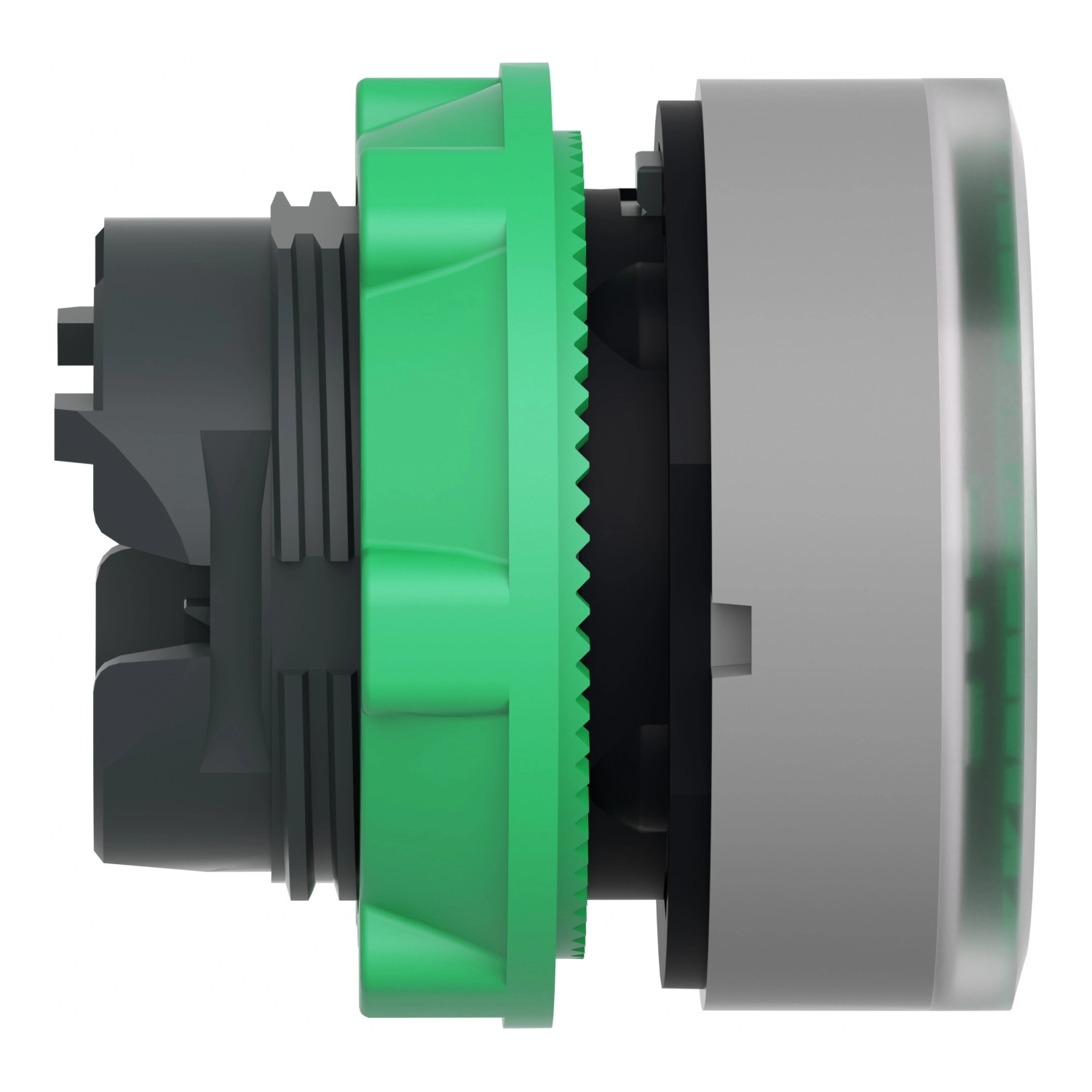

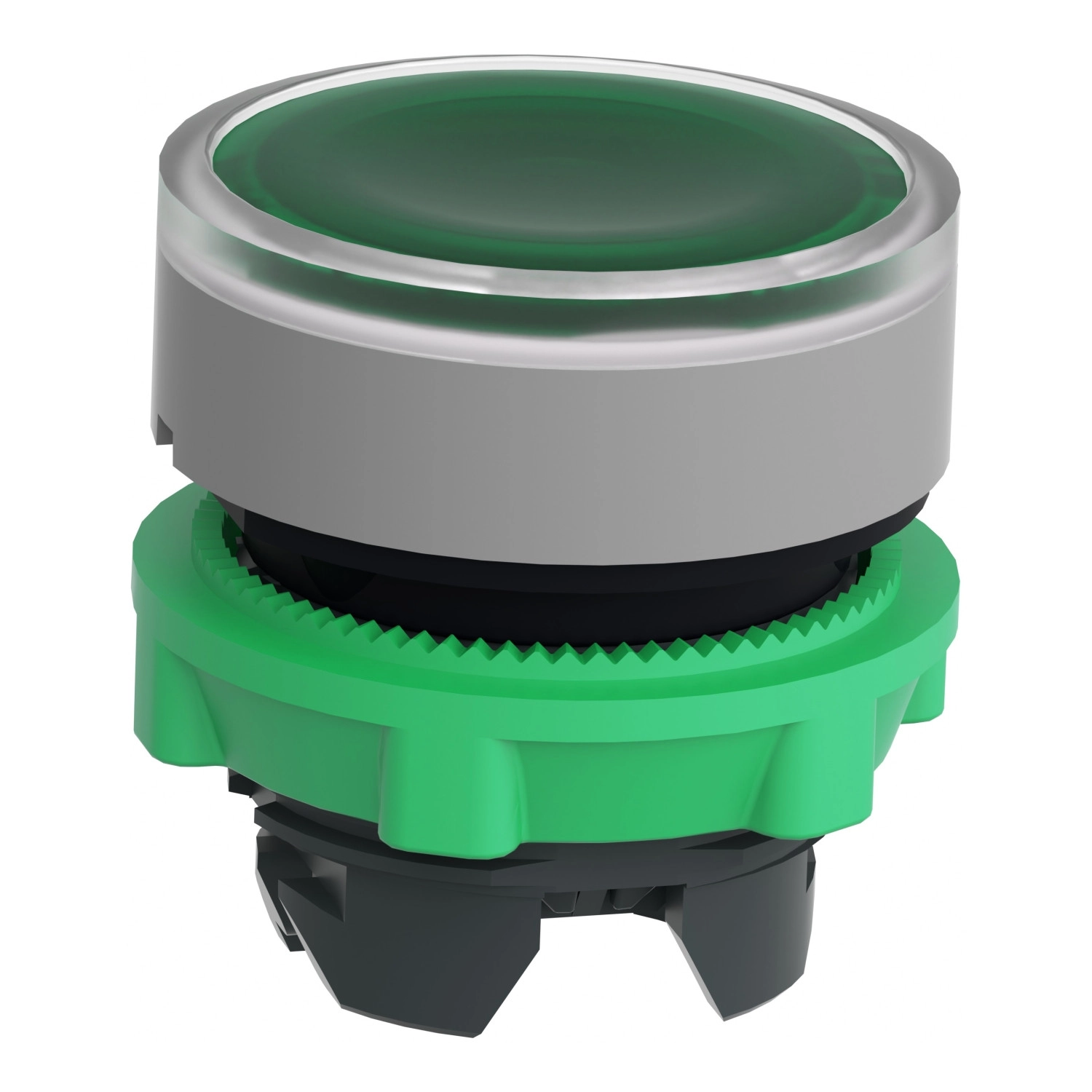

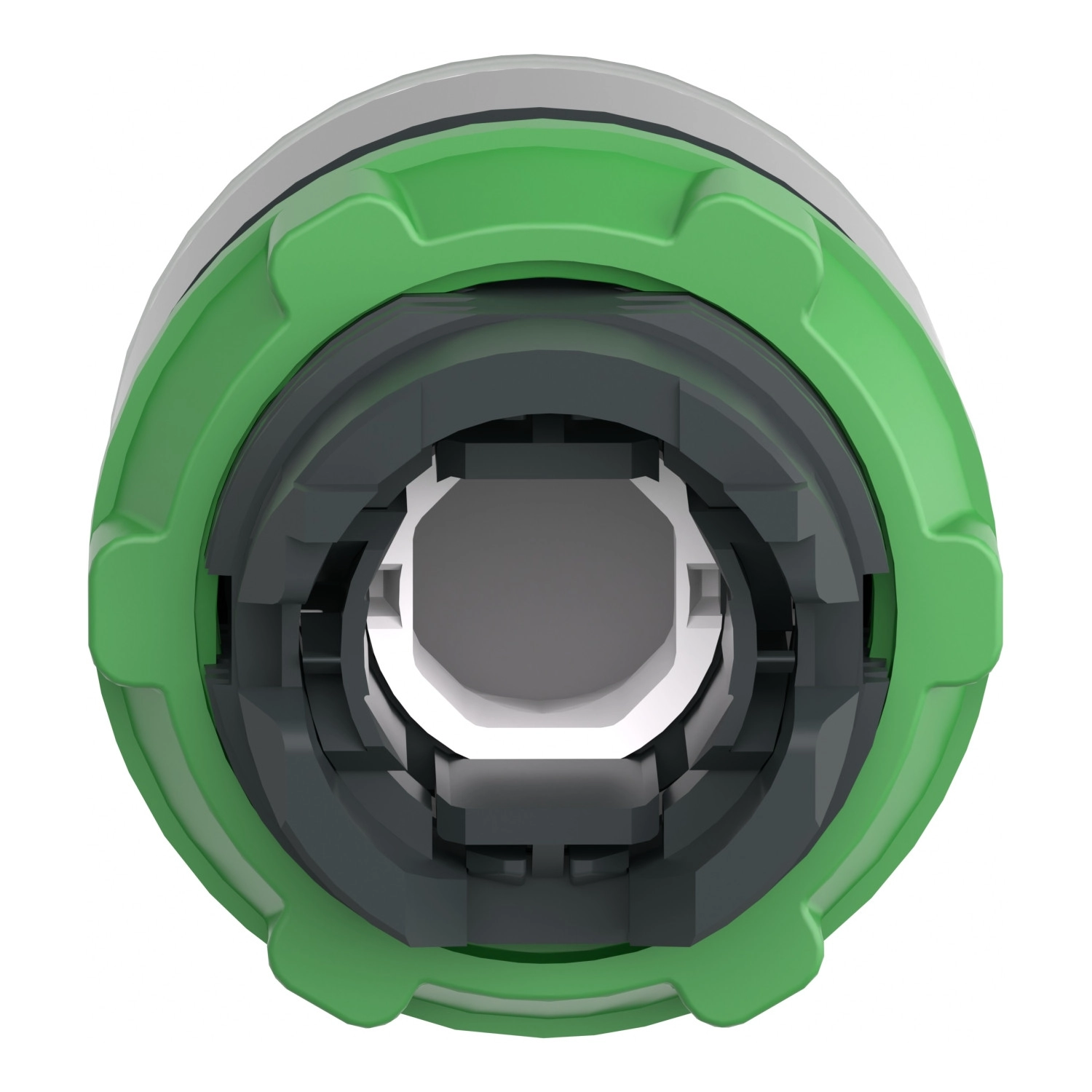

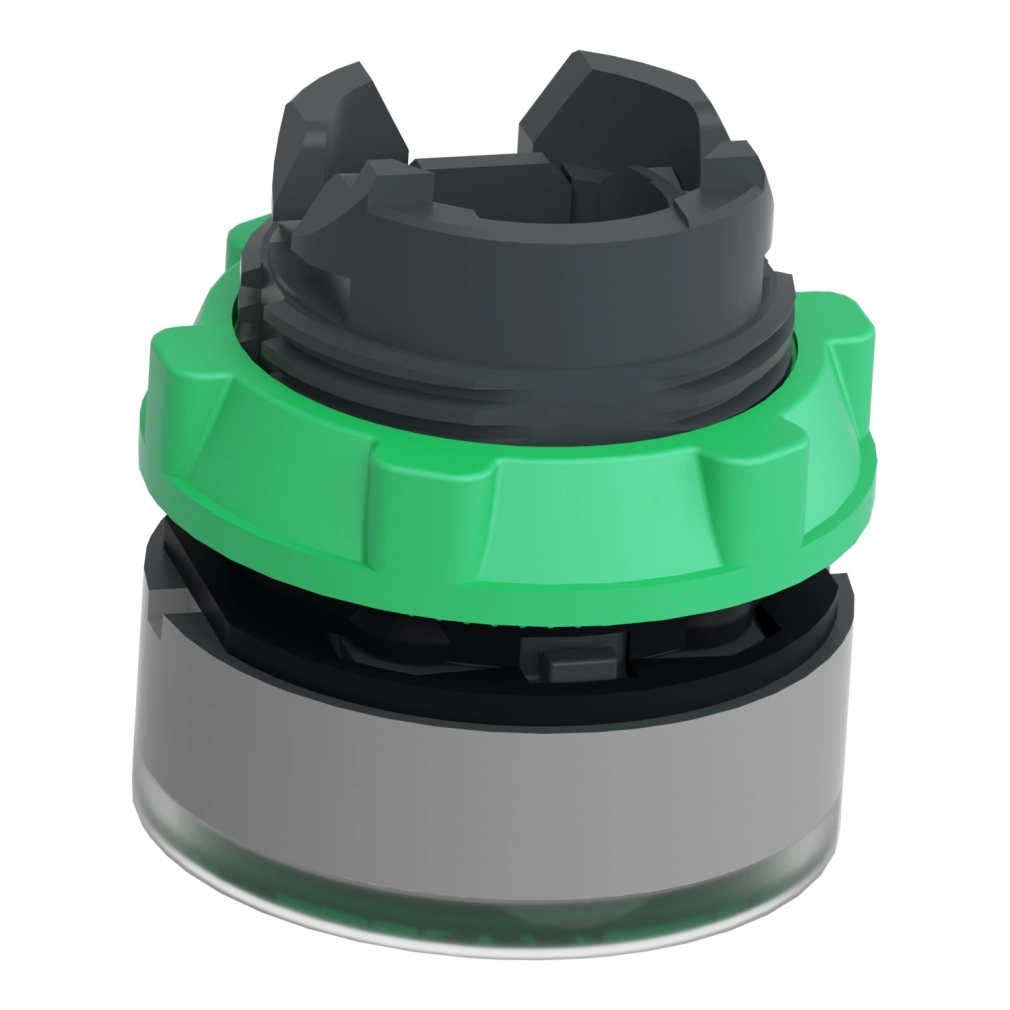

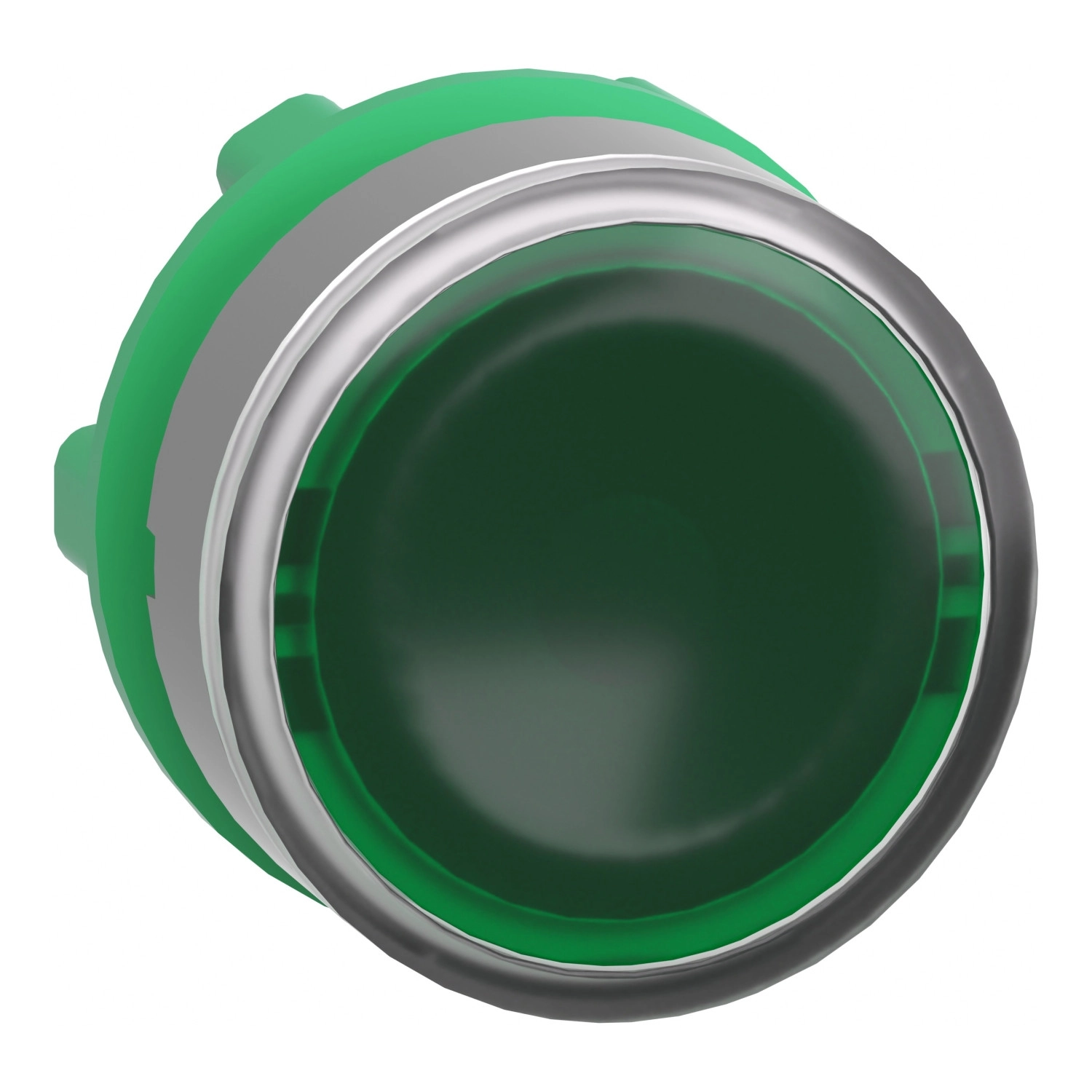

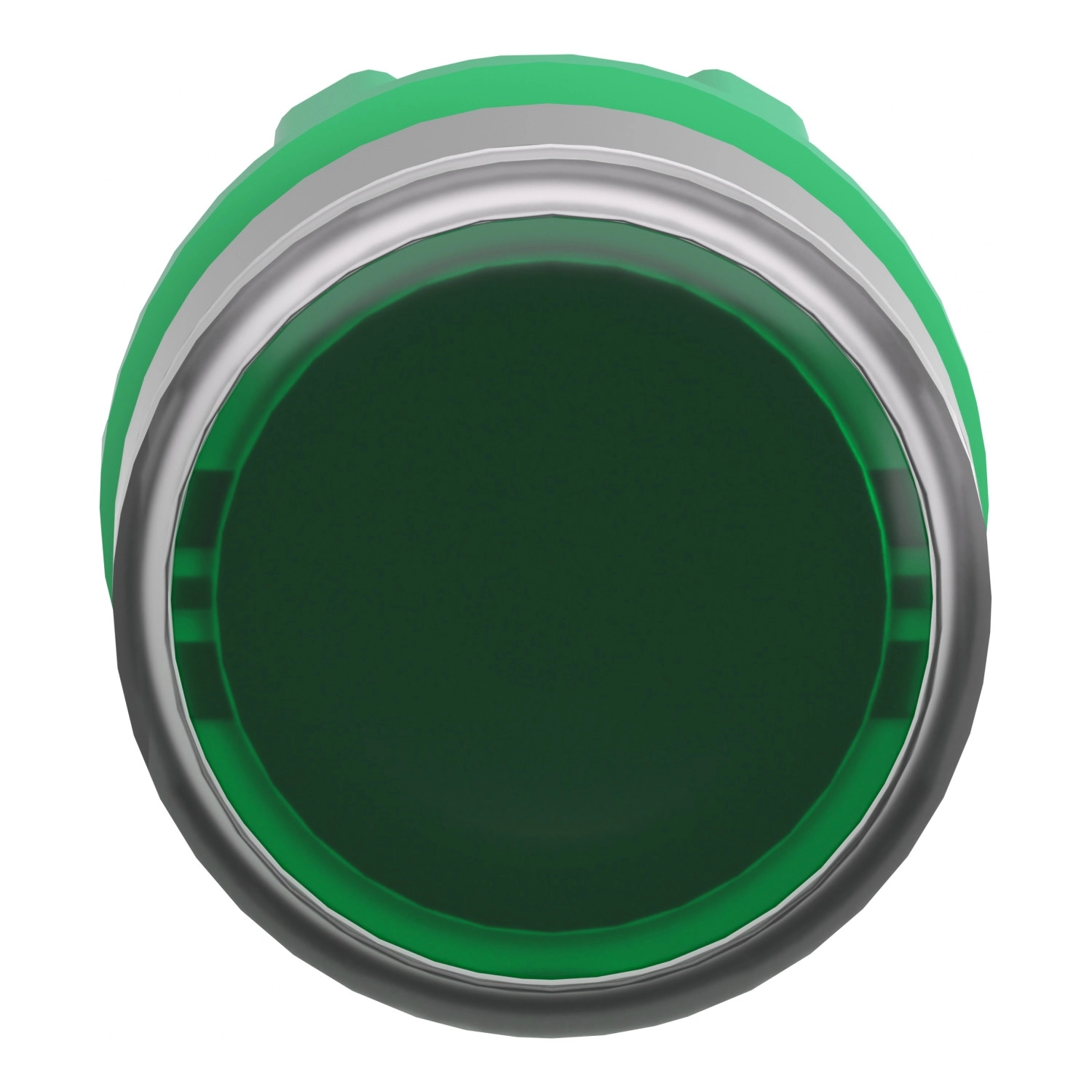

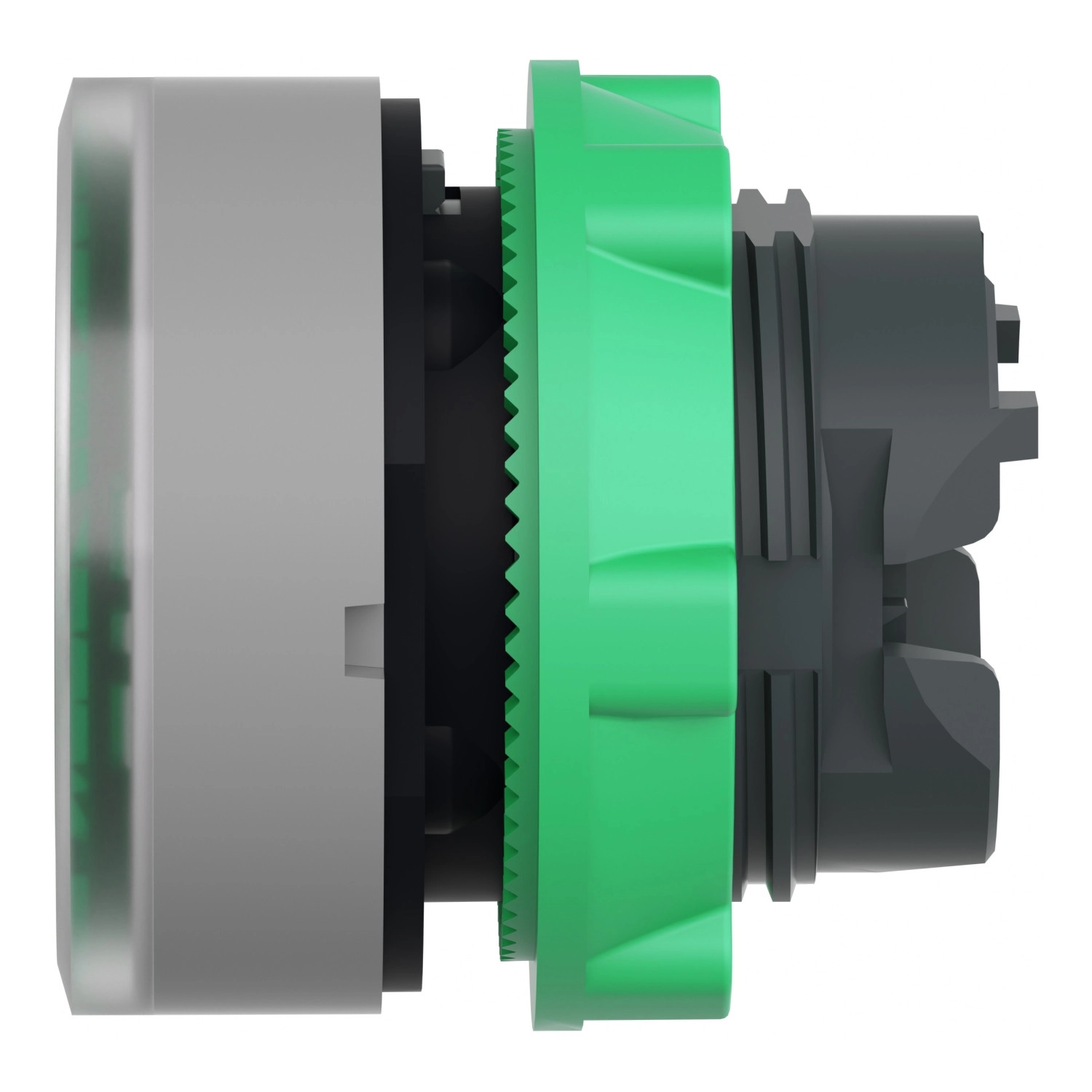

A Schneider Electric Harmony XB5 sorozatú ZB5AW333C0 világító nyomógomb fej egy kiváló minőségű, szürke peremmel ellátott, zöld színű világítható kezelőelem, amely kifejezetten ipari alkalmazásokhoz készült. Ez a 22 mm-es átmérőjű, rugós visszatérésű nyomógomb univerzális LED-del kompatibilis, ami sokoldalú felhasználhatóságot biztosít különböző vezérlőrendszerekben.
A termék kompakt kialakítása és robusztus szerkezete ideális választássá teszi ipari környezetben történő használatra. A műanyag, szürke színnel bevont perem és a zöld színű, sík nyomófelület jellegtelen kialakítása lehetővé teszi, hogy különböző alkalmazásokhoz igazítsd. A sima lencse segítségével a nyomógomb könnyen azonosítható a vezérlőpanelen, különösen megvilágított állapotban. A ZB5AW333C0 nyomógomb fej kompatibilis a Harmony XB5 sorozat többi elemével, így rugalmas konfigurálási lehetőségeket biztosít a különböző vezérlőpanel kialakításokhoz.
A terméket kivételes műszaki paraméterek jellemzik. 10 millió kapcsolási ciklust kibíró mechanikai tartóssága hosszú élettartamot biztosít még intenzív használat esetén is. Az IP66 és IP67 védettségi fokozat kiváló védelmet nyújt por és nedvesség ellen, míg az IK05 fokozat megfelelő védelmet biztosít mechanikai behatásokkal szemben. A nyomógomb fej ellenáll a 7000000 Pa nyomású nagynyomású mosónak 55 °C-on, 0,1 méter távolságból, ami ideálissá teszi olyan környezetben, ahol rendszeres tisztításra van szükség. A termék -40...70 °C közötti üzemi és tárolási hőmérsékleti tartománnyal rendelkezik, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
A ZB5AW333C0 nyomógomb fej kompatibilis különböző elektromos csatlakozási módokkal. Használható csavaros kapocsléccel, dugaszolható csatlakozóval, nyomtatott áramköri lapra szerelve vagy Faston csatlakozókkal. A különböző elektromos összeállítási kódok (M1, M2, M6, M10, MF1, MR1) lehetővé teszik a rugalmas konfiguráció kialakítását az igényeidnek megfelelően, akár elöl-, akár hátulról történő szerelést alkalmazol. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1 előírásainak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is. A nyomógomb kiváló rezgésállósággal rendelkezik (5 gn, f=2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően, valamint ütésállósága is kiemelkedő, akár 30 gn (18 ms) vagy 50 gn (11 ms) félszinusz hullám gyorsulás esetén is az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5AW333C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, beépített LED - hez, zöld, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Műanyag, szürke színnel bevont
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Zöld sík, jelölés nélküli
Működtető kiegészítő információ: Sima lencsével
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Műszaki paraméterek
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Zöld
Jelölés: Jelölés nélküli
Elektromos jellemzők
Elektromos összeállítási kód: M1 <6 érintkezőhöz, egyes blokkok használatával, előlszerelés, beépített LED-del
M2 <6 érintkezőhöz, egyes és kettős blokkok használatával, előlszerelés, beépített LED-del
M6 <2 érintkezőhöz, egyes blokkok használatával, előlszerelés, beépített LED-del és transzformátorral
M10 <2 érintkezőhöz, egyes blokkok használatával, előlszerelés, beépített LED-del
MF1 <2 érintkezőhöz, egyes blokkok használatával, előlszerelés, beépített LED-del
MR1 <2 érintkezőhöz, egyes blokkok használatával, hátulszerelés, beépített LED-del
Környezeti feltételek
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, GB 14048.5, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
