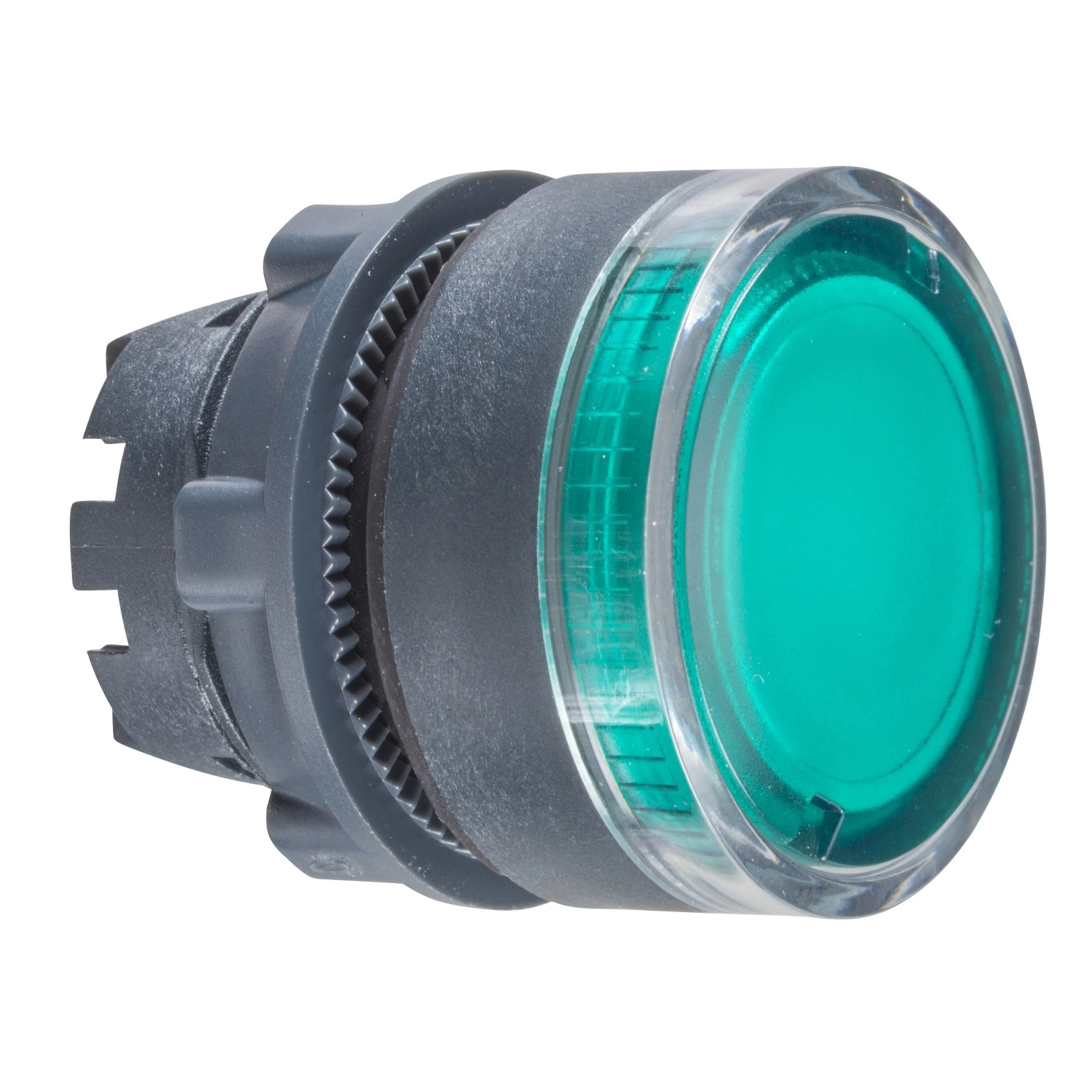

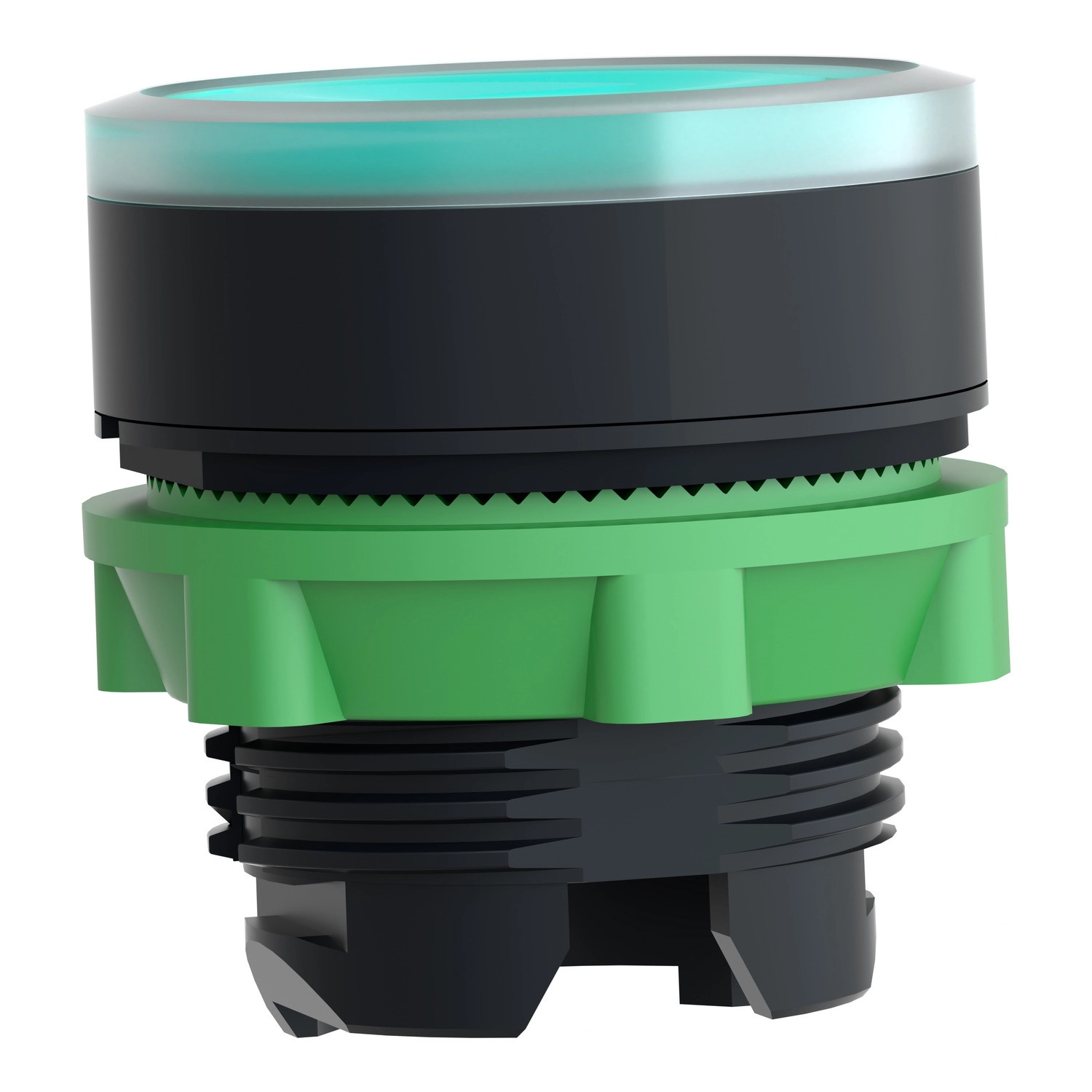

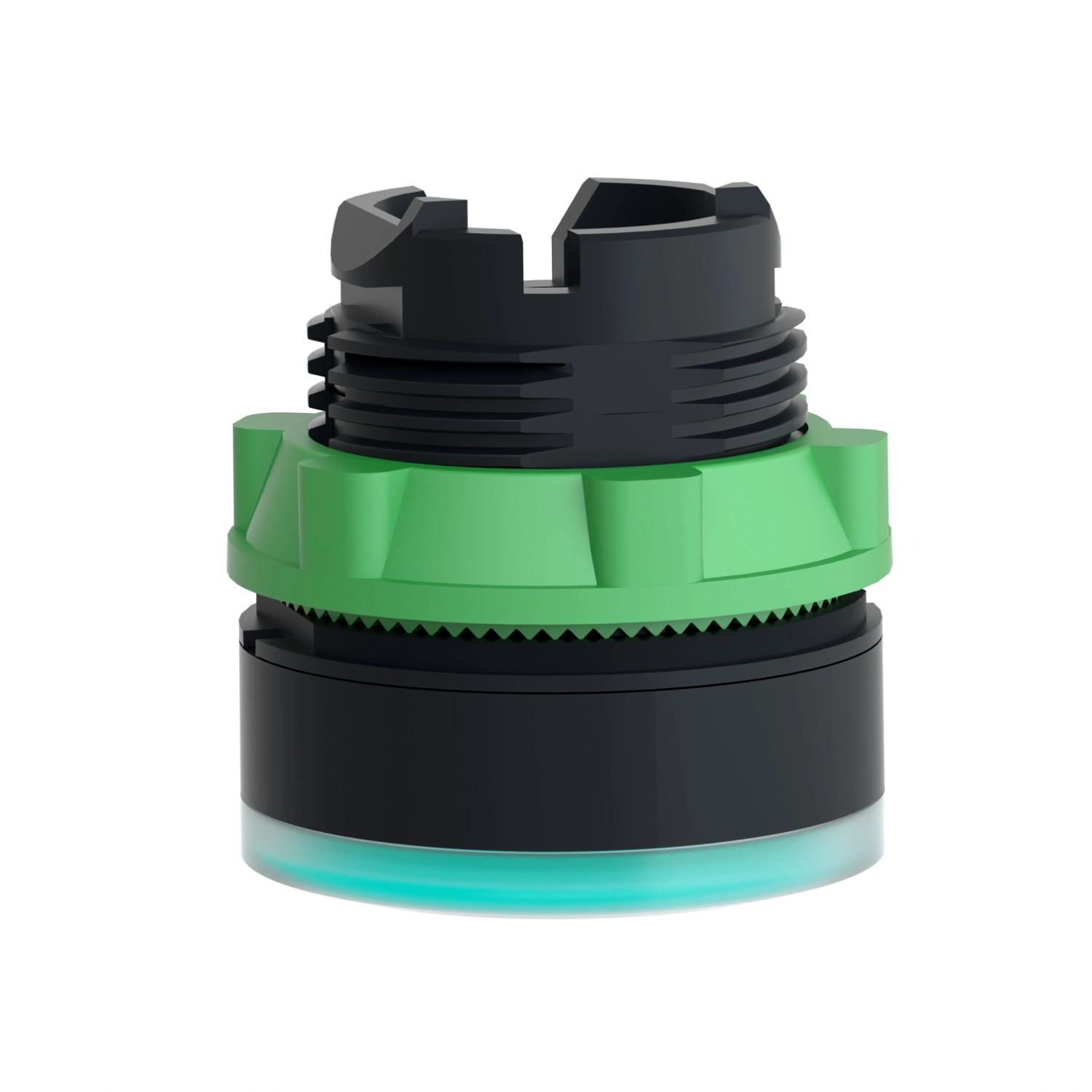

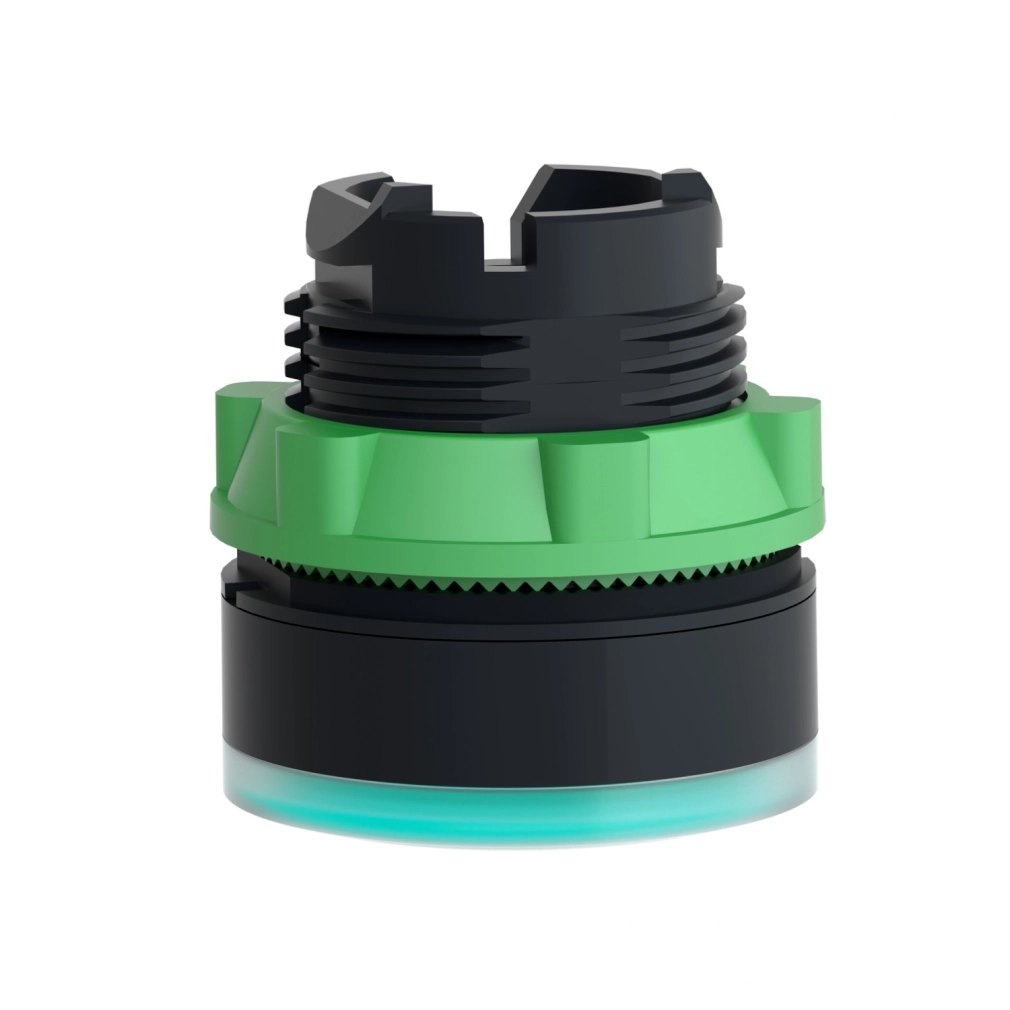

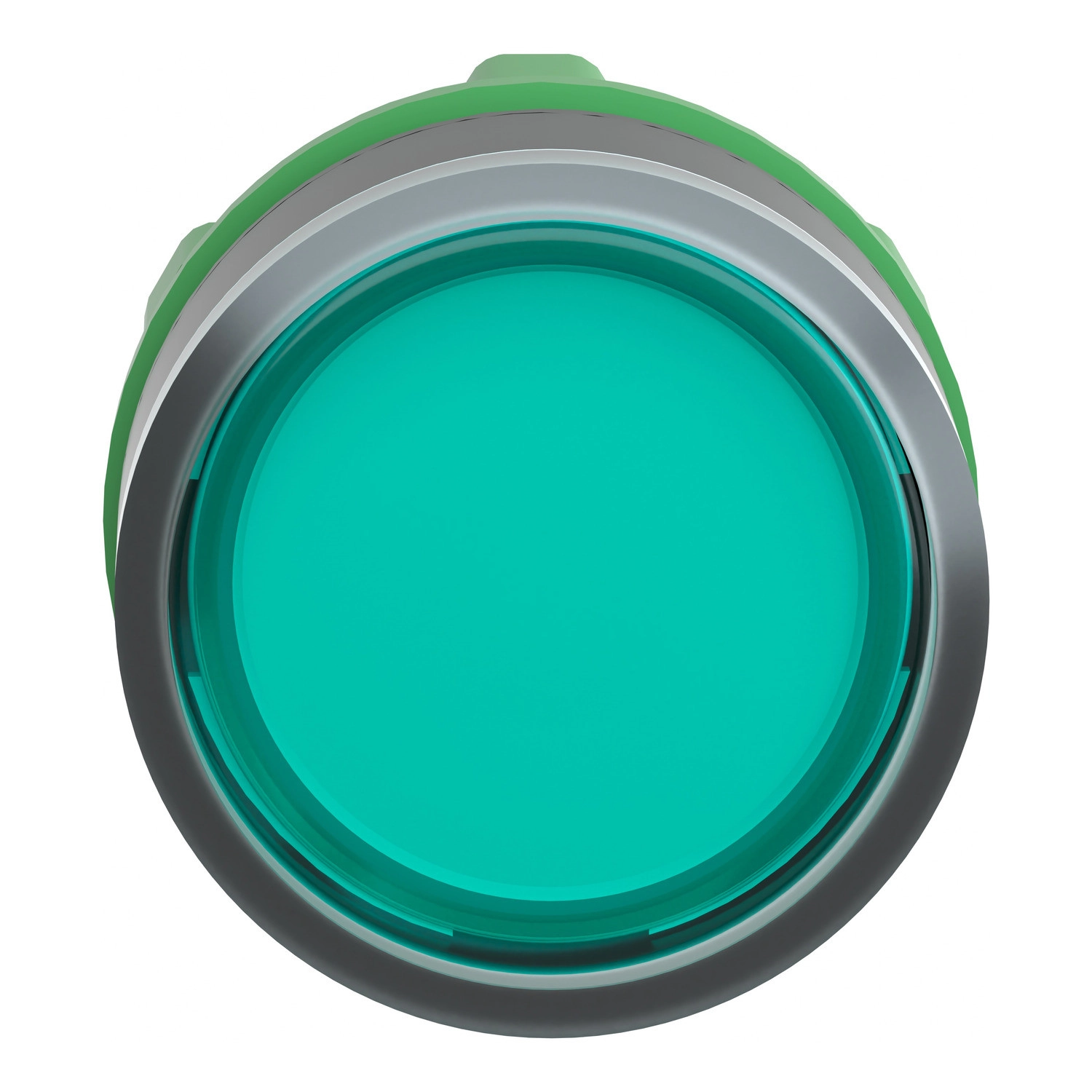

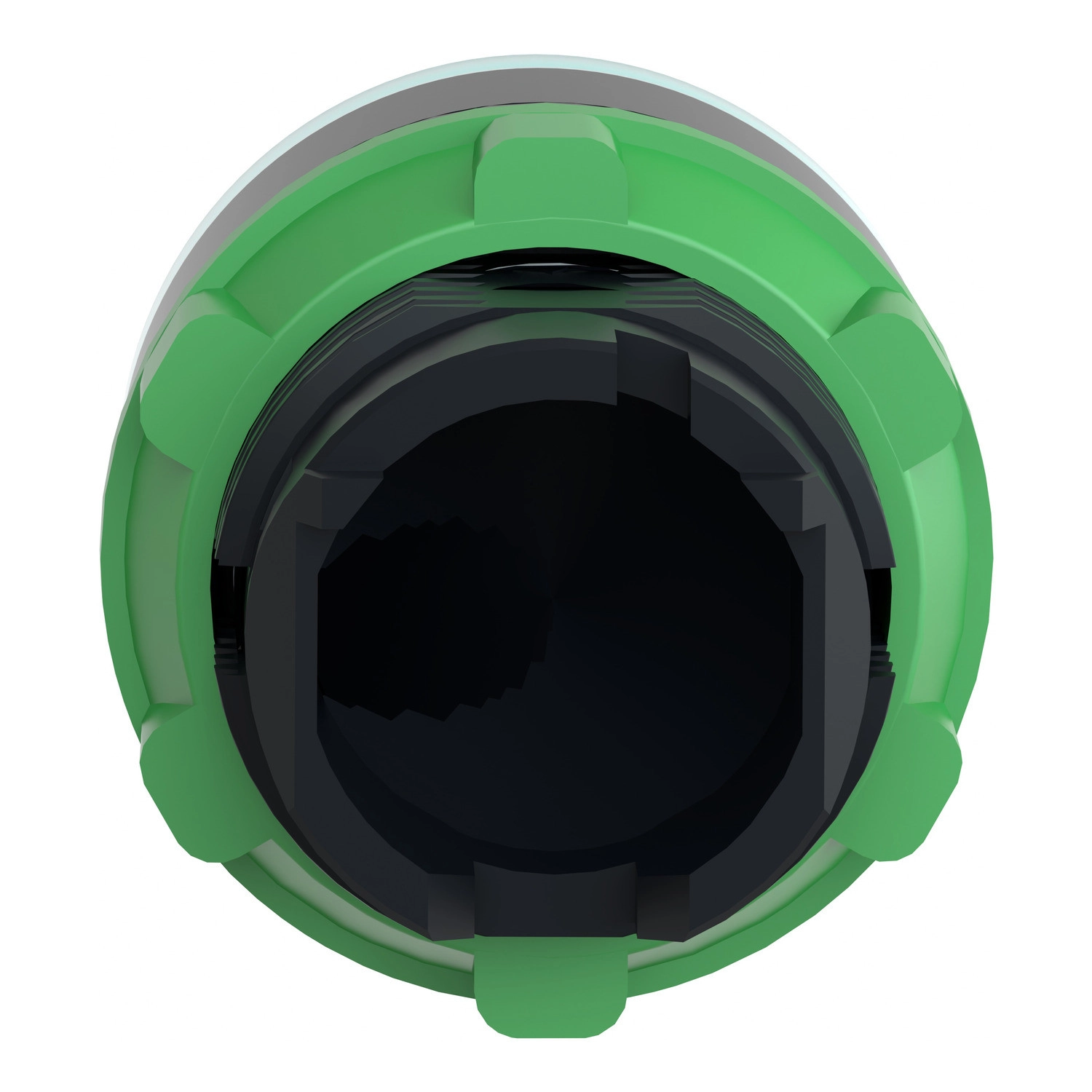

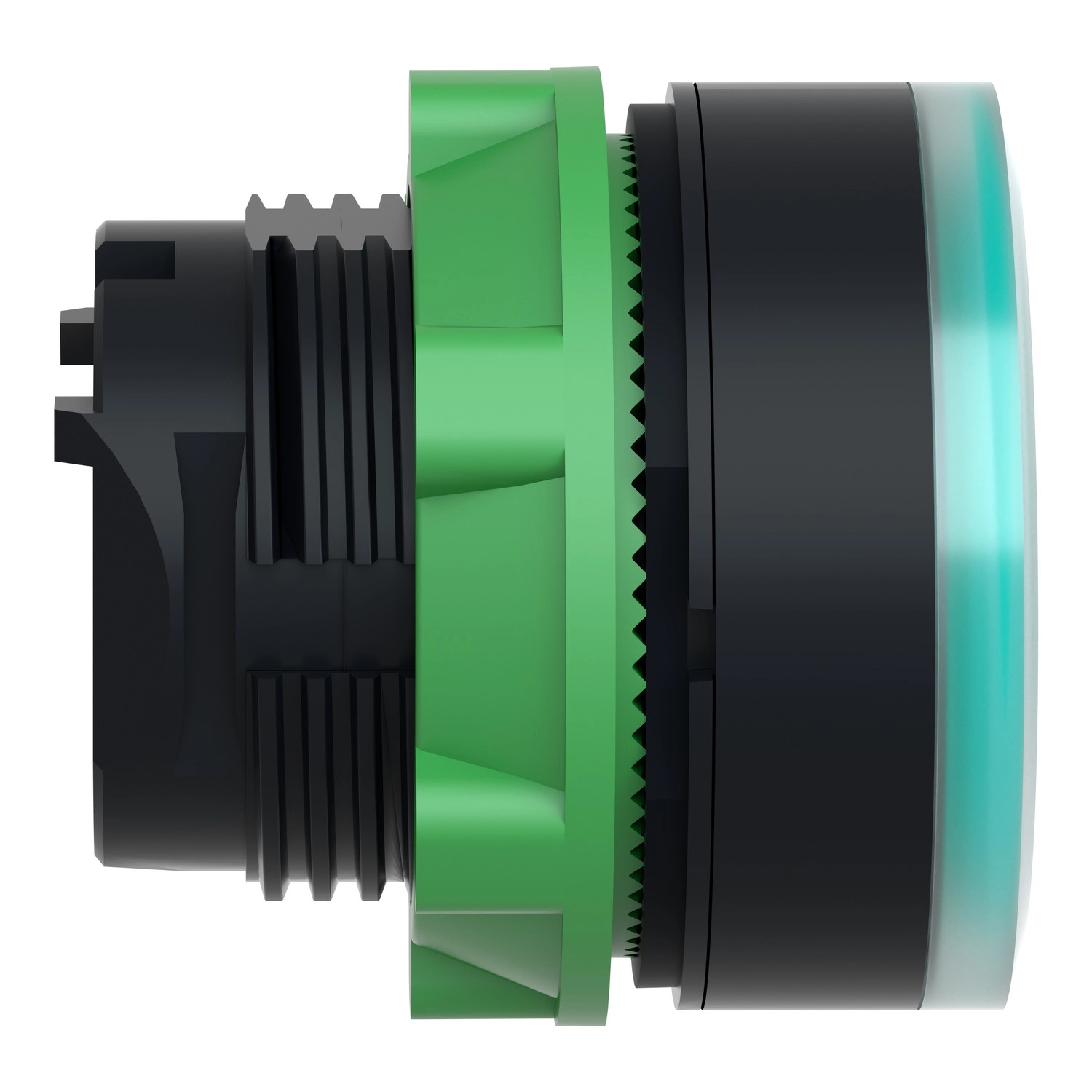

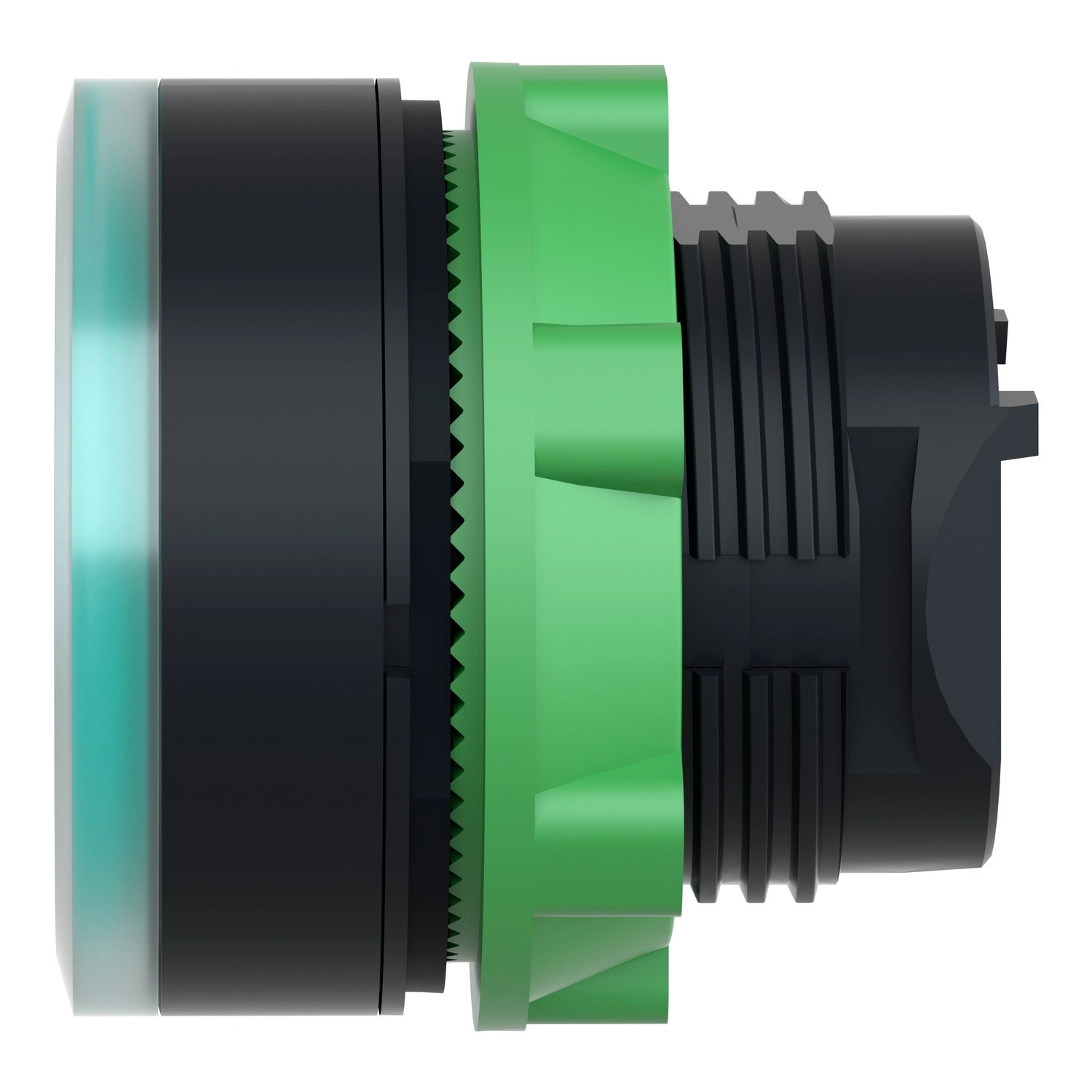

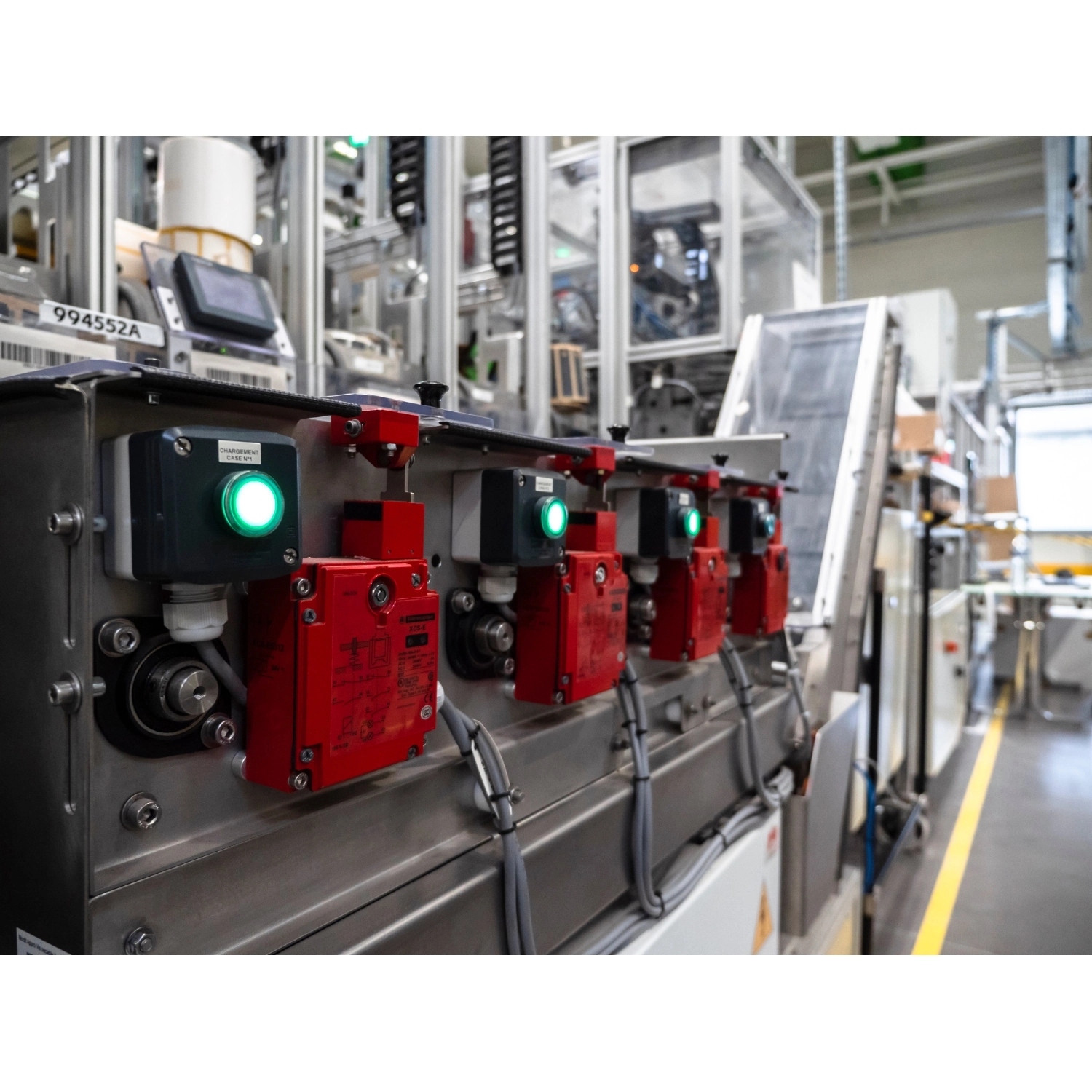

A Schneider Electric Harmony XB5 sorozat ZB5AW33 típusú zöld világítható nyomógomb feje professzionális ipari alkalmazásokhoz lett kifejlesztve, ahol fontos a megbízható működés és a kiváló minőség. Ez a termék ideális választás vezérlőpanelekhez, kapcsolószekrényekhez és ipari berendezésekhez, ahol szükséges a működési állapot vizuális visszajelzése.
A ZB5AW33 nyomógomb fej 22 mm-es standard szerelőnyílásba illeszthető, sötétszürke műanyag kerettel és zöld, jelölés nélküli nyomófelülettel rendelkezik. A rugós visszatérésű mechanizmus biztosítja, hogy a gomb mindig alaphelyzetbe térjen vissza a nyomás megszűnése után, így ideális pillanatnyi vezérlési funkciókhoz. A termék kompatibilis a BA 9s típusú izzókkal, amelyek könnyen beszerelhetők a nyomógomb fejbe a megfelelő megvilágítás érdekében.
A Harmony XB5 sorozat kiemelkedő műszaki tulajdonságokkal rendelkezik. A ZB5AW33 különösen ellenálló a szélsőséges környezeti hatásokkal szemben, amit a magas szintű védettségi besorolások is bizonyítanak: IP66, IP67, IP69 és IP69K, valamint NEMA 13 és NEMA 4X. Ez a nyomógomb -40°C és +55°C közötti üzemi hőmérséklettartományban használható, így a legszélsőségesebb körülmények között is megbízhatóan működik. A termék különleges ellenállóképességgel rendelkezik a nagynyomású mosással szemben (7000000 Pa 55°C-on, 0,1 m távolságról), valamint kiemelkedő mechanikai tartóssággal bír, akár 10 millió kapcsolási ciklust is kibír.
A ZB5AW33 nyomógomb fej több elektromos összeállítási kóddal is használható, többek között M7, M8, M9 és MF2 konfigurációkban, ami rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken. A termék pontos méretei: 29 mm szélesség, 29 mm magasság és 32 mm mélység. Használható XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal. A nyomógomb megfelel a legfontosabb nemzetközi szabványoknak, mint például az IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, és rendelkezik számos nemzetközi tanúsítvánnyal, többek között CSA, DNV, BV, LROS és UL minősítéssel. A termék ellenáll az 5 gn vibrációnak (2-500 Hz frekvenciatartományban) és a 30 gn illetve 50 gn sokkhatásnak is, ami bizonyítja kivételes tartósságát ipari környezetben.
Schneider Electric Harmony XB5 - ZB5AW33 - műanyag világító nyomógomb fej, Ø22, visszatérő, BA9s izzóhoz, zöld műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Világítható nyomógomb fej
Rövid név: ZB5
Kompatibilitás: BA 9s
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Műszaki jellemzők
Fejforma: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, sima, jelölés nélküli
Működtető kiegészítő információk: Sima lencsével
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 32 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 kapcsolási ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Kupak/működtető vagy lencse színe: Zöld
Jelölés: Jelölés nélküli
Elektromos adatok
Elektromos összeállítási kód:
M7: <6 érintkező egyes blokkok használatával elölről szerelve BA 9s-sel
M8: <6 érintkező egyes és kettős blokkok használatával elölről szerelve BA 9s-sel
M9: <2 érintkező egyes blokkok használatával elölről szerelve BA 9s-sel és transzformátorral
MF2: <2 érintkező egyes blokkok használatával elölről szerelve BA 9s-sel
Eszköz bemutatása: Alap részegységek
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...55 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, GB 14048.5, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
