A Schneider Electric Harmony XB5 sorozatú ZB5AW313S világító nyomógomb fej kiváló választás az ipari környezetben történő vezérlési feladatokhoz. Ez a termék egy kompakt, mégis rendkívül strapabíró megoldás, amely könnyedén illeszkedik a modern ipari vezérlőpanelek követelményeihez, és tökéletesen alkalmas magas megbízhatóságot igénylő alkalmazásokhoz.

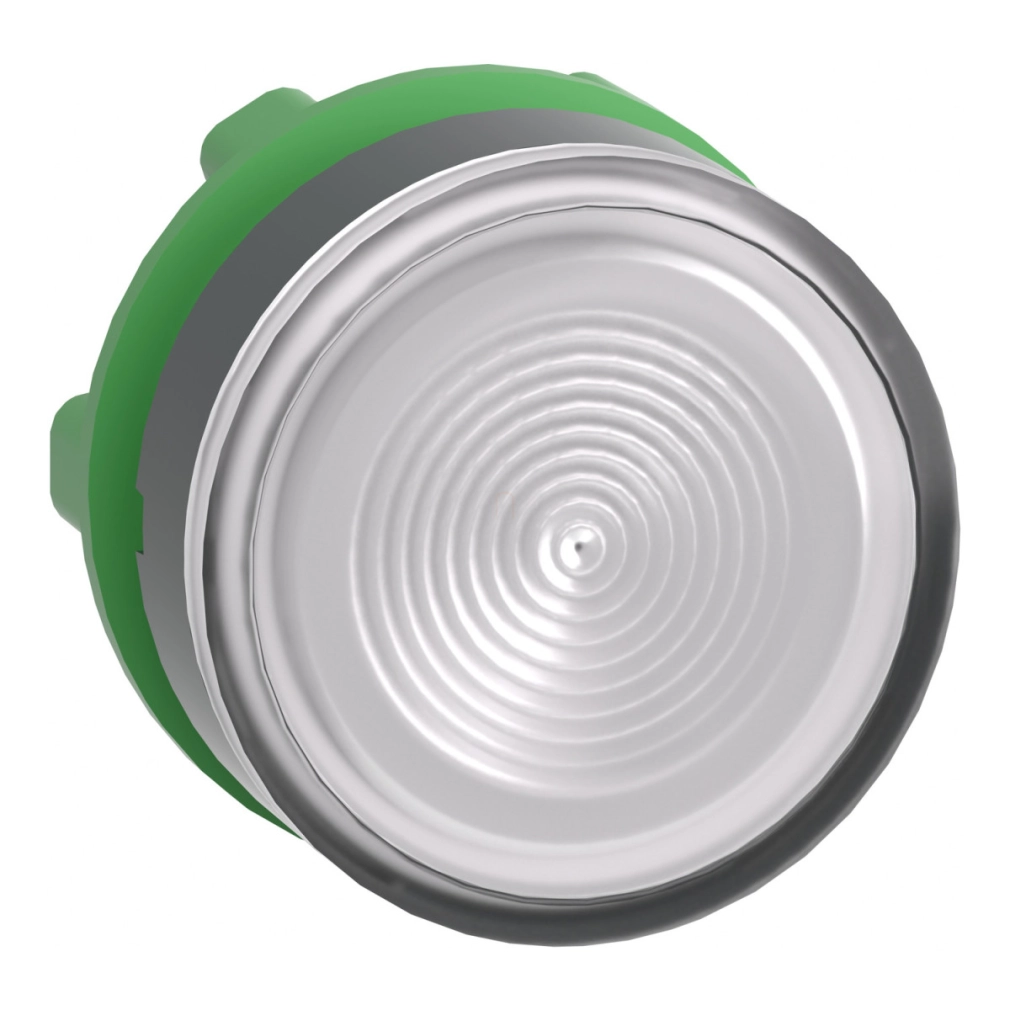

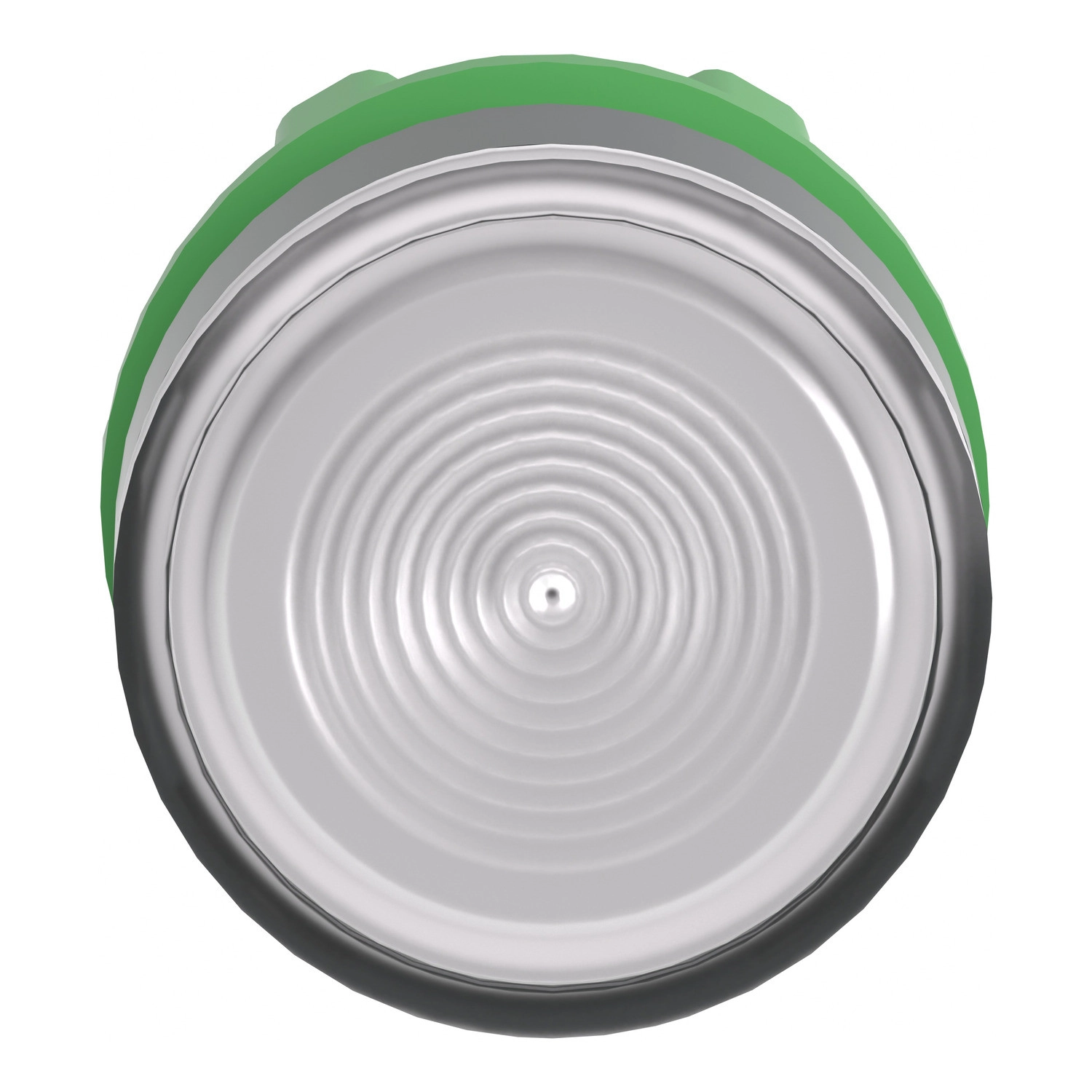

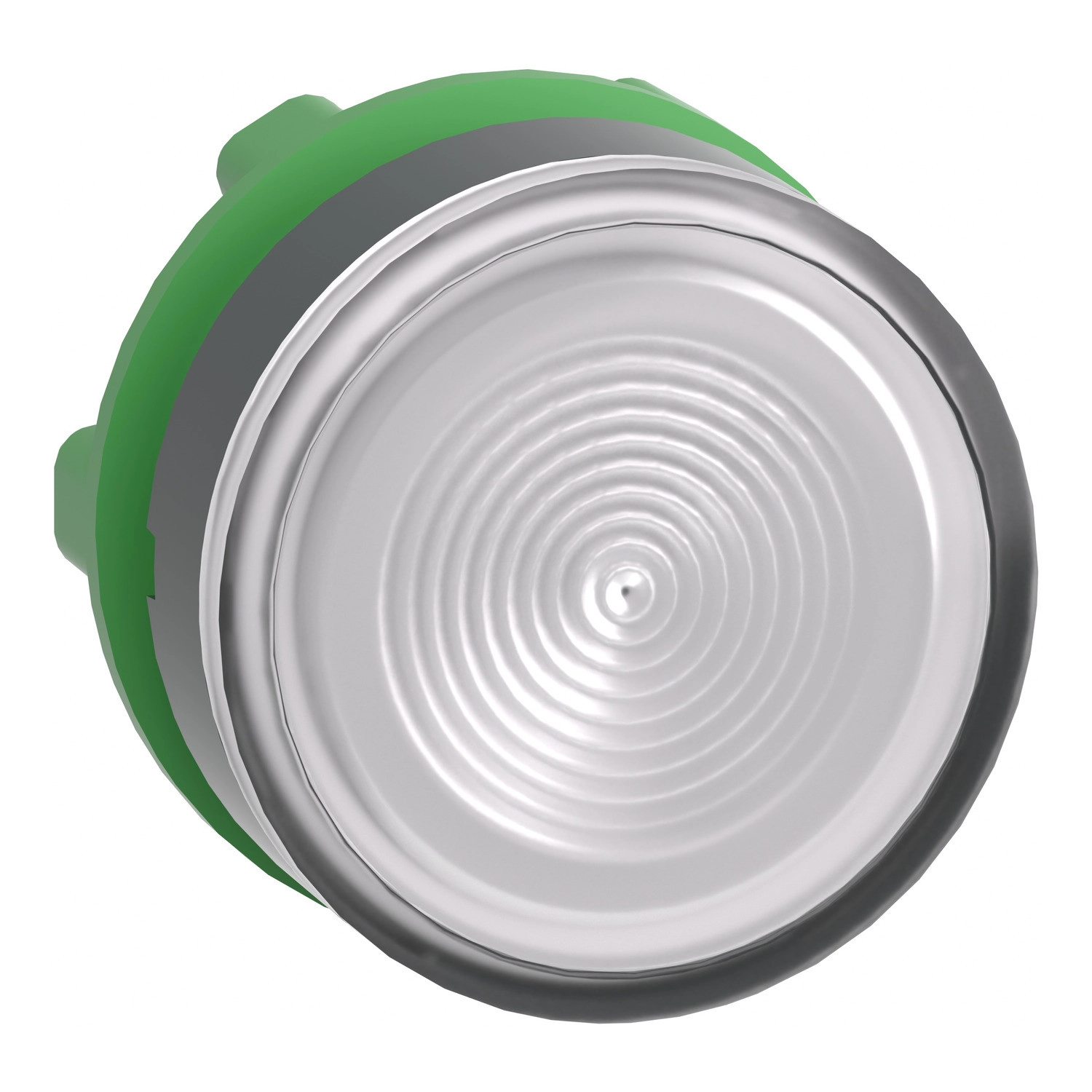

A ZB5AW313S világító nyomógomb fej fehér, sima kialakítású, és hornyolt lencsével rendelkezik, amely biztosítja a megfelelő láthatóságot még magas környezeti megvilágítás mellett is. A 22 mm-es szabványos szerelési átmérővel könnyen beilleszthető a legtöbb ipari panelbe. A termék rugós visszatérő mechanizmussal van ellátva, így ideális ideiglenes működtetéshez, mint például indítás, leállítás vagy egyéb pillanatnyi vezérlési funkciók. Kompatibilis a Schneider Electric univerzális LED blokkjaival, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési rendszerekben.
A műszaki paramétereket tekintve a ZB5AW313S rendkívül ellenálló: IP66, IP67, IP69 és IP69K védettséggel rendelkezik, így tökéletesen ellenáll a pornak és a víznek. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék kiváló védelmi képességeinek. A mechanikai élettartama impresszív, akár 10 millió kapcsolási ciklusra is képes, ami hosszú távú, megbízható működést garantál. A termék különleges ellenálló képességgel rendelkezik a nagy nyomású mosással szemben is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen hasznos élelmiszeripari vagy más, rendszeres tisztítást igénylő környezetben.

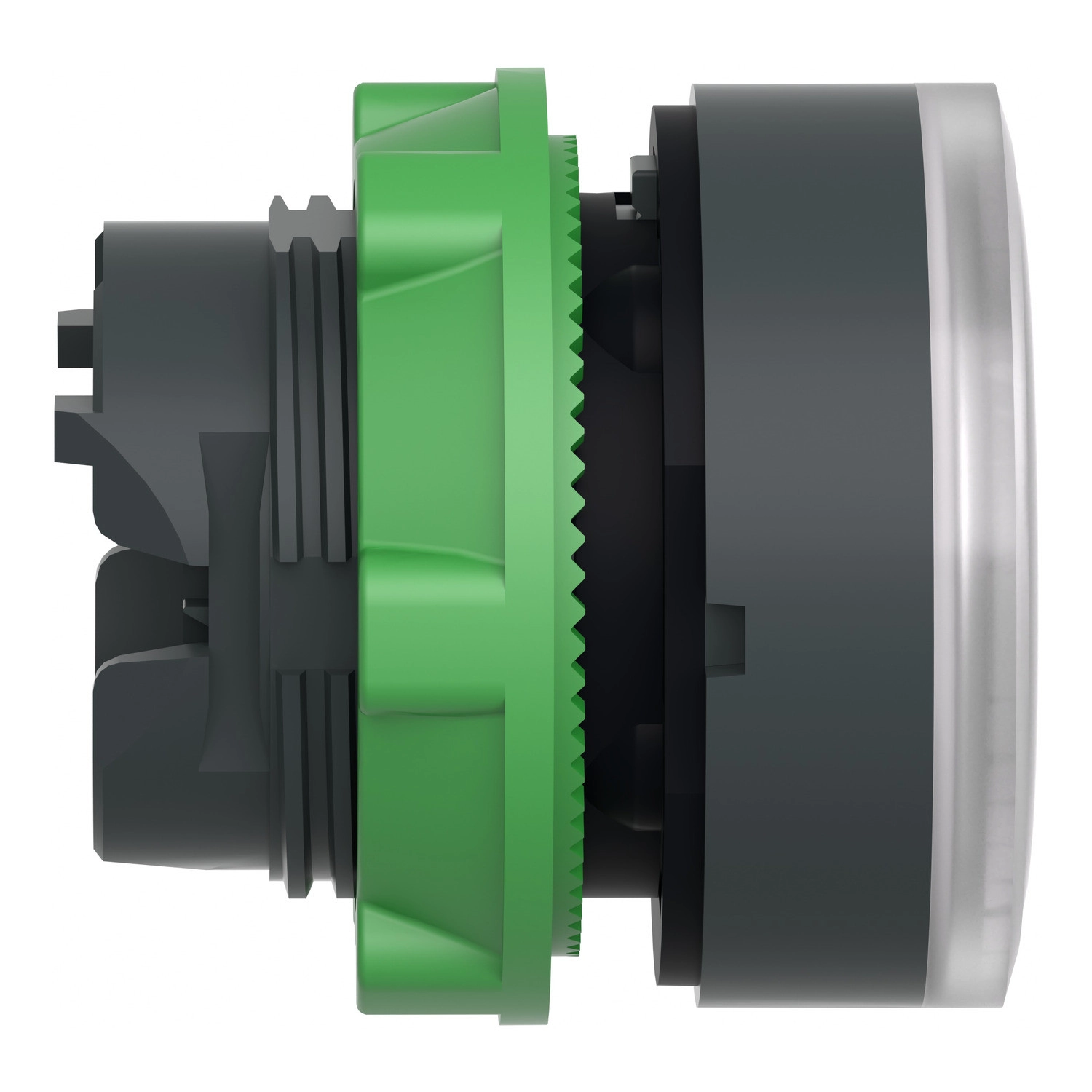

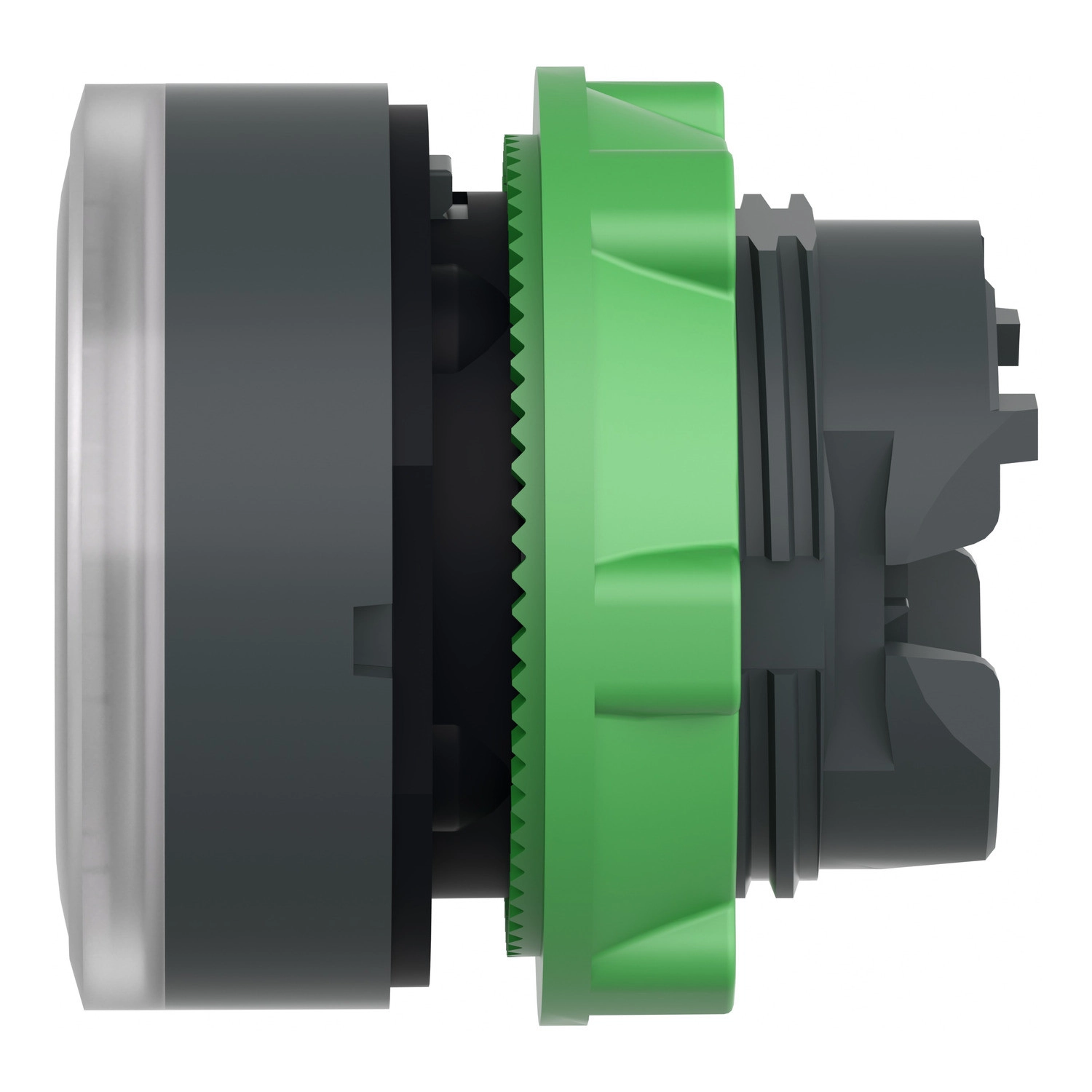

A ZB5AW313S fej sötétszürke műanyag kerettel rendelkezik, amely kontrasztot képez a fehér működtető felülettel. A termék kompatibilis az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal, így rugalmasan alkalmazható különböző konfigurációkban. Az elektromos összeállítási kódok (M1, M2, M6, M10, MF1, MR1) széles választéka lehetővé teszi, hogy a termék különböző kapcsolási megoldásokkal legyen használható, egészen 6 érintkezőig, különböző szerelési módokkal. A CAD méretek (szélesség: 29 mm, magasság: 29 mm, mélység: 30 mm) pontos tervezést tesznek lehetővé. A termék -40°C és +70°C közötti működési hőmérséklet-tartománnyal rendelkezik, így szélsőséges környezetben is megbízhatóan működik. A vibráció- és ütésállósága (5 gn 2-500 Hz frekvenciatartományban, illetve 30 gn 18 ms-ig és 50 gn 11 ms-ig félszinusz hullámú gyorsulás esetén) tovább növeli a termék megbízhatóságát nehéz ipari körülmények között.
Schneider Electric Harmony XB5 - ZB5AW313S - műanyag világító nyomógomb fej, Ø22, visszatérő, beépített LED - hez, hornyolt lencsével, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Működtetés típusa: Rugós visszatérő
Működtető profil: Fehér, sima, jelöletlen
Működtető kiegészítő információ: Hornyolt lencsével
Környezeti jellemző: Magas környezeti megvilágításhoz
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Fehér
Jelölés: Jelöletlen
Elektromos összeállítási kód
M1: <6 érintkezőhöz, egyszeres blokkokkal előlapi szereléssel, beépített LED-del
M2: <6 érintkezőhöz, egyszeres és kétszeres blokkokkal előlapi szereléssel, beépített LED-del
M6: <2 érintkezőhöz, egyszeres blokkokkal előlapi szereléssel, beépített LED-del és transzformátorral
M10: <2 érintkezőhöz, egyszeres blokkokkal előlapi szereléssel, beépített LED-del
MF1: <2 érintkezőhöz, egyszeres blokkokkal előlapi szereléssel, beépített LED-del
MR1: <2 érintkezőhöz, egyszeres blokkokkal hátsó szereléssel, beépített LED-del
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70°C
Működési környezeti hőmérséklet: -40...70°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Ellenállóképesség
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
