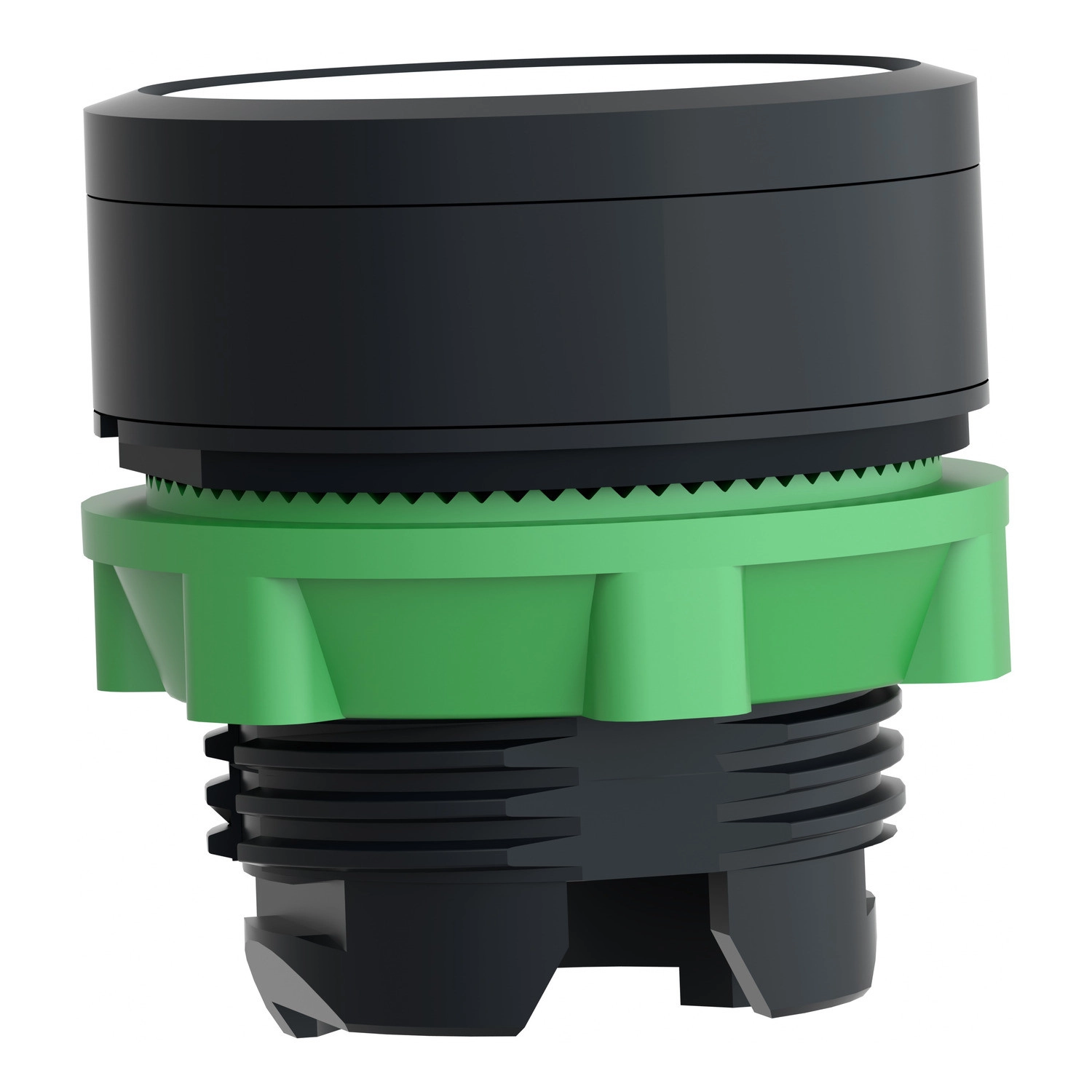

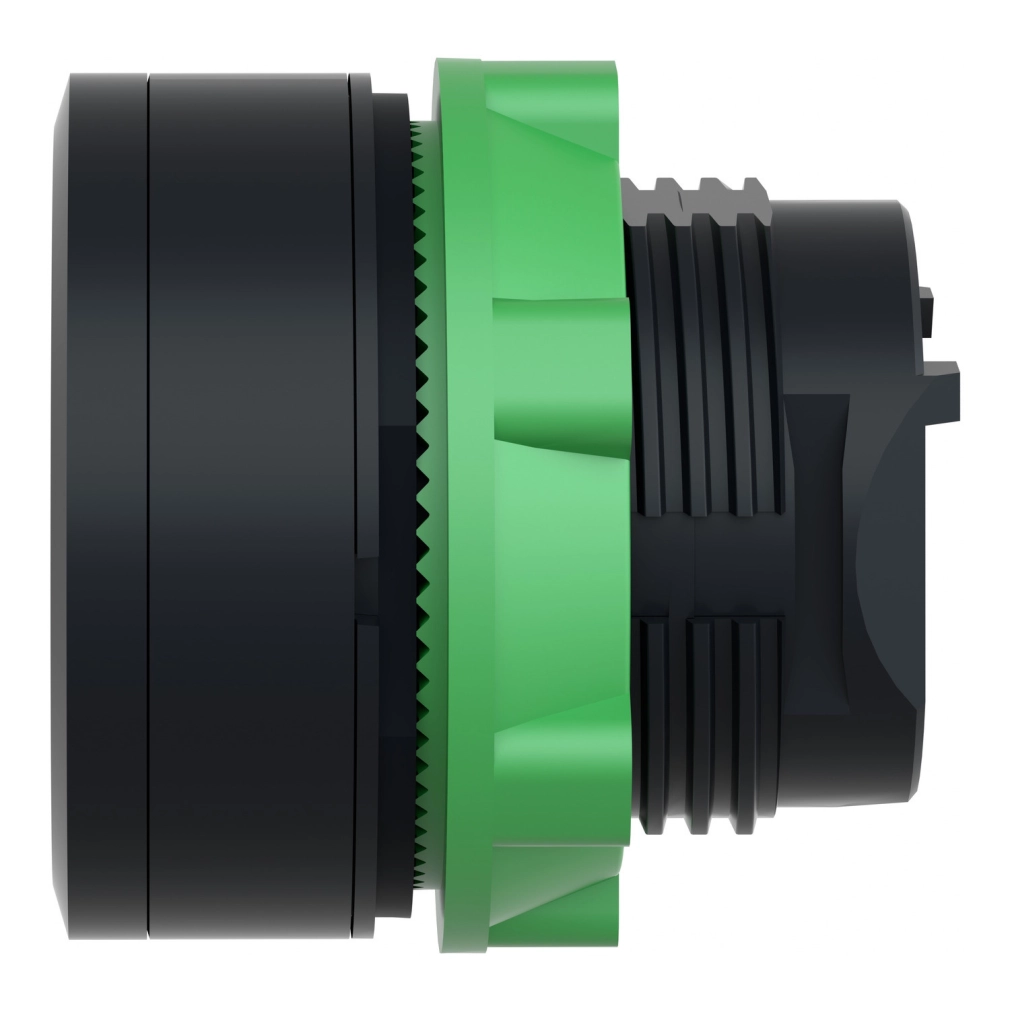

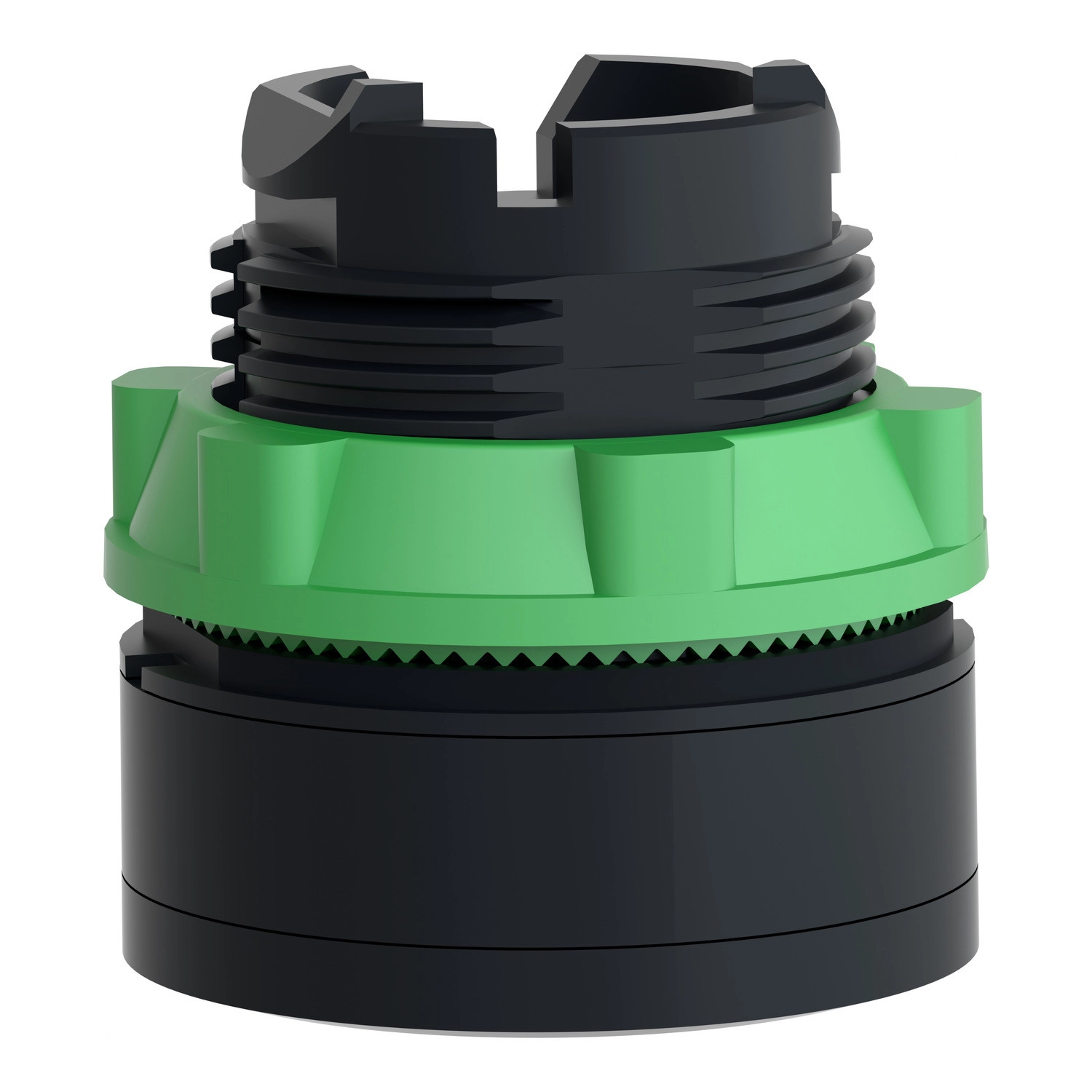

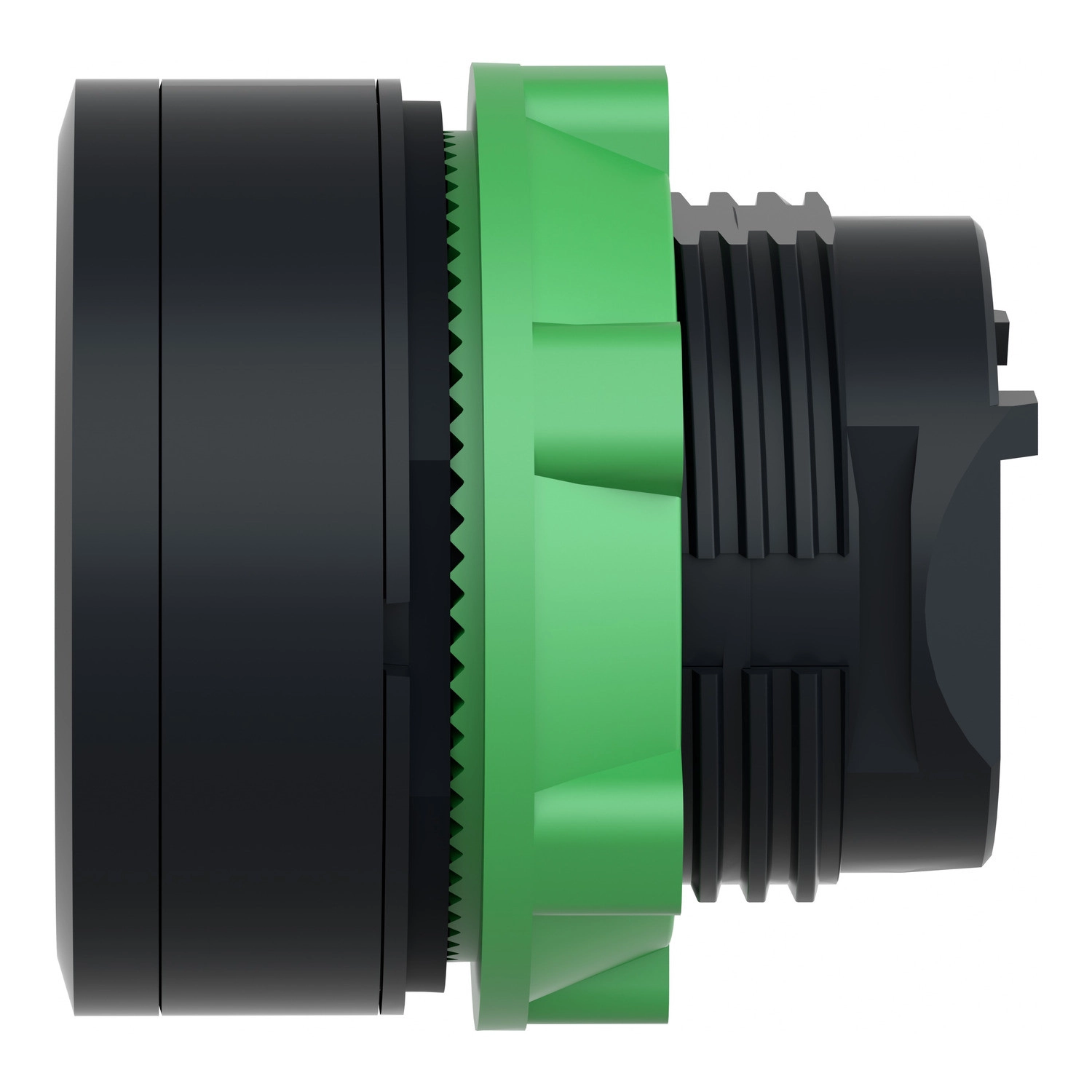

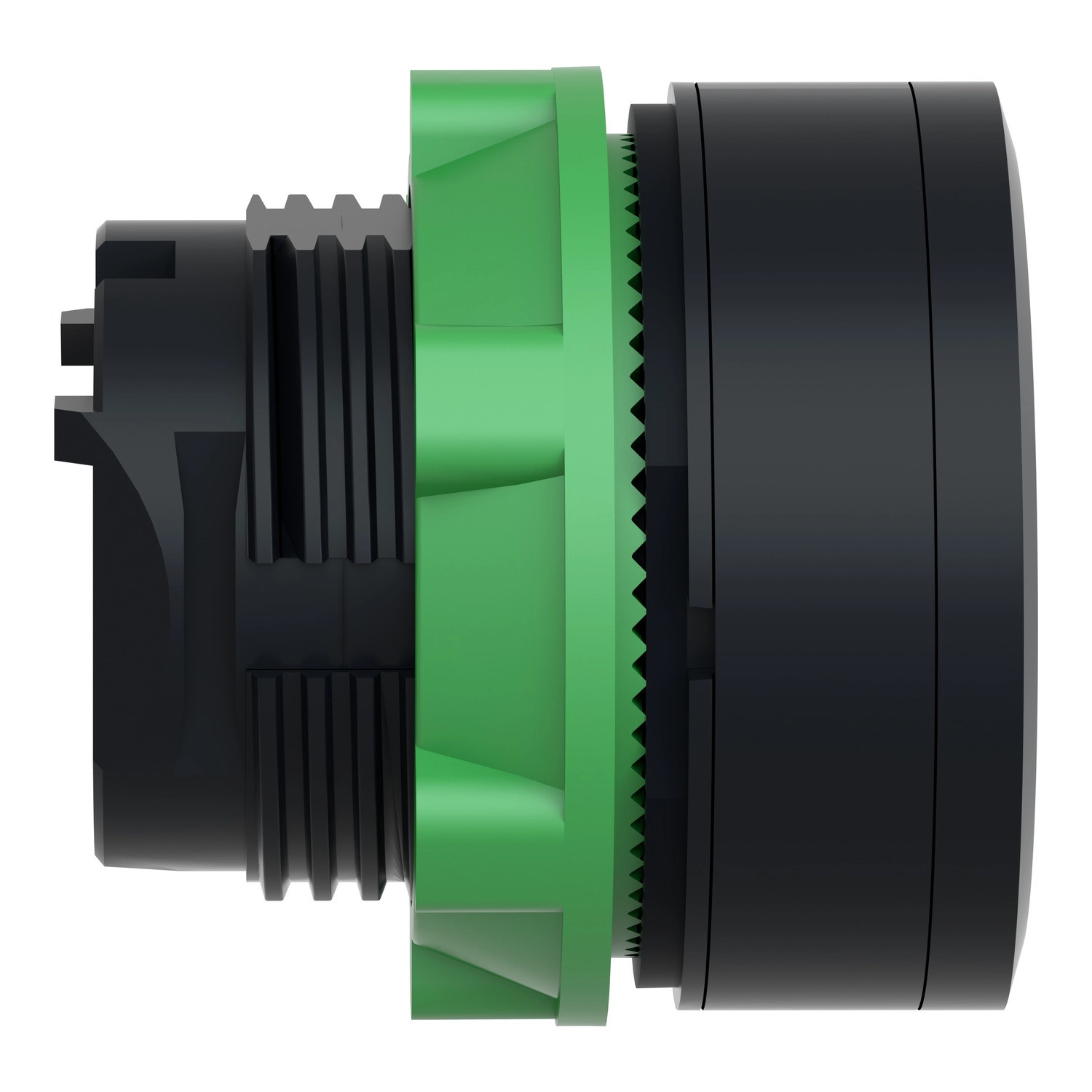

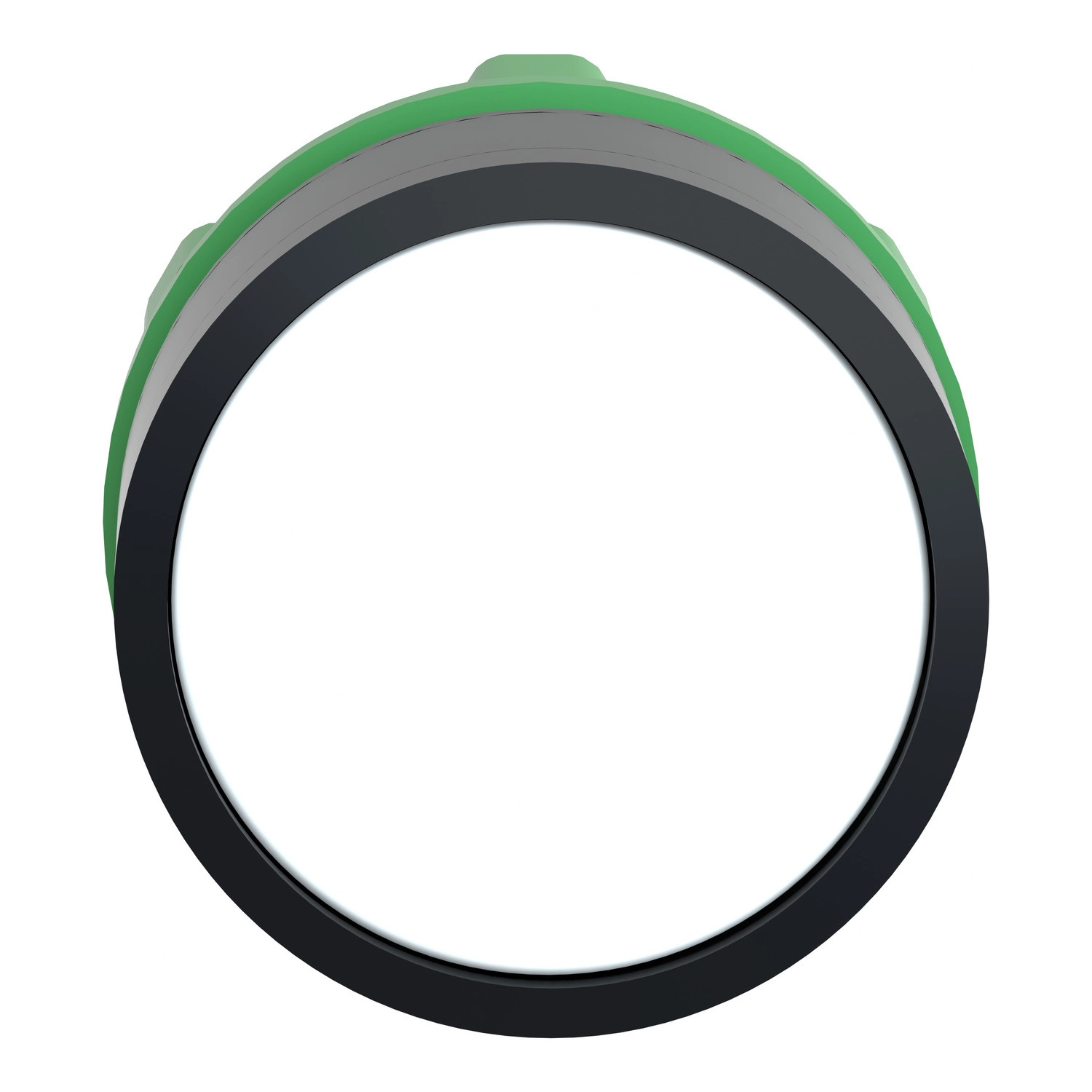

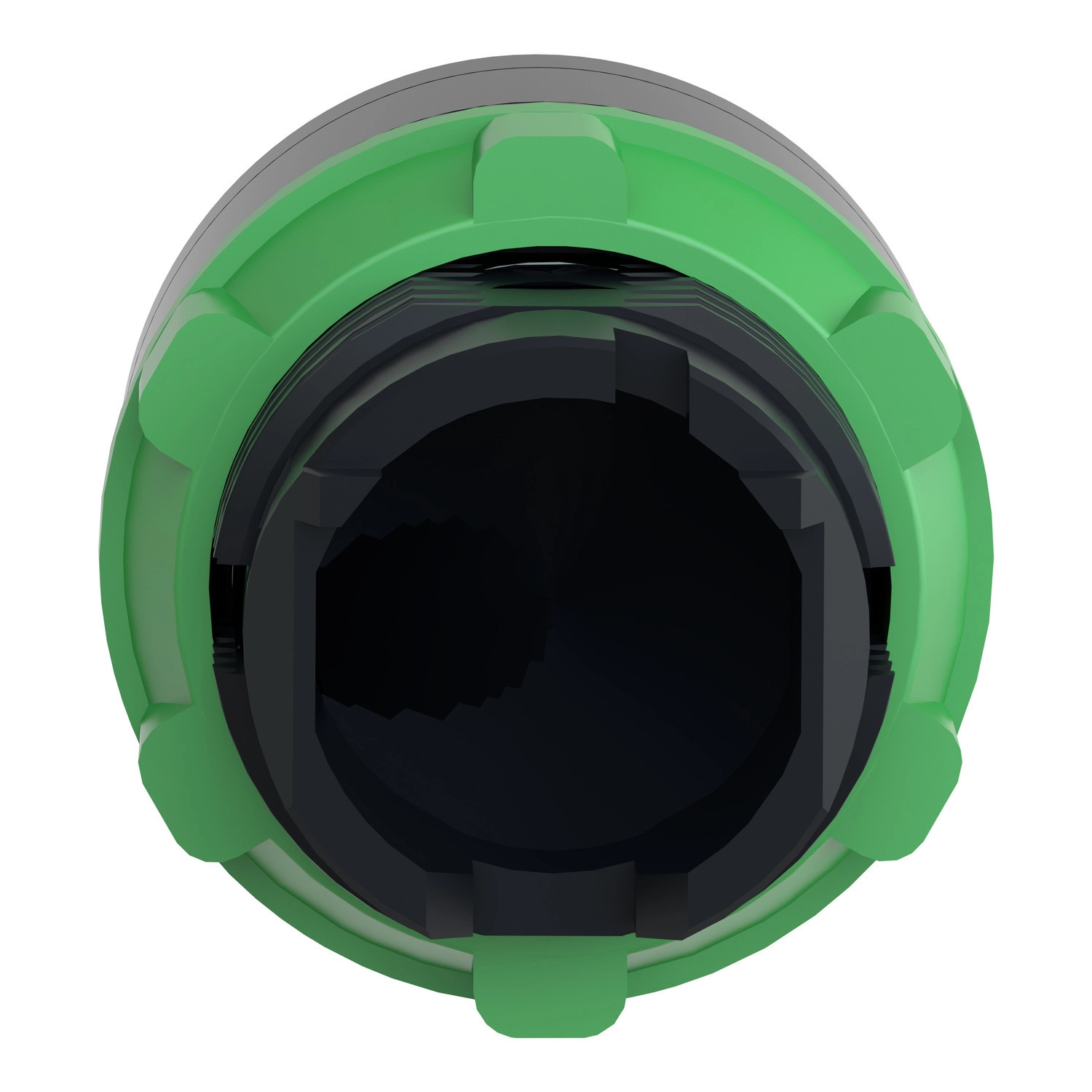

A Schneider Electric Harmony XB5 ZB5AW31 egy professzionális, fehér világítható nyomógombfej, amely a cég népszerű ipari vezérlőeszköz-sorozatának része. Ez a kiváló minőségű komponens ideális választás ipari automatizálási és vezérlési alkalmazásokhoz, ahol szükség van megbízható, jól látható és egyértelműen azonosítható kezelőfelületre.

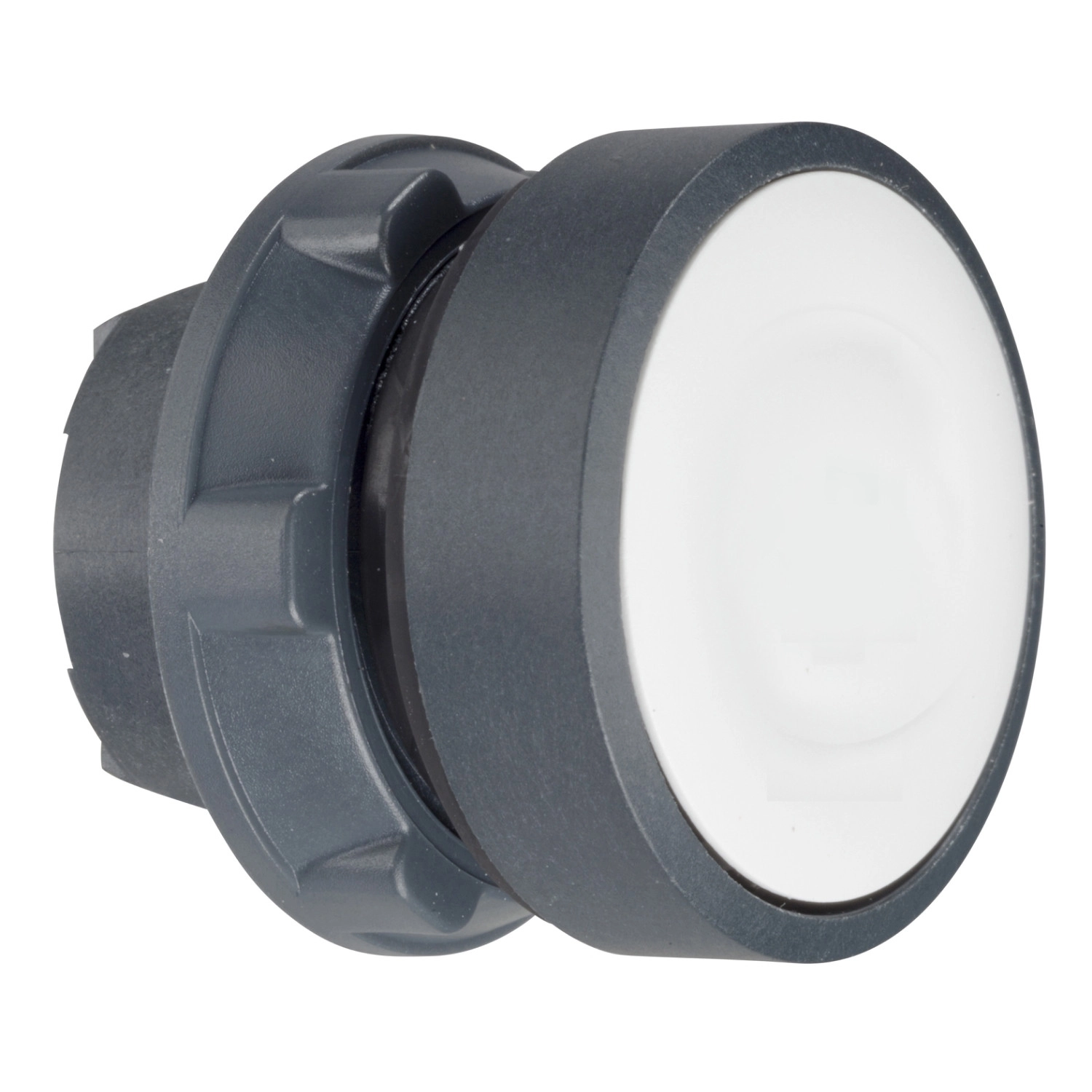

A ZB5AW31 nyomógombfej 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari kapcsolótáblával és vezérlőpanellel. A termék sötétszürke műanyag kerettel és fehér, sima felületű, jelöletlen nyomófelülettel rendelkezik, amely ideálissá teszi olyan alkalmazásokban, ahol semleges megjelenésre van szükség, vagy ahol egyedi jelölést kívánnak alkalmazni. A gombfej rugós visszatérítésű működéssel rendelkezik, amely biztosítja a biztonságos és egyértelmű kapcsolási funkciót minden használat során. A termék különlegessége, hogy átlátszó lencséje alkalmas BA9s típusú izzó befogadására, így a nyomógomb állapotát világítással is lehet jelezni, ami jelentősen növeli a kezelő informáltságát és a rendszer átláthatóságát.
A Harmony XB5 ZB5AW31 kiemelkedő műszaki paraméterekkel rendelkezik, amelyek alkalmassá teszik a legigényesebb ipari környezetben való használatra is. IP66, IP67, IP69 és IP69K védettségi szintje rendkívül magas por- és vízvédelmet biztosít, így a termék ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). A nyomógomb NEMA 13 és NEMA 4X minősítéssel is rendelkezik, IK05 mechanikai ütésállósággal bír, valamint extrém környezeti hőmérséklet-tartományban (-40...+55 °C) is megbízhatóan működik. Mechanikai élettartama kiemelkedően magas, 10 millió kapcsolási ciklus, ami hosszútávú, karbantartásmentes üzemeltetést tesz lehetővé. A termék Class II túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint.
Az eszköz különböző elektromos összeállításokban használható, többféle kódolással (M7, M8, M9, MF2), ami rugalmas alkalmazhatóságot biztosít különböző kontaktusszámú és elrendezésű kapcsolási feladatokhoz. Méretei praktikusak: CAD szélesség és magasság 29 mm, mélység 32 mm. A termék számos nemzetközi szabványnak megfelel, köztük az UL 508, IEC 60947-5-4, IEC 60947-1, GB 14048.5, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak. Ezt igazolják a különböző tanúsítványai is: CSA, DNV, BV, LROS és UL listázott. A nyomógomb kiváló rezgésállósággal (5 gn, f=2...500 Hz) és ütésállósággal (30/50 gn) rendelkezik, az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően.
Schneider Electric Harmony XB5 - ZB5AW31 - műanyag világító nyomógomb fej, Ø22, visszatérő, BA9s izzóhoz, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Világítható nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: BA 9s
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típus: Standard
Működtető egység formája: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Fehér, sima, jelöletlen
Működtető kiegészítő információ: Sima lencsével
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 32 mm
Teljesítmény
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Sapka/működtető vagy lencse színe: Fehér
Jelölés: Jelöletlen
Elektromos jellemzők
Elektromos összeállítási kód: M7 <6 érintkezőhöz egyes blokkok használatával előlapra szereléshez BA 9s-vel
M8 <6 érintkezőhöz egyes és dupla blokkok használatával előlapra szereléshez BA 9s-vel
M9 <2 érintkezőhöz egyes blokkok használatával előlapra szereléshez BA 9s-vel és transzformátorral
MF2 <2 érintkezőhöz egyes blokkok használatával előlapra szereléshez BA 9s-vel
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…55 °C
Túlfeszültség kategória: II. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, GB 14048.5, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
