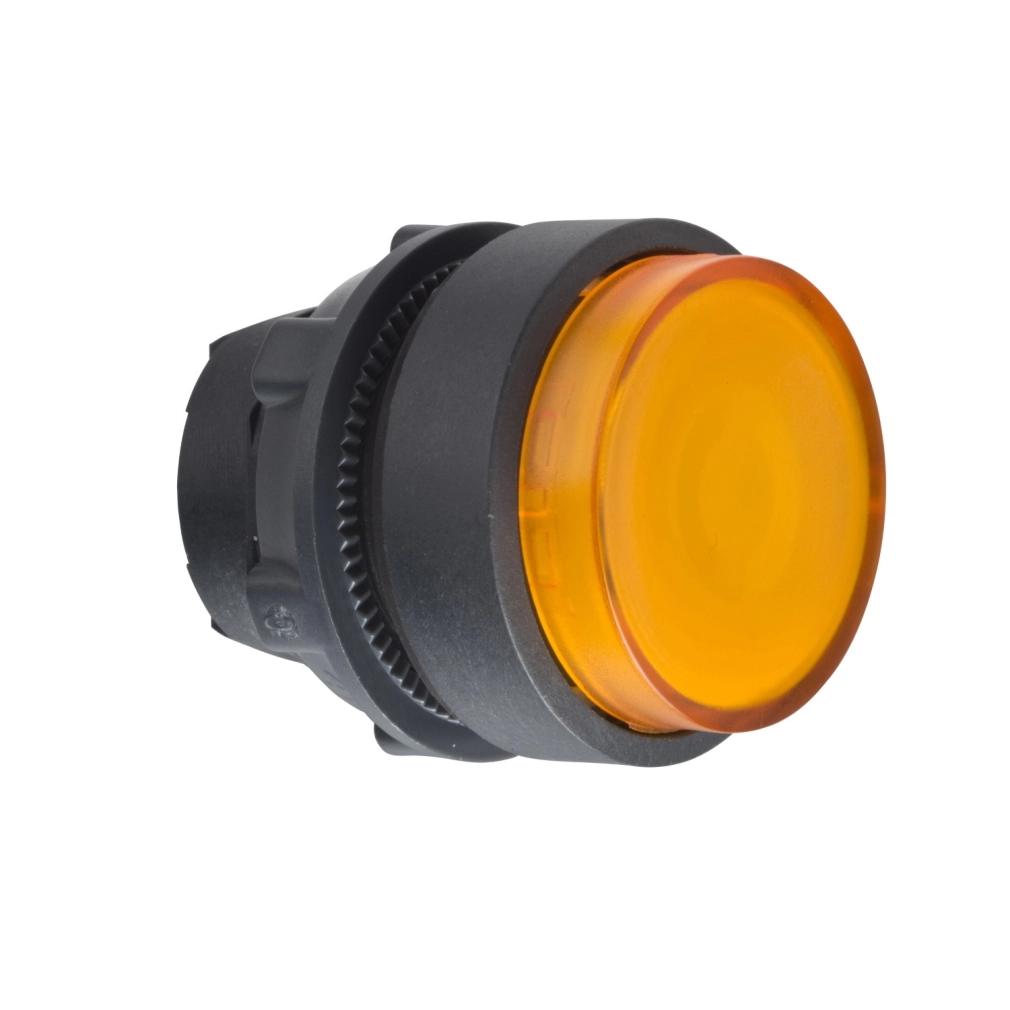

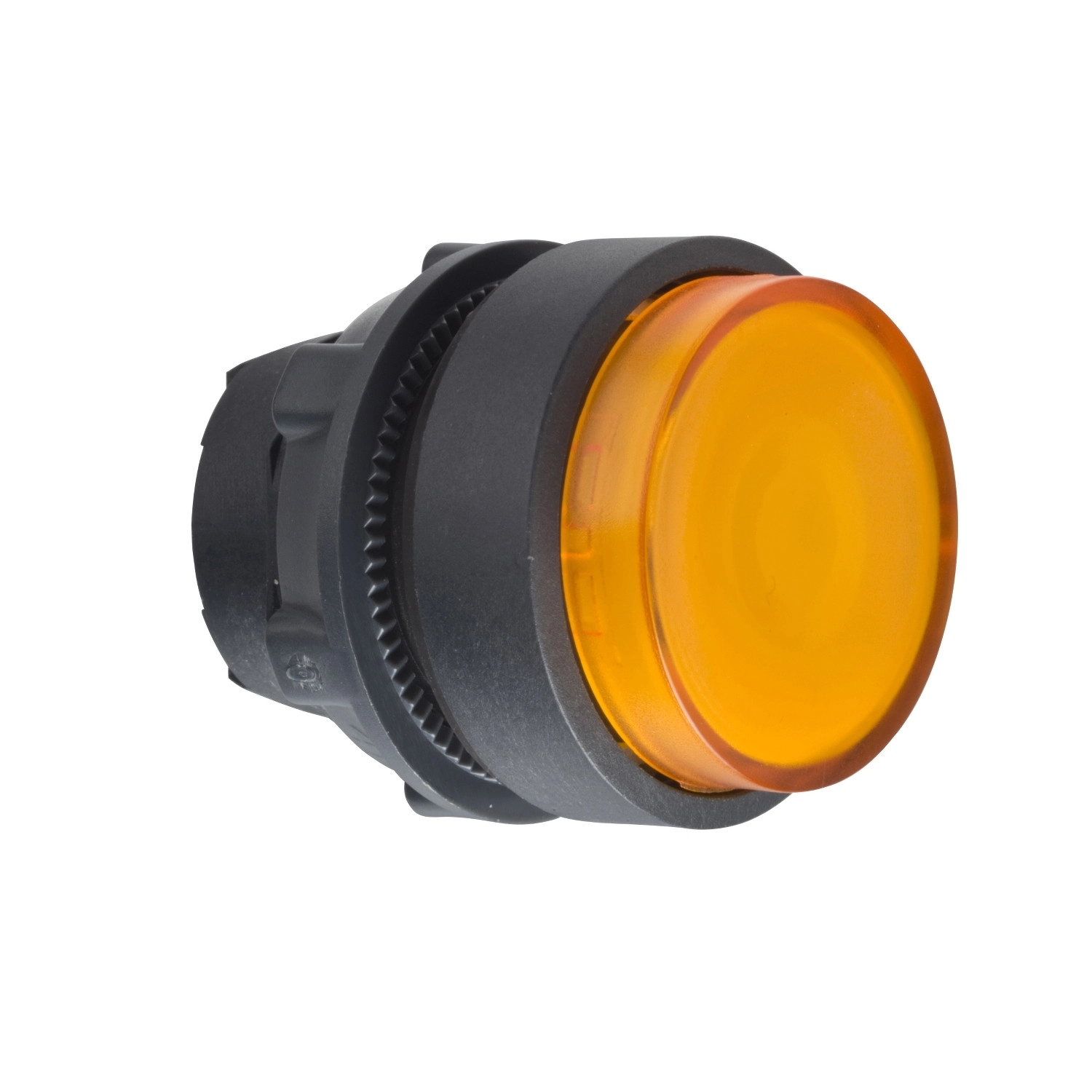

A Schneider Electric Harmony XB5 sorozatához tartozó ZB5AW15 egy kiváló minőségű, narancssárga színű, kiálló megjelenésű világító nyomógomb fej, amely ipari vezérlőpanelek és kapcsolótáblák kialakításánál nélkülözhetetlen komponens. Ez a 22 mm átmérőjű, rugós visszatérésű kezelőszerv a megbízhatóság és tartósság megtestesítője, mely tökéletesen illeszkedik a Harmony termékcsalád kimagasló műszaki színvonalához.
A ZB5AW15 narancssárga világító nyomógomb fej BA9s típusú izzóval működik, amely biztosítja a láthatóságot akár gyengébb fényviszonyok mellett is. A termék sötétszürke műanyag rögzítőgyűrűvel rendelkezik, ami kontrasztos hátteret biztosít a narancssárga kezelőfelületnek, ezáltal növelve a láthatóságot és a használati értéket. A nyomógomb standard típusú, kerek kialakítású jelzőegység fejjel rendelkezik, és sima lencsével van ellátva, jelölés nélküli kivitelben.
A ZB5AW15 kiemelkedő műszaki paraméterei közé tartozik az IP66, IP69 és IP69K védettségi fokozat, amely kiválóan ellenáll a por és a víz behatolásának, valamint a NEMA 13 és NEMA 4X szabványoknak is megfelel. Az IK05 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben. A nyomógomb ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak is 55 °C hőmérsékleten, 0,1 m távolságból. Mechanikai élettartama rendkívül hosszú, akár 10 millió kapcsolási ciklust is kibír, ami kimagasló értéket jelent a kategóriájában. A termék működési hőmérséklet-tartománya -40 és +55 °C között van, így extrém környezeti feltételek mellett is megbízhatóan működik.
A ZB5AW15 nyomógomb fej CAD méretei: 29 mm szélesség, 29 mm magasság, és 32 mm mélység. A termék különböző elektromos összeállításokban használható a kompatibilitási kódok szerint: M7 kód esetén maximum 6 érintkezővel elülső rögzítéssel és BA 9s izzóval, M8 kód esetén maximum 6 érintkezővel elülső rögzítéssel egyszeres és kettős blokkokkal és BA 9s izzóval, M9 kód esetén maximum 2 érintkezővel elülső rögzítéssel BA 9s izzóval és transzformátorral, valamint MF2 kód esetén maximum 2 érintkezővel elülső rögzítéssel BA 9s izzóval. A termék kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, ami tovább növeli a felhasználási területek körét.
A ZB5AW15 a nemzetközi szabványoknak megfelelő tanúsítványokkal rendelkezik, beleértve a CSA, DNV, BV, LROS és UL minősítéseket. Megfelel az IEC 60947-5-1, GB 14048.5, CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 szabványoknak, ami biztosítja a globális használhatóságot és a magas minőségi elvárásoknak való megfelelést. A termék ellenáll az 5 gn rezgésterhelésnek (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint a 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütéseknek fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5AW15 - narancssárga kiálló világító nyomógomb fej Ø22 visszatérő BA9 - cel műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító nyomógomb fej
Rövid terméknév: ZB5
Termék kompatibilitás: BA 9s
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Narancssárga kiálló, jelölés nélküli
Működtető kiegészítő információk: Sima lencsével
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 32 mm
Ellenállás nagynyomású mosásra: 7000000 Pa 55 °C hőmérsékleten, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Sapka/működtető vagy lencse színe: Narancssárga
Jelölés: Jelölés nélküli
Elektromos összeállítási kód: M7 maximum 6 érintkezőhöz egyszeres blokkokkal elülső rögzítéssel és BA 9s izzóval
M8 maximum 6 érintkezőhöz egyszeres és kettős blokkokkal elülső rögzítéssel és BA 9s izzóval
M9 maximum 2 érintkezőhöz egyszeres blokkokkal elülső rögzítéssel BA 9s izzóval és transzformátorral
MF2 maximum 2 érintkezőhöz egyszeres blokkokkal elülső rögzítéssel BA 9s izzóval
Eszköz prezentáció: Alapvető részegységek
Környezet
Védő kezelés: TC
Üzemi környezeti hőmérséklet: -40...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, GB 14048.5, CSA C22.2 No 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
