A Schneider Electric Harmony XB5 sorozatú ZB5AW113C0 világító nyomógomb fej tökéletes választás ipari vezérlőpultokhoz és kapcsolószekrényekhez, ahol a megbízhatóság és a jól láthatóság alapvető követelmény. Ez a prémium minőségű termék a Harmony XB5 családba tartozik, amely világszerte elismert az ipari vezérlőeszközök területén.

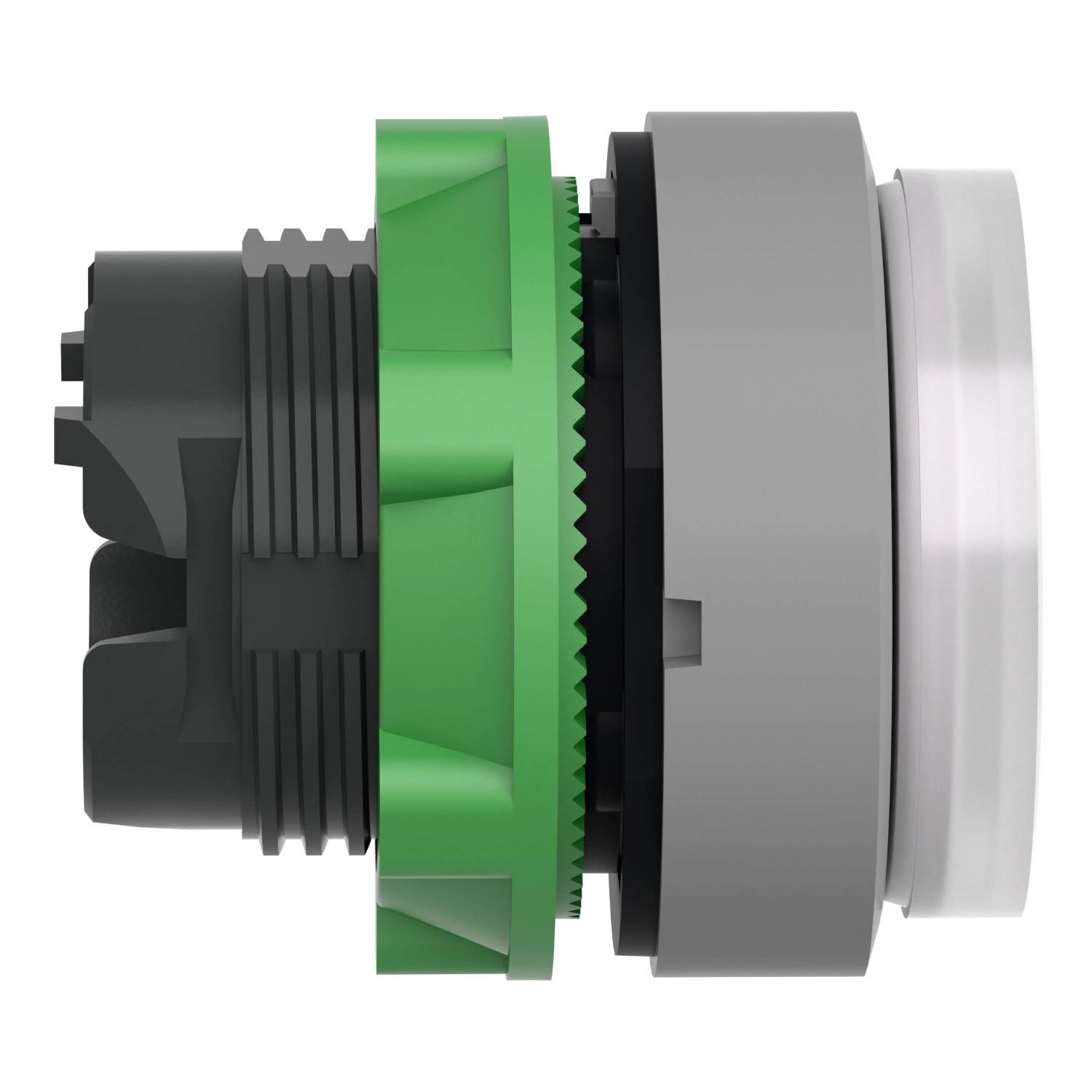

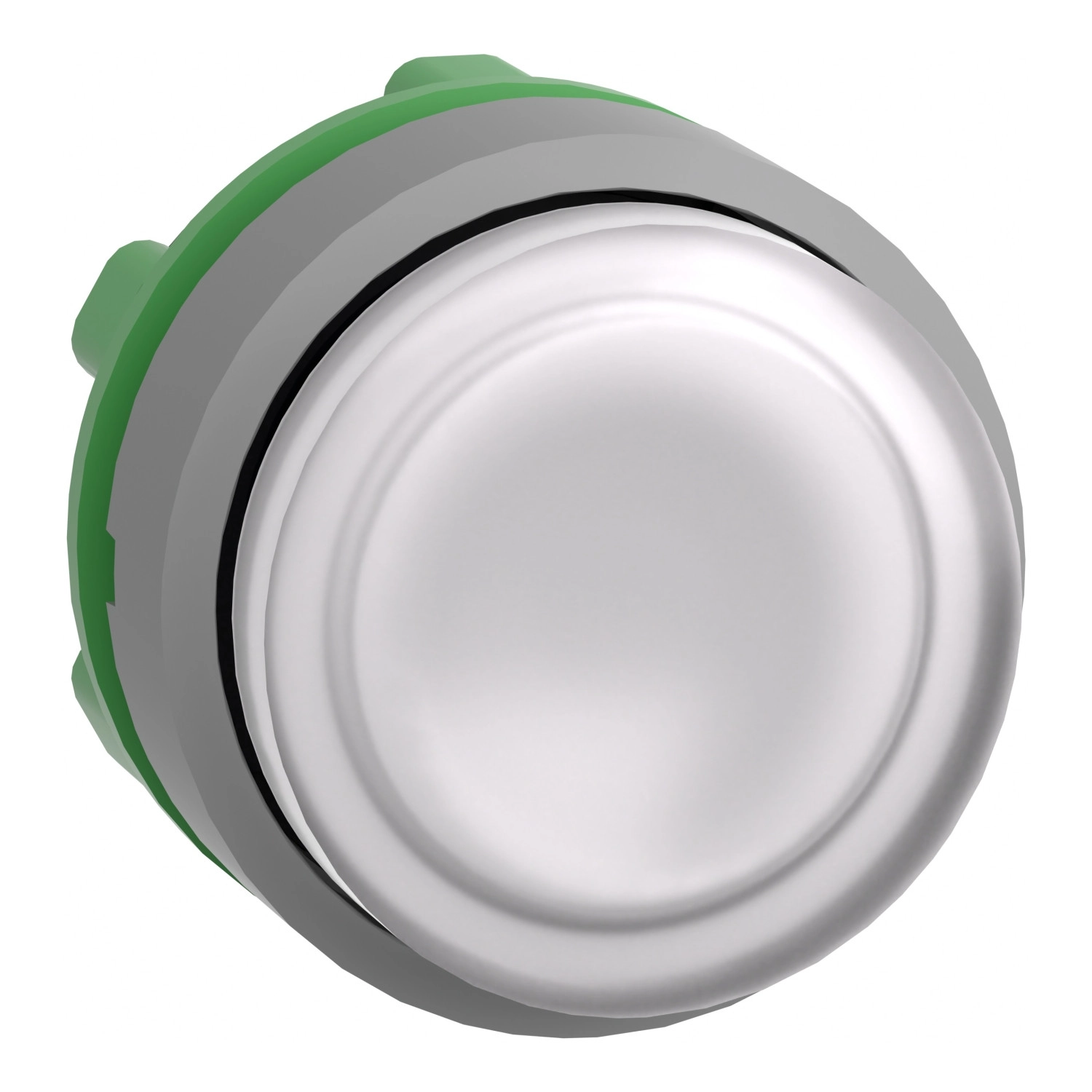

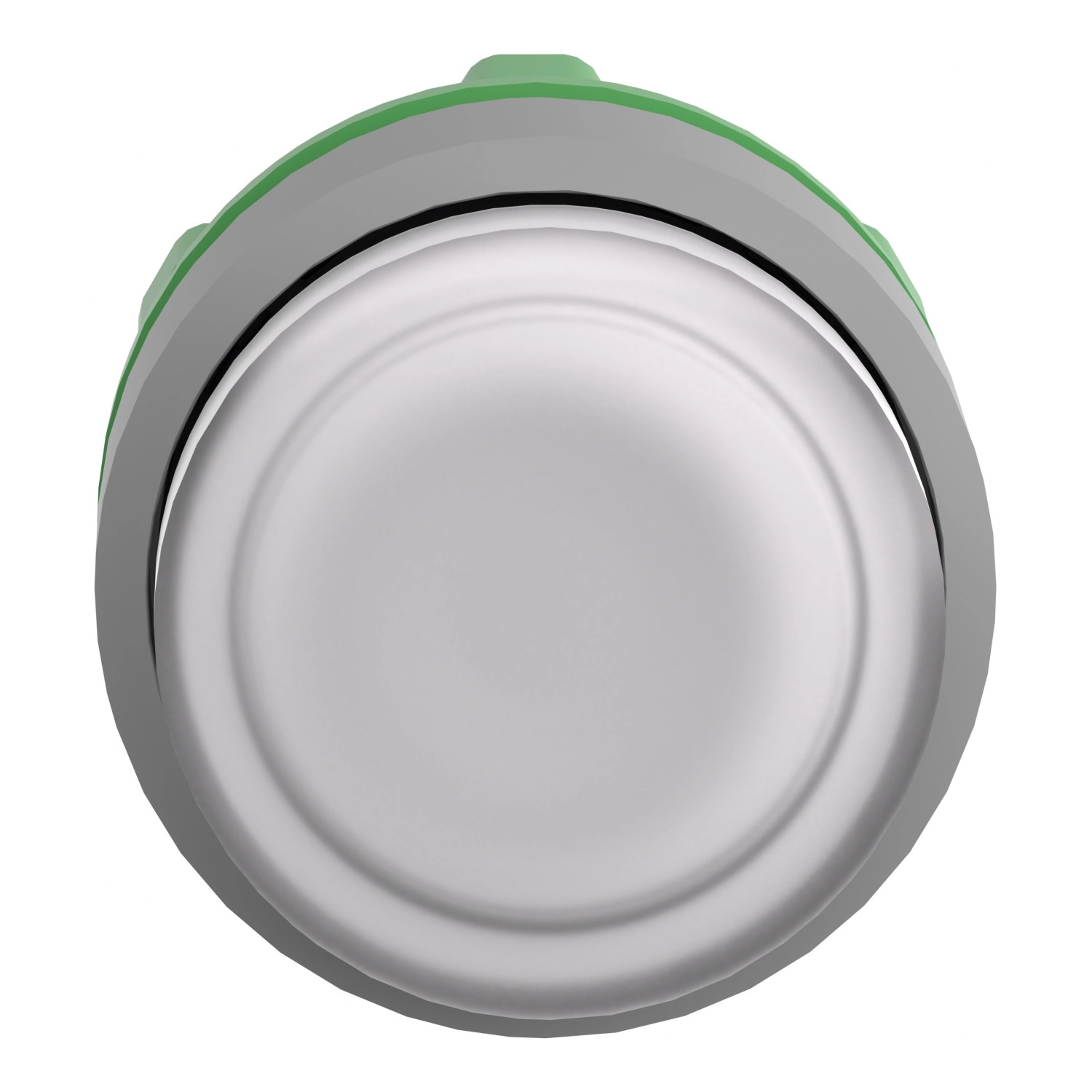

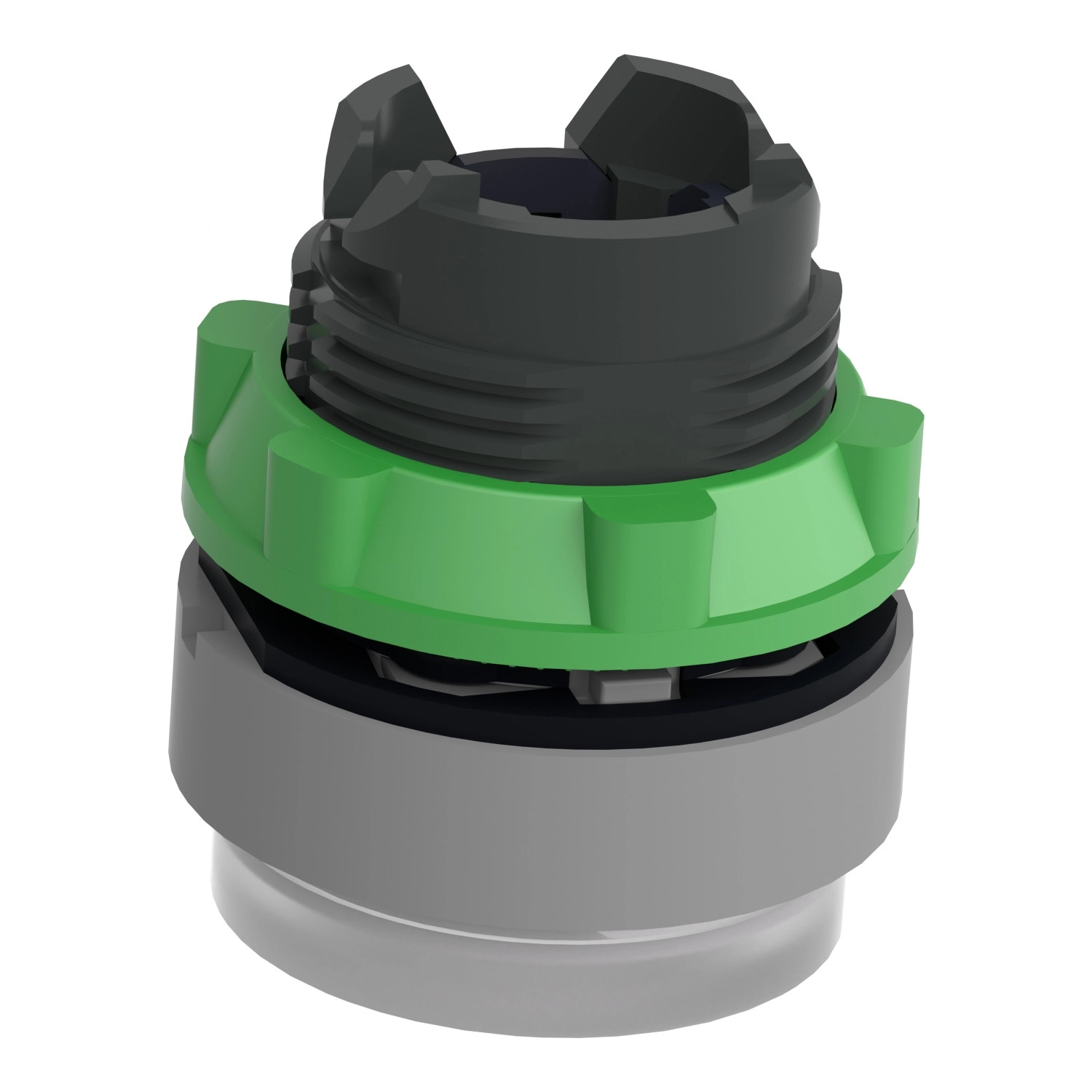

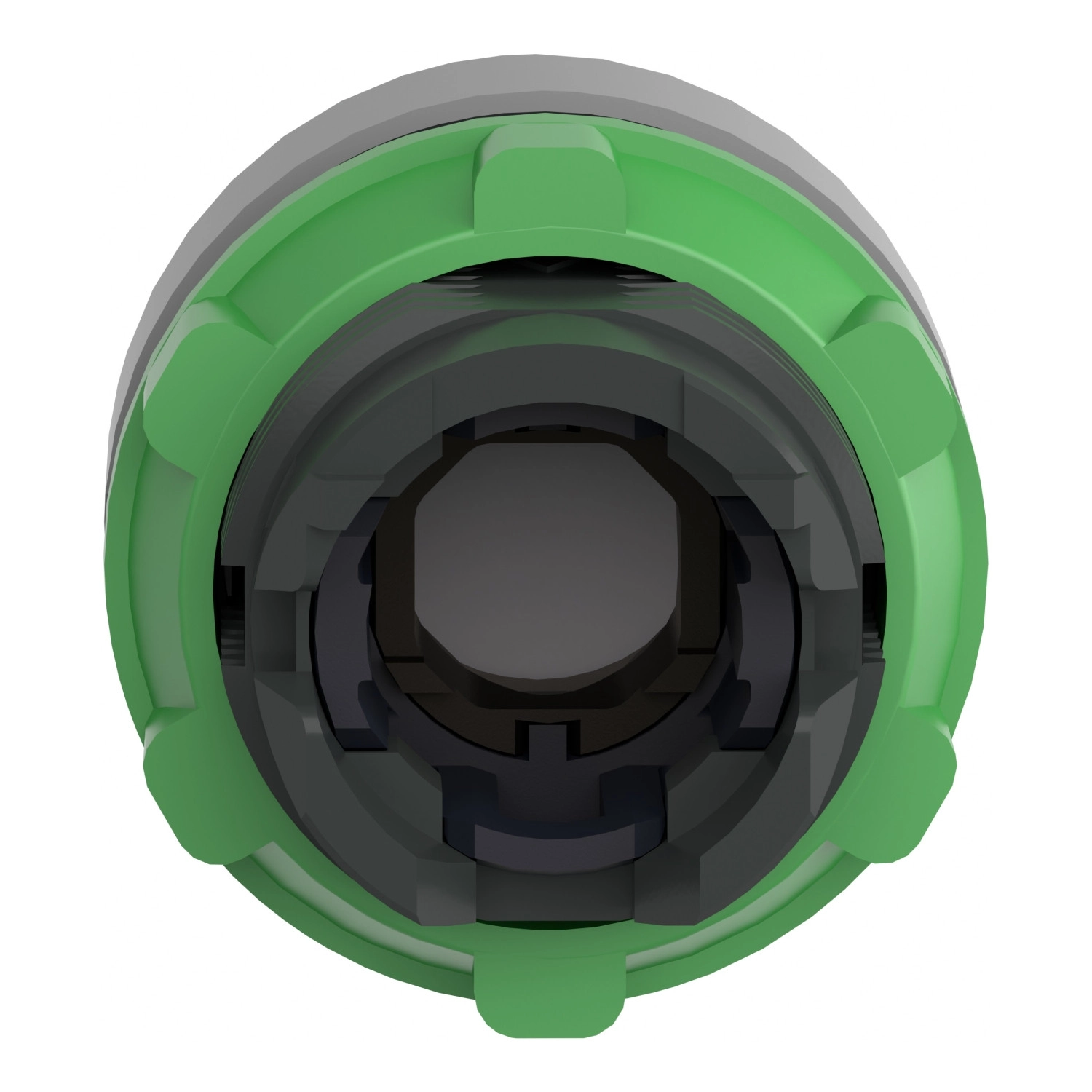

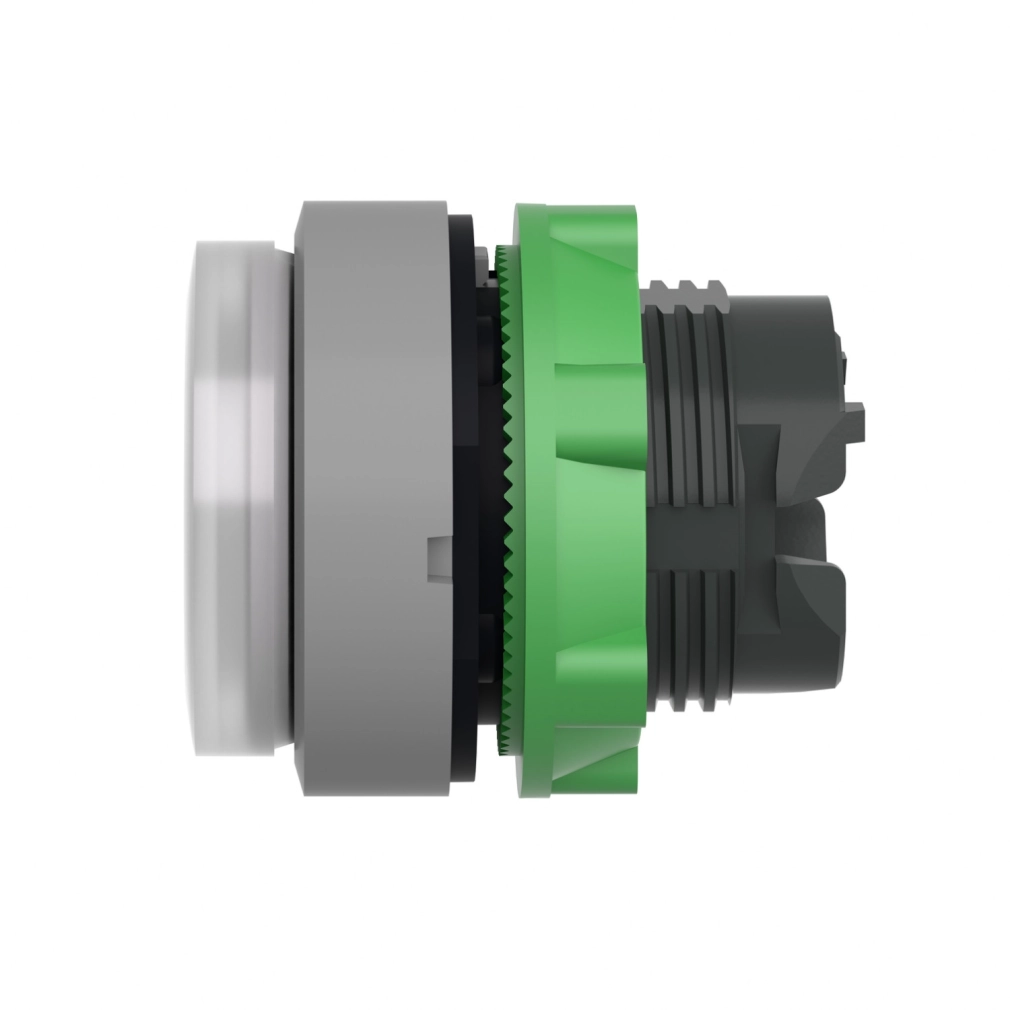

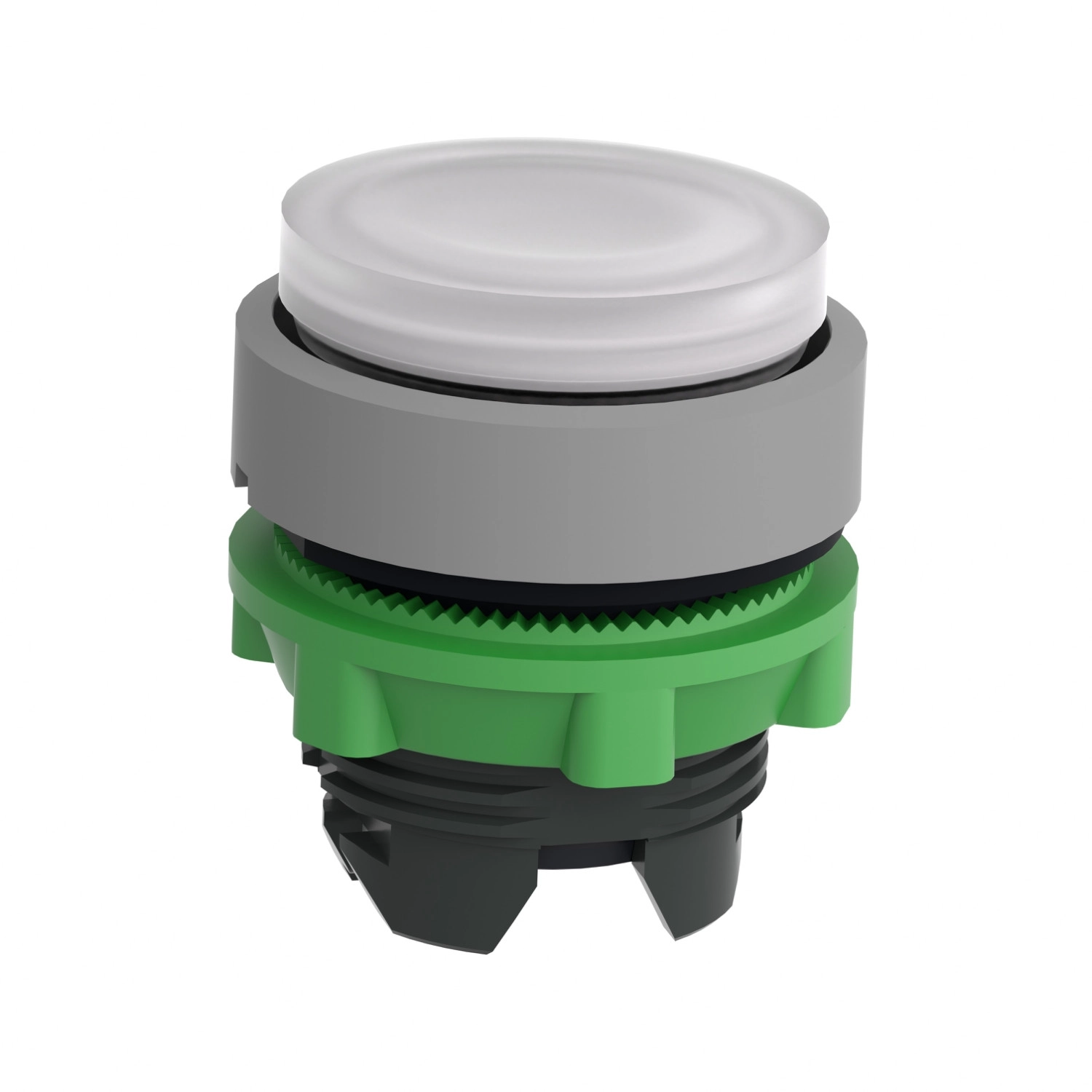

A ZB5AW113C0 egy 22 mm átmérőjű, műanyag alapanyagú, szürke peremmel ellátott világító nyomógomb fej. Kiemelkedő fehér kezelőfelülettel rendelkezik, amely sima lencsével van ellátva, így kiváló láthatóságot biztosít bármilyen ipari környezetben. A gombfej kompatibilis a Schneider Electric univerzális LED blokkjaival, ami rendkívüli rugalmasságot biztosít a tervezés és telepítés során. A termék kialakítása lehetővé teszi a könnyű szerelhetőséget és hosszú élettartamot garantál a mindennapos használat mellett is.
Műszaki szempontból a ZB5AW113C0 kiemelkedő paraméterekkel rendelkezik. A gombfej mechanikai élettartama lenyűgöző, 10 millió kapcsolási ciklust biztosít, ami rendkívül tartós használatot tesz lehetővé. IP66-os védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is, így por és víz ellen is kiváló védelmet nyújt. Ütésállósága IK05 besorolású az IEC 62262 szabvány alapján. Különösen figyelemreméltó a nagy nyomású mosással szembeni ellenállása, amely 7000000 Pa nyomásig garantált 55°C hőmérsékleten, 0,1 méter távolságból. A termék széles hőmérsékleti tartományban (-40...+70°C) használható mind tárolás, mind üzemeltetés során, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
A ZB5AW113C0 rugzórugós visszatérítésű működtetéssel rendelkezik, és számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, GB 14048.5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, UL 508, IEC 60947-5-4 és JIS C8201-1. Ezt igazolják a megszerzett minősítések is, mint például a CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL listázások. A terméket kiváló rezgésállóság jellemzi, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kiemelkedő ütésállósággal rendelkezik: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB5 - ZB5AW113C0 - műanyag világító nyomógomb fej, Ø22, visszatérő, LED - es, kiemelkedő, fehér, szürke perem műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid eszköznév: ZB5
Kompatibilitás: Univerzális LED
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Oszthatósági egység: 1
Fejegység típusa: Szabványos
Jelzőegység fejének alakja: Kerek
Működtetés típusa: Rugós visszatérítéses
Működtető profil: Fehér, kiemelkedő, jelöletlen
További információ a működtetőről: Sima lencsével
Méretek
Teljes szélesség (CAD): 29 mm
Teljes magasság (CAD): 29 mm
Teljes mélység (CAD): 33 mm
Műszaki jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Kupak/működtető vagy lencse színe: Fehér
Jelölés: Jelöletlen
Elektromos összetételi kód: M1 (<6 érintkezőhöz, integrált LED-del rendelkező egyes blokkok használatával, elülső szereléshez), M2 (<6 érintkezőhöz, integrált LED-del rendelkező egyes és dupla blokkok használatával, elülső szereléshez), M6 (<2 érintkezőhöz, integrált LED-del és transzformátorral rendelkező egyes blokkok használatával, elülső szereléshez), M10 (<2 érintkezőhöz, integrált LED-del rendelkező egyes blokkok használatával, elülső szereléshez), MF1 (<2 érintkezőhöz, integrált LED-del rendelkező egyes blokkok használatával, elülső szereléshez), MR1 (<2 érintkezőhöz, integrált LED-del rendelkező egyes blokkok használatával, hátsó szereléshez)
Eszköz bemutatása: Alapvető részegységek
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály, az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66, az IEC 60529 szabványnak megfelelően
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05, az IEC 62262 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványoknak való megfelelés: JIS C8201-5-1, GB 14048.5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyd's Register of Shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz), az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
