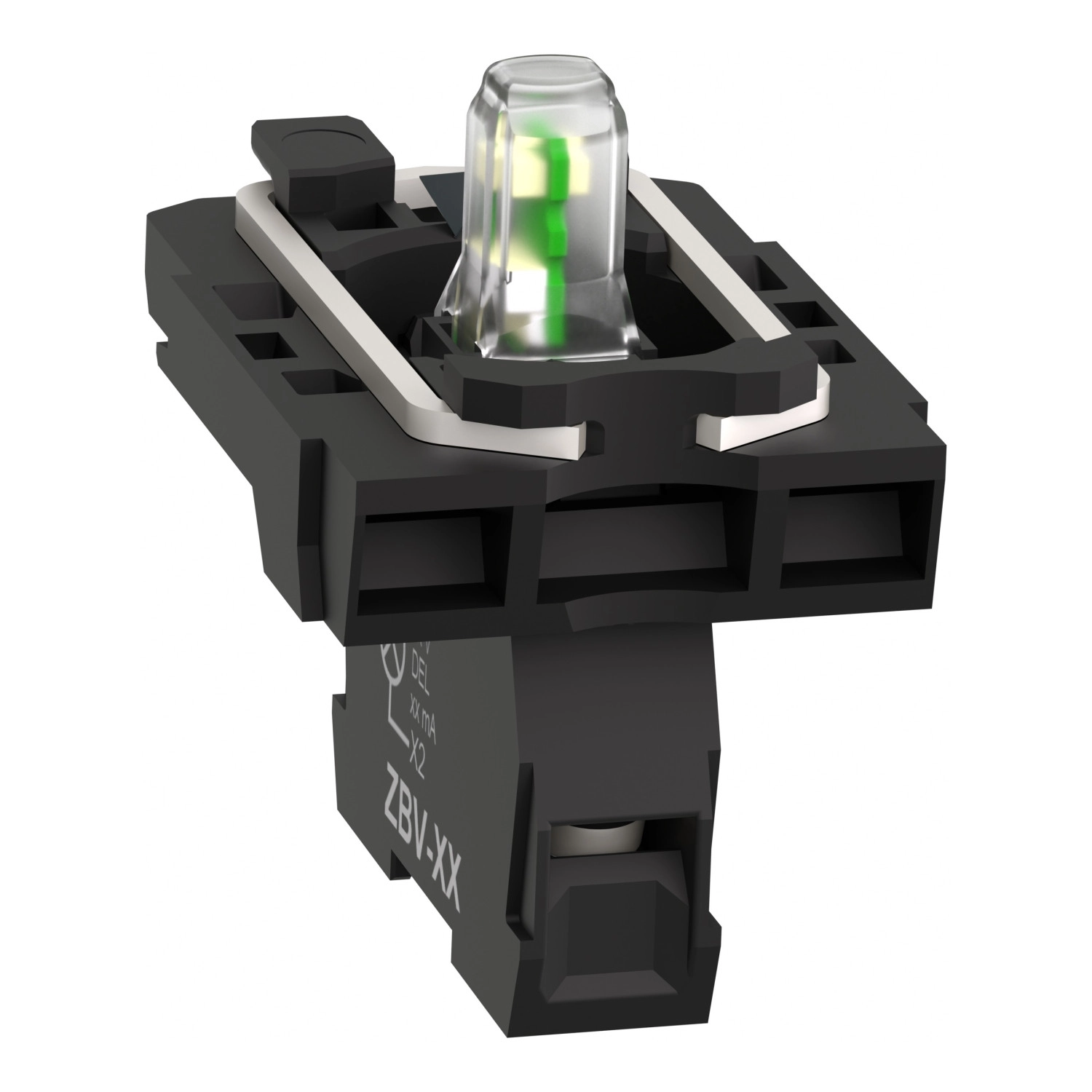

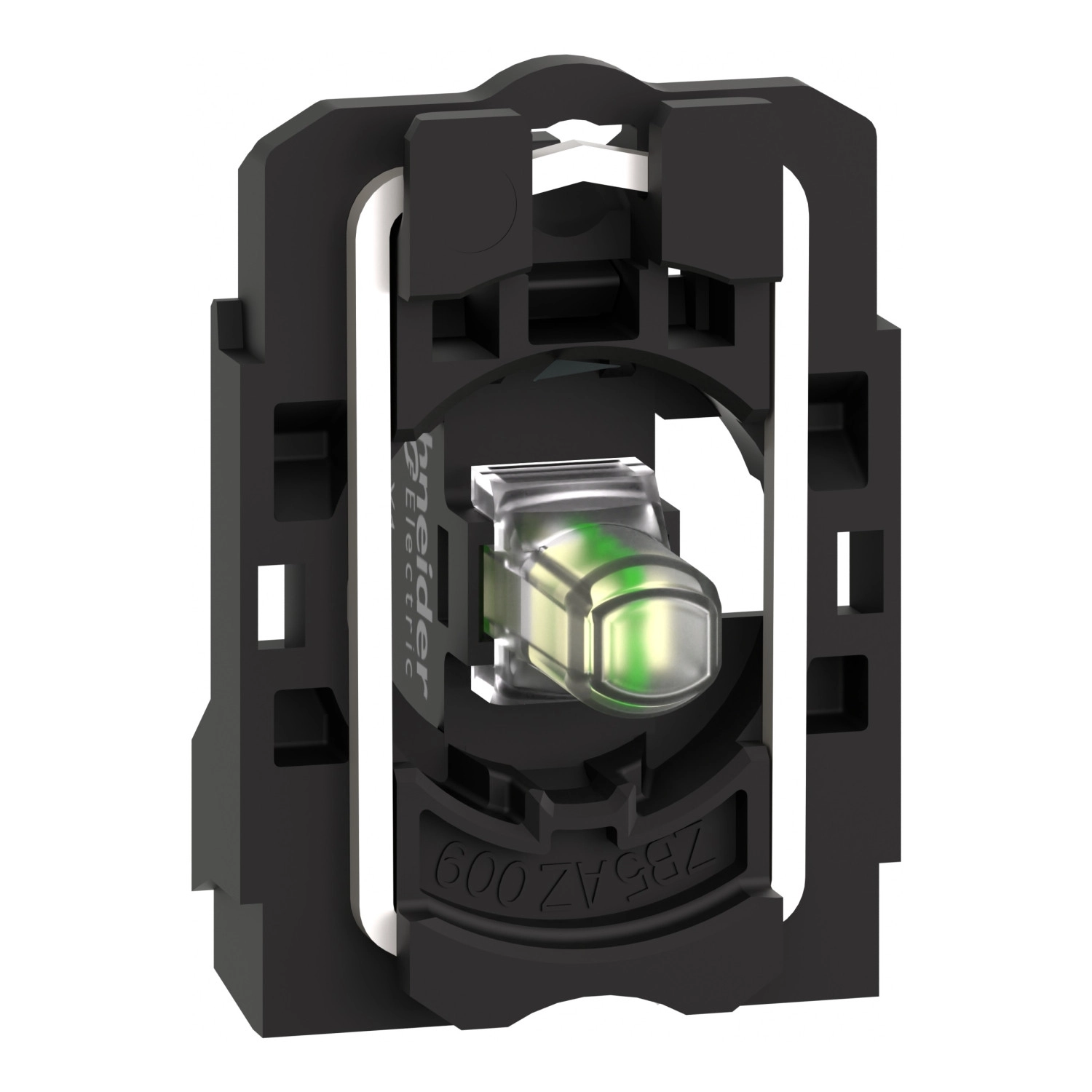

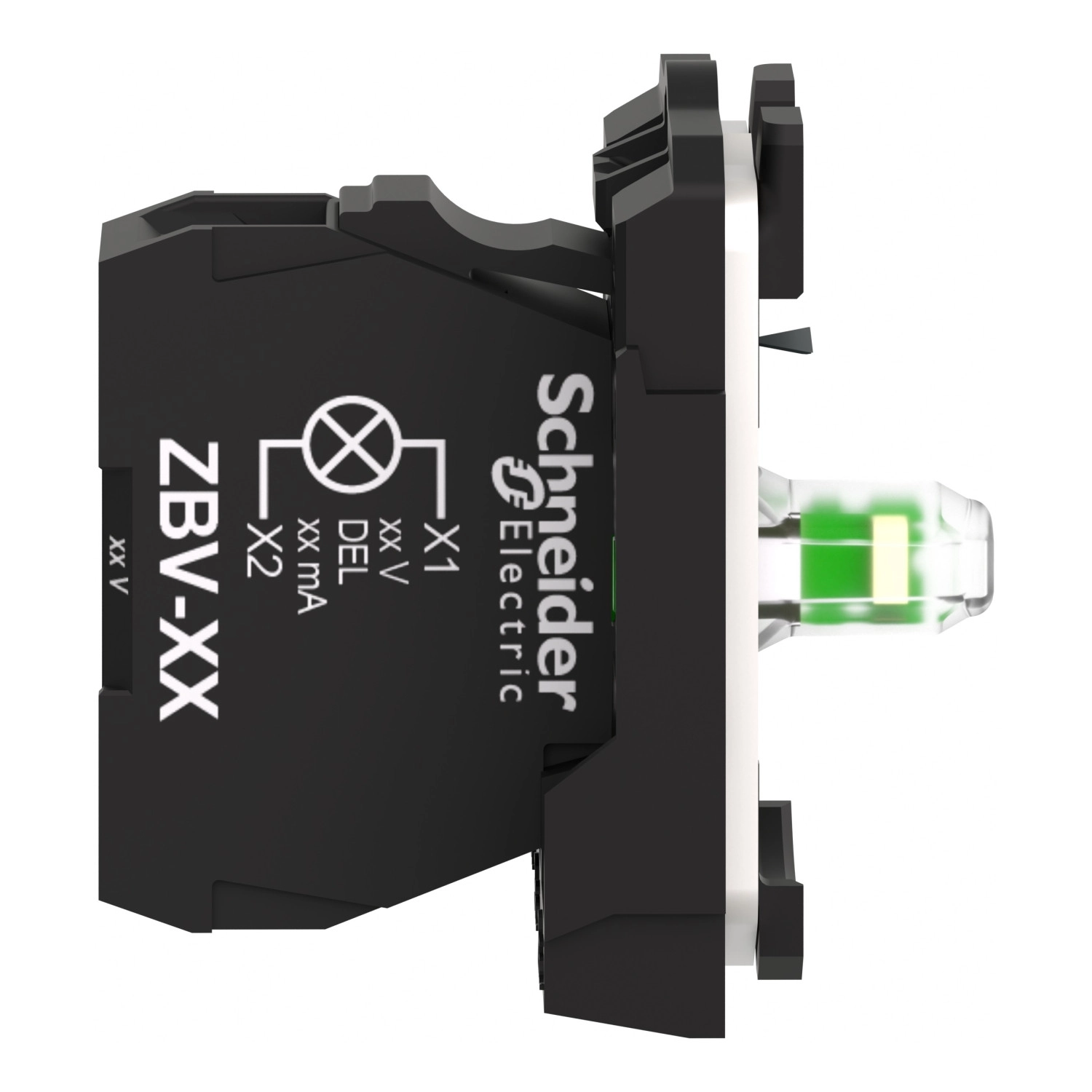

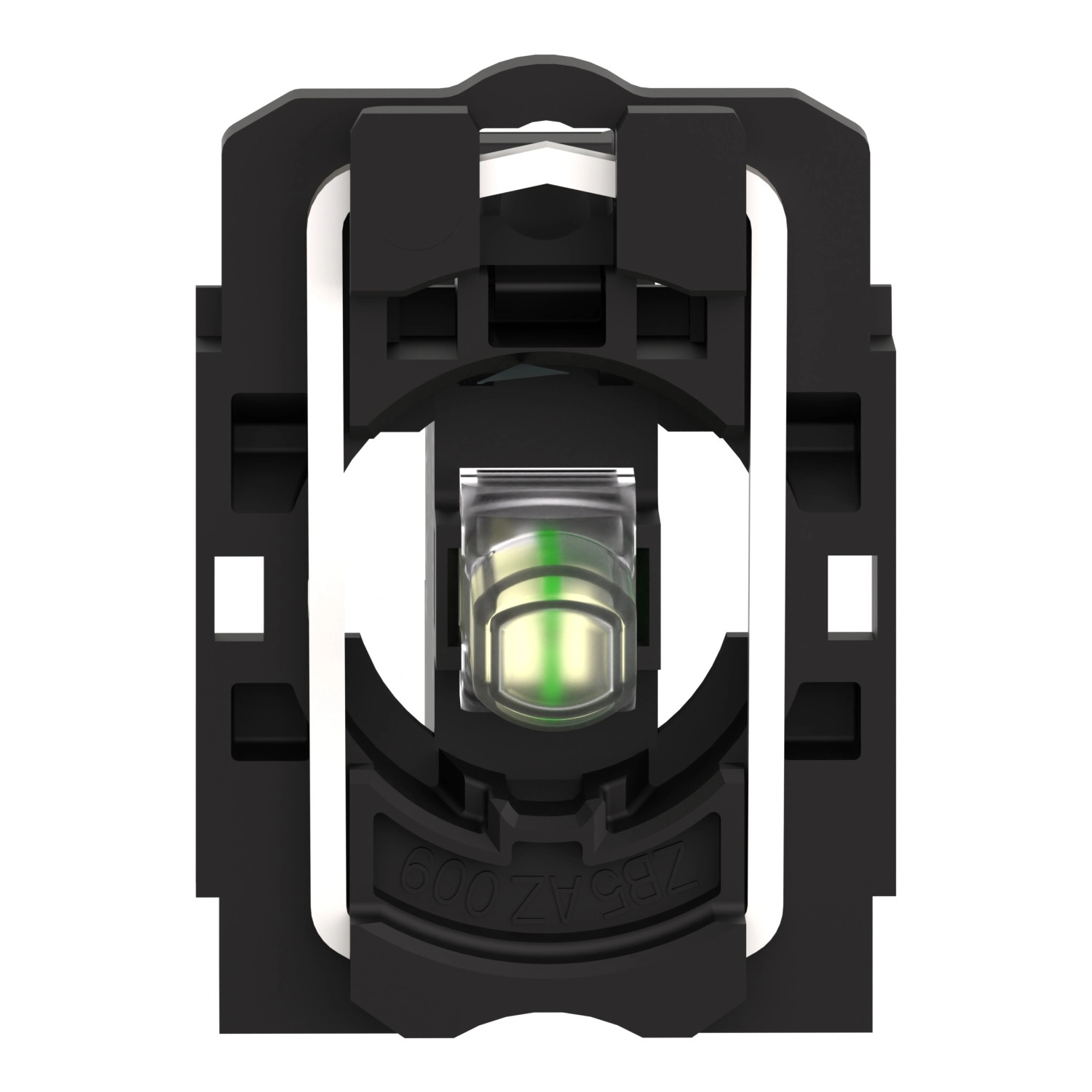

A Schneider Electric Harmony XB5 termékcsalád ZB5AVJ1 típusszámú komplett lámpatestje egy innovatív, megbízható és sokoldalú megoldást kínál ipari és kereskedelmi felhasználásra egyaránt. Ez a teljes fényblokk szerelvény műanyag rögzítőgyűrűvel és univerzális LED-del van ellátva, amely tökéletesen illeszkedik a Harmony XB5 és XB4 terméksorozatokhoz, biztosítva a zökkenőmentes integrációt és a hosszú élettartamot.
A termék kompakt kialakításának köszönhetően ideális választás lehet szűkebb helyen történő alkalmazásra is. A ZB5AVJ1 fő méretei - 30 mm szélesség, 42 mm magasság és 32 mm mélység - lehetővé teszik a rugalmas elhelyezést különböző vezérlőpaneleken. A fehér színű, beépített LED fényforrás állandó, stabil fényjelzést biztosít, amely tökéletesen látható különböző fényviszonyok között is. A 12V AC/DC névleges tápfeszültség mellett a készülék 10-15V DC, illetve 10,2-13,8V AC feszültségtartományban is megbízhatóan működik, mindössze 18 mA áramfelvétel mellett. Az univerzális LED rendkívül hosszú, 100000 órás élettartamot biztosít 25°C-on és névleges feszültségen, így minimalizálja a karbantartási igényt és költségeket.

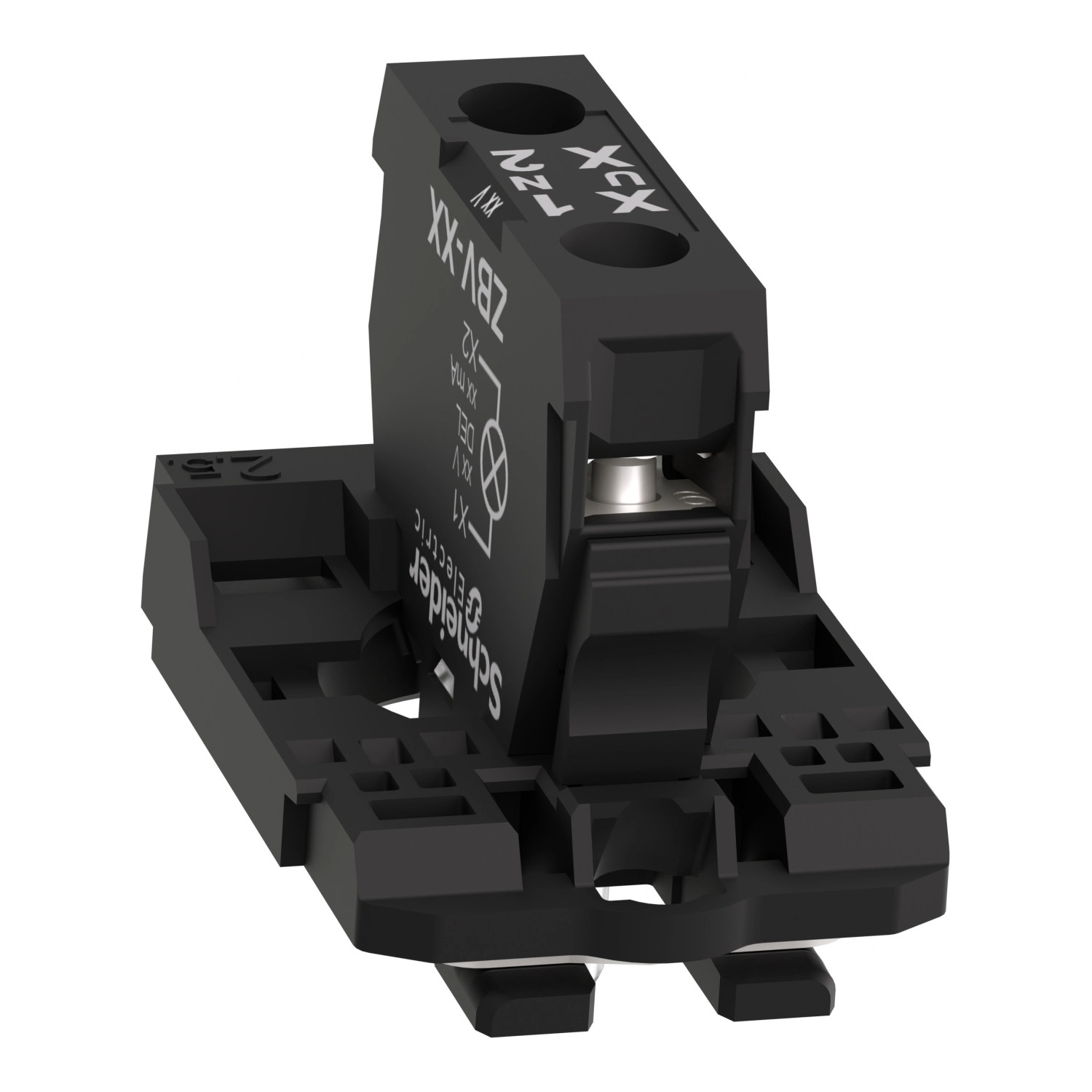

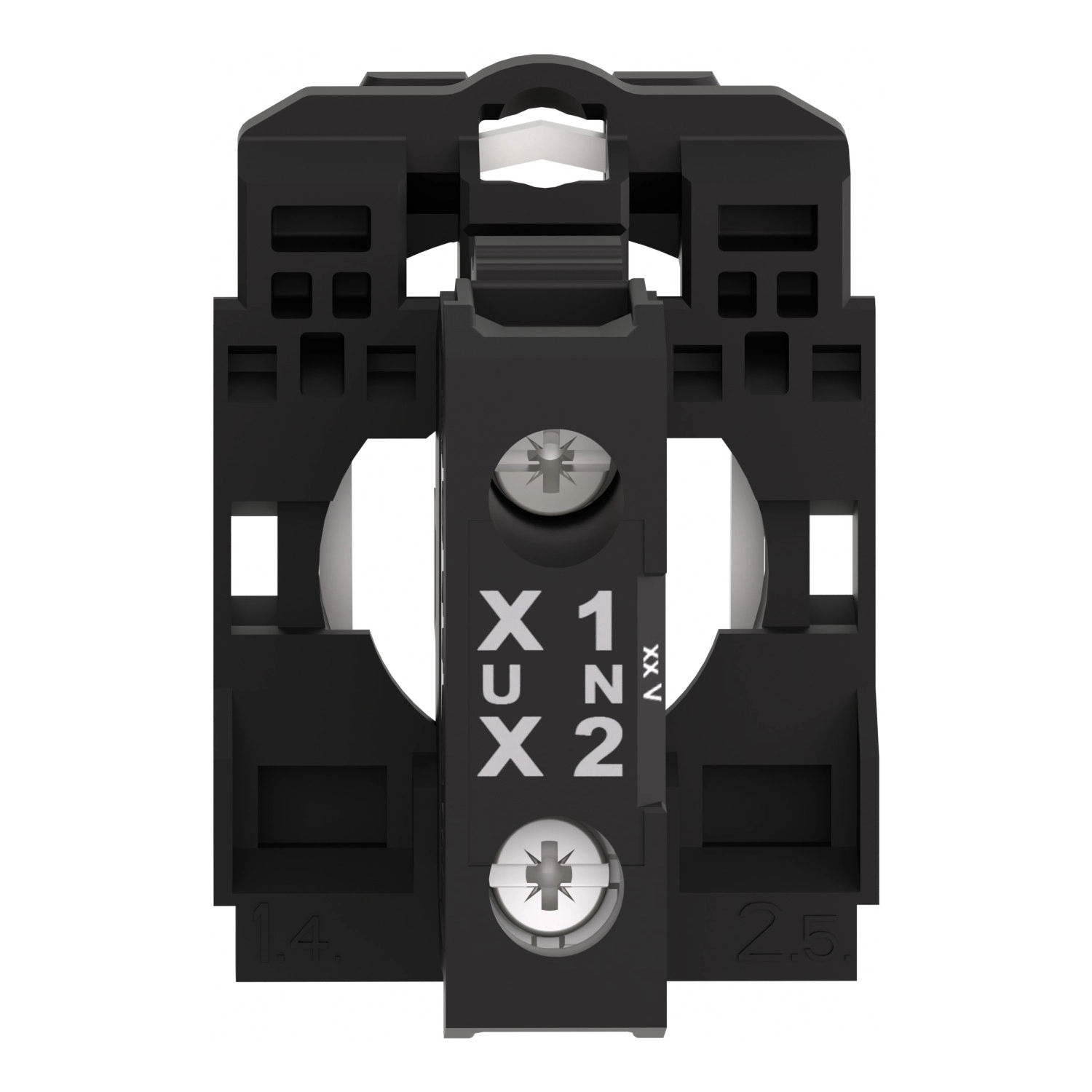

A ZB5AVJ1 jelzőlámpa csavarszorításos csatlakozókkal rendelkezik, amelyek lehetővé teszik legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül, megfelelve az IEC 60947-1 szabványnak. A csavarfej kialakítása többféle csavarhúzóval való kompatibilitást biztosít: használható kereszthornyos (Philips 1-es méretű vagy pozidriv 1-es méretű), illetve lapos (4 mm vagy 5,5 mm átmérőjű) csavarhúzóval is, ami megkönnyíti a telepítést és a karbantartást. A meghúzási nyomaték 0,8-1,2 Nm között ajánlott az IEC 60947-1 szabvány szerint. A termék egyszerű, „basic sub-assemblies" kivitelben kerül forgalomba, amely a könnyű szerelhetőséget biztosítja.
A ZB5AVJ1 rendkívül robusztus kialakítással rendelkezik, amely alkalmassá teszi ipari környezetben való használatra. A 600V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fokozat mellett, valamint a 6 kV névleges lökőfeszültség-állóság (Uimp) az IEC 60947-1 szabvány szerint kiváló védelmet nyújt. A készülék -40°C és +70°C közötti környezeti hőmérsékleten működtethető és tárolható, TH védőkezeléssel ellátva. Kiváló védettséget nyújt elektromágneses zavarokkal szemben is: 2 kV-os gyors tranziensekkel szemben (IEC 61000-4-4), 10 V/m elektromágneses mezővel szemben (IEC 61000-4-3), valamint 6 kV érintkezési és 8 kV légköri elektrosztatikus kisülésekkel szemben (IEC 61000-2-6). A vibráció- és ütésállósági paraméterek (5g 2-500 Hz frekvenciatartományban, illetve 30g/18 ms vagy 50g/11 ms félszinuszos gyorsulás) szintén kimagaslóak. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük CSA, DNV, BV, LROS és UL listázással, megfelelve többek között az IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak.
Schneider Electric Harmony XB5 - ZB5AVJ1 - műanyag jelzőlámpa LED blokk rögzítő aljzattal, 12VDC, fehér műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Komplett test/fényblokk szerelvény
Rövid terméknév: ZB5
Rögzítőgyűrű anyaga: Műanyag
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Fehér
Jelzés típusa: Folyamatos
Csatlakoztatás
Csatlakozók - kivezetések: Csavarszorításos csatlakozók, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavarszorításos csatlakozók, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapocskiosztás leírása: ISO n°1 (X1-X2)PL
Csavarfej alakja: Kereszthornyos, Philips 1-es méretű csavarhúzóval kompatibilis
Kereszthornyos, pozidriv 1-es méretű csavarhúzóval kompatibilis
Hornyos, 4 mm átmérőjű lapos csavarhúzóval kompatibilis
Hornyos, 5,5 mm átmérőjű lapos csavarhúzóval kompatibilis
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges tápfeszültség [Us]: 12 V AC/DC 50/60 Hz
Tápfeszültség határértékek: 10...15 V DC
10,2...13,8 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Mechanikai jellemzők
CAD szélesség: 30 mm
CAD magasság: 42 mm
CAD mélység: 32 mm
Eszköz kivitel: Alap részegységek
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéssel (fém alkatrészeken) az IEC 61000-2-6 szerint
8 kV levegőben (szigetelő alkatrészeken) az IEC 61000-2-6 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1

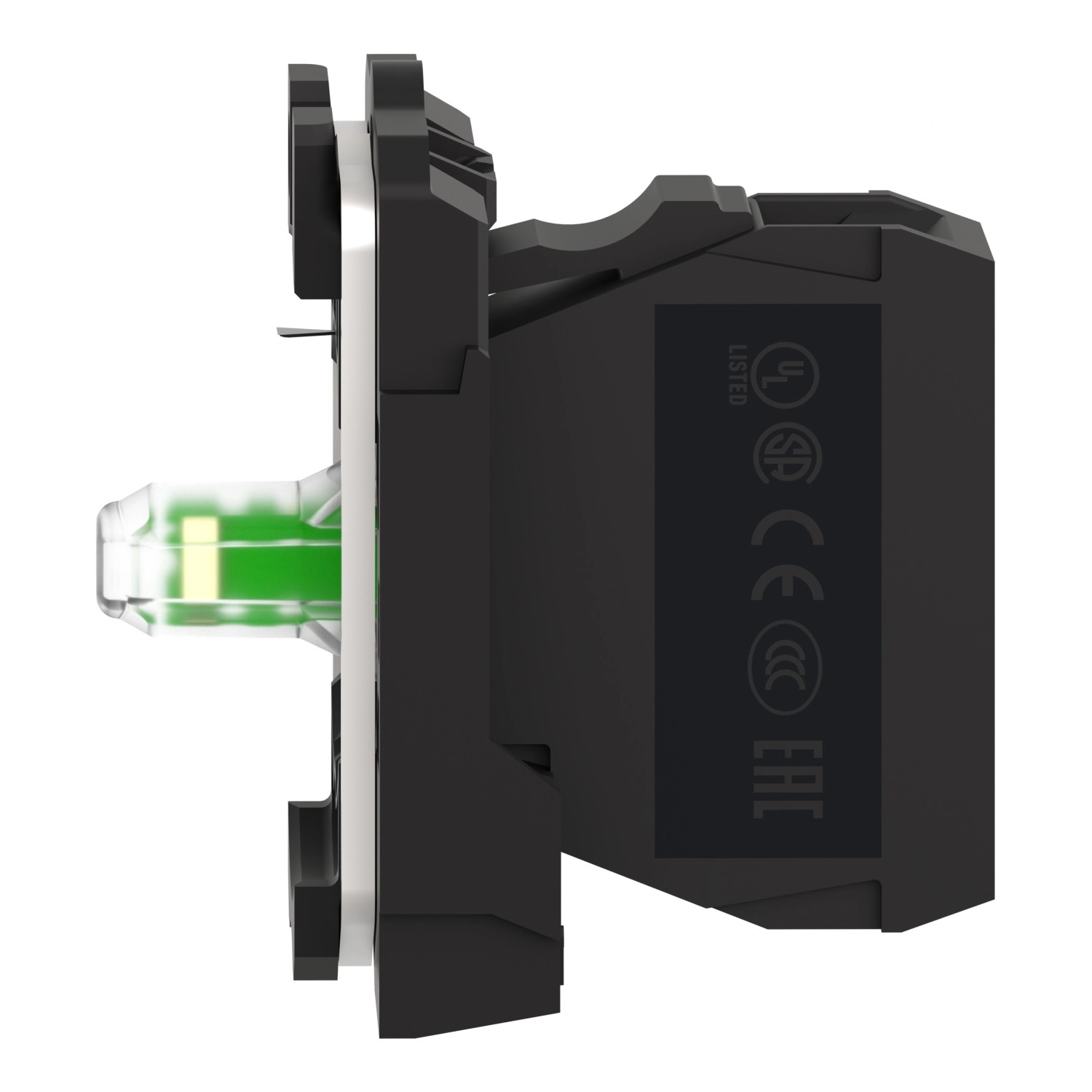

Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
