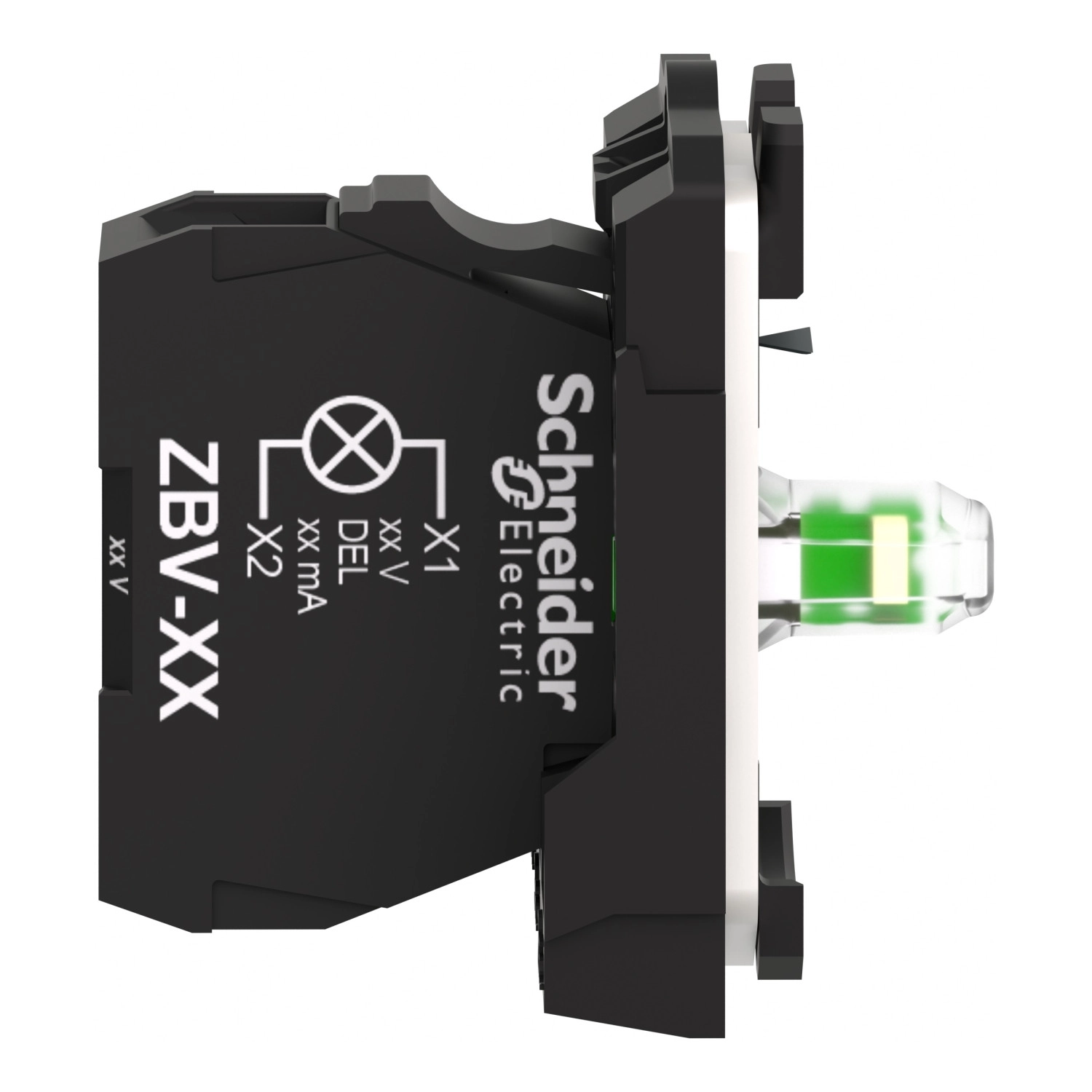

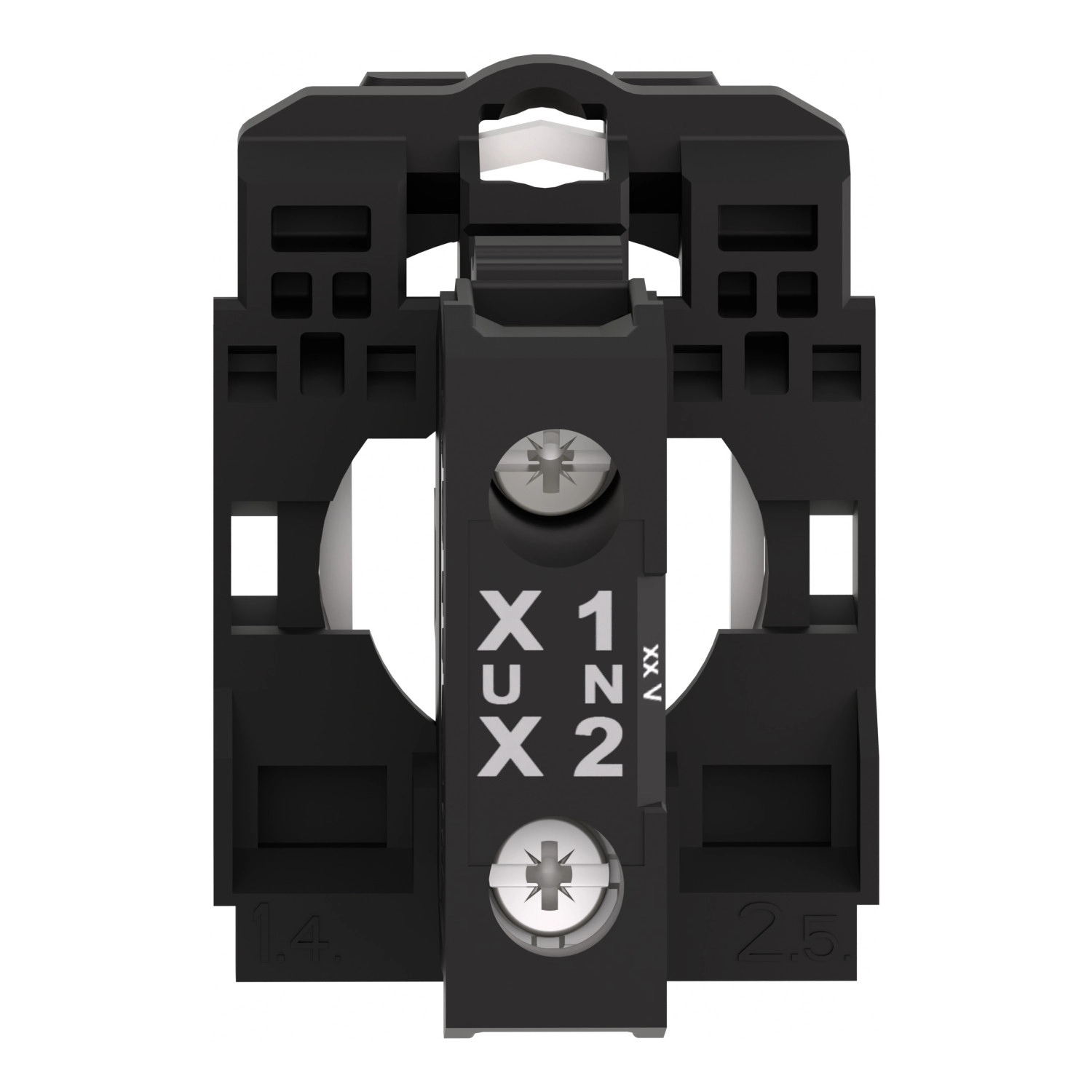

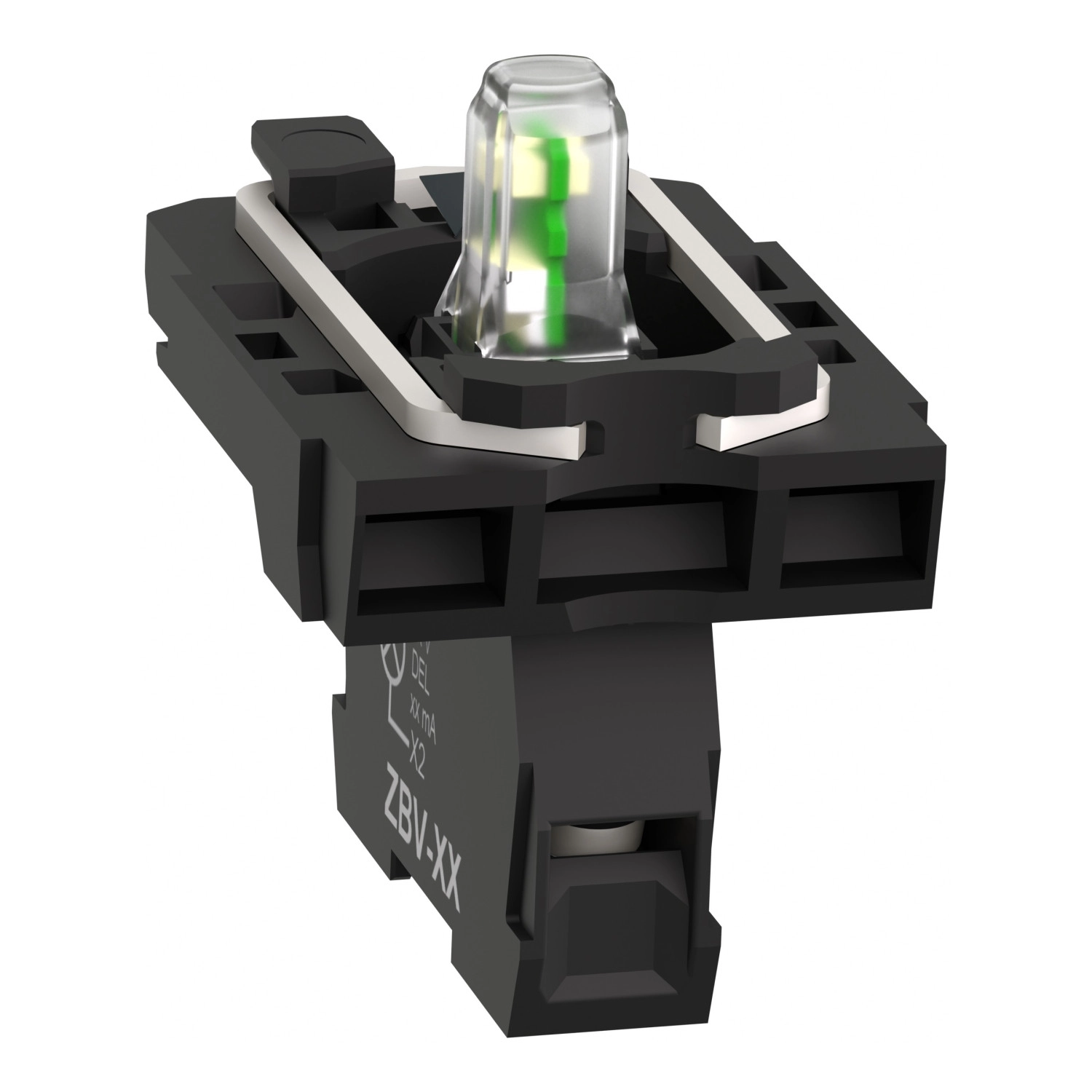

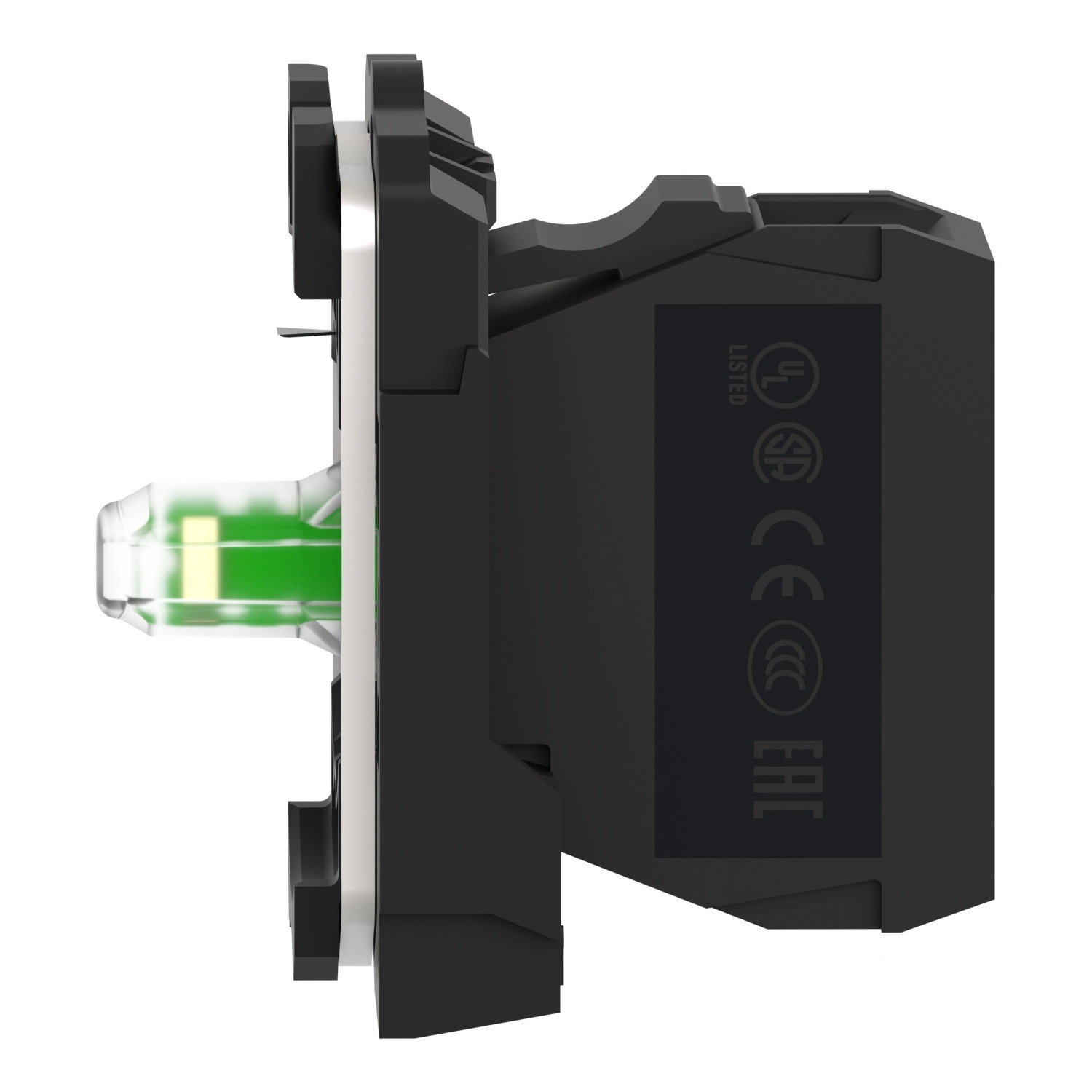

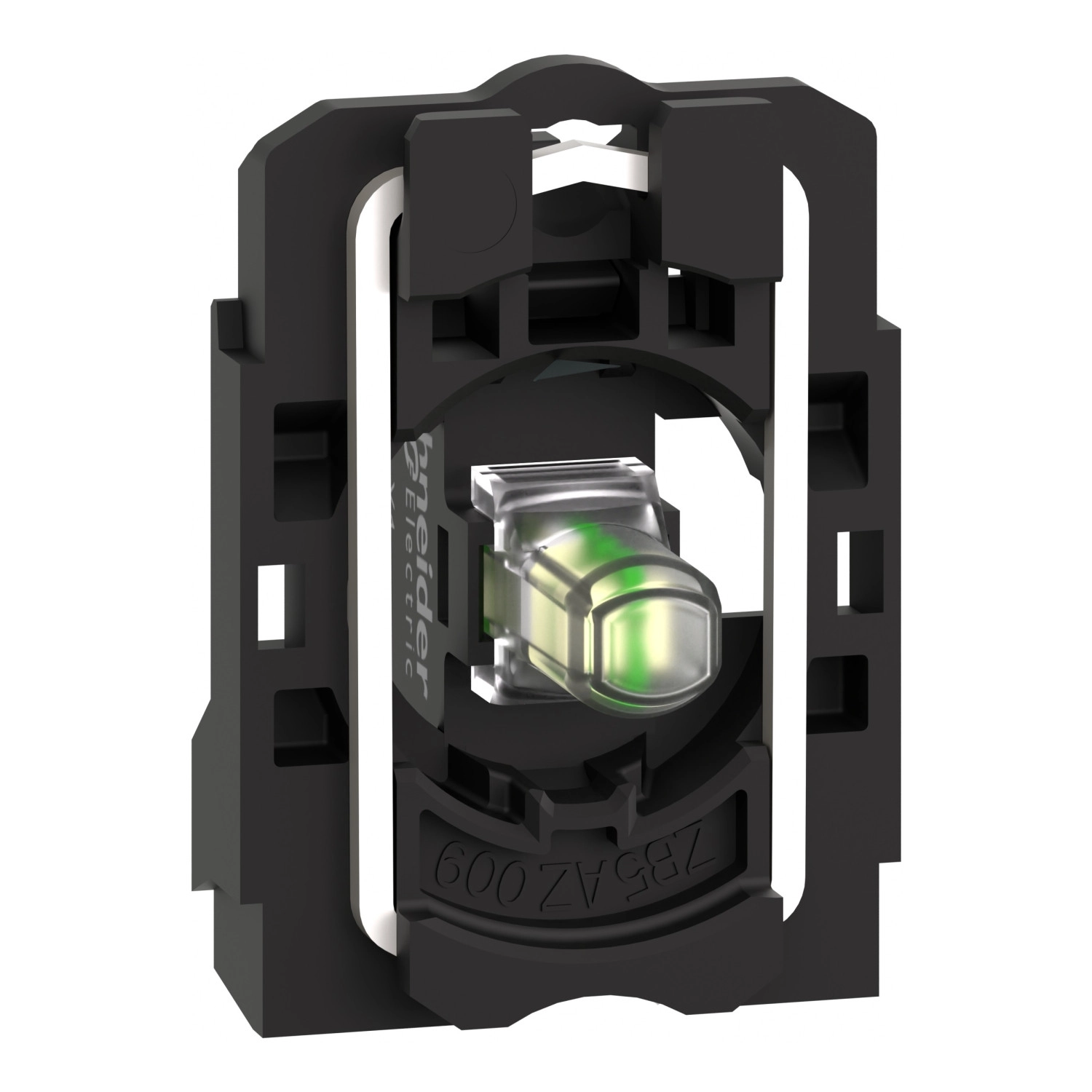

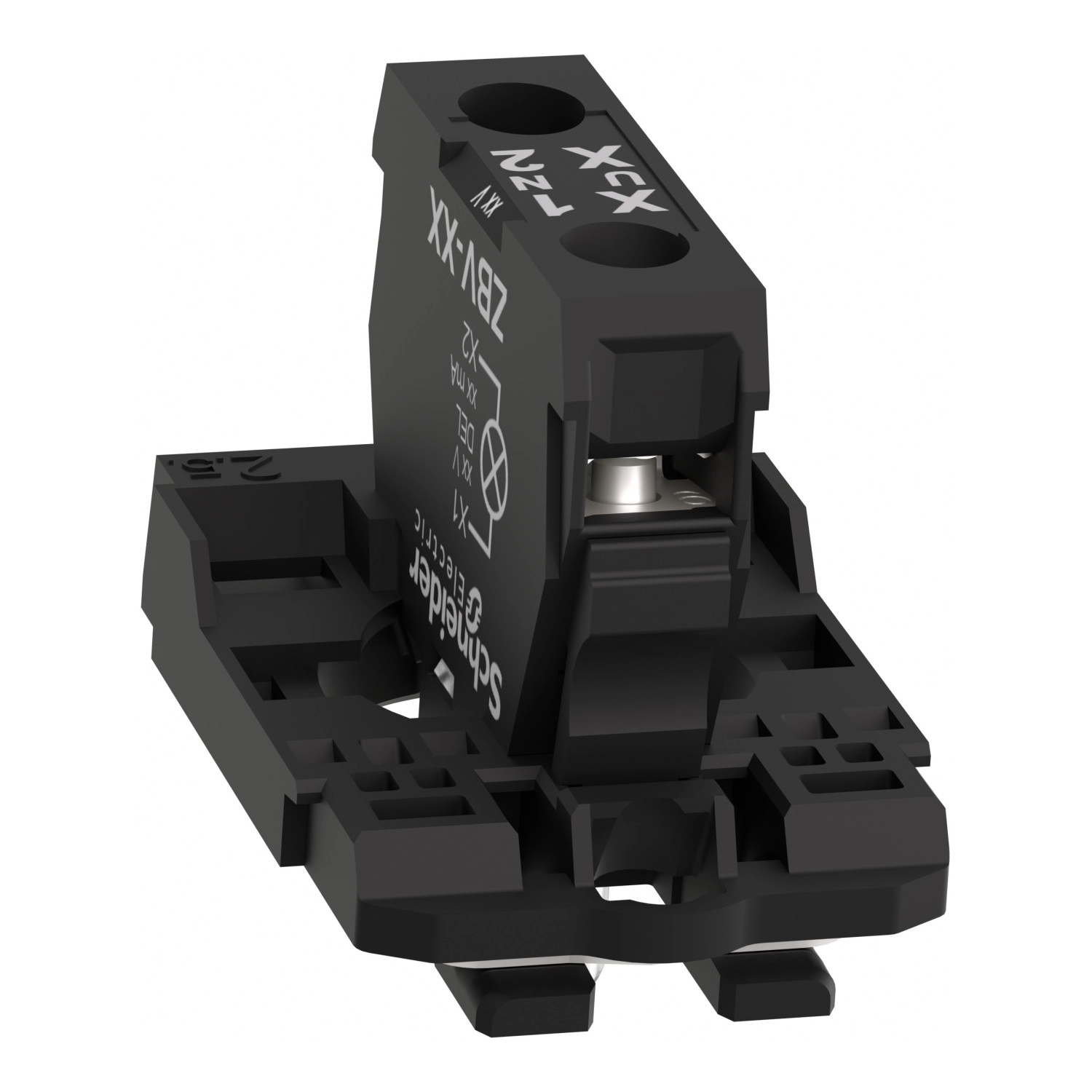

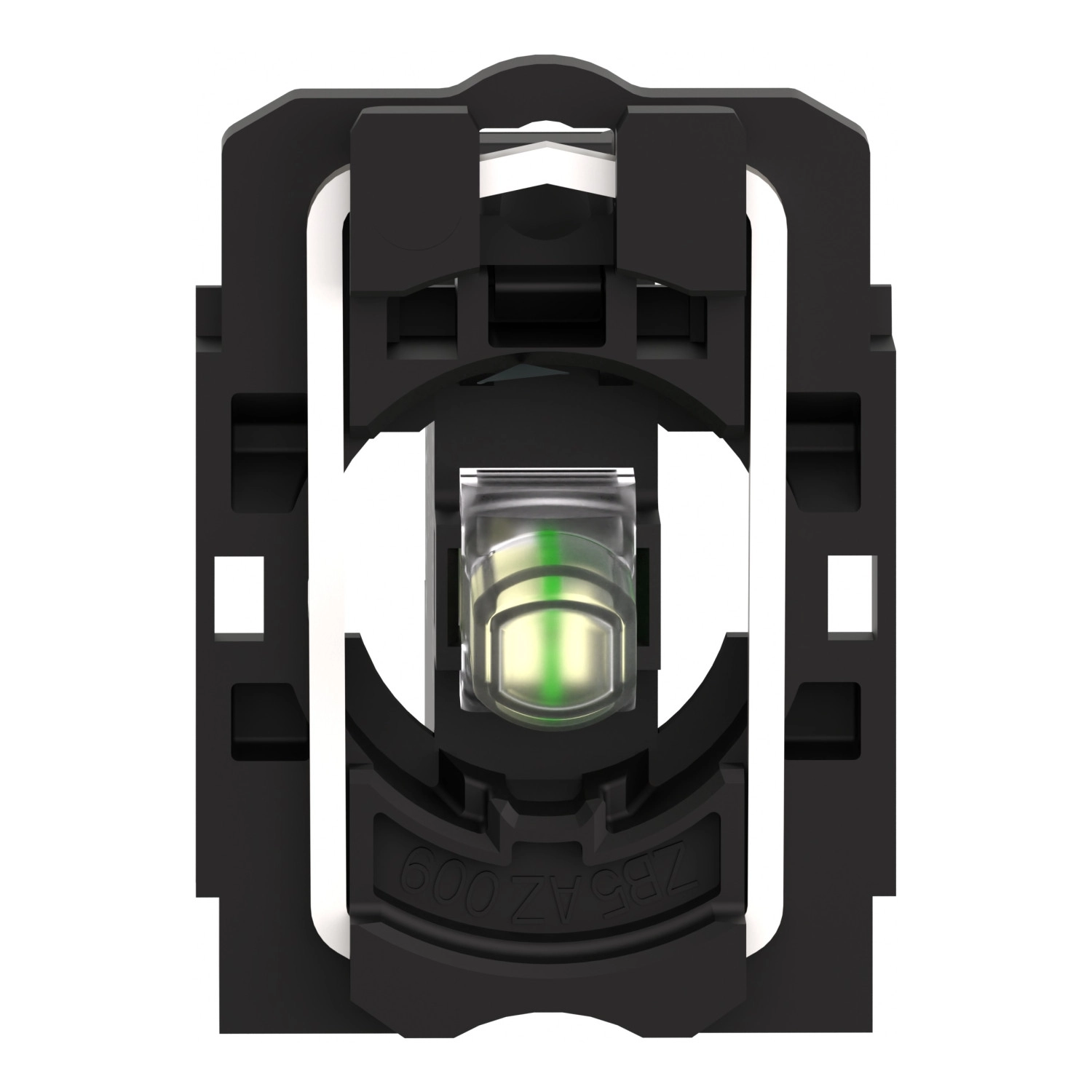

A Schneider Electric Harmony XB5 sorozatú ZB5AVBG1 jelzőlámpa LED blokk teljes egységet kínál, amely egyetlen készletben tartalmazza a test és a fényforrás egységet, műanyag rögzítőgyűrűvel ellátva. Ez a kompakt megoldás a vezérlőpanelek, irányítópultok és ipari berendezések állapotjelzéséhez nyújt megbízható megoldást, miközben univerzális tápfeszültség-tartományával rugalmas telepítési lehetőségeket biztosít.
A ZB5AVBG1 jelzőlámpa blokk számos kiemelkedő tulajdonsággal rendelkezik, amelyek ideálissá teszik ipari környezetben történő alkalmazásra. A termék szíve a beépített univerzális LED technológia, amely fehér fényt bocsát ki, és kiemelkedő, 100 000 órás élettartammal rendelkezik 25°C-on, névleges feszültség mellett. Ez az élettartam jelentősen meghaladja a hagyományos izzós jelzőlámpákét, így minimalizálja a karbantartási igényt és a cserék számát. A 24-120V AC/DC tápfeszültség-tartomány (19,2-132V DC és 21,6-132V AC tápfeszültség határértékekkel) széles alkalmazási területet tesz lehetővé különböző rendszerekben, anélkül, hogy speciális tápegységet igényelne.
A Schneider Electric ZB5AVBG1 jelzőlámpa műszaki paraméterei lenyűgözőek: 600V szigetelési feszültség (3-as szennyezettségi fokozat szerint), 6 kV lökőfeszültség-állóság, valamint 1 kV túlfeszültség elleni védelem az IEC 61000-4-5 szerint. A csatlakozás csavaros kapocsterminálokon keresztül történik, amelyek képesek befogadni legfeljebb 2 x 1,5 mm² keresztmetszetű vezetéket érvéghüvellyel, illetve minimum 1 x 0,22 mm² keresztmetszetű vezetéket érvéghüvely nélkül, az IEC 60947-1 szabvány szerint. A termék kompatibilis különböző csavarhúzó típusokkal, beleértve a Philips No. 1, Pozidriv No. 1, valamint 4 mm-es és 5,5 mm-es lapos csavarhúzókat, ami megkönnyíti a telepítést és a karbantartást. A rögzítéshez szükséges meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően, így biztosítva a megfelelő rögzítést a panelre.
A ZB5AVBG1 jelzőlámpa kiemelkedő környezeti tulajdonságokkal rendelkezik, ami lehetővé teszi a szélsőséges körülmények közötti használatot is. A termék -40°C és +70°C közötti hőmérsékleti tartományban működtethető és tárolható, TH védőkezeléssel van ellátva, és megfelel a Class II (II. osztályú) elektromos érintésvédelmi osztálynak az IEC 60536 szerint. A készülék ellenáll 5 g rezgésnek 2-500 Hz frekvenciatartományban, valamint akár 50 g ütésnek 11 ms időtartam esetén. Elektromágneses kompatibilitás szempontjából is kiemelkedő: 2 kV gyors tranziensekkel, 10 V/m elektromágneses mezővel és 8 kV elektrosztatikus kisüléssel szemben is védett, miközben maga a készülék B osztályú elektromágneses kibocsátással rendelkezik. A termék számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 szabványokat, valamint rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is, így globálisan alkalmazható ipari környezetben.
ZB5AVBG1 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Teljes test/fényblokk szerelvény
Készülék rövid neve: ZB5
Rögzítőgyűrű anyaga: Műanyag
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Fehér
Jelzés típusa: Folyamatos
Elektromos jellemzők
Névleges tápfeszültség: 24...120V AC/DC, 50/60 Hz
Tápfeszültség határok: 19,2...132V DC, 21,6...132V AC
Névleges szigetelési feszültség: 600V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Túlfeszültség elleni védelem: 1 kV IEC 61000-4-5 szerint
Elektromos érintésvédelmi osztály: Class II IEC 60536 szerint
Csatlakozások
Csatlakozás típusa: Csavaros kapocsterminálokon, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapocsterminálokon, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Terminál leírása ISO n°1 szerint: (X1-X2)PL
Mechanikai jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 42 mm
CAD teljes mélység: 32 mm
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Élettartam
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Rezgésállóság
Rezgésállóság: 5 gn (f = 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezés esetén (fém részeken) IEC 61000-2-6 szerint
8 kV levegőben (szigetelő részeken) IEC 61000-2-6 szerint
Elektromágneses kibocsátás: B osztály IEC 55011 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
