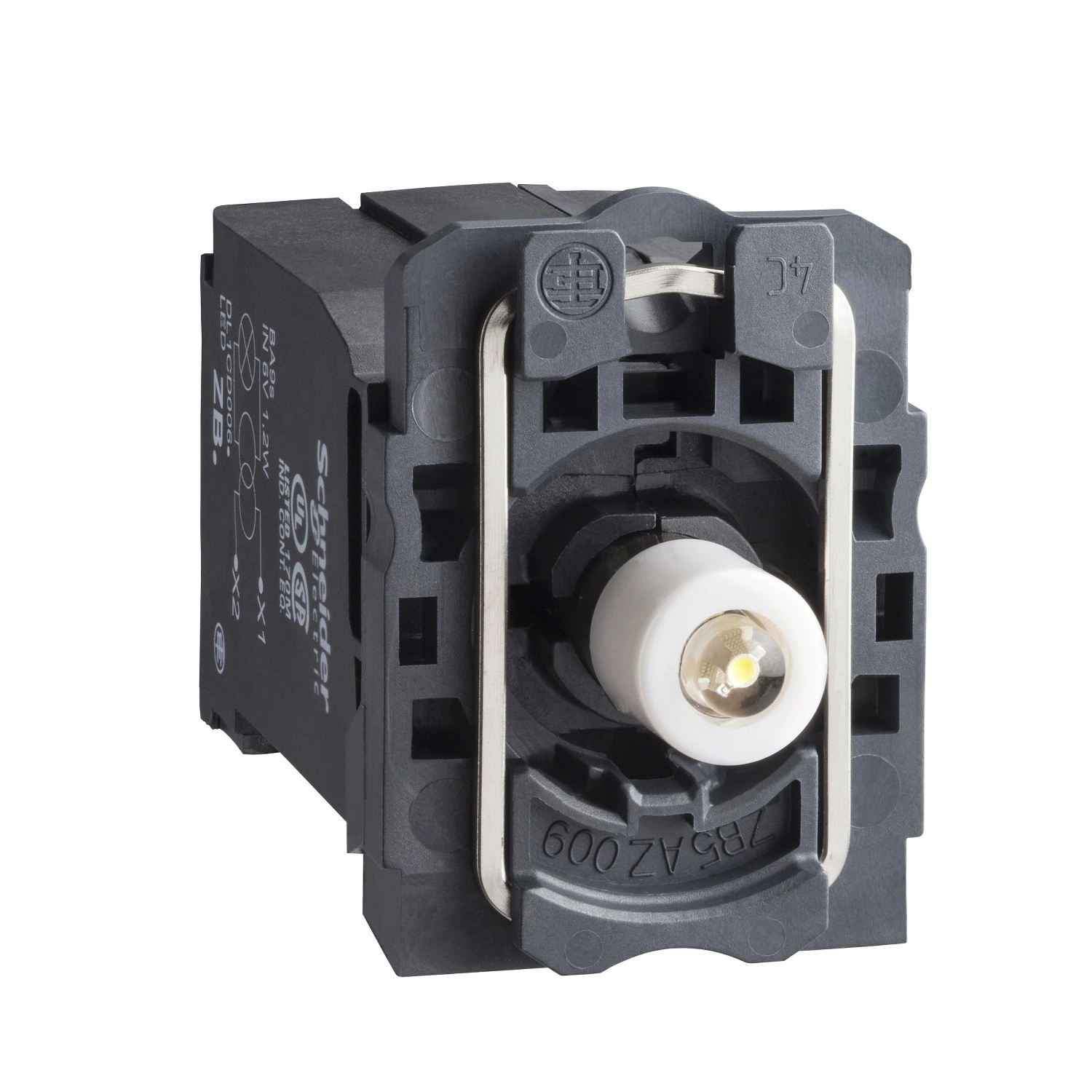

A Schneider Electric Harmony XB5 termékcsalád ZB5AV5D3 jelzőlámpája egy professzionális ipari automatizálási megoldás, amely tökéletes választás vezérlőpanelekhez és irányítópultokhoz. Ez a komplett test/fényblokk szerelvény zöld jelzőfénnyel és műanyag rögzítőgyűrűvel rendelkezik, amely ideális különböző ipari alkalmazásokhoz.
A ZB5AV5D3 jelzőlámpa kiemelkedő tulajdonsága a BA9s foglalattal ellátott LED izzó, amelyet egy beépített transzformátor táplál (1,2 VA, 6 V). A termék 400 V AC tápfeszültséggel működik 50/60 Hz frekvencián, így kompatibilis a legtöbb ipari környezettel. A csavaros kapocsterminálokon keresztül történő csatlakoztatás lehetővé teszi a rugalmas telepítést, támogatva a maximum 2 x 1,5 mm² keresztmetszetű kábeleket kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű kábeleket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A terméket robusztus kialakítás jellemzi, amely -40…+70°C közötti működési és tárolási hőmérséklet-tartományt biztosít, így szélsőséges körülmények között is megbízhatóan működik. Kiemelkedő ellenállást mutat rezgéssel szemben (5 gn, f= 2…500 Hz az IEC 60068-2-6 szerint), valamint ütésálló kialakítással rendelkezik (30 gn 18 ms-os időtartamra vagy 50 gn 11 ms-os időtartamra félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint). A termék Class II elektromos védelmi osztályba tartozik az IEC 60536 szerint, ami további biztonságot jelent a felhasználók számára.
A ZB5AV5D3 jelzőlámpa számos nemzetközi szabványnak megfelel, beleértve a JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1 és JIS C8201-1 szabványokat, valamint rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázási tanúsítványokkal. A termék szigetelési feszültsége 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, a névleges lökőfeszültség-állóság pedig 6 kV az IEC 60947-1 szerint, ami kiemelkedő védelmet biztosít túlfeszültség ellen. A ZB5AV5D3 állandó jelzési típusú, így folyamatos vizuális jelzést biztosít a felhasználók számára.
Schneider Electric Harmony XB5 - ZB5AV5D3 - műanyag jelzőlámpa BA9s foglalatos LED blokk rögzítő aljzattal, 400VAC, zöld műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Komplett test/fényblokk szerelvény
Készülék rövidneve: ZB5
Rögzítőgyűrű anyaga: Műanyag
Fényforrás: LED
Izzó foglalat: BA 9s
Fénytömb tápellátás: Beépített transzformátorral 1,2 VA 6 V
Fényforrás színe: Zöld
Csatlakozások
Csatlakozások - terminálok: Csavaros szorítóterminálok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítóterminálok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Terminálok leírása ISO n°1: (X1-X2)PL
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Névleges tápfeszültség [Us]: 400 V AC 50/60 Hz-en
Blokk rögzítése: Elölről szerelhető
Elektromos összetétel kód: P4, M9
Fizikai jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 42 mm
CAD teljes mélység: 55 mm
Környezeti jellemzők
Védőkezelés: TH
Környezeti tárolási hőmérséklet: -40...70 °C
Környezeti üzemi hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
