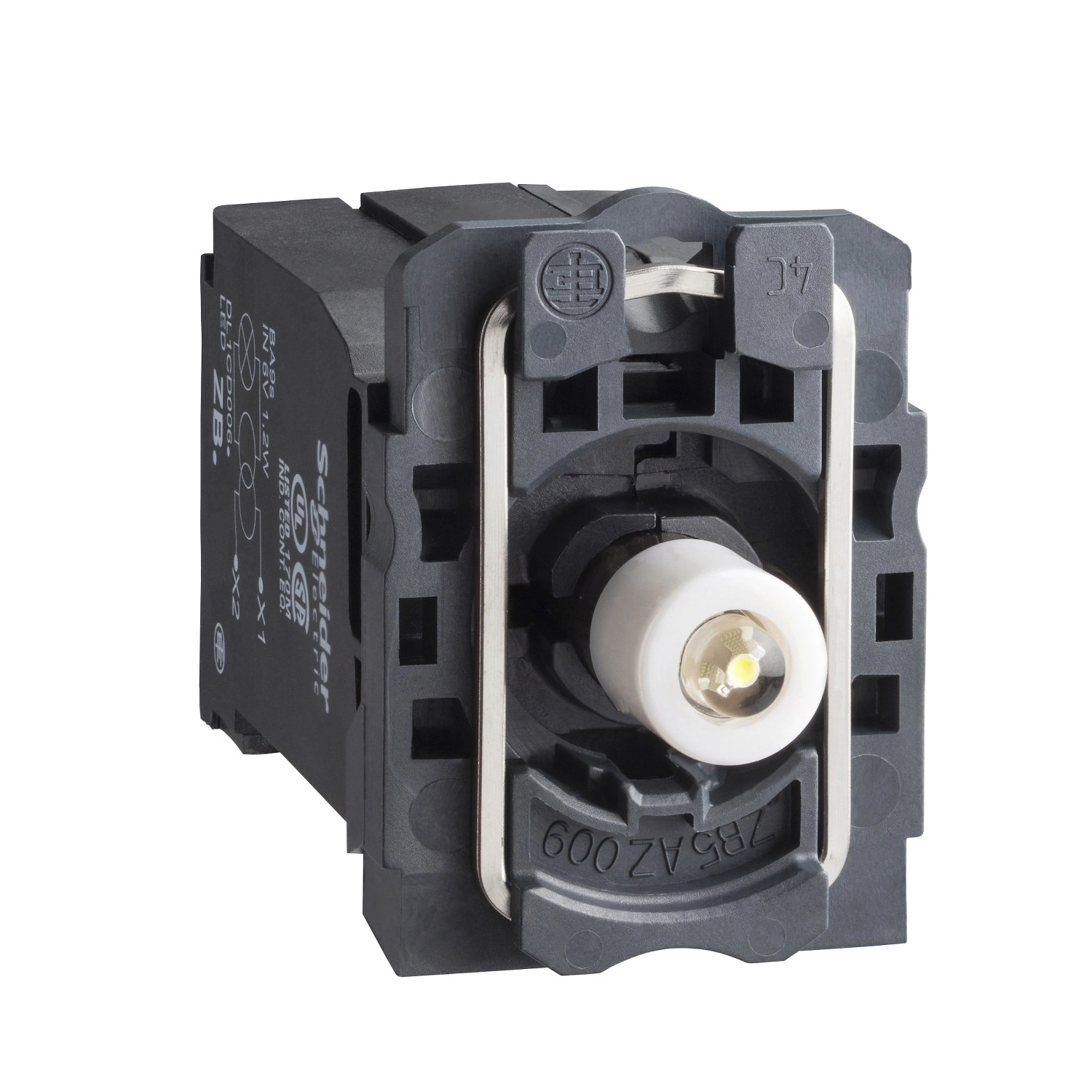

A Schneider Electric Harmony XB5 sorozatú ZB5AV5D1 komplett test/jelzőfény blokk egység kiváló minőségű ipari vezérlőelemként szolgál különböző automatizálási és vezérlési alkalmazásokban. Ez a fehér fényű, BA9s LED izzóval ellátott jelzőlámpa test-rögzítő gallérral együtt kerül forgalomba, így azonnal telepíthető komponens.
A ZB5AV5D1 jelzőlámpa blokk 400V AC, 50/60 Hz tápfeszültséggel működik és beépített transzformátorral rendelkezik, amely 1.2 VA teljesítménnyel 6 V-ra transzformálja a feszültséget a LED meghajtásához. A termék folyamatos (állandó) jelzésre alkalmas, fehér fénnyel, ami kiválóan látható különböző ipari környezetekben. Az egység csavarkötésű kapcsokkal rendelkezik, amelyek lehetővé teszik a <= 2 x 1.5 mm² vezetékek csatlakoztatását érvéghüvellyel, vagy >= 1 x 0.22 mm² vezetékek csatlakoztatását érvéghüvely nélkül az IEC 60947-1 szabványnak megfelelően. A csatlakozás ISO n°1 (X1-X2)PL terminál kiosztással rendelkezik.
A ZB5AV5D1 kiváló műszaki paraméterekkel rendelkezik. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat szerint) az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság 6 kV szintén az IEC 60947-1 szerint. Az egység elölről szerelhető, műanyag rögzítő gallérral rendelkezik, ami megkönnyíti a telepítést. A termék méretei optimálisak az ipari alkalmazásokhoz: a CAD szerinti teljes szélesség 30 mm, magasság 42 mm, mélység pedig 55 mm. A meghúzási nyomaték a csavarokhoz 0.8-1.2 N.m között van az IEC 60947-1 előírásainak megfelelően. A csavarfejek különböző csavarhúzókkal kompatibilisek: kereszt csavarhúzó (Philips 1-es méret és pozidriv 1-es méret), valamint lapos csavarhúzó (4 mm és 5.5 mm átmérővel).
A ZB5AV5D1 működési és tárolási hőmérséklettartománya rendkívül széles: -40…70 °C, ami szélsőséges környezeti feltételek között is biztosítja a megbízható működést. A termék Class II elektromos érintésvédelmi osztályba tartozik az IEC 60536 szerint. A jelzőlámpa blokk kiváló ellenállóképességgel rendelkezik rezgésekkel szemben (5 gn, f= 2...500 Hz frekvenciatartományban az IEC 60068-2-6 szerint), valamint ütésállósága is kiemelkedő (30 gn 18 ms időtartamú vagy 50 gn 11 ms időtartamú fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint). A termék számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1. A nemzetközi tanúsítványok között szerepel CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázás, ami igazolja a termék megbízhatóságát és minőségét különböző felhasználási területeken.
Schneider Electric Harmony XB5 - ZB5AV5D1 - műanyag jelzőlámpa BA9s foglalatos LED blokk rögzítő aljzattal, 400VAC, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Komplett test/jelzőfény blokk egység
Rövid terméknév: ZB5
Rögzítő gallér anyaga: Műanyag
Fényforrás: LED
Izzó foglalat: BA 9s
Fényforrás színe: Fehér
Jelzés típusa: Állandó
Elektromos jellemzők
Fényblokk tápellátása: Beépített transzformátoron keresztül 1.2 VA 6 V
Névleges tápfeszültség: 400 V AC, 50/60 Hz
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Elektromos érintésvédelmi osztály: Class II az IEC 60536 szerint
Elektromos összetétel kód: P4, M9
Csatlakoztatás
Csatlakozók típusa: Csavaros kapcsok, <= 2 x 1.5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0.22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Terminál leírás: ISO n°1 (X1-X2)PL
Csavarfej típusa: Kereszthornyos (kompatibilis Philips 1-es méretű csavarhúzóval)
Kereszthornyos (kompatibilis pozidriv 1-es méretű csavarhúzóval)
Hornyos (kompatibilis 4 mm átmérőjű lapos csavarhúzóval)
Hornyos (kompatibilis 5.5 mm átmérőjű lapos csavarhúzóval)
Meghúzási nyomaték: 0.8...1.2 N.m az IEC 60947-1 szerint
Mechanikai jellemzők
Blokk rögzítése: Elölről szerelhető
CAD szerinti teljes szélesség: 30 mm
CAD szerinti teljes magasság: 42 mm
CAD szerinti teljes mélység: 55 mm
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Védőkezelés: TH
Szabványok és tanúsítványok
Szabványoknak való megfelelés: JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
