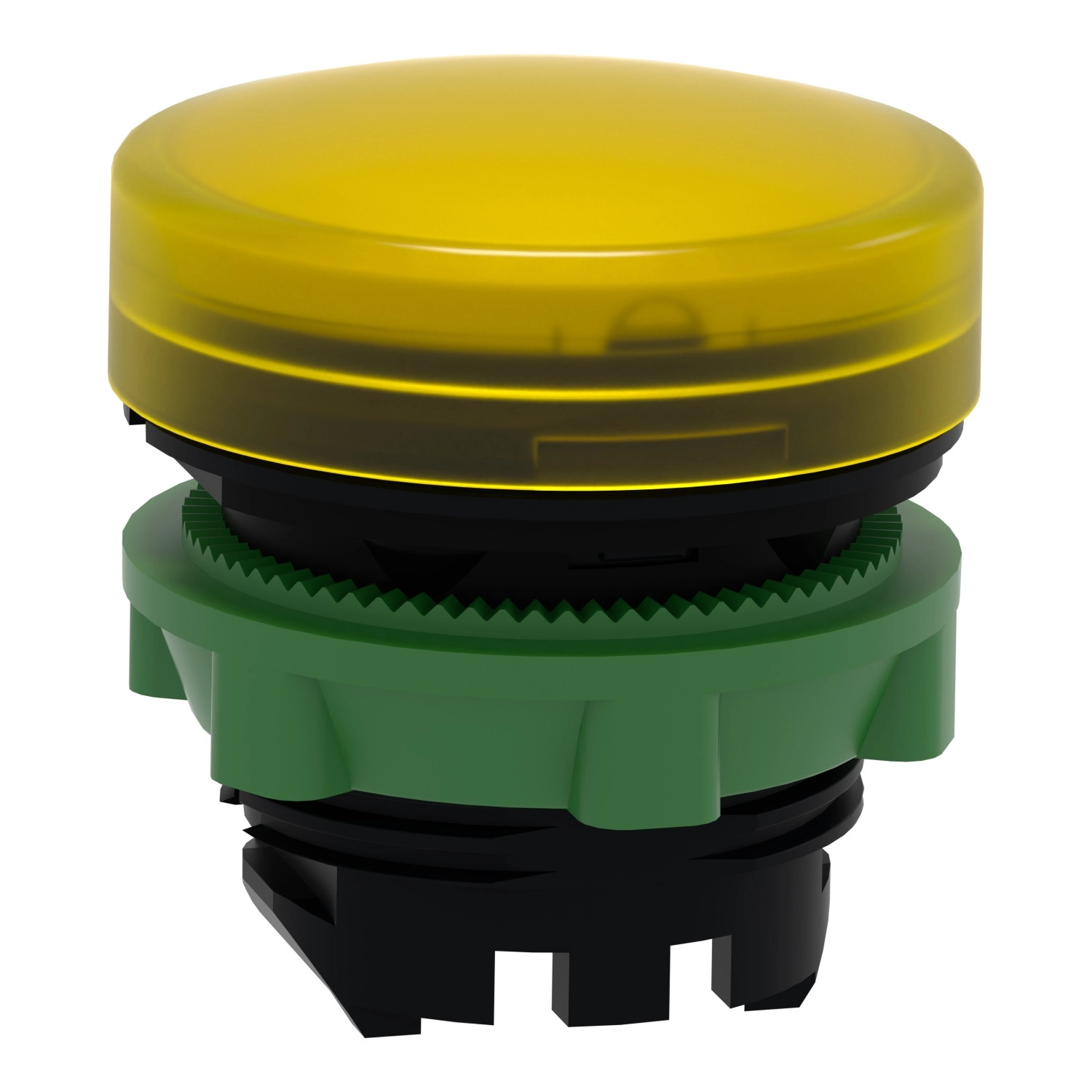

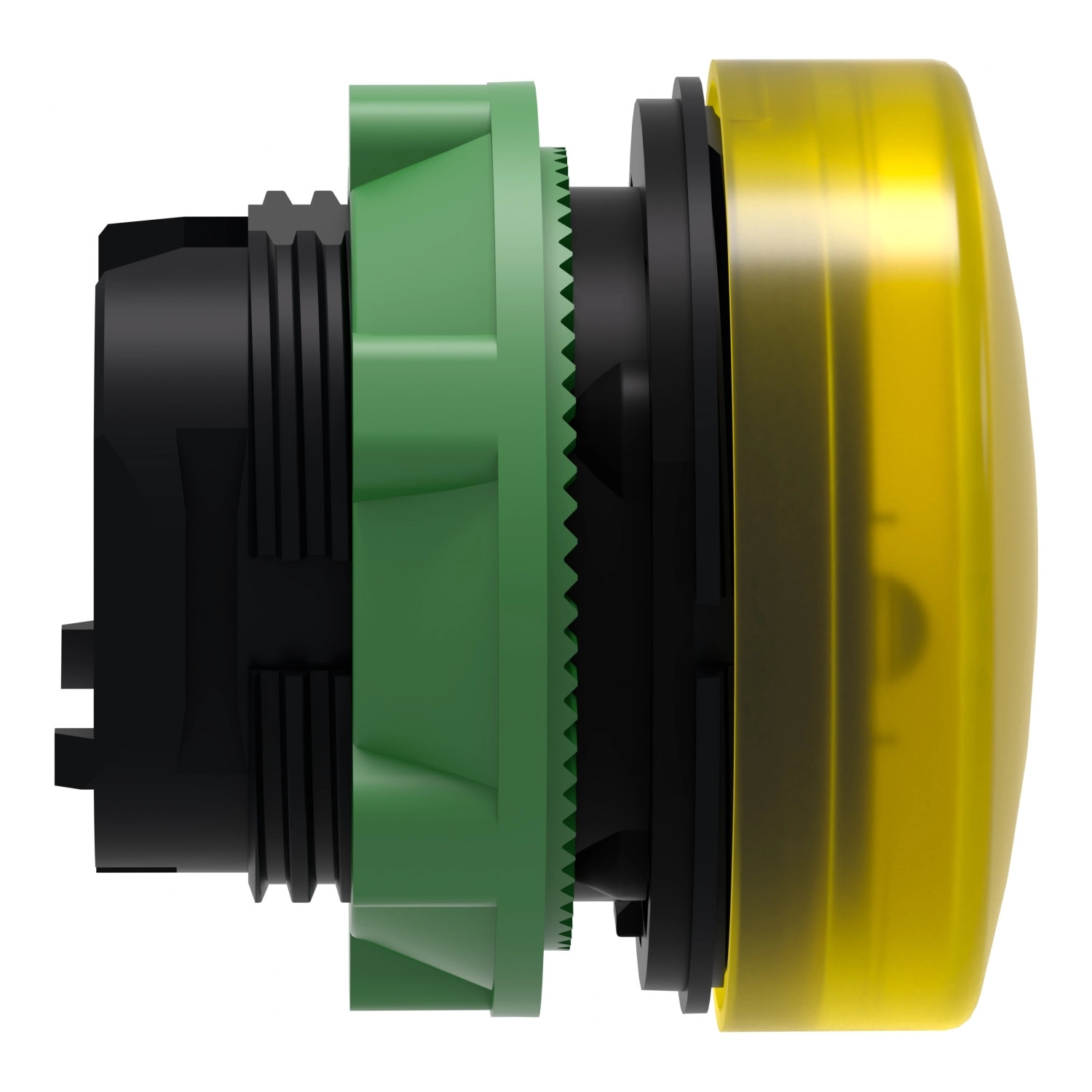

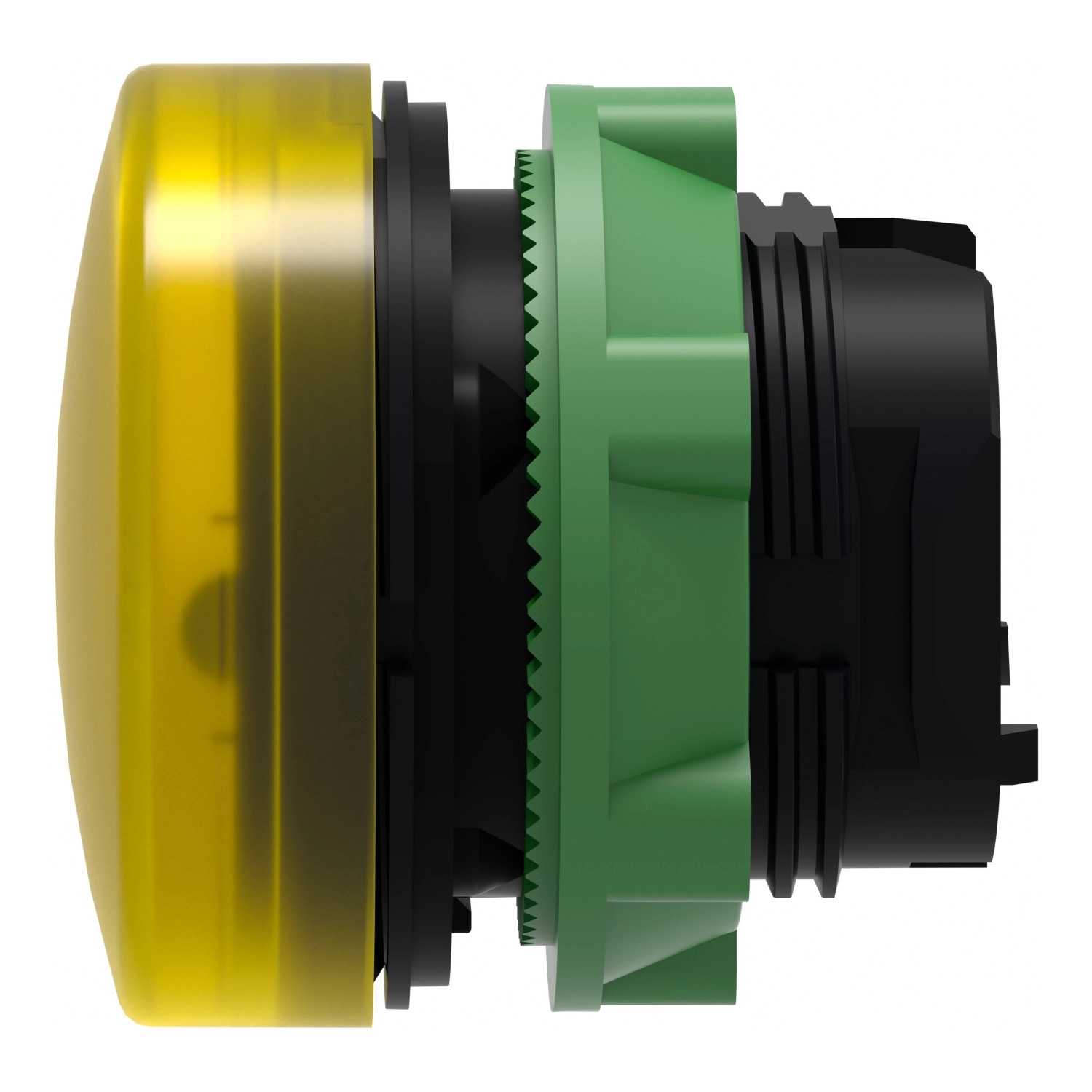

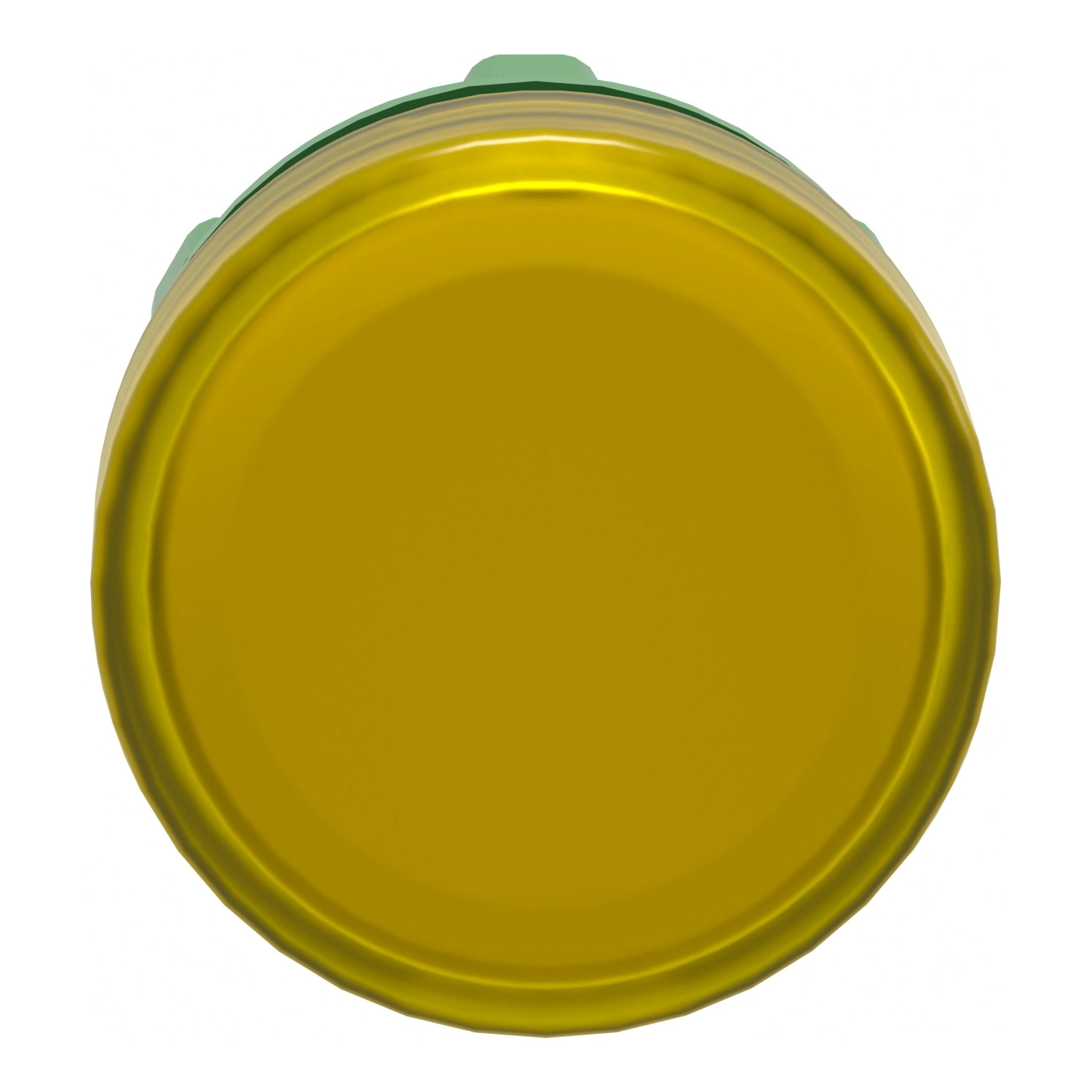

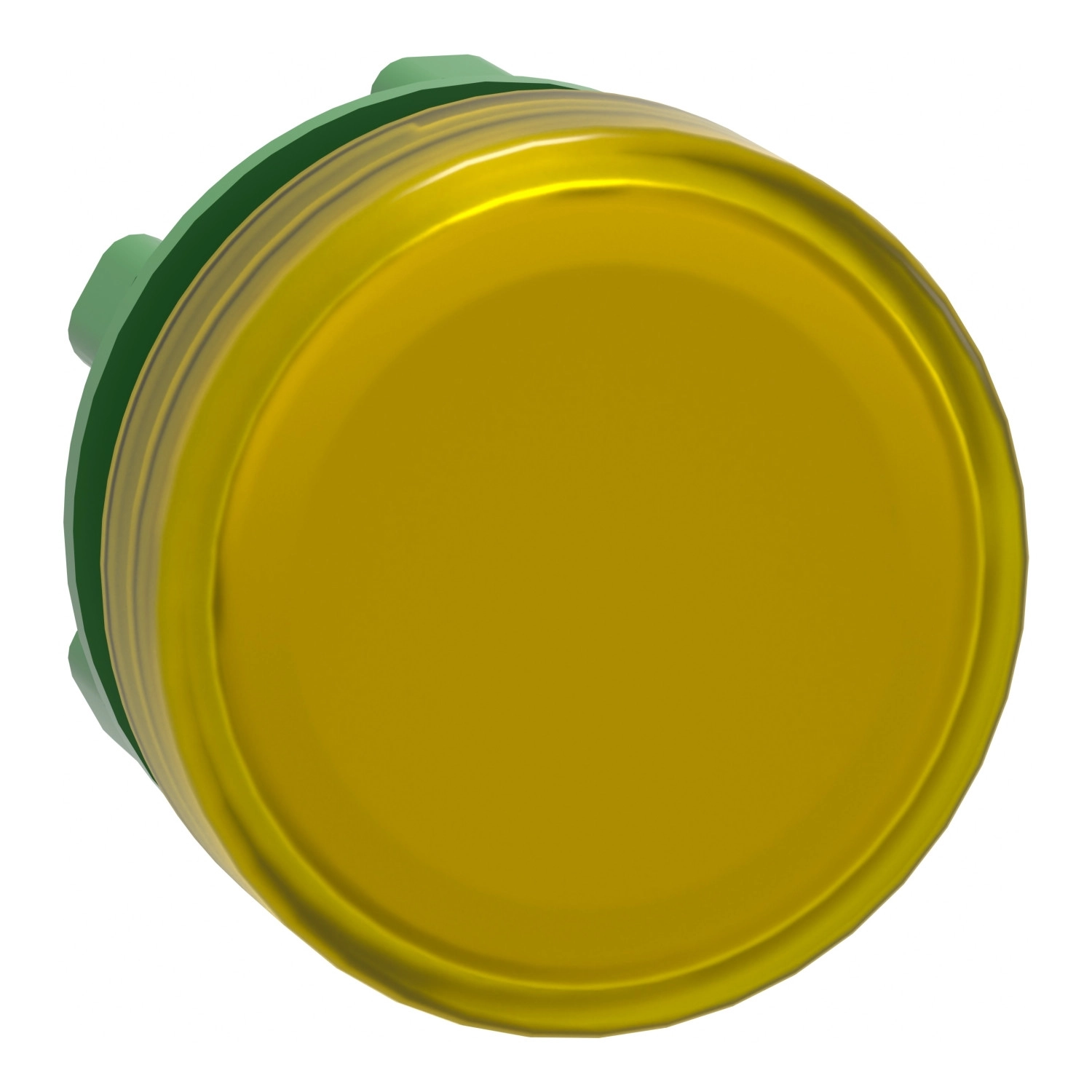

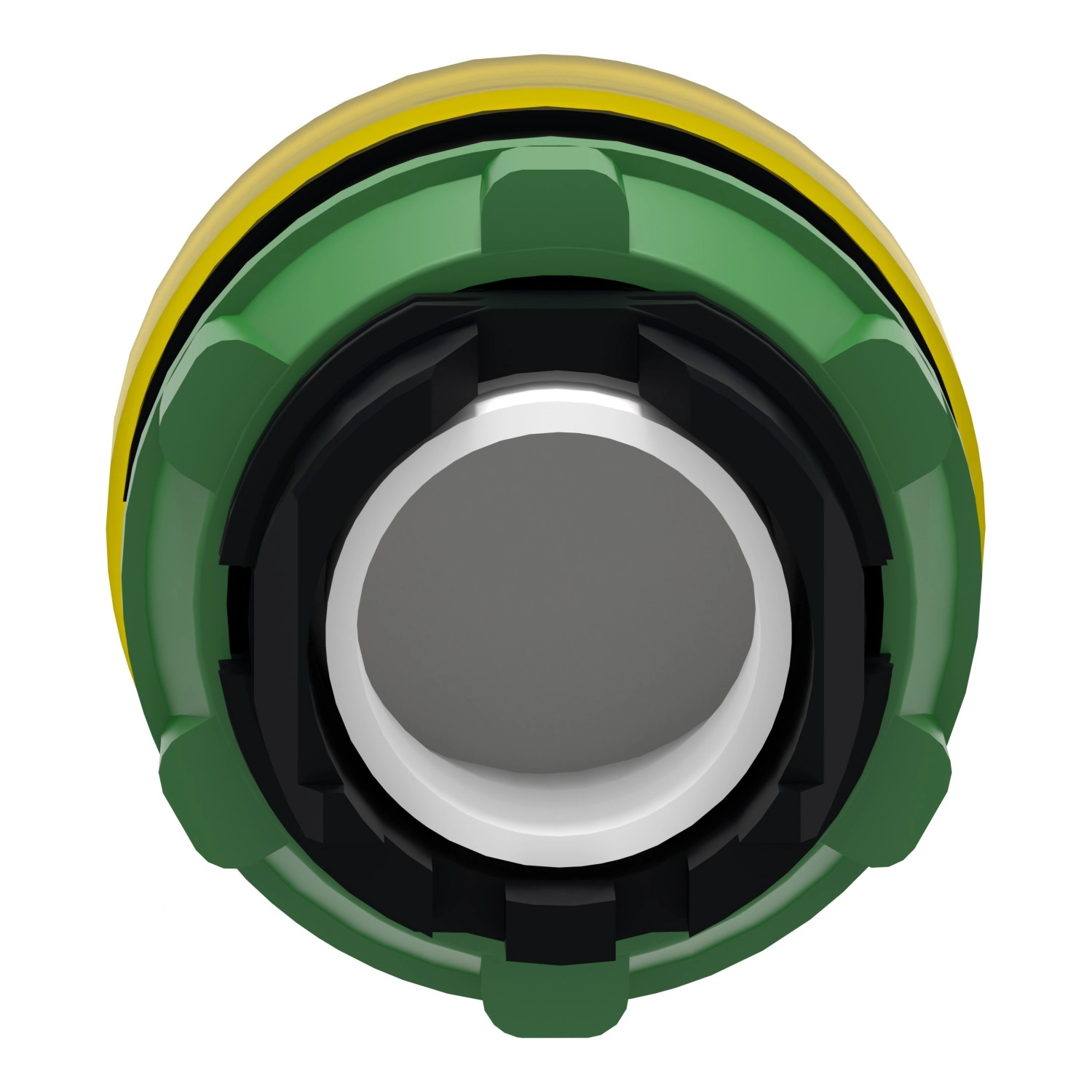

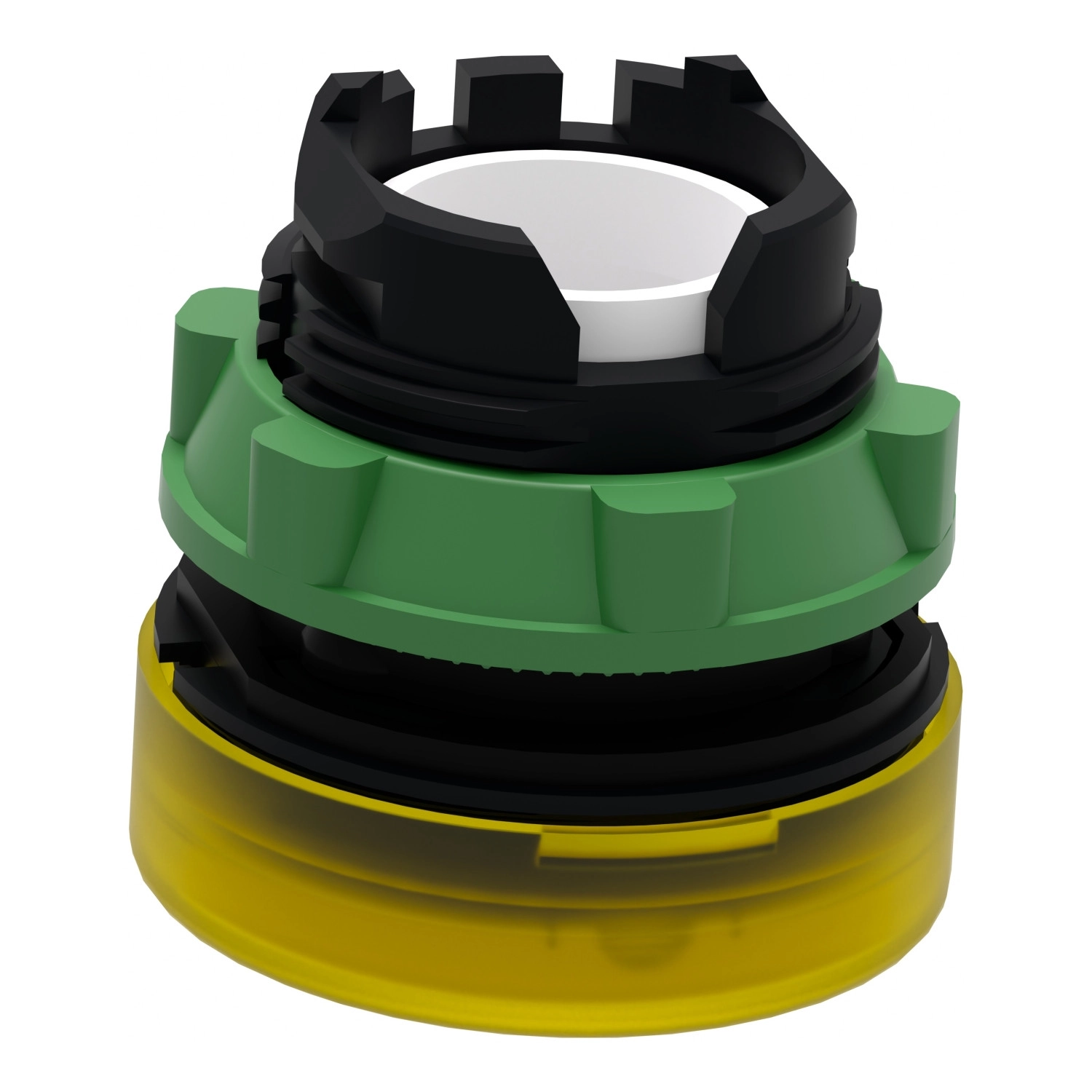

A Schneider Electric Harmony XB5 termékcsalád ZB5AV083 jelzőlámpa feje egy precízen megtervezett ipari vezérlőelem, amely a funkció és megbízhatóság tökéletes ötvözetét kínálja. Ez a sárga színű, műanyag kialakítású pilot light fej 22 mm-es átmérővel és sima lencsével rendelkezik, amely BA9s foglalattal van ellátva, így kompatibilis a szabványos jelzőizzókkal és LED-ekkel is. A termék a Schneider Electric fontos fejlesztésének eredménye, amely most már teljesen kompatibilis az univerzális LED blokkokkal is, miközben funkcióiban és biztonságában változatlan maradt.
A ZB5AV083 jelzőlámpa fej univerzális LED kompatibilitással büszkélkedhet, ami jelentősen növeli a felhasználási területeit. A termék kerek jelzőegység fejjel és sárga színű lencsével rendelkezik, amely kiváló láthatóságot biztosít ipari környezetben is. A sötétszürke műanyag gyűrű (bezel) strapabíró és ipari körülmények között is hosszú élettartamot biztosít. A 22 mm-es szabványos rögzítési átmérő lehetővé teszi, hogy a legtöbb vezérlőpanelbe probléma nélkül beilleszthető legyen.
Technikai szempontból a ZB5AV083 kiváló tulajdonságokkal rendelkezik. A CAD méretei (29 mm szélesség, 29 mm magasság és 31 mm mélység) kompakt kialakítást biztosítanak, így helytakarékos megoldást jelent vezérlőpultokban és paneleken. Kompatibilis az XALD 1...5 kivágással és XALK 2...5 kivágással rendelkező állomásnevekkel, ami rugalmas telepítési lehetőségeket biztosít. Elektromos összetételi kódjai (P1, P2, PF1, PR1) különböző telepítési konfigurációkat tesznek lehetővé: előlapra szerelhető integrált LED-del, előlapra szerelhető integrált LED-del és transzformátorral, vagy hátsó szerelésű integrált LED-del.
A Schneider Electric ZB5AV083 jelzőlámpa fej rendkívül ellenálló a környezeti hatásokkal szemben. TH védőkezeléssel ellátva, -40...70 °C közötti tárolási és üzemelési hőmérséklet-tartománnyal rendelkezik, amely extrém körülmények között is megbízható működést biztosít. IP66 és IP67 védettségi fokozata (IEC 60529 szerint), valamint NEMA 13 és NEMA 4X besorolása kiváló védelmet nyújt por és víz ellen. Ellenáll a 7000000 Pa nyomású nagynyomású mosónak is 55 °C-on, 0,1 m távolságból. IK05 fokozatú ütésállóságának köszönhetően (IEC 50102 szerint) ellenáll a mechanikai behatásoknak, míg vibrációállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint. Ütésállósága kiemelkedő: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5AV083 - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, sárga műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Készülék rövid neve: ZB5
Gyűrű anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Értékesítés oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Kupak/működtető vagy lencse színe: Sárga
Működtető további információ: Sima lencsével
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összetételi kód: P1 előlapra szerelés integrált LED-del
P2 előlapra szerelés integrált LED-del és transzformátorral
PF1 előlapra szerelés integrált LED-del
PR1 hátsó szerelés integrált LED-del
Eszköz prezentáció: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
