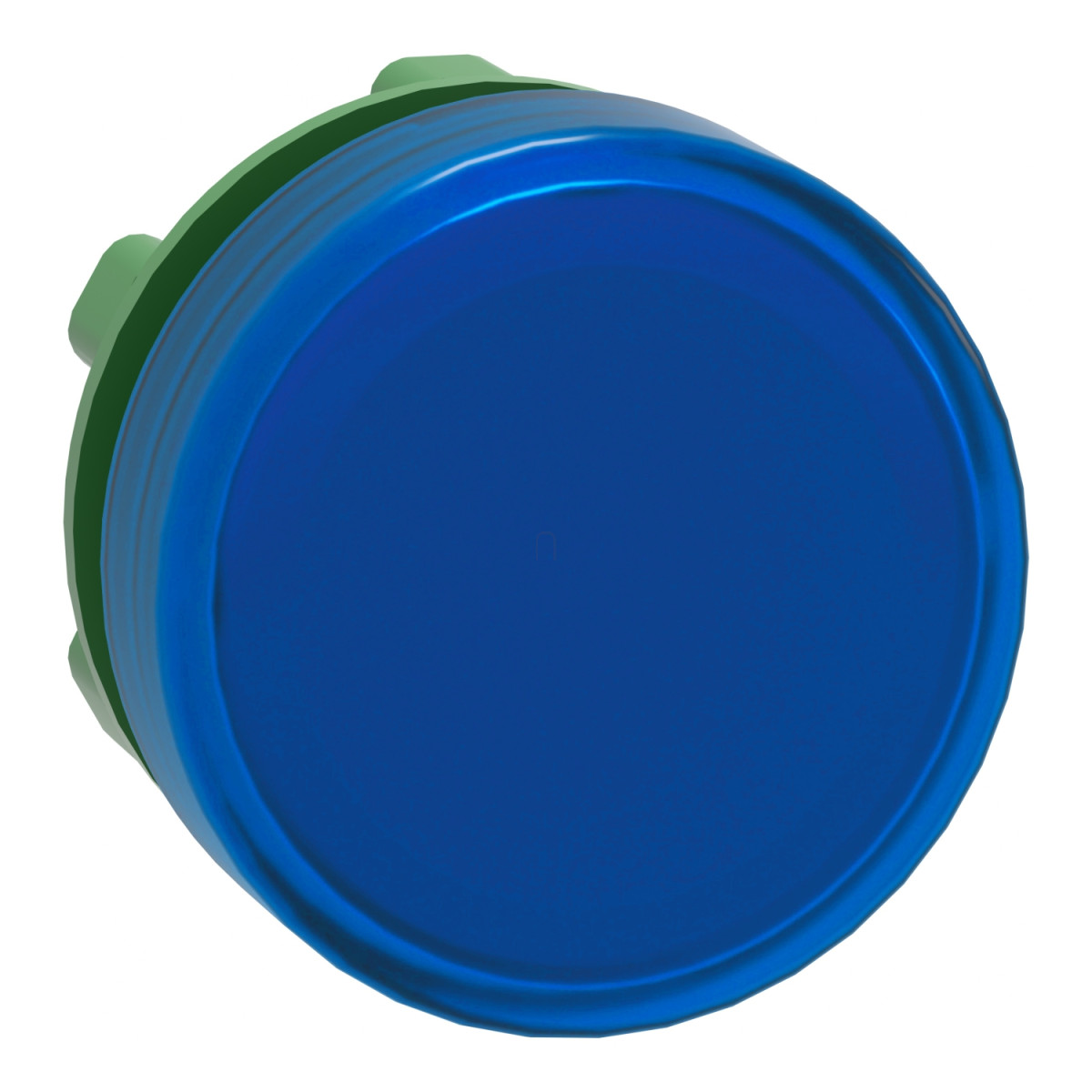

A Schneider Electric Harmony XB5 sorozatának ZB5AV063 típusú jelzőlámpa feje kiváló választás ipari környezetben történő vizuális jelzésekhez. Ez a kék színű, műanyag kivitelű lámpa fej a gyártó népszerű Harmony XB5 termékcsaládjának része, amely megbízhatóságáról és tartósságáról ismert az ipari automatizálás területén.
A ZB5AV063 jelzőlámpa fej fő jellemzője a kék színű, sima felületű lencse, amely BA9s foglalatú alappal rendelkezik. A termék standard fejkialakítású, 22 mm-es szerelési átmérővel, amely az ipari alkalmazásoknál széles körben elfogadott szabvány. A sötétszürke műanyag keret harmonikusan illeszkedik a kék színű kezelőfelülethez, ami egyértelmű vizuális jelzést biztosít a berendezés állapotáról. A termék kialakítása lehetővé teszi a könnyű szerelhetőséget és a megbízható működést akár szélsőséges körülmények között is. A gyártó fontos megjegyzése, hogy a termék megjelenésében változás történhetett, de ez nem befolyásolja a funkcionális és biztonsági jellemzőket, valamint kompatibilitást biztosít az univerzális LED blokkokkal.
A ZB5AV063 jelzőlámpa fej technikai specifikációi lenyűgözőek. A termék IP védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K szabványoknak megfelelő, ami rendkívüli védettséget jelent por, víz és nagynyomású mosás ellen. Ez különösen előnyös olyan ipari környezetben, ahol a berendezéseket rendszeresen tisztítják vagy nedves körülmények között üzemelnek. A NEMA védettségi besorolás szerint NEMA 13 és NEMA 4X minősítéssel rendelkezik, tovább erősítve a termék alkalmazhatóságát zord körülmények között. A termék ellenáll akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságból történő nagynyomású mosásnak, ami igazolja robusztus kialakítását. Az ütésállóság tekintetében IK05 minősítéssel rendelkezik az IEC 50102 szabvány szerint.
A működési és tárolási hőmérséklet-tartomány -40…70 °C között van, ami rendkívül széles spektrumot fed le, lehetővé téve a termék használatát akár szélsőséges időjárási viszonyok között is. A jelzőlámpa fej rezgésállósága 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén, illetve 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. Ezek az értékek azt mutatják, hogy a ZB5AV063 képes ellenállni a jelentős mechanikai igénybevételeknek, ami alapvető fontosságú az ipari környezetben.
A termék kompatibilis többféle elektromos összeállítással: P1 előlapi szereléssel integrált LED-del, P2 előlapi szereléssel integrált LED-del és transzformátorral, PF1 előlapi szereléssel integrált LED-del, valamint PR1 hátlapi szereléssel integrált LED-del. A terméket úgy tervezték, hogy használható legyen XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokon, ami növeli a rugalmasságát különböző telepítési helyzetekben. A ZB5AV063 méretei precízen meghatározottak: a CAD szerinti teljes szélesség és magasság 29 mm, míg a teljes mélység 31 mm, ami kompakt kialakítást jelent, miközben megőrzi a funkcionalitást és a láthatóságot. A ZB5AV063 jelzőlámpa fej az UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1 és JIS C8201-1 szabványoknak megfelel, ami garantálja a termék minőségét és megbízhatóságát nemzetközi szinten is.
Schneider Electric Harmony XB5 - ZB5AV063 - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy összetevő típusa: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típus: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Kék
Működtető további információ: Sima lencsével
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kód: P1 előlapi szerelés beépített LED-del, P2 előlapi szerelés beépített LED-del és transzformátorral, PF1 előlapi szerelés beépített LED-del, PR1 hátlapi szerelés beépített LED-del
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
