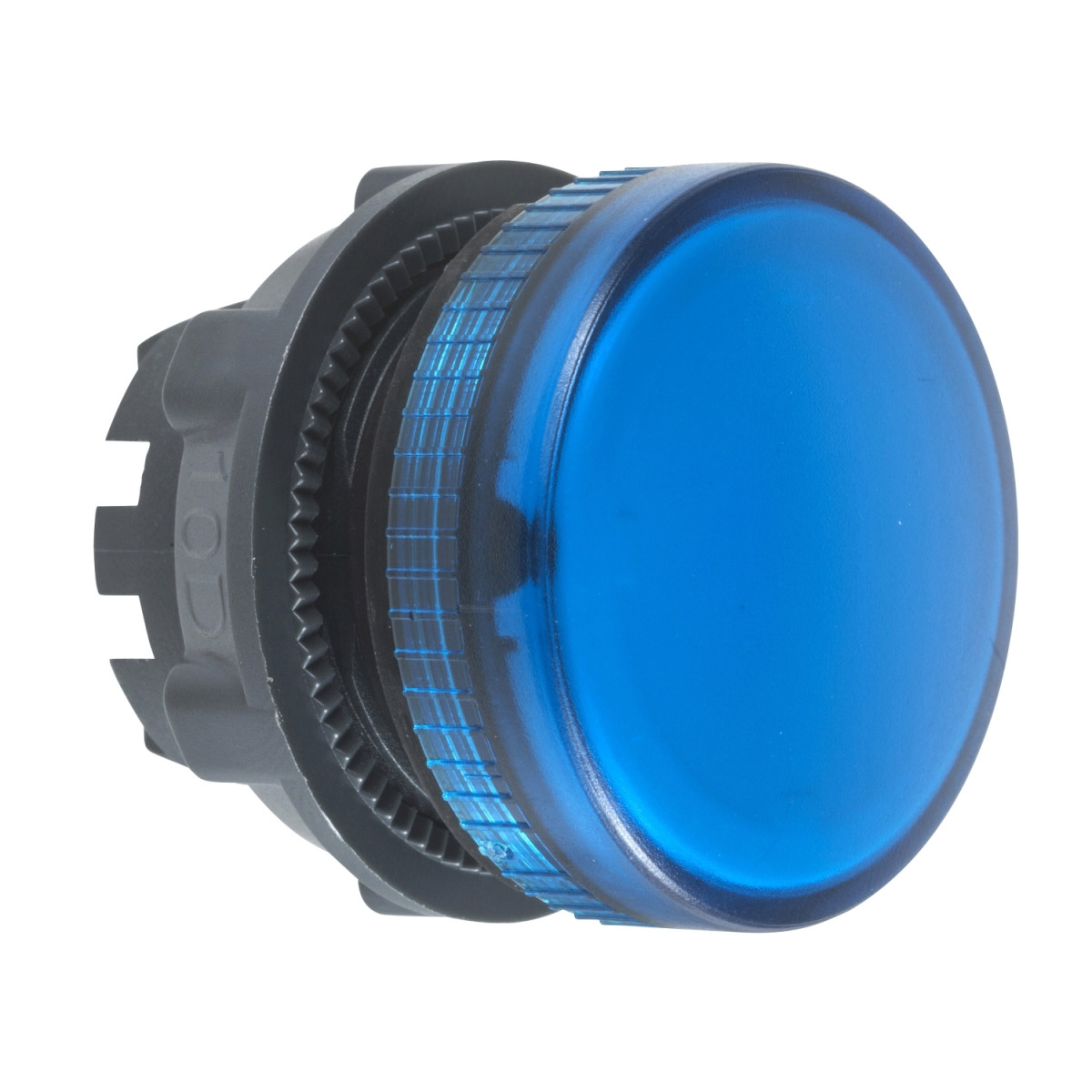

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5AV06 jelzőlámpa fej egy professzionális ipari vezérlő komponens, amely kiváló minőségű kék színű megjelenítést biztosít különböző automatizálási és vezérlési alkalmazásokban. Ez a termék a Harmony XB5 termékcsalád részeként a megbízhatóság és tartósság jegyében készült, kifejezetten ipari környezetben történő használatra optimalizálva.
A ZB5AV06 jelzőlámpa fej sötétszürke műanyag kerettel rendelkezik, amely tartós és ellenálló kivitelt biztosít. A 22 mm-es szabványos szerelési átmérőjének köszönhetően könnyen beépíthető a legtöbb vezérlőpanelbe és kapcsolószekrénybe. A termék BA 9s típusú foglalattal kompatibilis, amely széles körben elterjedt és könnyen hozzáférhető izzótípusokkal használható. A kerek kialakítású jelzőegység kék színű sima lencsével rendelkezik, amely optimális láthatóságot biztosít különböző fényviszonyok között.
A Schneider Electric ZB5AV06 jelzőlámpa fej rendkívüli tartósságát és megbízhatóságát a szigorú nemzetközi szabványoknak való megfelelés is alátámasztja. A termék IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 és ISO 20653 szabványok szerint, ami kiváló védelmet biztosít por és víz ellen, valamint ellenáll a nagynyomású vízsugárnak is (7000000 Pa 55 °C-on). Emellett a NEMA 13 és NEMA 4X besorolásoknak is megfelel, valamint IK05 ütésállósággal rendelkezik. Ezek a tulajdonságok különösen értékessé teszik olyan környezetekben, ahol a vezérlőelemeknek extrém körülményeket kell elviselniük.
A termék műszaki tulajdonságai között szerepel a széles üzemi hőmérséklet-tartomány (-40...70 °C), amely mind a tárolás, mind az üzemeltetés során biztosítja a megfelelő működést. A ZB5AV06 kiváló rezgésállósággal is rendelkezik (5 gn 2...500 Hz frekvenciatartományban), valamint jelentős ütésállósággal (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig félszinuszos gyorsulás esetén). A túlfeszültség elleni védelem tekintetében a II. osztályú besorolásnak felel meg az IEC 60536 szabvány szerint.
A termék kompatibilis több állomástípussal is, beleértve az XALD 1...5 kivágásos és az XALK 2...5 kivágásos modelleket. Az elektromos összetételi kódja P3 előlapi szereléssel és BA 9s foglalattal, P4 előlapi szereléssel BA 9s foglalattal és transzformátorral, illetve PF2 előlapi szereléssel és BA 9s foglalattal. A termék méretei pontosan meghatározottak: 29 mm széles, 29 mm magas és 31 mm mély. Ez a kompakt méret lehetővé teszi a hatékony helykihasználást még a korlátozott méretű vezérlőpaneleken is.
A ZB5AV06 jelzőlámpa fej megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1 előírásokat, ami biztosítja a globális felhasználhatóságot és kompatibilitást. A Schneider Electric ZB5AV06 kék jelzőlámpa fej ideális választás lehet ipari automatizálási rendszerek, vezérlőpanelek, gépek és berendezések állapotjelzéséhez, ahol a kék színű vizuális visszajelzés fontos információt közvetít a kezelők számára.
Schneider Electric Harmony XB5 - ZB5AV06 - műanyag jelzőlámpa fej, Ø22, BA9s izzós jelzőlámpához, kék műszaki adatok
Általános információk
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa fej
Kompatibilitás: BA 9s
Rövid készüléknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének formája: Kerek
Lencse színe: Kék
További információ az operátorról: Sima lencsével
Kiegészítő műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás név: XALD 1...5 kivágással, XALK 2...5 kivágással
Elektromos összetétel kód: P3 előlapi szereléssel és BA 9s foglalattal, P4 előlapi szereléssel BA 9s foglalattal és transzformátorral, PF2 előlapi szereléssel és BA 9s foglalattal
Készülék bemutatása: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok
IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
