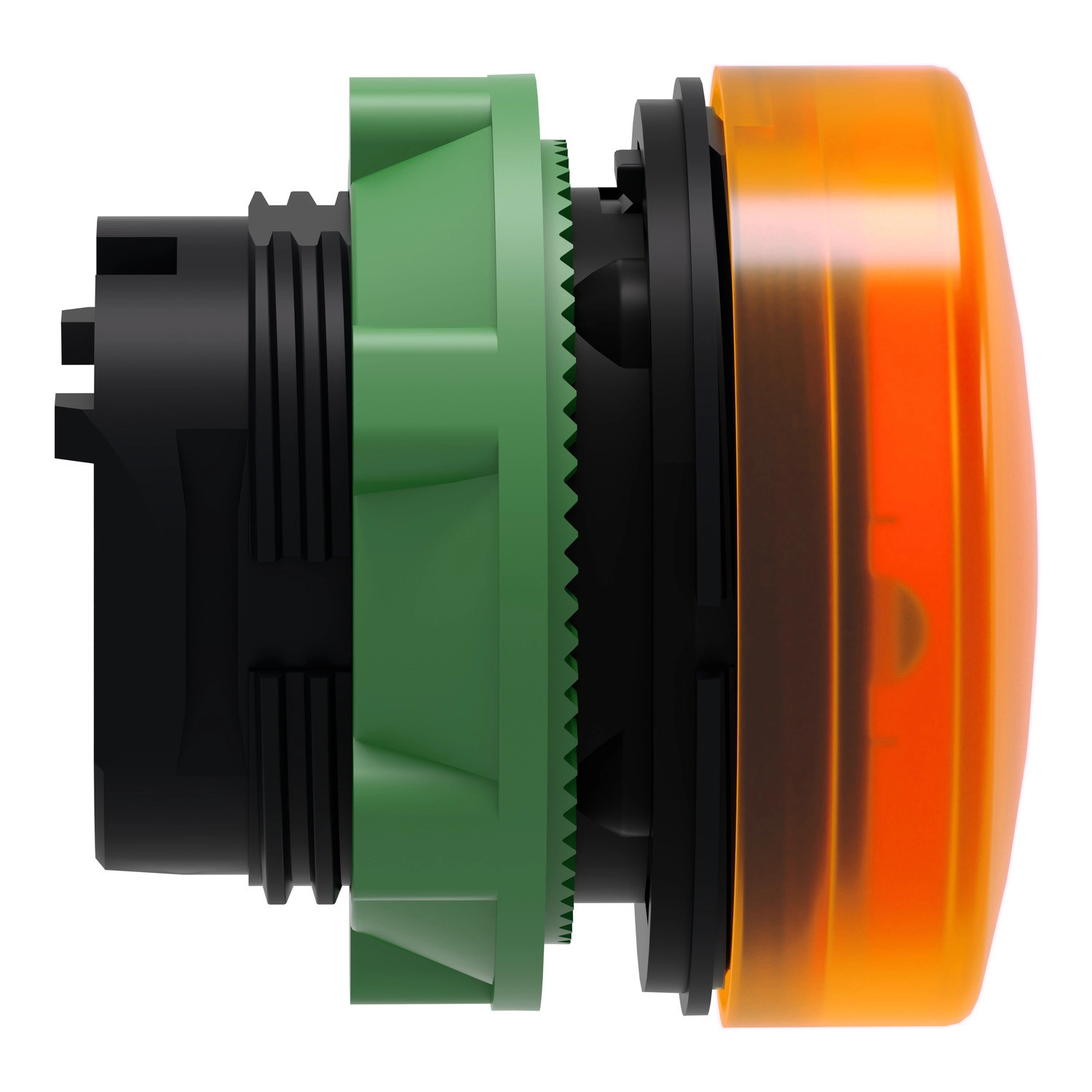

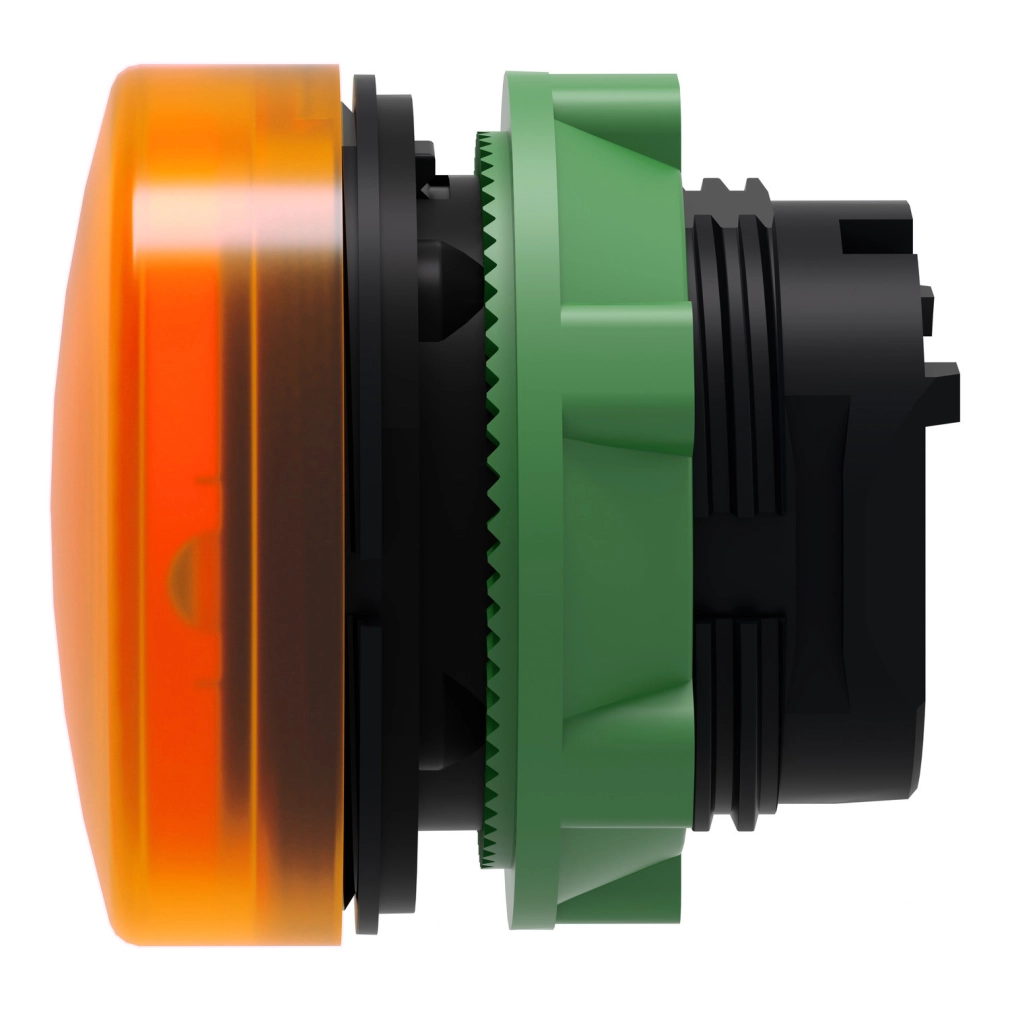

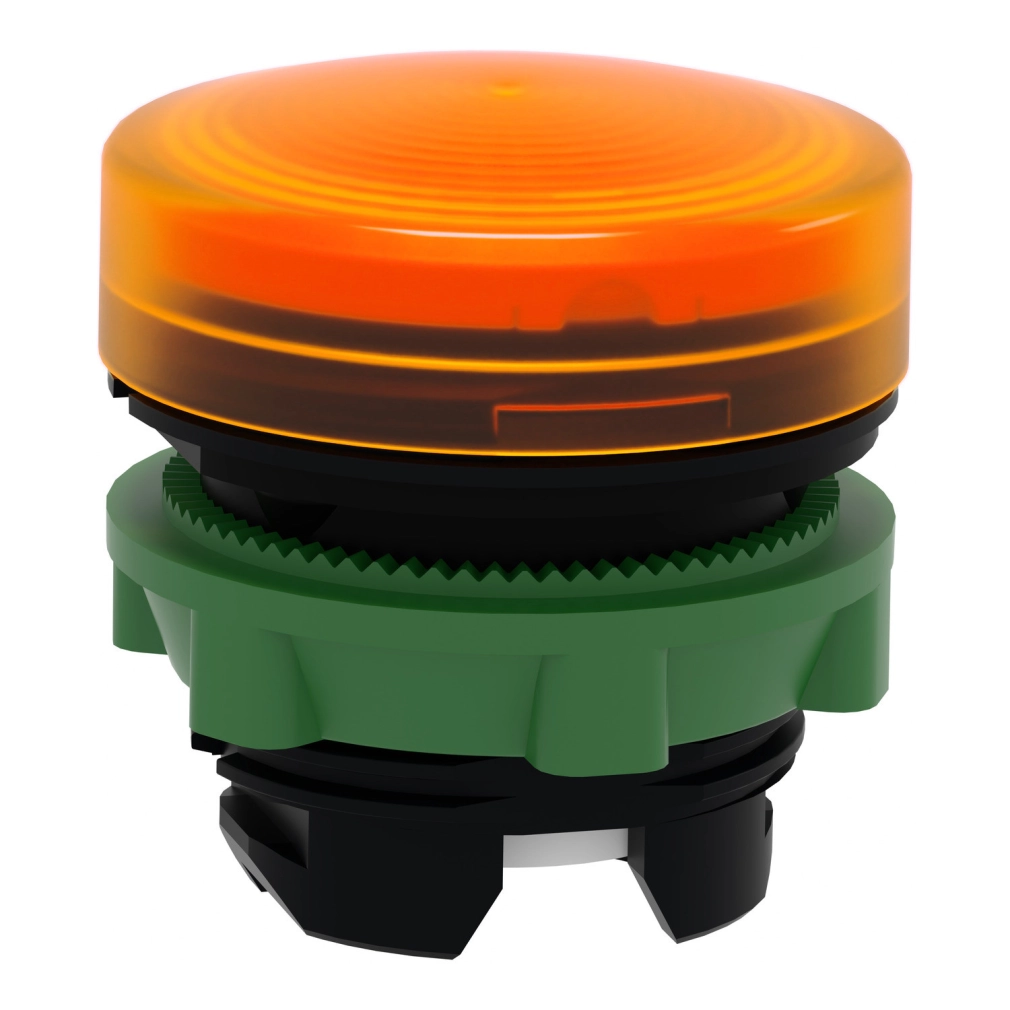

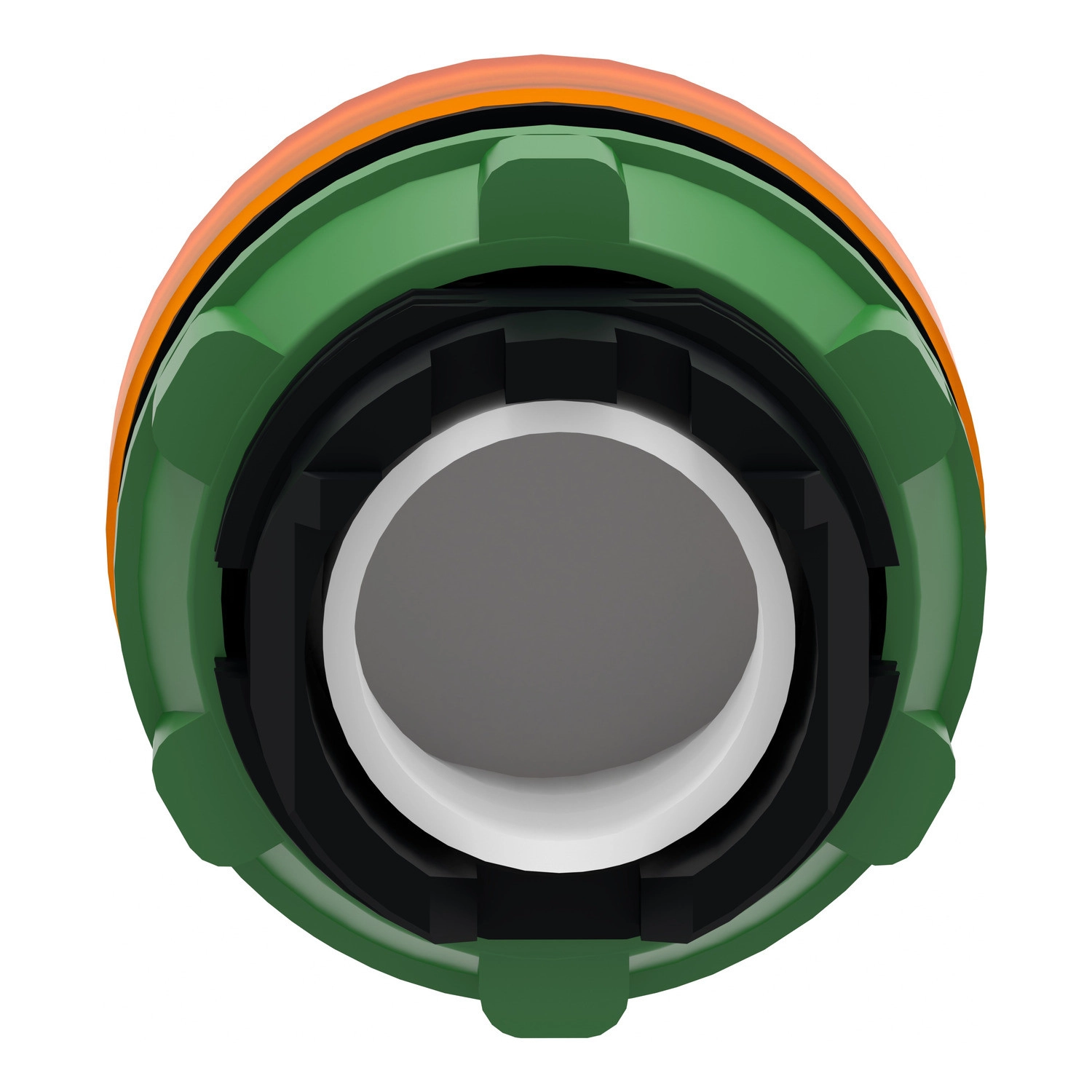

A Schneider Electric Harmony XB5 sorozatú ZB5AV053S jelzőlámpa fej egy rendkívül sokoldalú és robusztus ipari vezérlőelem, amely tökéletesen illeszkedik a modern automatizálási és vezérlési rendszerekbe. Ez a narancssárga színű, műanyag kivitelű jelzőlámpa fej 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legelterjedtebb ipari kezelőpanelekkel és vezérlőszekrényekkel.

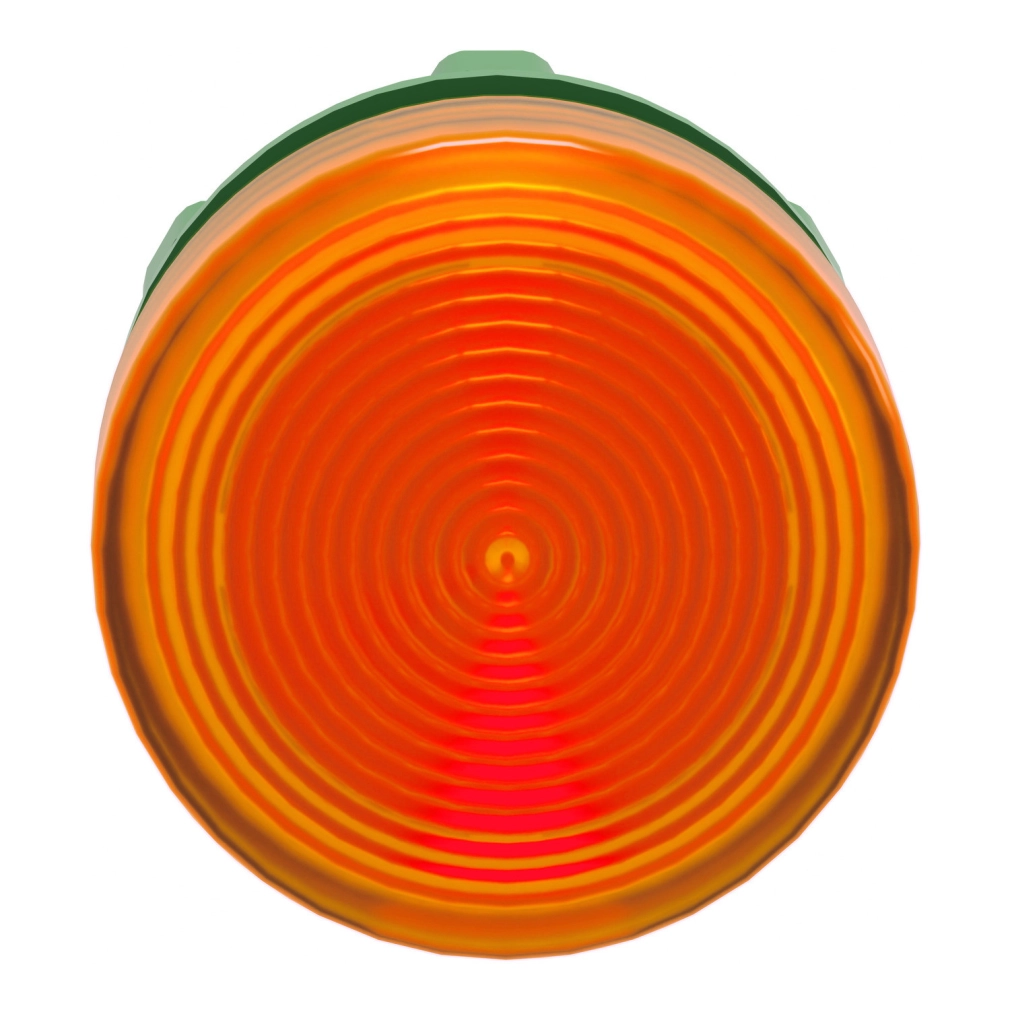

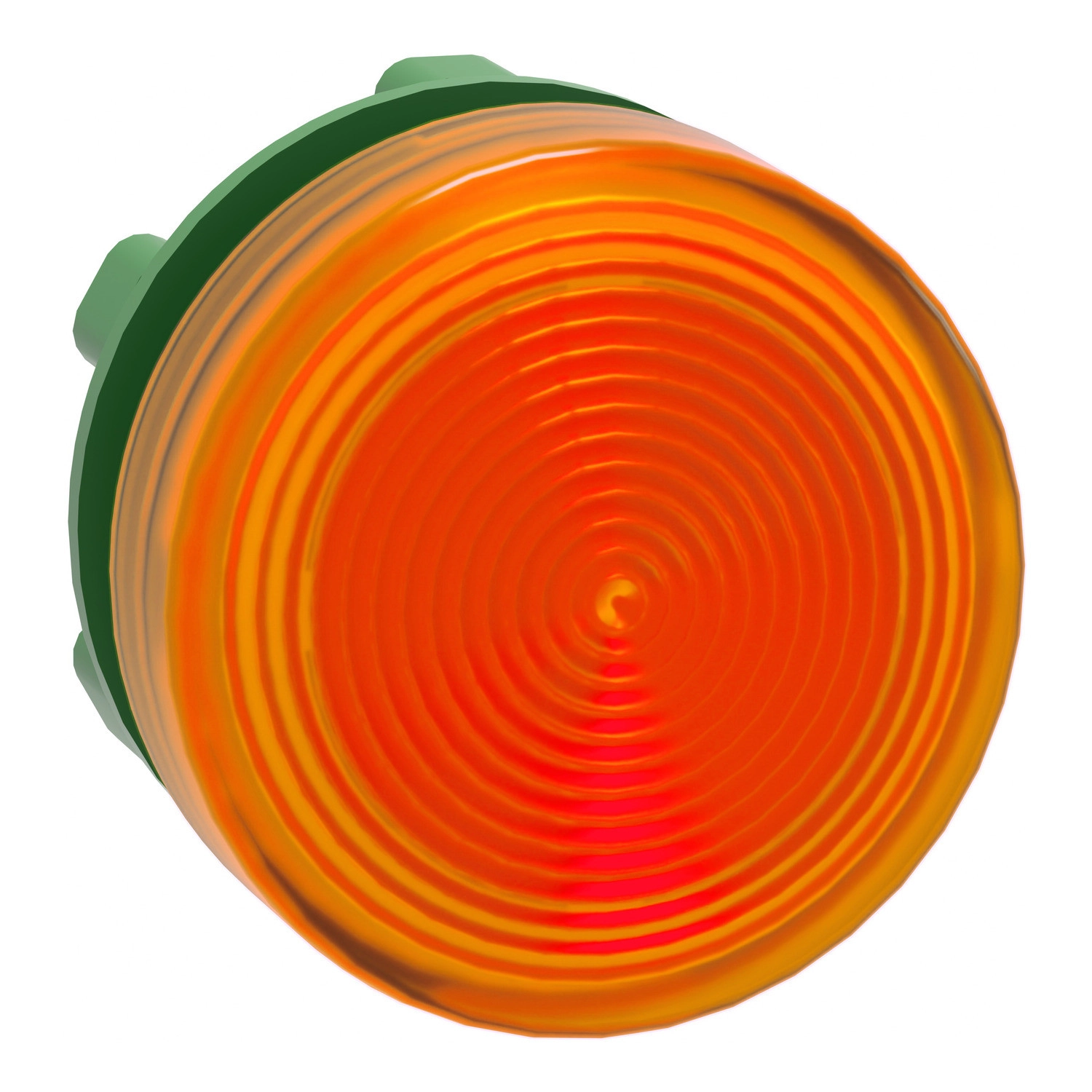

A ZB5AV053S egy hornyolt, barázdált lencséjű jelzőlámpa fejegység, amely BA9s foglalattal rendelkezik. Különleges kialakításának köszönhetően kompatibilis a Schneider Electric univerzális LED blokkjaival, így rugalmasan alakítható a világítás intenzitása és működése az adott alkalmazáshoz. A termék sötétszürke műanyag kerettel rendelkezik, amely kontrasztos megjelenést biztosít a narancssárga jelzőfelülettel. A hornyolt lencse különleges optikai tulajdonságokat kölcsönöz a terméknek, így a jelzőfény jól látható különböző irányokból és nagy távolságból is, még erős környezeti megvilágítás mellett is.
A termék kiemelkedő műszaki jellemzői között szerepel a kivételes védettségi szint: IP66, IP67, IP69 és IP69K, amelyek együttesen biztosítják a termék tökéletes védelmét por, víz és magas nyomású vízsugár ellen. Ez lehetővé teszi a jelzőlámpa használatát még a legmostohább ipari környezetben is, például élelmiszeriparban, vegyiparban vagy kültéri alkalmazásokban. A termék 7000000 Pa nyomású, 55 °C-os vízsugárnak is ellenáll 0,1 méter távolságból, ami rendkívüli robusztusságról tanúskodik. A ZB5AV053S továbbá megfelel a NEMA 13 és NEMA 4X szabványoknak, ami további bizonyítéka a kiváló környezeti védettségnek. Az IK05 ütésállósági fokozat garantálja a mechanikai behatásokkal szembeni ellenállást.
A ZB5AV053S jelzőlámpa fej széles hőmérsékleti tartományban használható, -40°C-tól egészen +70°C-ig, ami lehetővé teszi a termék alkalmazását szélsőséges környezeti feltételek mellett is. A vibráció- és ütésállósága is kiemelkedő: 5 gn rezgésállóság 2-500 Hz frekvenciatartományban, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállóság félszinusz hullám gyorsulás esetén. A termék túlfeszültség elleni védelme Class II besorolású, ami további biztonságot nyújt az elektromos rendszerekben. A Schneider Electric Harmony XB5 ZB5AV053S jelzőlámpa fej tökéletesen illeszkedik a XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokhoz, így változatos vezérlőpanel konfigurációkban alkalmazható. A termék különböző elektromos összeállításokkal használható: P1 és PF1 kódokkal előlapi szerelésnél integrált LED-del, valamint P2 kóddal előlapi szerelésnél integrált LED-del és transzformátorral.
Schneider Electric Harmony XB5 - ZB5AV053S - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, hornyolt lencse, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatósági mennyiség: 1
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Narancssárga
Működtető kiegészítő információ: Hornyolt lencsével
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomásnév: XALD 1...5 kivágás
XALK: 2...5 kivágás
Elektromos összeállítási kód: P1 előlapi szerelésnél integrált LED-del
P2: előlapi szerelésnél integrált LED-del és transzformátorral
PF1: előlapi szerelésnél integrált LED-del
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67: az IEC 60529 szerint
IP69: az IEC 60529 szerint
IP69K: az ISO 20653 szerint
NEMA védettség
NEMA védelmi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosó ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai jellemzők
IK védelmi fokozat: IK05 az IEC 50102 szerint
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn: (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok
CSA C22.2 No 14
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-5
JIS C8201-5-1
UL 508
JIS C8201-1
Környezeti jellemző
Környezeti jellemző: Magas környezeti megvilágítási környezet
