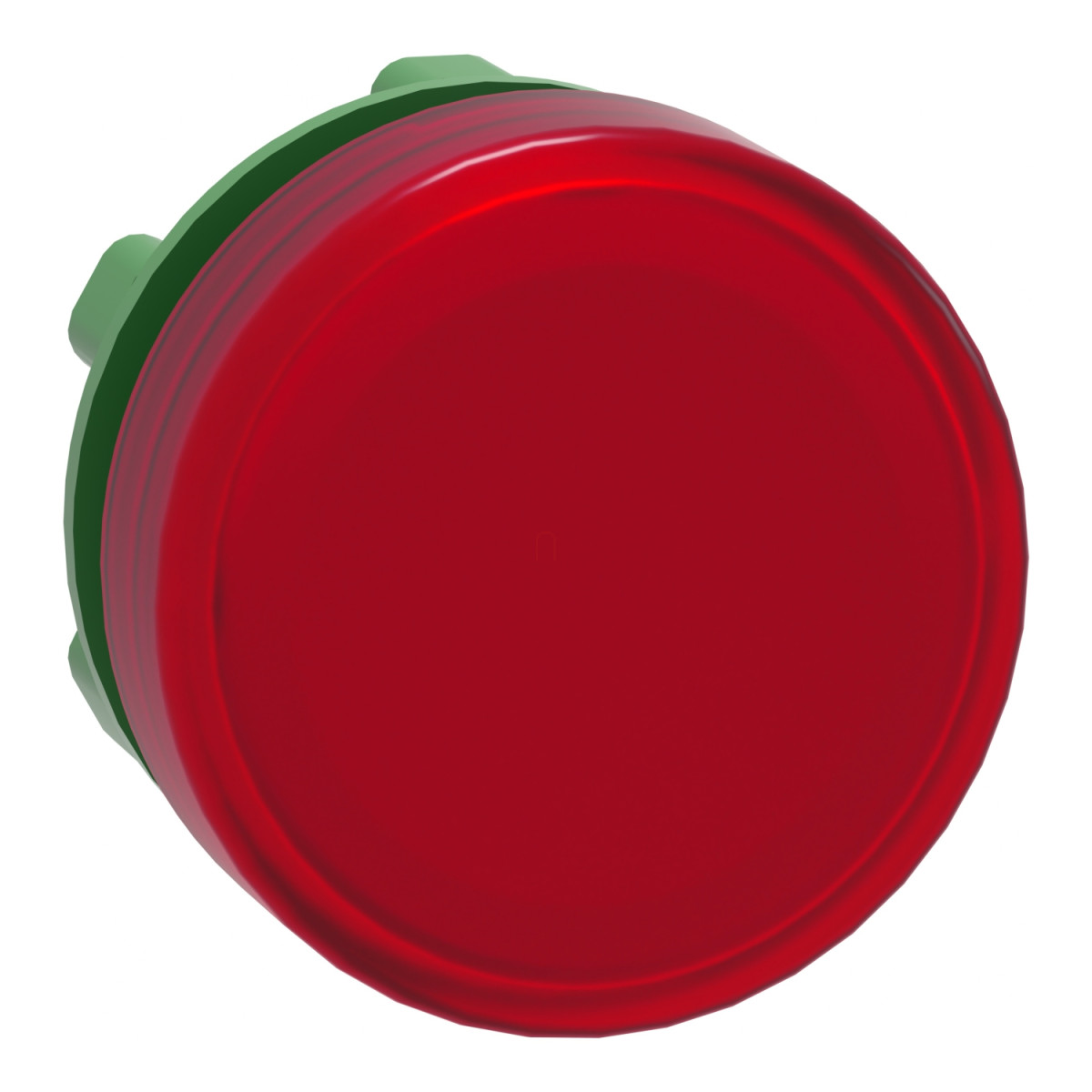

A Schneider Electric Harmony XB5 termékcsalád ZB5AV043 jelzőlámpa feje egy professzionális ipari jelzőelem, amely tökéletes választás vezérlőpanelek, kapcsolószekrények és ipari berendezések állapotjelzésére. Ez a piros színű, műanyag kivitelű jelzőlámpa fej 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari kapcsolópanellel és vezérlőrendszerrel.
A ZB5AV043 különlegessége a sima felületű (plain lens) kialakítás és a BA9s foglalattal ellátott kivitel, amely lehetővé teszi a gyors és egyszerű telepítést. Fontos megjegyezni, hogy a terméken esetlegesen tapasztalható megjelenésbeli változás nem befolyásolja a funkcionalitást és biztonságot - ezt a gyártó külön kiemeli. Ez a változtatás biztosítja a termék kompatibilitását a Schneider Electric univerzális LED blokkjaival, így rugalmasan illeszthető a különböző alkalmazási területekhez. A ZB5AV043 jelzőlámpa fejet kifejezetten az univerzális LED-es jelzőegységekkel való használatra tervezték.
Műszaki szempontból a termék sötétszürke műanyag kerettel rendelkezik, és kör alakú jelzőfelülete piros színű. CAD méretei pontosan meghatározottak: 29 mm szélesség, 29 mm magasság és 31 mm mélység. A ZB5AV043 jelzőlámpa fej kompatibilis a következő állomásokkal: XALD 1-5 kivágással és XALK 2-5 kivágással. Elektromos összetételét tekintve többféle konfigurációban használható: P1 (előlapra szerelhető integrált LED-del), P2 (előlapra szerelhető integrált LED-del és transzformátorral), PF1 (előlapra szerelhető integrált LED-del) és PR1 (hátlapra szerelhető integrált LED-del).
A ZB5AV043 jelzőlámpa fej kiemelkedő védelmi tulajdonságokkal rendelkezik, ami különösen fontos ipari környezetben: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik a megfelelő szabványok szerint. Ez azt jelenti, hogy teljesen por- és vízzáró, valamint magasnyomású mosással szemben is ellenáll. NEMA 13 és NEMA 4X védettségi besorolása is van, illetve 7000000 Pa nyomásnak is ellenáll 55 °C-on, 0,1 m távolságról. Ütésállóságát az IK05 besorolás jelzi. A termék -40°C és +70°C közötti hőmérséklet-tartományban használható és tárolható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
A Schneider Electric ZB5AV043 jelzőlámpa fej számos szabványnak megfelel, többek között: CSA C22.2 No 14, UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1. Rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinuszos gyorsulás esetén az IEC 60068-2-27 szabvány szerint. Ez a termék ideális választás olyan ipari környezetben, ahol megbízható vizuális jelzésre van szükség, például gépek, berendezések működési állapotának jelzésére, figyelmeztetésekre vagy folyamatok nyomon követésére.
Schneider Electric Harmony XB5 - ZB5AV043 - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan eladási egység: 1
Jelzőegység fej alakja: Kerek
Kupak/működtető vagy lencse színe: Piros
Működtető kiegészítő információ: Sima lencsével
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágással, XALK 2...5 kivágással
Elektromos összetételi kód: P1 elülső szerelés integrált LED-del, P2 elülső szerelés integrált LED-del és transzformátorral, PF1 elülső szerelés integrált LED-del, PR1 hátsó szerelés integrált LED-del
Eszköz bemutatása: Alapelem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fok: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fok: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fok: IK05 az IEC 50102 szerint
Szabványok
CSA C22.2 No 14, UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Rezgésállóság
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
