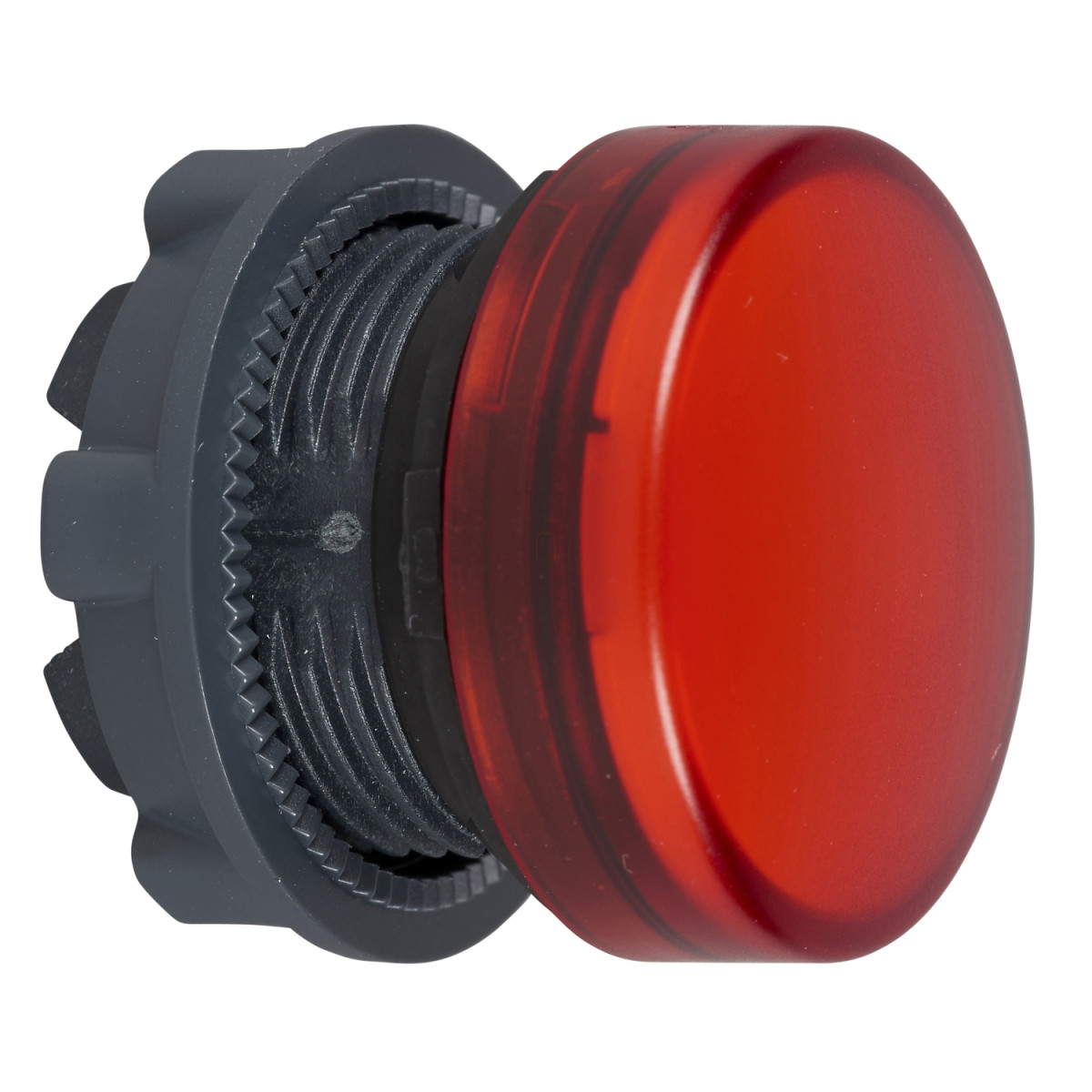

A Schneider Electric Harmony XB5 sorozatú ZB5AV04 jelzőlámpa fej egy kiváló minőségű ipari vezérlőelem, amely a villamosipari szakemberek és automatizálási mérnökök számára egyaránt praktikus megoldást kínál vezérlőpanelek, kapcsolószekrények és gépek állapotjelzéséhez. Ez a piros színű, műanyag konstrukciójú jelzőlámpa fej 22 mm-es szerelőnyílásba illeszthető, és BA9s foglalattal rendelkezik a könnyű izzócseréhez.
A ZB5AV04 jelzőlámpa fej a Harmony XB5 termékcsalád része, amely a Schneider Electric világszerte elismert vezérlőelem sorozata. A termék sima lencsével rendelkezik, amely egyenletes fényeloszlást biztosít, így tökéletes választás olyan környezetben, ahol a jól látható állapotjelzés kritikus fontosságú. A kerek kialakítású jelzőegység fej dark grey (sötétszürke) műanyag kerettel rendelkezik, ami esztétikus megjelenést biztosít a piros jelzőfénynek. A ZB5AV04 a standard fejek közé tartozik, ami szabványos méreteivel és kialakításával univerzális használatot tesz lehetővé.
A termék műszaki tulajdonságait tekintve kiemelkedő ellenálló képességgel rendelkezik a különböző környezeti hatásokkal szemben. Védelmi szintje többszörösen is biztosított: IP66, IP67, IP69 az IEC 60529 szabvány szerint, valamint IP69K az ISO 20653 szabvány szerint, ami rendkívüli védelmet jelent por és víz behatolása ellen. A NEMA szerinti védettségi besorolása NEMA 13 és NEMA 4X, ami szintén a termék robusztus kialakítását bizonyítja. Használható -40°C és +70°C közötti üzemi hőmérsékleten, ami extrém környezeti feltételek mellett is megbízható működést garantál. Figyelemre méltó a 7000000 Pa nyomású, 55°C-os vízsugárral szembeni ellenállása 0,1 méter távolságból, valamint az IK05 besorolású ütésállósága az IEC 50102 szabvány szerint.
A ZB5AV04 jelzőlámpa fej elektromos összetétele változatos csatlakozási lehetőségeket kínál. Használható P3 konfigurációban elölről szerelve BA 9s foglalattal, P4 konfigurációban elölről szerelve BA 9s foglalattal és transzformátorral, valamint PF2 konfigurációban elölről szerelve BA 9s foglalattal. A termék CAD méreteiben 29 mm széles, 29 mm magas és 31 mm mély, ami kompakt beépítést tesz lehetővé. Kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, ami sokoldalú felhasználhatóságot biztosít különböző vezérlőpanelekbe történő integráláskor. A ZB5AV04 rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően, ami ipari környezetben is hosszú élettartamot biztosít.
Schneider Electric Harmony XB5 - ZB5AV04 - műanyag jelzőlámpa fej, Ø22, BA9s izzós jelzőlámpához, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Jelzőlámpa fej
Termék kompatibilitás: BA 9s
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatóság: 1
Jelzőegység fej alakja: Kerek
Lencse színe: Piros
Kiegészítő információ: Sima lencsével
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Állomás neve: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos összetétel kódja: P3 elölről szereléshez BA 9s foglalattal, P4 elölről szereléshez BA 9s foglalattal és transzformátorral, PF2 elölről szereléshez BA 9s foglalattal
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok
IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, UL 508, JIS C8201-1
Rezgésállóság
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
