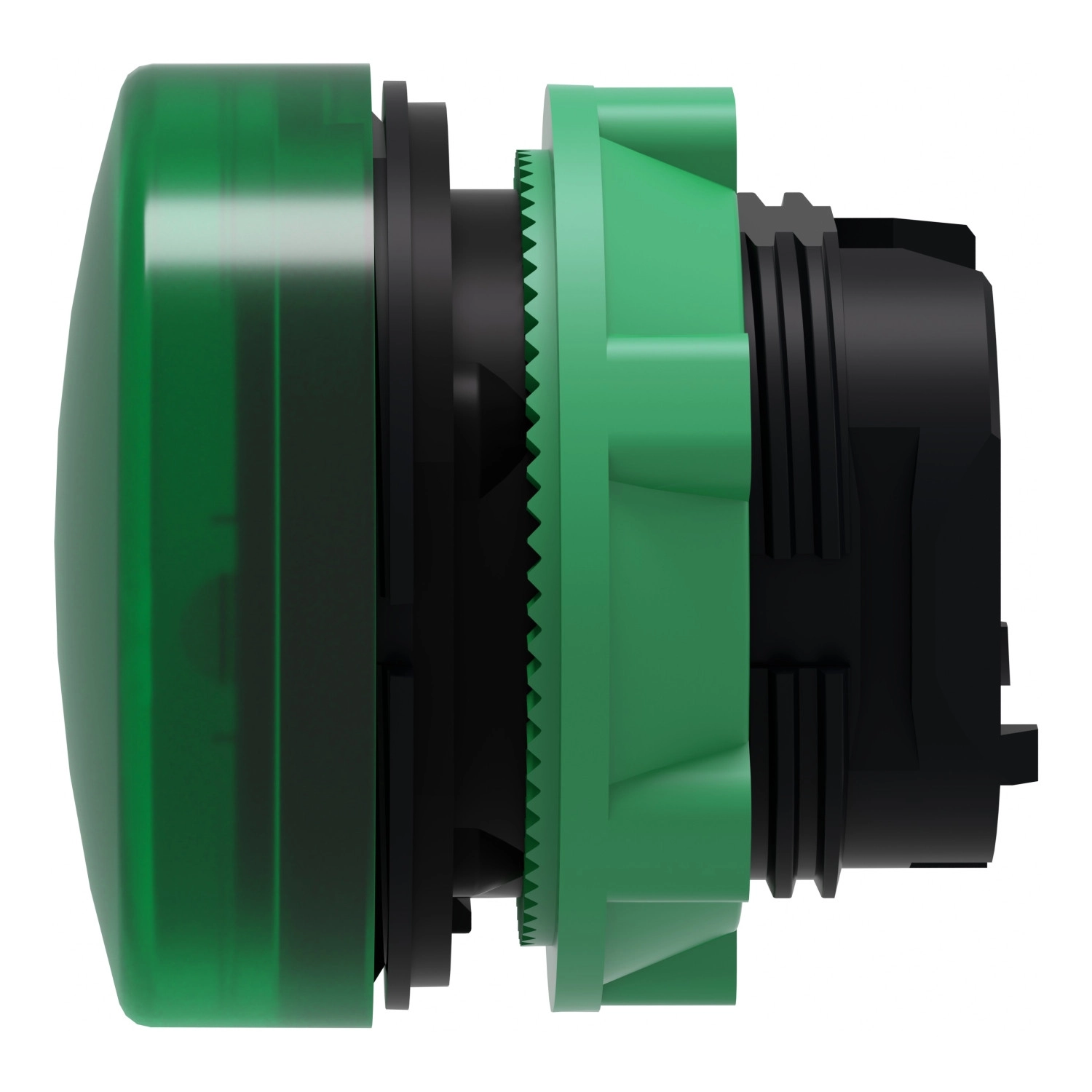

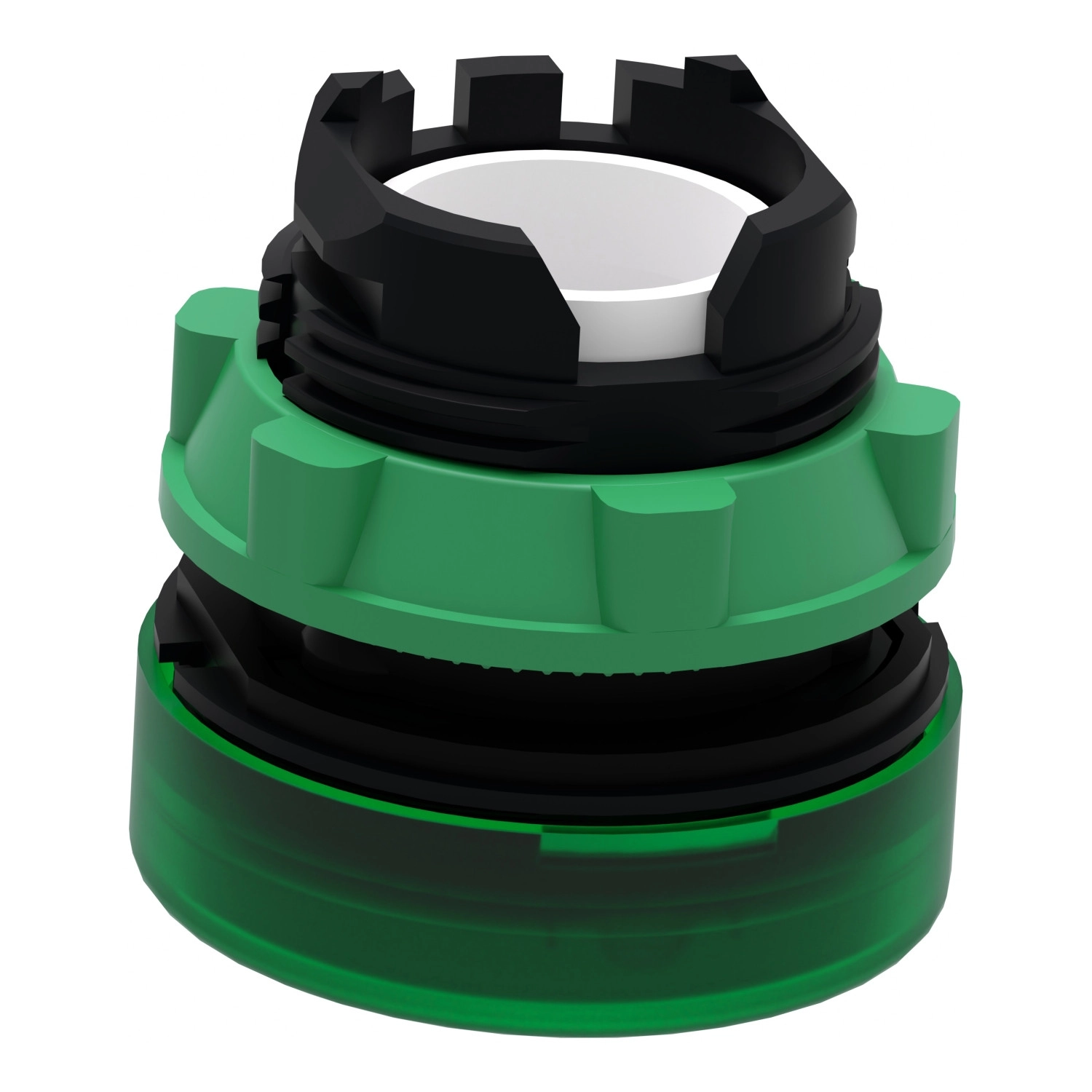

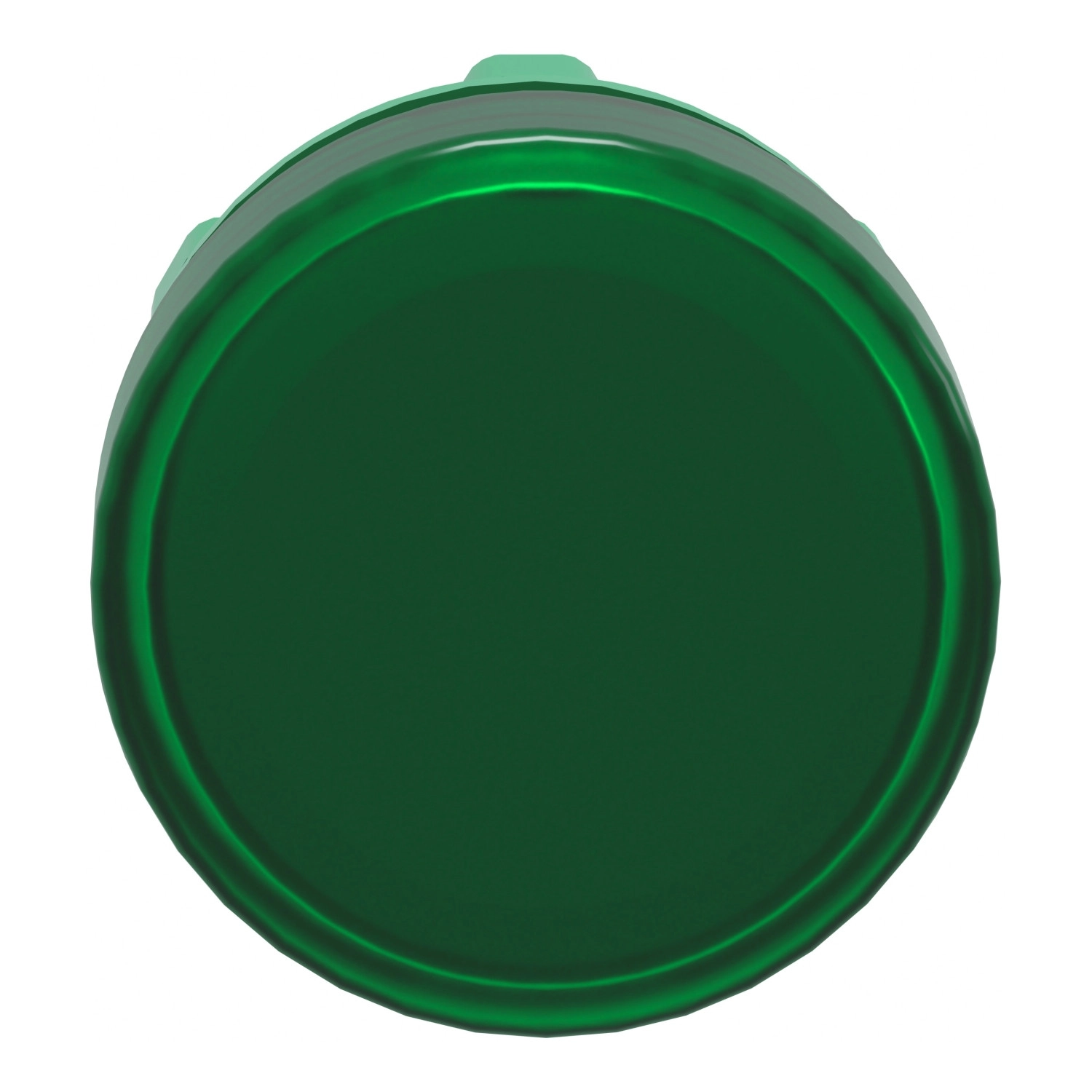

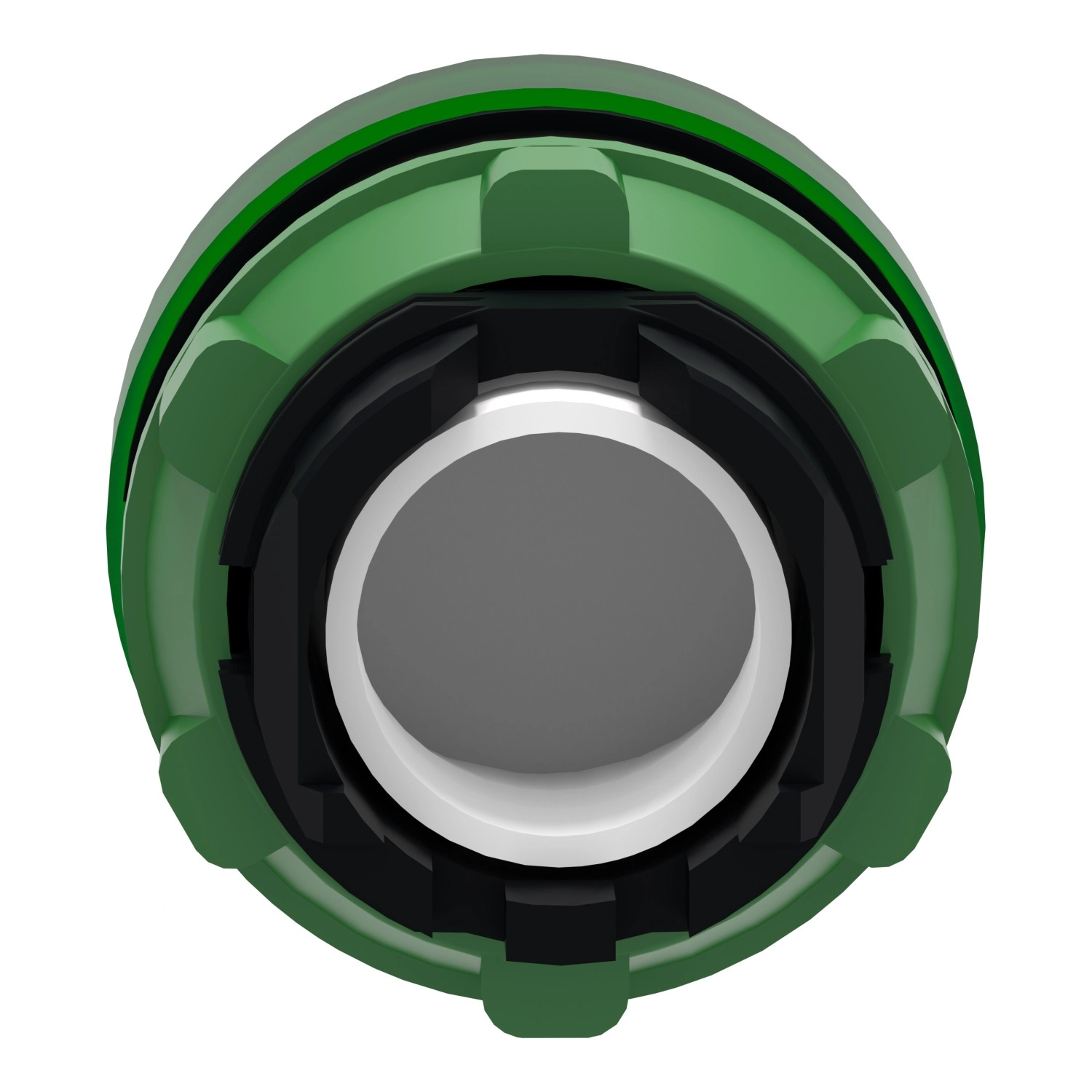

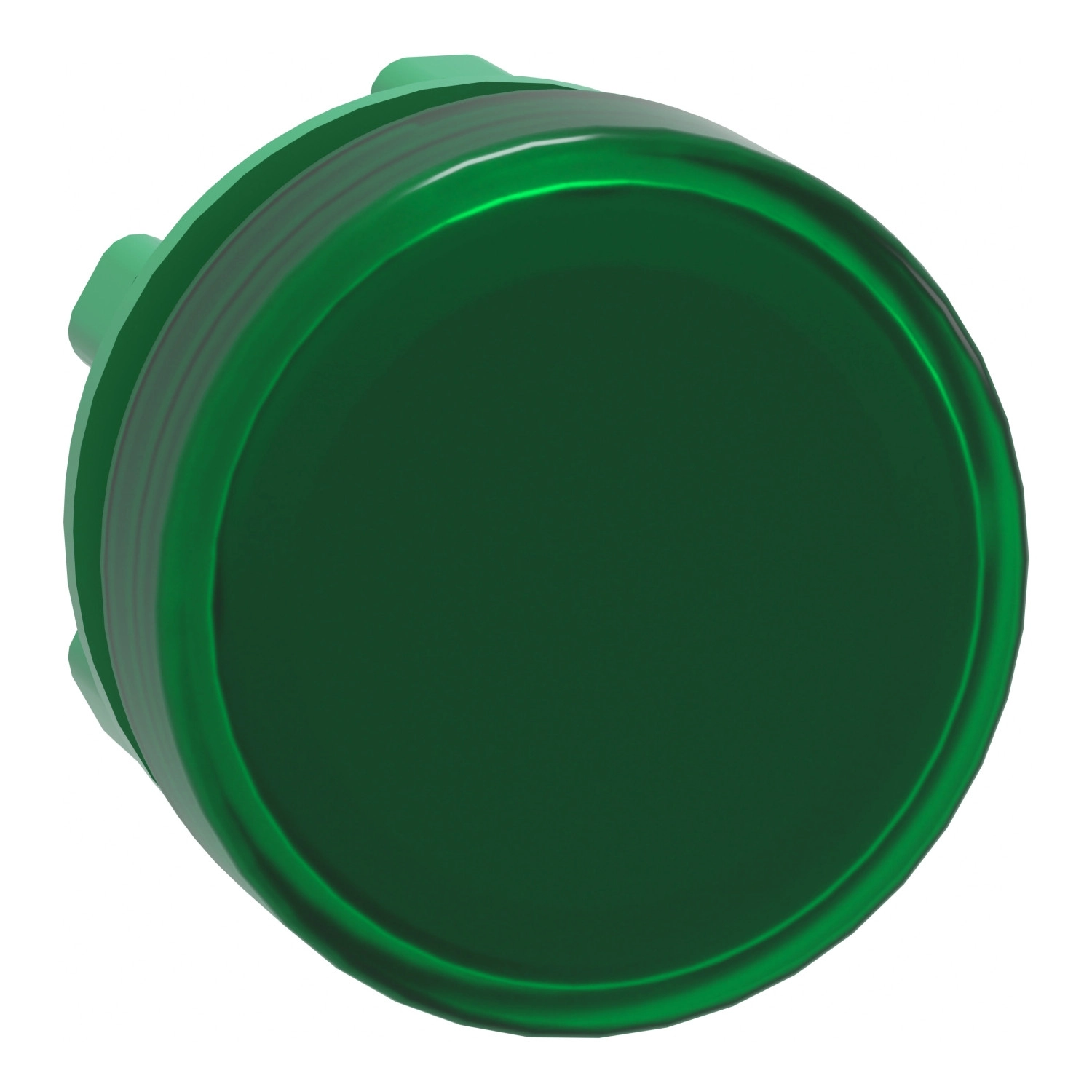

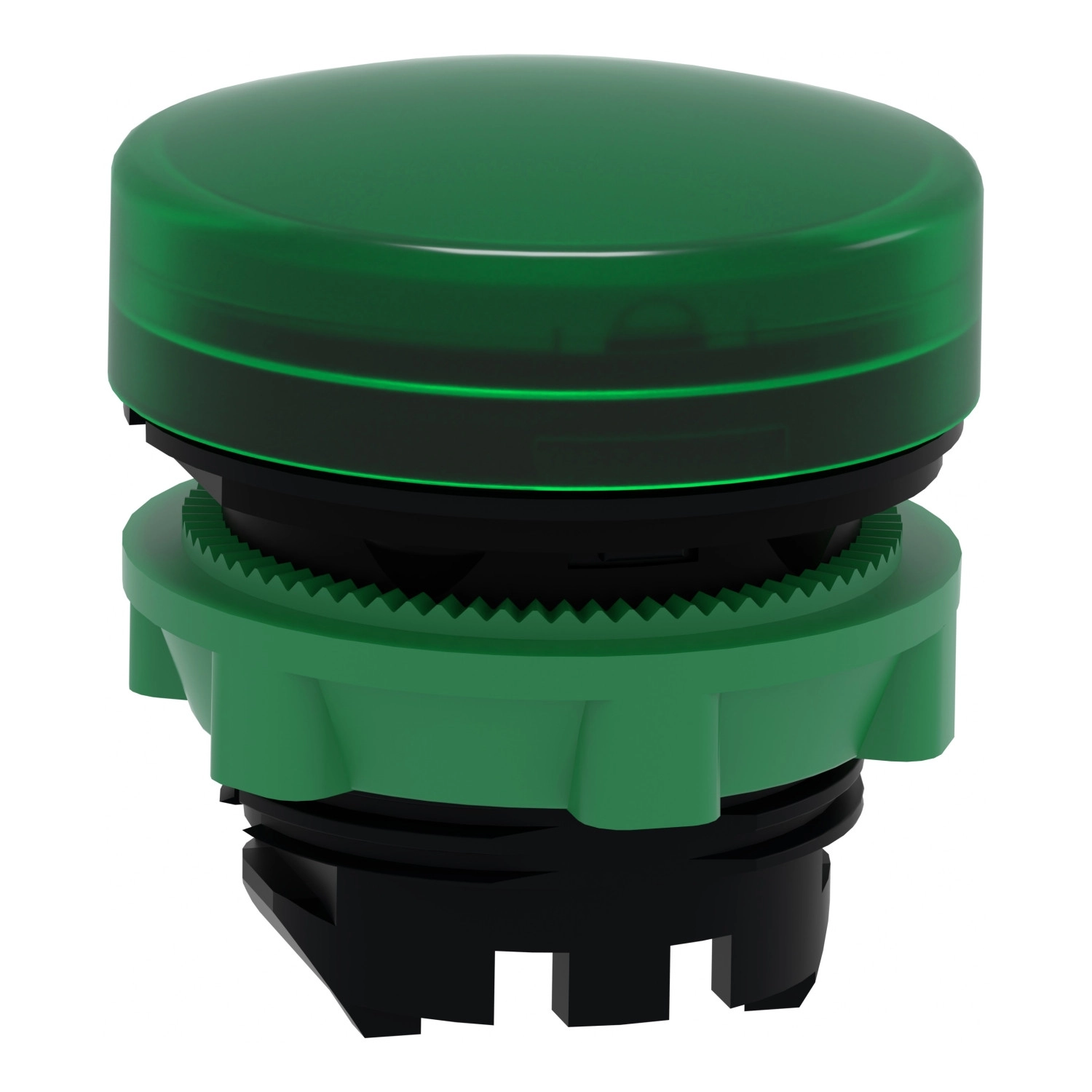

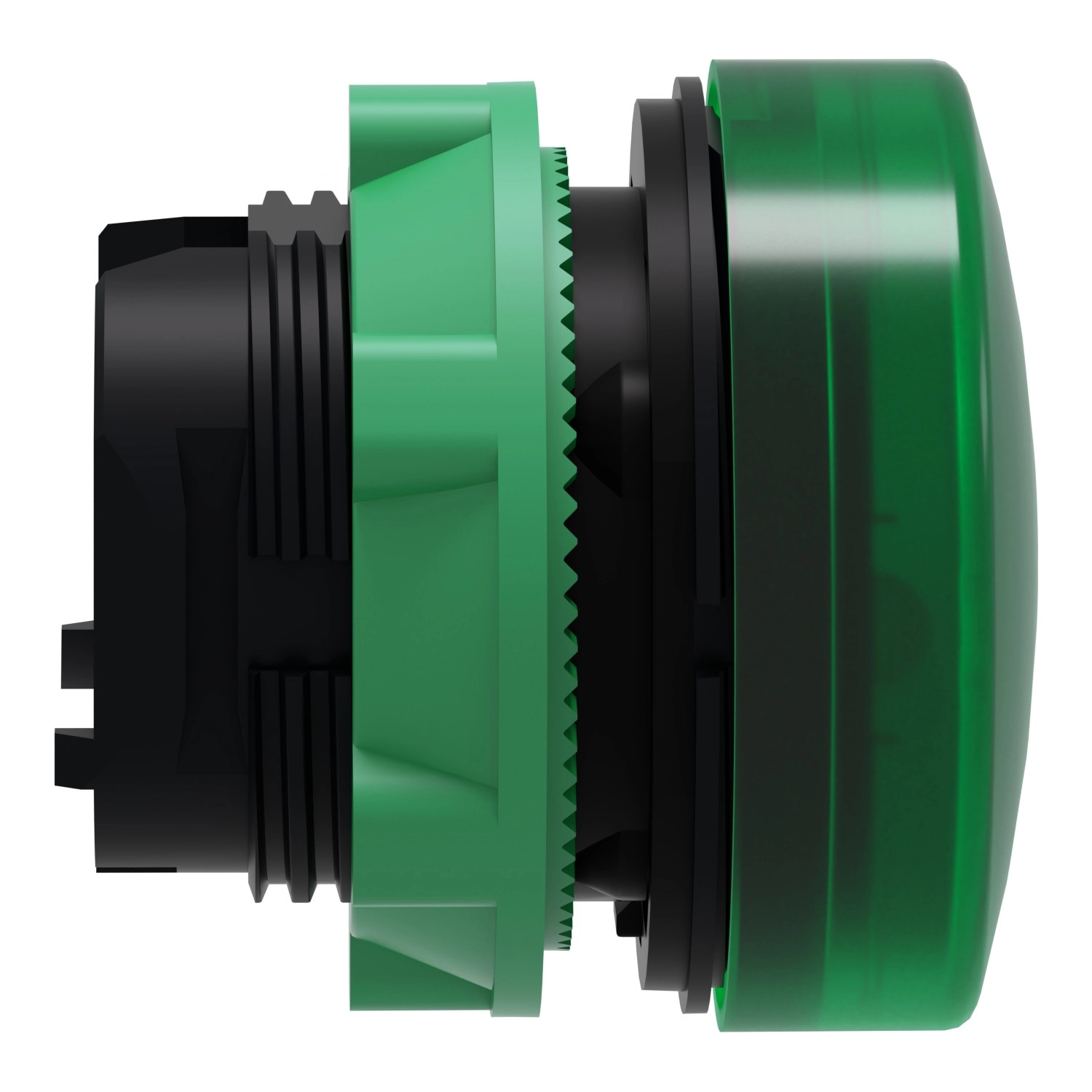

A Schneider Electric Harmony XB5 sorozatú ZB5AV033E jelzőlámpa fej egy rendkívül sokoldalú és megbízható ipari vezérlőelem, amelyet elsősorban automatizálási és villamos kapcsolási alkalmazásokhoz fejlesztettek ki. Ez a zöld színű, 22 mm átmérőjű műanyag jelzőlámpa fej különösen hasznos lehet gépek, berendezések és vezérlőpultok állapotjelzéséhez, ahol a zöld szín jellemzően a normál működést vagy a bekapcsolt állapotot jelzi.
A ZB5AV033E jelzőlámpa fej a Schneider Electric Harmony termékcsalád tagjaként kiváló kompatibilitást biztosít a gyártó más termékeivel, különösen az univerzális LED blokkokkal való együttműködése kiemelkedő. A termék egyik különleges jellemzője, hogy sima (plain) lencséje lehetővé teszi egyedi feliratok, címkék behelyezését, így személyre szabható a jelzés jelentése. BA9s foglalattal rendelkezik, ami szabványos megoldás a világítástechnikai elemek rögzítéséhez.
Műszaki szempontból a ZB5AV033E számos előnyös tulajdonsággal rendelkezik. A sötétszürke műanyag keret és a zöld lencse kombinációja nem csak esztétikus megjelenést biztosít, hanem megfelelő kontrasztot is teremt a jól láthatóság érdekében. A termék telepítése rendkívül egyszerű a 22 mm-es szabványos furatméretnek köszönhetően, ami az ipari automatizálási rendszerek egyik leggyakoribb mérete. A készülék standard fejkialakítással rendelkezik, és kerek formájú, ami illeszkedik a legtöbb vezérlőpanel dizájnjához.
A ZB5AV033E jelzőlámpa fej rendkívül ellenálló a környezeti hatásokkal szemben, amit a magas IP védettségi besorolások is igazolnak: IP66, IP67, IP69 az IEC 60529 szabvány szerint, valamint IP69K az ISO 20653 szabvány szerint. Ez azt jelenti, hogy a termék tökéletesen védett por ellen, ellenáll az erős vízsugárnak, időszakos vízbe merítésnek, és még a nagynyomású, forró vizes tisztításnak is – utóbbi különösen fontos lehet élelmiszeripari vagy gyógyszeripari alkalmazásoknál. A NEMA védettségi besorolása NEMA 13 és NEMA 4X, ami szintén kiemelkedő környezeti védelmet jelez. A termék ellenáll akár 7000000 Pa nyomású mosásnak is 55 °C-on, 0,1 m távolságról, ami rendkívüli ellenállóképességre utal.
A ZB5AV033E ütésállósága IK05 besorolású az IEC 50102 szabvány szerint. Üzemi és tárolási hőmérséklet-tartománya egyaránt -40…+70 °C, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. A termék megfelel számos nemzetközi szabványnak, többek között: UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1. A jelzőlámpa fej ellenáll 5 gn rezgésnek 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) félszinusz hullámú gyorsulású ütésnek az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5AV033E - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, betehető címke, zöld műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa fej
Kompatibilitás: Univerzális LED
Eszköz rövid név: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejkialakítás: Standard
Minimális rendelési mennyiség: 1
Jelzőegység formája: Kerek
Sapka/működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Sima lencsével, címkebetét részére
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: P1 elülső szereléshez beépített LED-del
P2 elülső szereléshez beépített LED-del és transzformátorral
PF1 elülső szereléshez beépített LED-del
PR1 hátsó szereléshez beépített LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és minősítések
Szabványok: UL 508
IEC 60947-5-5
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
