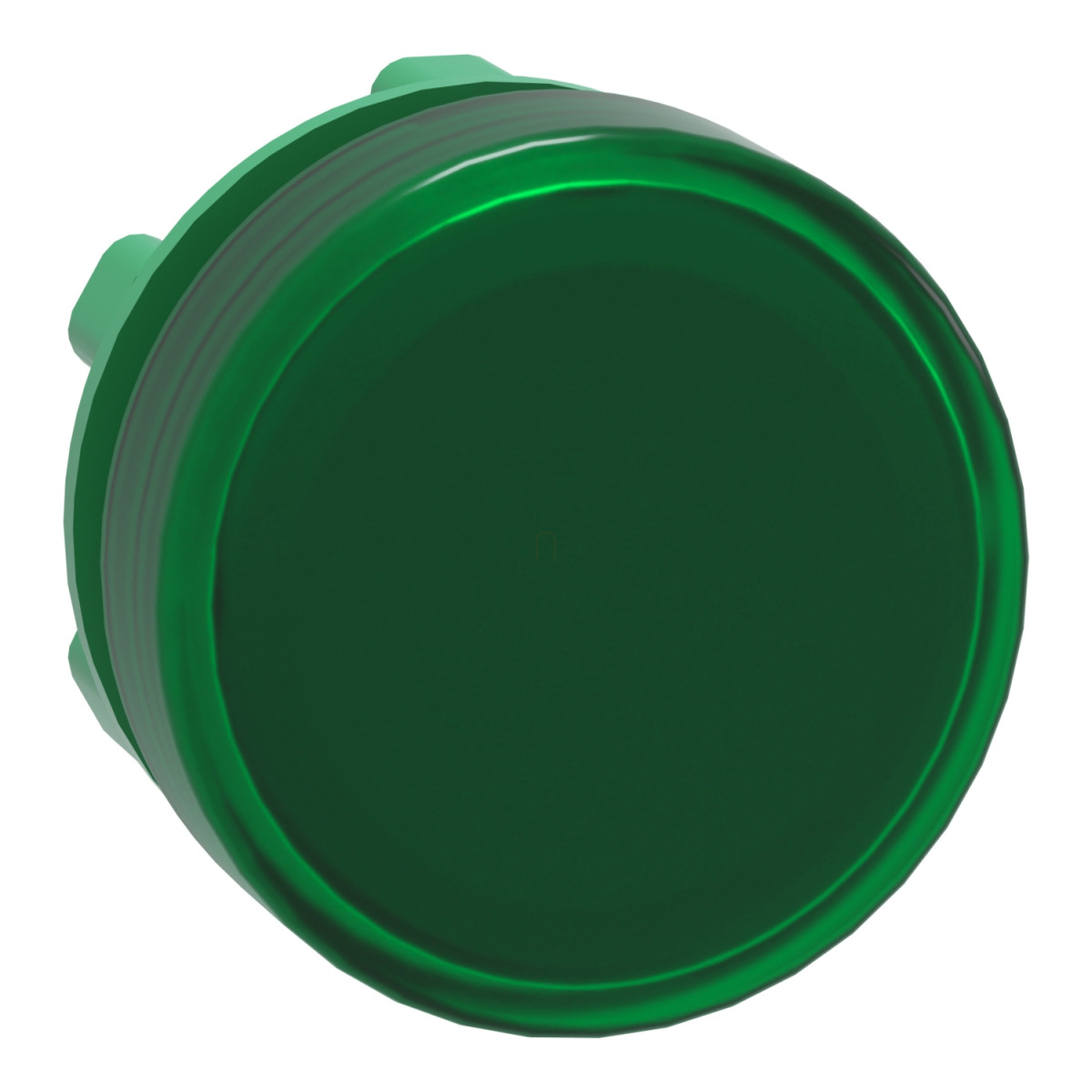

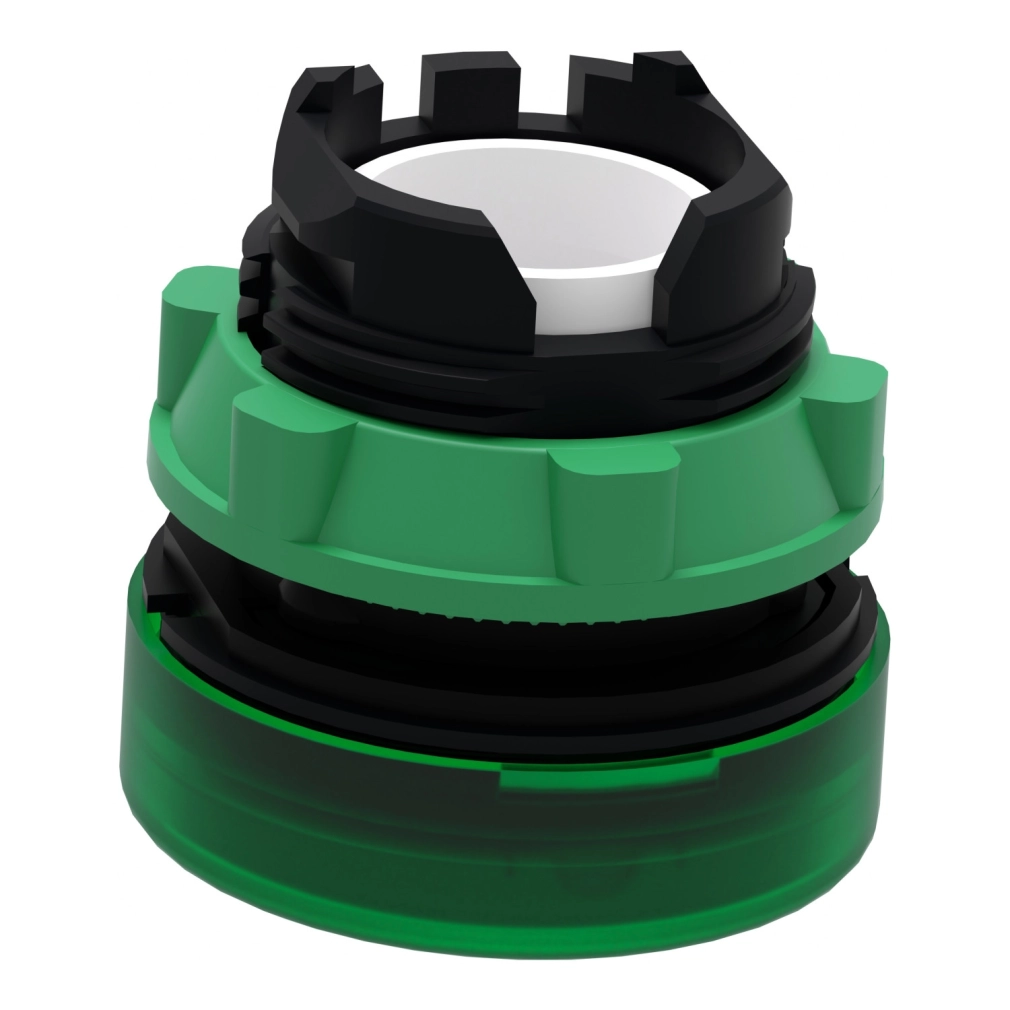

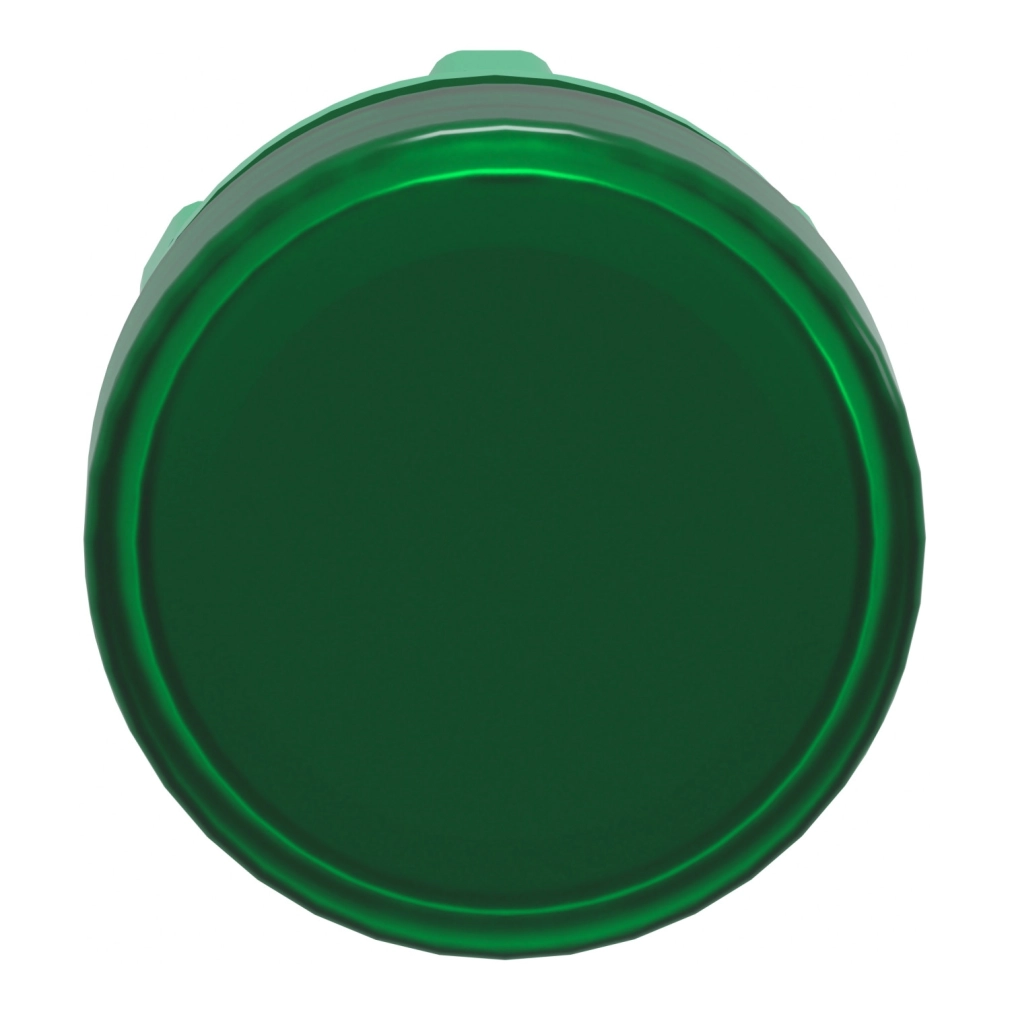

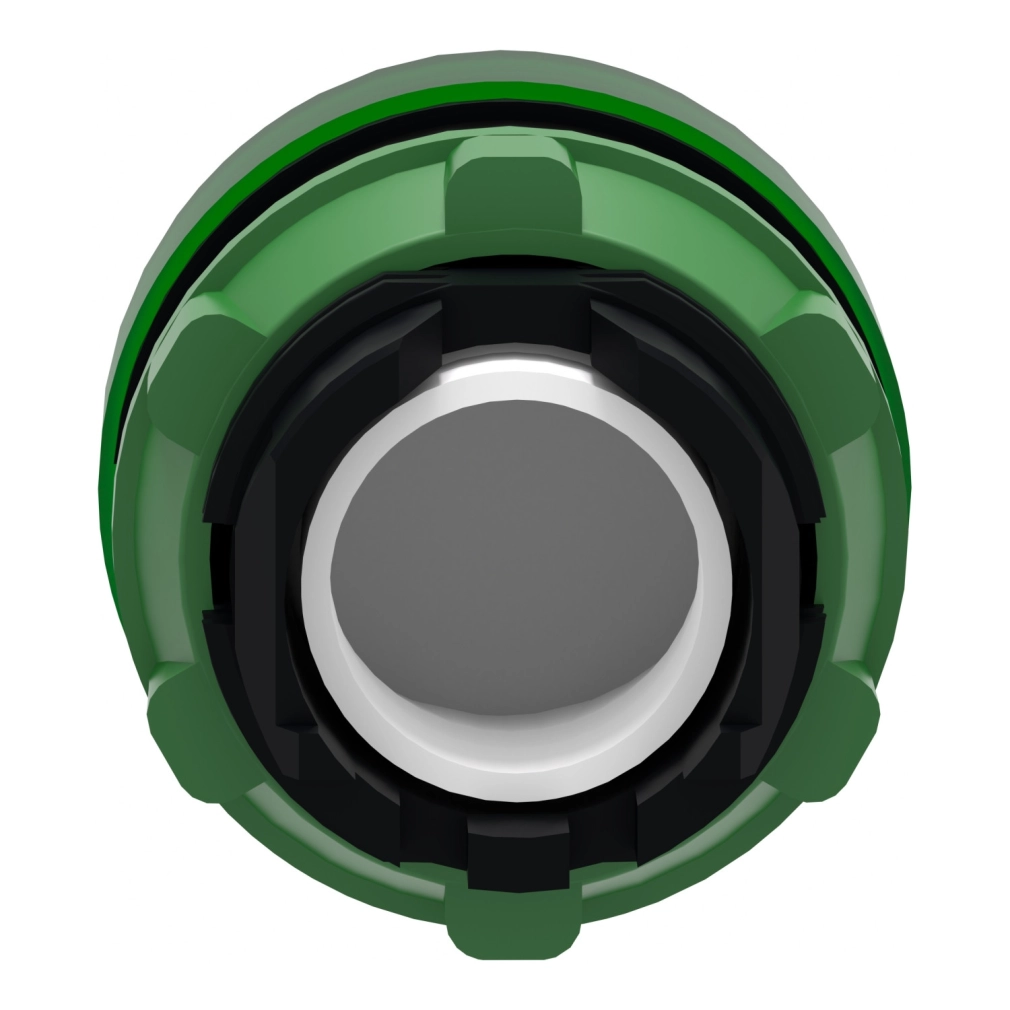

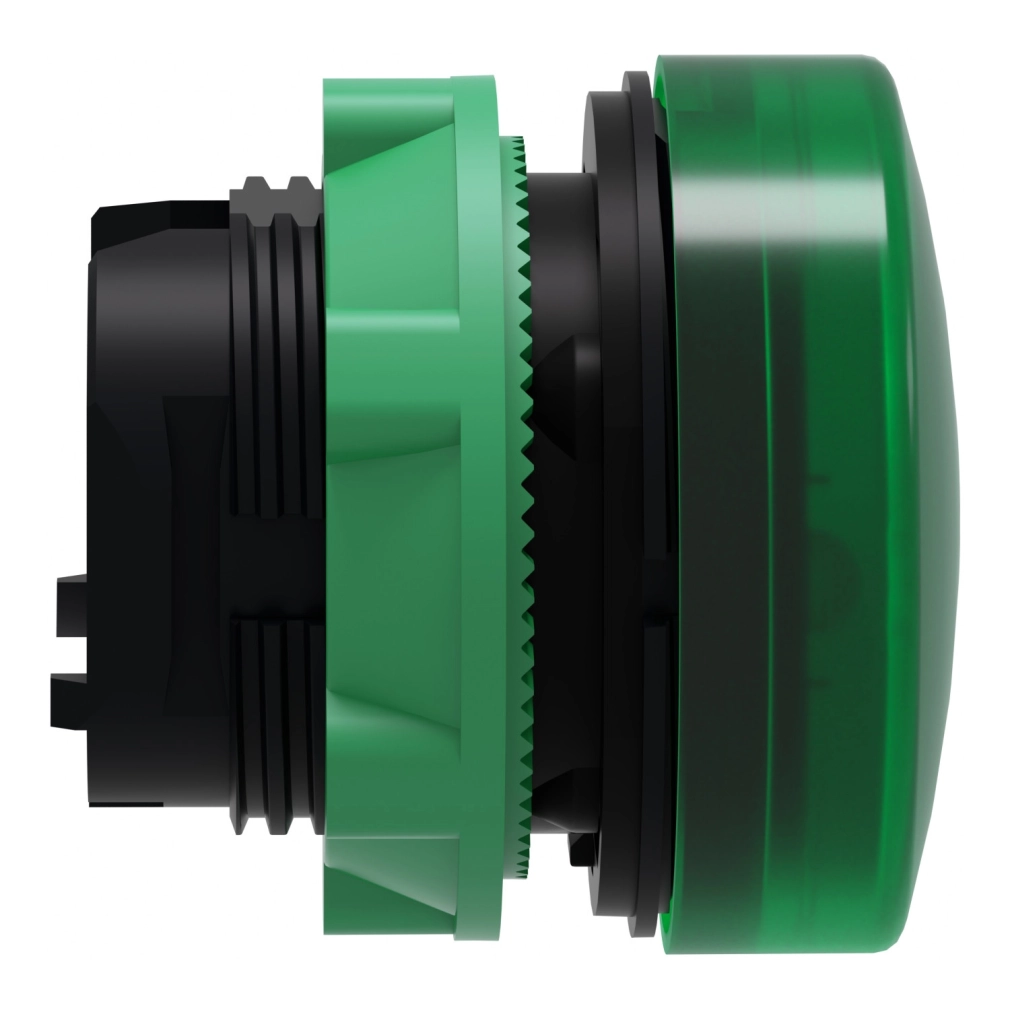

A Schneider Electric Harmony XB5 termékvonalába tartozó ZB5AV033 jelzőlámpa fej egy rendkívül sokoldalú és megbízható ipari vezérlőelem, amely tökéletes választás különböző vezérlőpanelek és ipari rendszerek jelzéstechnikai megoldásaihoz. Ez a prémium minőségű, zöld színű, műanyag jelzőlámpa fej 22 mm-es szabványos szerelési átmérővel rendelkezik, ami megkönnyíti a beépítését bármilyen standard ipari környezetben.
A ZB5AV033 jelzőlámpa fej kompatibilis a Schneider Electric Universal LED blokkjaival, ami jelentősen növeli a felhasználási területeit és lehetőségeit. A termék sima lencsével rendelkezik, BA9s foglalattal, így könnyen illeszthető a megfelelő fényforráshoz. A sötétszürke műanyag gyűrűbe foglalt zöld lencse tökéletes kontrasztot biztosít a jelzések egyértelmű láthatóságához még nagy távolságból is, vagy akár kedvezőtlen fényviszonyok között.
A Schneider Electric mérnökei különös figyelmet fordítottak a termék tartósságára és megbízhatóságára. A jelzőlámpa fej lenyűgöző környezeti védelemmel rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozatokkal büszkélkedhet, amelyek az IEC 60529 és ISO 20653 szabványoknak megfelelnek. Ez a gyakorlatban azt jelenti, hogy a termék teljesen por- és vízszigetelt, valamint ellenáll a nagynyomású (7000000 Pa, 55 °C) vízsugárnak is, így akár a legzordabb ipari környezetben is megbízhatóan működik. A NEMA 13 és NEMA 4X besorolásnak is megfelel, ami további bizonyíték kivételes ellenálló képességére. Mindezek mellett IK05 ütésállósággal is rendelkezik az IEC 50102 szabványnak megfelelően, így kisebb mechanikai behatásoknak is ellenáll.
A műszaki paramétereket tekintve a ZB5AV033 jelzőlámpa fej rendkívül széles működési hőmérséklet-tartománnyal büszkélkedhet: -40°C és +70°C között megbízhatóan üzemel, ugyanezen a hőmérsékleti tartományon belül tárolható is. Méreteiben kompakt: 29 mm szélességgel, 29 mm magassággal és 31 mm mélységgel rendelkezik. A termék standard (kerek) kialakítású, és az egység darabonként kerül értékesítésre. A ZB5AV033 modell alapvető vezérlőelem, amely megfelel számos nemzetközi szabványnak, beleértve a CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, UL 508 és JIS C8201-1 előírásokat. Túlfeszültség elleni védettsége Class II kategóriájú az IEC 60536 szabványnak megfelelően, ami tovább növeli a berendezés biztonságát és megbízhatóságát.
A ZB5AV033 jelzőlámpa fej kiváló rezgésállósággal is rendelkezik: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiemelkedő ütésállóságot mutat: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. Ez a jelzőlámpa fej kompatibilis különböző állomásokkal, mint például az XALD 1...5 kivágással és XALK 2...5 kivágással rendelkező típusokkal. Elektromos összetételi kódjai között szerepel a P1 (előlapi szerelés integrált LED-del), P2 (előlapi szerelés integrált LED-del és transzformátorral), PF1 (előlapi szerelés integrált LED-del) és PR1 (hátsó szerelés integrált LED-del), ami rendkívüli rugalmasságot biztosít különböző alkalmazási területeken.
Schneider Electric Harmony XB5 - ZB5AV033 - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa fej
Termék kompatibilitás: Universal LED
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Egységcsomag: 1 darab
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Zöld
További információ: Sima lencsével
Foglalat típus: BA9s
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: P1 előlapi szerelés integrált LED-del, P2 előlapi szerelés integrált LED-del és transzformátorral, PF1 előlapi szerelés integrált LED-del, PR1 hátsó szerelés integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti tulajdonságok
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védelmi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, UL 508, JIS C8201-1
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
