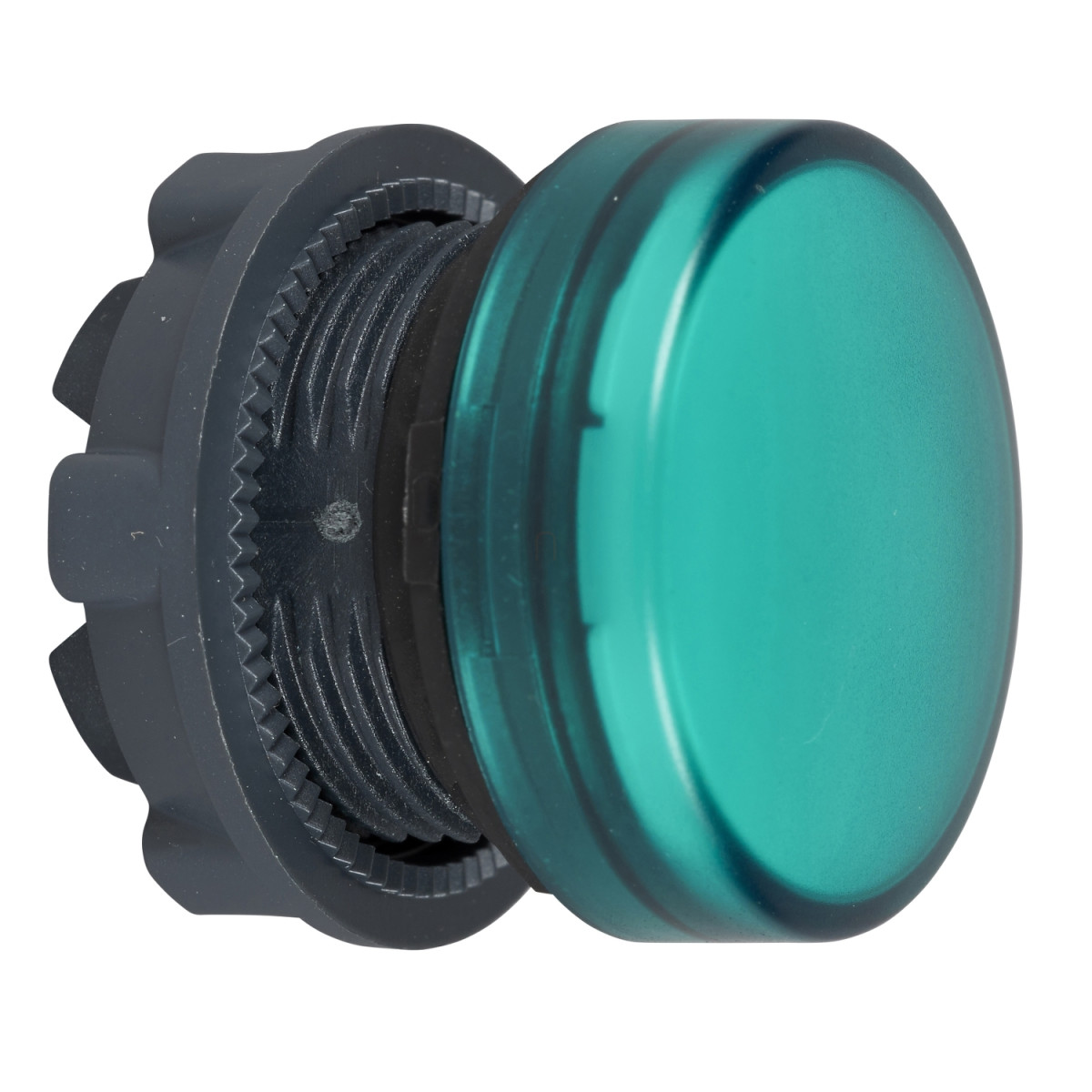

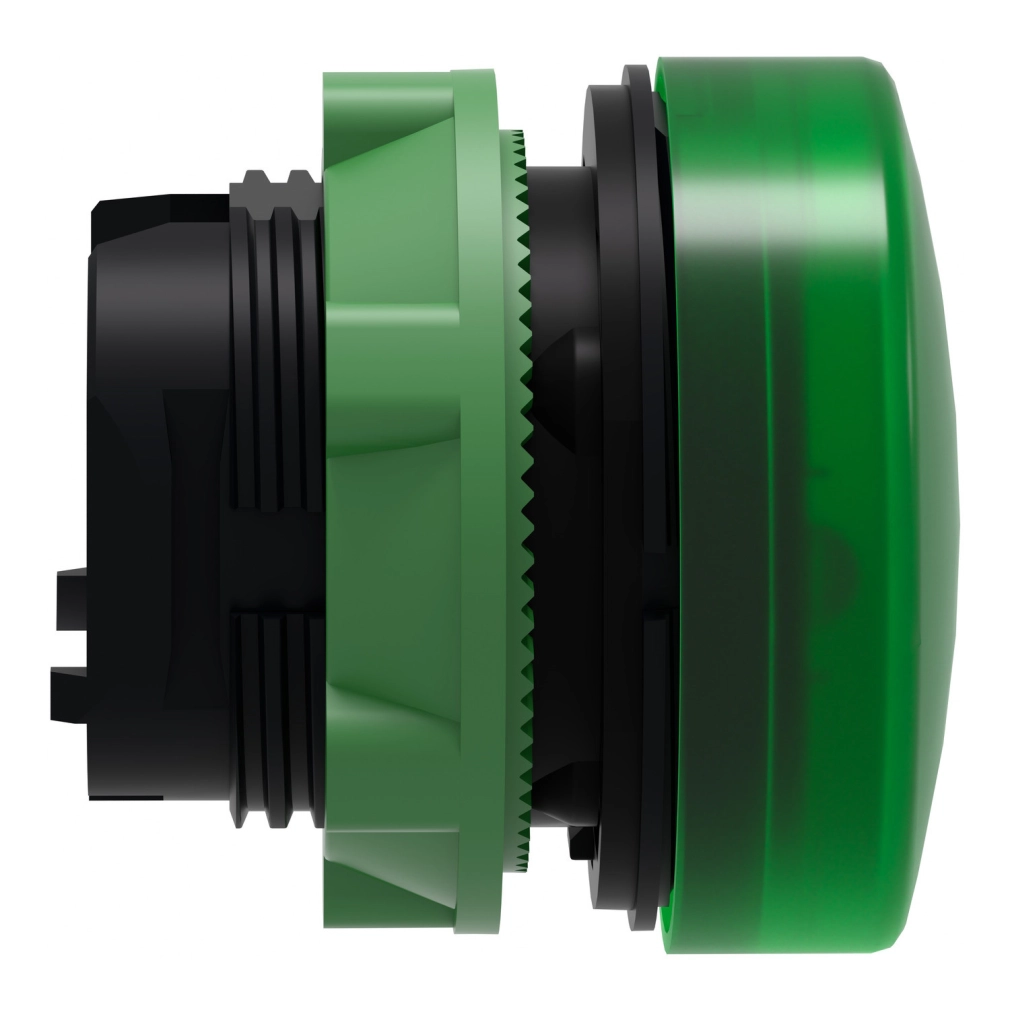

A Schneider Electric Harmony XB5 sorozatú ZB5AV03 jelzőlámpa fej egy kiváló minőségű ipari vezérlőegység, amely tökéletes választás vezérlőpultok, kapcsolószekrények és ipari berendezések állapotjelzésére. Ez a 22 mm átmérőjű, zöld színű műanyag jelzőlámpa fej a megbízható Harmony XB5 termékcsalád tagja, amely világszerte ismert tartósságáról és sokoldalúságáról.
A ZB5AV03 modell sima, egyszerű lencséjével rendelkezik, amely a BA9s izzóaljzattal kompatibilis. A sötétszürke műanyag keretbe foglalt zöld lencse tökéletes kontrasztot biztosít, így a jelzés jól látható még kedvezőtlen fényviszonyok között is. A termék kerek kialakítása klasszikus megjelenést biztosít, miközben megfelel a legújabb ipari szabványoknak és előírásoknak. A Schneider Electric ZB5AV03 jelzőlámpa fej standard kialakítású, ami megkönnyíti a telepítést és a cserét a már meglévő rendszerekben.
A termék rendkívül ellenálló a különböző környezeti hatásokkal szemben, amit a magas szintű védettségi besorolások is bizonyítanak. Az IP66, IP67, IP69 és IP69K védettség kiváló védelmet biztosít por és víz ellen, még nagy nyomású mosás esetén is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolásnak is megfelel, ami további bizonyíték a termék kivételes minőségére. Az IK05 besorolás megfelelő mechanikai védelmet biztosít. A ZB5AV03 -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, így a legszélsőségesebb ipari környezetben is megbízhatóan működik.
A jelzőlámpa fej kompatibilis a különböző szerelési módokkal - használható csavaros kapocsléccel, dugaszolható csatlakozóval, Faston csatlakozóval vagy nyomtatott áramköri lapra szerelhető kivitelben is. Az elektromos összeállítási kódok (P3, P4, PF2) többféle szerelési konfigurációt tesznek lehetővé: előlapi szereléssel BA 9s aljzattal, előlapi szereléssel BA 9s aljzattal és transzformátorral, vagy előlapi szereléssel BA 9s aljzattal. Ez a sokoldalúság rendkívül hasznos a rendszertervezők és karbantartók számára, hiszen a ZB5AV03 különféle alkalmazási helyzetekben használható. A termék XALD 1...5 kivágással és XALK 2...5 kivágással rendelkező állomásokkal kompatibilis.
A Schneider Electric ZB5AV03 jelzőlámpa fej megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, UL 508 és JIS C8201-1 előírásoknak. A termék II. osztályú túlfeszültség kategóriába tartozik az IEC 60536 szerint. A kiváló rezgésállóság (5 gn, f= 2...500 Hz) és ütésállóság (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig félszinusz hullámú gyorsulás esetén) szintén jelentős előny a rezgő gépeknél vagy rázkódásnak kitett környezetben történő telepítéskor.
Schneider Electric Harmony XB5 - ZB5AV03 - műanyag jelzőlámpa fej, Ø22, BA9s izzós jelzőlámpához, zöld műszaki adatok
Általános termékadatok
Termékcsalád: Harmony XB5
Terméktípus: Jelzőlámpa fej
Kompatibilitás: BA 9s
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Sima lencsével
Méretek és fizikai adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos adatok
Elektromos összeállítási kód: P3 előlapi szereléssel BA 9s aljzattal
P4 előlapi szereléssel BA 9s aljzattal és transzformátorral
PF2 előlapi szereléssel BA 9s aljzattal
Eszköz bemutatás: Alapelem
Környezeti specifikációk
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, UL 508, JIS C8201-1
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
