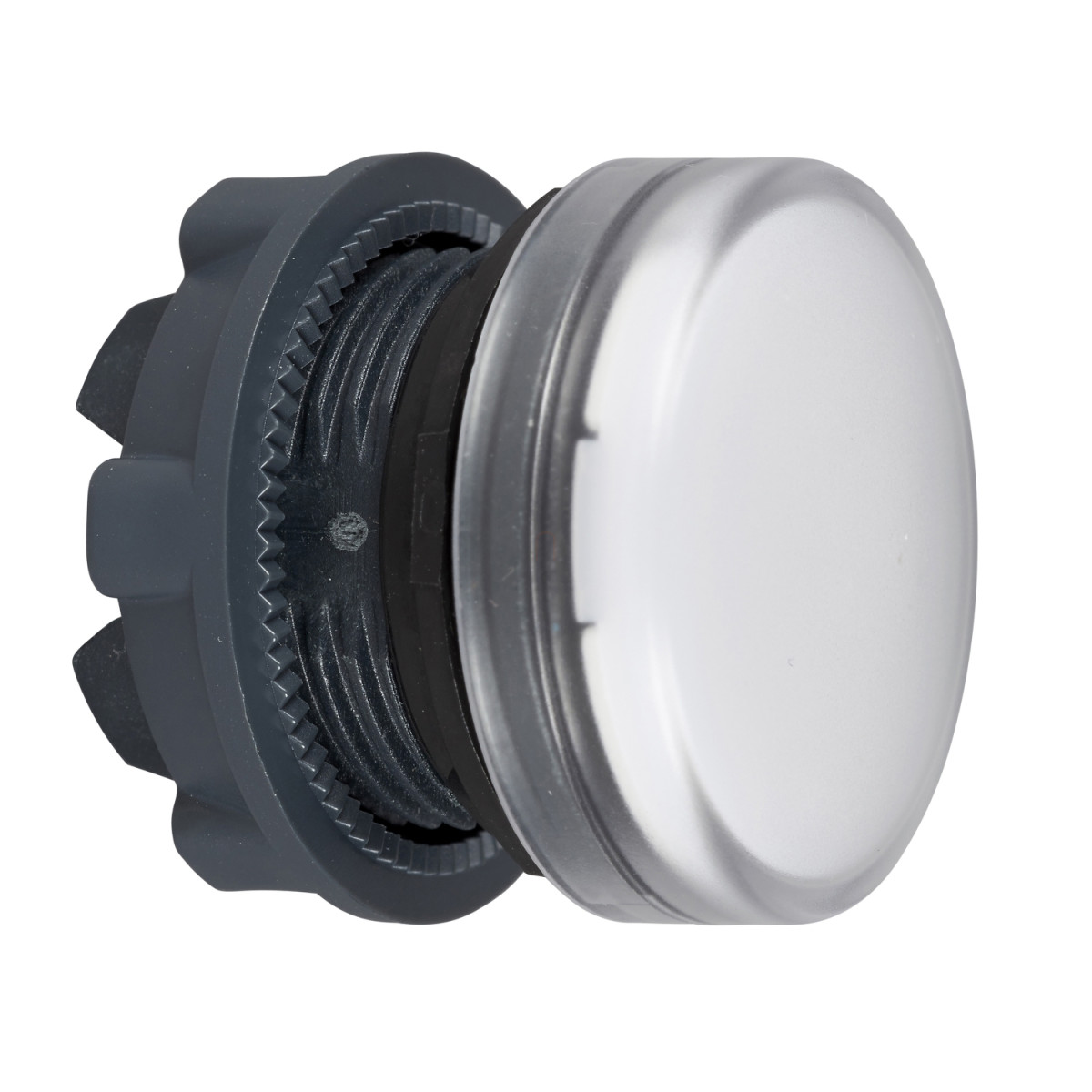

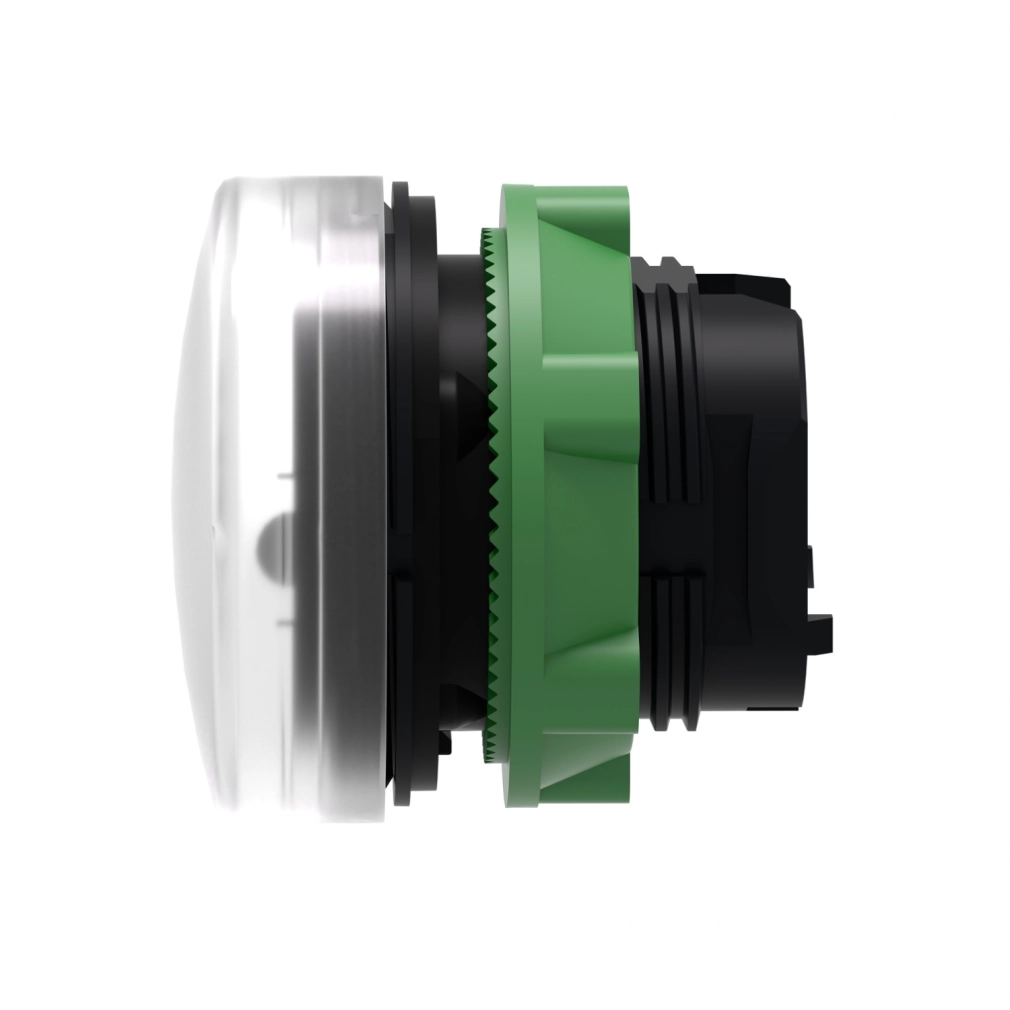

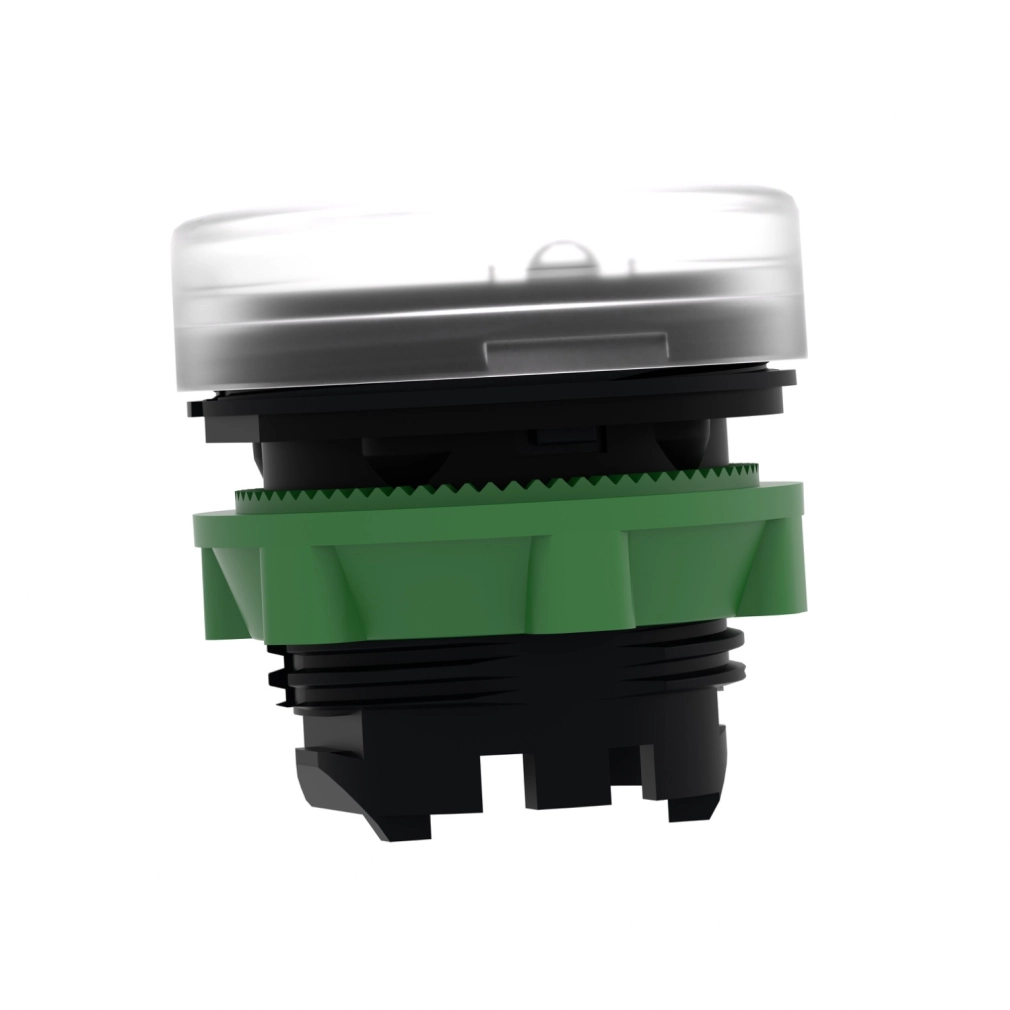

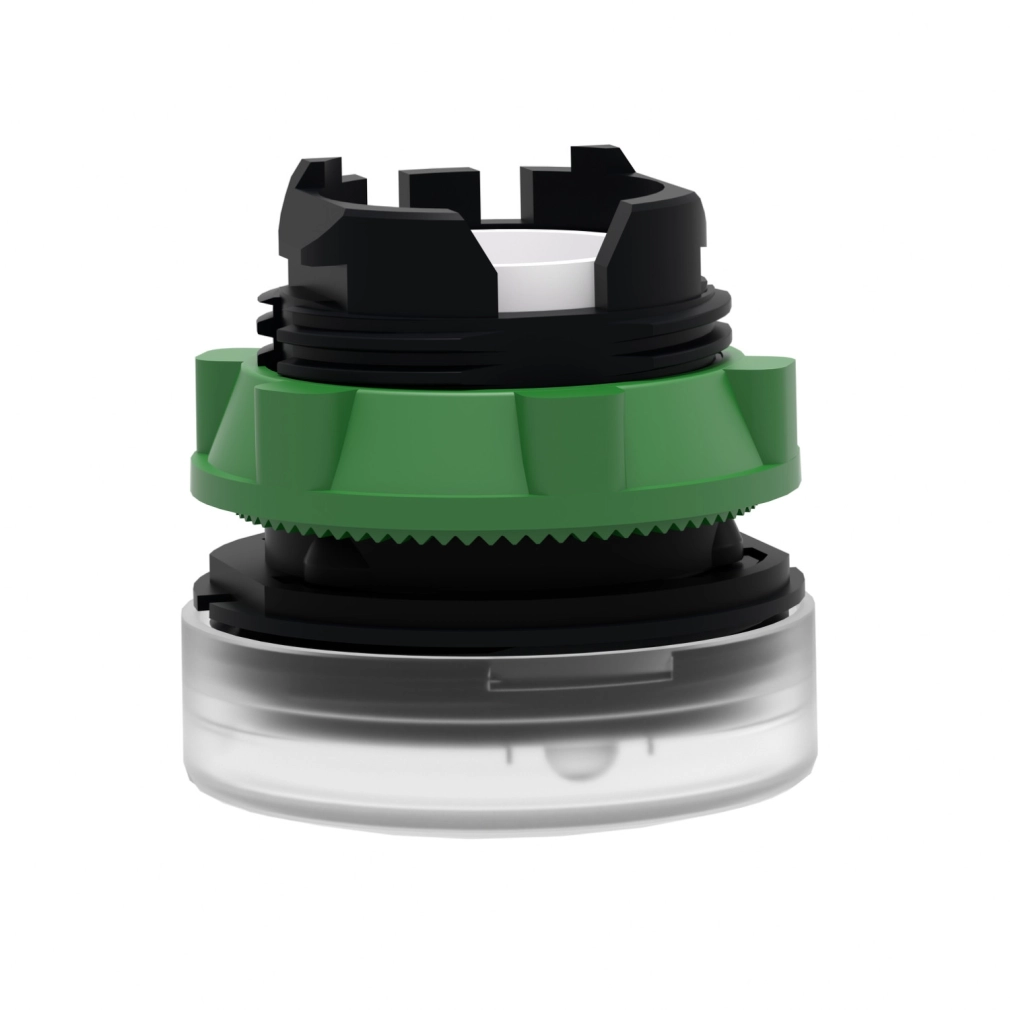

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AV01 jelzőlámpa fej egy kiváló minőségű, fehér színű, műanyag komponens, amely ipari környezetben és vezérlőpultokban alkalmazható vizuális visszajelzésekhez. Ez a termék a Harmony XB5 sorozat alapvető eleme, amely a BA9s izzós jelzőlámpákhoz készült, 22 mm-es szabványos szerelőnyílásba illeszthető.
A ZB5AV01 jelzőlámpa fej kerek kialakítású, sima lencsével rendelkezik, amely optimális fényszórást biztosít különböző látószögekből. A fehér színű lencse univerzálisan használható, vagy színes izzókkal kombinálva különböző jelzési funkciókat láthat el. A termék sötétszürke műanyag kerettel rendelkezik, amely esztétikus megjelenést kölcsönöz a vezérlőpaneleknek és ellenáll az ipari környezet kihívásainak.
A Schneider Electric ZB5AV01 jelzőlámpa fej rendkívül sokoldalú és rugalmas telepítési lehetőségeket kínál. Kompatibilis az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal, valamint többféle elektromos összeállítással használható: P3 előlapra szerelve BA 9s izzóval, P4 előlapra szerelve BA 9s izzóval és transzformátorral, valamint PF2 előlapra szerelve BA 9s izzóval. A termék standard fejkialakítású, így kompatibilis a Harmony XB5 termékcsalád többi elemével.
A ZB5AV01 jelzőlámpa fej tervezésénél kiemelt figyelmet fordítottak a szélsőséges környezeti feltételeknek való megfelelésre. A termék -40 és +70 °C közötti működési és tárolási hőmérséklet-tartománnyal rendelkezik, ami széles alkalmazási területet tesz lehetővé. Kiemelkedő védelmet biztosít a por és nedvesség ellen, amit az IP66, IP67, IP69 és IP69K védettségi szintek garantálnak. Emellett megfelel a NEMA 13 és NEMA 4X előírásoknak is. A TH védőkezelésnek köszönhetően fokozottan ellenáll a környezeti hatásoknak, mint például a magas nyomású mosás (7000000 Pa 55 °C-on, 0,1 m távolságból).
A ZB5AV01 jelzőlámpa fej nagy mechanikai ellenállóképességgel rendelkezik, IK05 fokozatú ütésállósággal bír az IEC 50102 szabvány szerint. Megfelel számos nemzetközi szabványnak, mint például az IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, és JIS C8201-1. Kiváló rezgésállósággal rendelkezik (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint), valamint ütésállósága is kiemelkedő (30 gn 18 ms időtartamig, illetve 50 gn 11 ms időtartamig féltengely hullám gyorsulás esetén az IEC 60068-2-27 szerint), ami megbízható működést biztosít még ipari körülmények között is.
Schneider Electric Harmony XB5 - ZB5AV01 - műanyag jelzőlámpa fej, Ø22, BA9s izzós jelzőlámpához, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Jelzőlámpa fej
Termék kompatibilitás: BA 9s
Készülék rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Fehér
Működtető kiegészítő információ: Sima lencsével
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kódja: P3 előlapra szerelve BA 9s izzóval
P4 előlapra szerelve BA 9s izzóval és transzformátorral
PF2 előlapra szerelve BA 9s izzóval
Készülék bemutató: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-1
IEC 60947-5-4
UL 508
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-5
JIS C8201-1
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félhullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félhullám gyorsulásra az IEC 60068-2-27 szerint
