A Schneider Electric Harmony XB5 sorozat ZB5AV003S jelű terméke egy prémium minőségű, műanyag jelzőlámpa fej, amely tökéletesen illeszkedik az ipari vezérlőpanelek világába. Ez a sokoldalú és strapabíró komponens kifejezetten az integrált LED jelzőlámpákhoz lett kifejlesztve, így biztosítva a hosszú élettartamot és megbízható működést a legigényesebb ipari környezetben is.

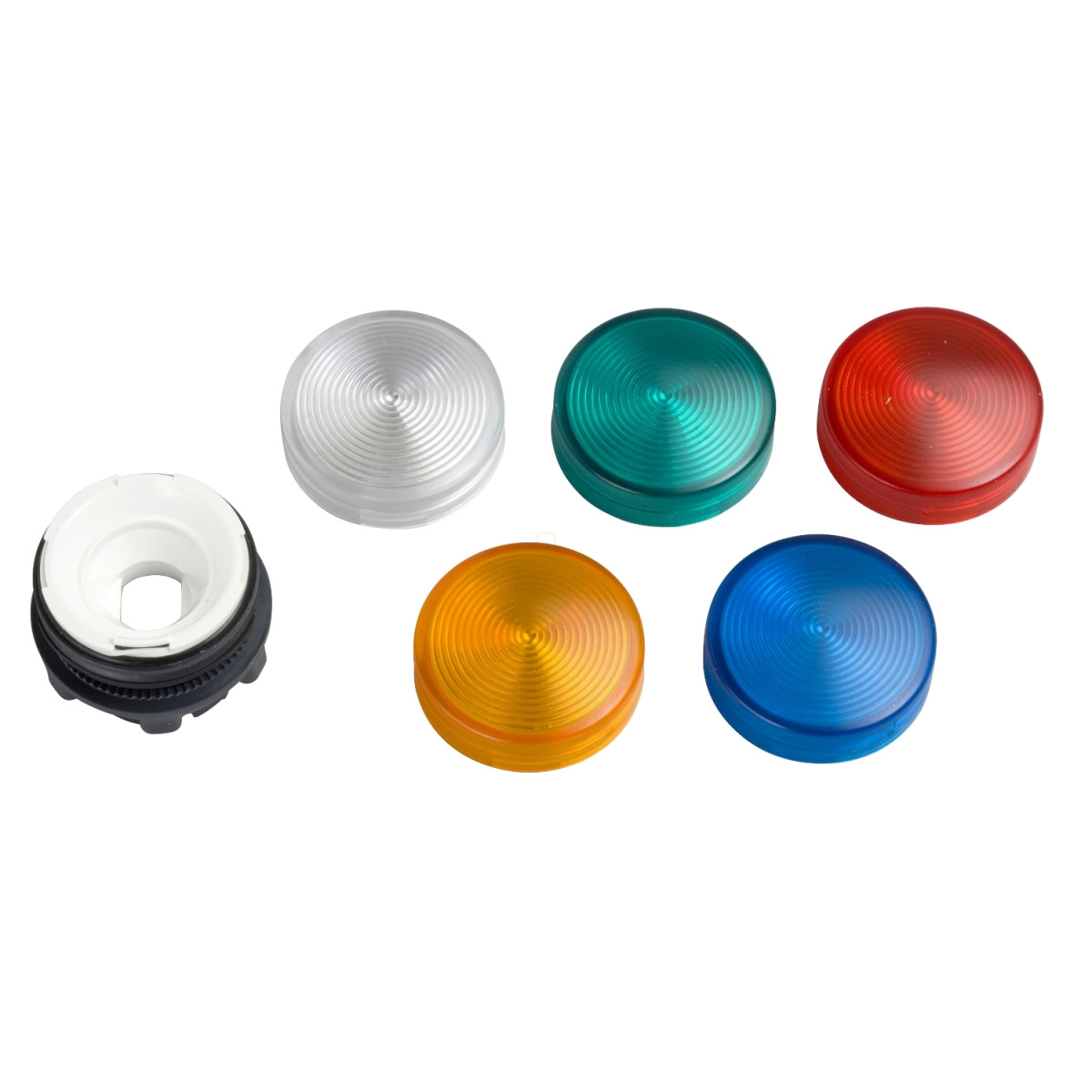

A Harmony XB5 sorozat ezen tagja különleges, 5 színben választható, hornyolt lencsével rendelkezik, amely lehetővé teszi a különböző színű jelzések egyértelmű megjelenítését. A standard 22 mm-es szerelőfurattal kompatibilis kialakítás megkönnyíti a beépítést a legtöbb ipari vezérlőpanelbe. A kerek jelzőfej sötétszürke műanyag kerettel készül, ami nemcsak esztétikus megjelenést biztosít, hanem ellenáll a kemény ipari körülményeknek is. A BA9s foglalattal szerelt egység könnyen csatlakoztatható a megfelelő világítóelemekhez. A Schneider Electric fontos megjegyzésként kiemeli, hogy a terméken megfigyelhető esetleges megjelenésbeli változások nem befolyásolják a termék működését és biztonságát, és kompatibilis az Universal LED blokkokkal.
A ZB5AV003S műszaki adatai imponálóak. A jelzőlámpa kimagasló védelmi szinttel rendelkezik: IP66, IP67, IP69 és IP69K fokozattal, amely teljes porállóságot és különböző mértékű vízállóságot biztosít. NEMA 13 és NEMA 4X besorolása is kiemeli a termék védettségét a vízzel, porral, olajjal és korrózióval szemben. A termék ellenáll akár 7000000 Pa nyomású nagynyomású vízsugárnak 55°C-on, 0,1 méter távolságról. Az IK05 fokozatú ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben. A termék működési hőmérséklet-tartománya rendkívül széles: -40°C és +70°C között üzemeltethető, ami alkalmassá teszi a szélsőséges környezeti körülmények közötti használatra is.
A Schneider Electric Harmony XB5 ZB5AV003S jelzőlámpa fej műszaki kivitele alapos tervezésről tanúskodik. A termék 29 mm szélességgel, 29 mm magassággal és 31 mm mélységgel rendelkezik. A precíziós gyártás és a magas minőségi követelmények garantálják a termék megbízhatóságát. A jelzőlámpa fej kompatibilis az XALD 1...5 és XALK 2...5 kivágással rendelkező állomásokkal, valamint többféle elektromos konfigurációban használható: P1 és PF1 előlapi szereléssel integrált LED-del, PR1 hátsó szereléssel integrált LED-del, illetve P2 előlapi szereléssel integrált LED-del és transzformátorral. A termék alapelemként szolgál, amelyhez különböző funkcionális komponensek csatlakoztathatók.
A ZB5AV003S jelzőlámpa fej magas környezeti megvilágítású környezetben is megbízhatóan működik, 5 gn rezgésállósággal (f= 2...500 Hz), valamint 30 gn és 50 gn ütésállósággal rendelkezik különböző időtartamú és típusú gyorsulások esetén. A termék megfelel számos nemzetközi szabványnak, többek között: UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 és JIS C8201-1. Ez a szabványoknak való megfelelés biztosítja, hogy a termék világszerte használható legyen különböző ipari alkalmazásokban, miközben megfelel a szigorú biztonsági és minőségi követelményeknek.
Schneider Electric Harmony XB5 - ZB5AV003S - műanyag jelzőlámpa fej műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Jelzőlámpa fej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: 5 választható szín
Működtető kiegészítő információ: Hornyolt lencsével
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: P1 előlapi szerelés integrált LED-del, P2 előlapi szerelés integrált LED-del és transzformátorral, PF1 előlapi szerelés integrált LED-del, PR1 hátsó szerelés integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK05 az IEC 50102 szerint
Környezeti jellemző: Magas környezeti megvilágítású környezet
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok
UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
