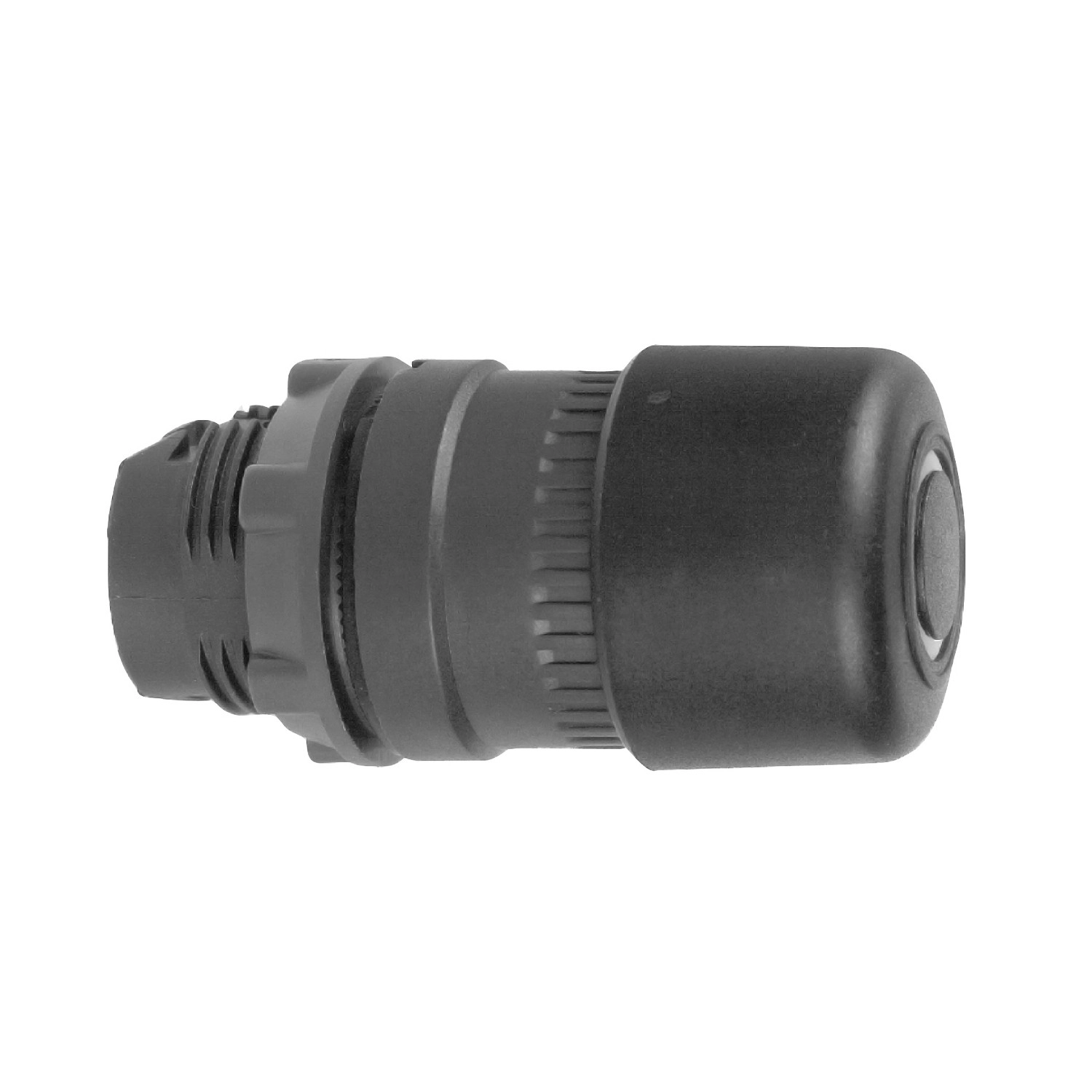

A Schneider Electric Harmony XB5 sorozatú ZB5AT24 cikkszámú nyomógomb fej egy kiváló minőségű ipari vezérlőelem, amely rendkívül sokoldalú felhasználhatóságot biztosít különböző automatizálási és vezérlési alkalmazásokban. Ez a fekete, gombafejű, nem világítós nyomógomb fej 22 mm-es szabványos szerelési átmérővel rendelkezik, ami kompatibilissá teszi a legtöbb ipari kapcsolószekrénnyel és vezérlőpanellel.
A ZB5AT24 egy latching (öntartó) működési módú nyomógomb, amelyet push-pull (nyom-húz) mechanizmussal lehet kioldani. A 30 mm átmérőjű fekete gombafej kialakítása ergonomikus használatot tesz lehetővé, és ideális olyan környezetben, ahol a könnyű elérhetőség és a megbízható működtetés alapvető követelmény. A nyomógomb jelölés nélküli kivitelben készül, így egyedi feliratozás vagy jelölés alkalmazható igény szerint. A sötétszürke műanyag keret modern megjelenést kölcsönöz, miközben ellenáll a mindennapi ipari használat során fellépő igénybevételeknek.
A ZB5AT24 műszaki paraméterei kiemelkedőek: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami teljes porállóságot és különböző vizes környezetekben való használhatóságot biztosít. Ellenáll akár 7000000 Pa nyomású, 55°C hőmérsékletű nagynyomású mosásnak is 0,1 m távolságból. A NEMA 13 és NEMA 4X szabványoknak megfelelő kialakítás további bizonyítéka a termék robosztusságának. Az IK03 ütésállósági fokozat garantálja a mechanikai behatásokkal szembeni ellenállóképességet. Működési hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, így extrém körülmények között is megbízhatóan használható.
A Schneider Electric ZB5AT24 mechanikai élettartama kiemelkedően hosszú, 500000 kapcsolási ciklus, ami hosszú távú, karbantartásmentes üzemeltetést tesz lehetővé. A termék különböző elektromos összetételekben alkalmazható: a C11, C15, SF1, SR1, C7, C8, C10 kódoknak megfelelően különféle érintkezőblokk-kombinációkkal szerelhető. Kompatibilis az XALD 1-5 és XALK 2-5 kivágásos állomásokkal, így rugalmas beépítési lehetőségeket kínál. A ZB5 kompatibilitási kódnak köszönhetően pedig a Harmony XB5 sorozat többi elemével is együtt használható, komplett rendszert alkotva.
ZB5AT24 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem-világítós nyomógombhoz
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Reteszelő
Reset: Push-pull
Működtető profilja: Fekete gombafej Ø 30 mm, jelölés nélkül
Eszköz jellege: Alapelem
Méretek
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 56 mm
Mechanikai tulajdonságok
Mechanikai élettartam: 500000 ciklus
Állomások és kompatibilitás
Állomás név: XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összetételi kód: C11 max. 3 érintkezőhöz elülső szerelésű egyedi blokkokkal
C15 max. 1 érintkezőhöz elülső szerelésű egyedi blokkokkal
SF1 max. 3 érintkezőhöz elülső szerelésű egyedi blokkokkal
SR1 max. 3 érintkezőhöz hátsó szerelésű egyedi blokkokkal
C7 max. 4 érintkezőhöz elülső szerelésű egyedi blokkokkal
C8 max. 4 érintkezőhöz elülső szerelésű egyedi és dupla blokkokkal
C10 max. 4 érintkezőhöz elülső szerelésű egyedi és dupla blokkokkal
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-4
UL 508
IEC 60947-5-1
JIS C8201-5-1
JIS C8201-1
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
