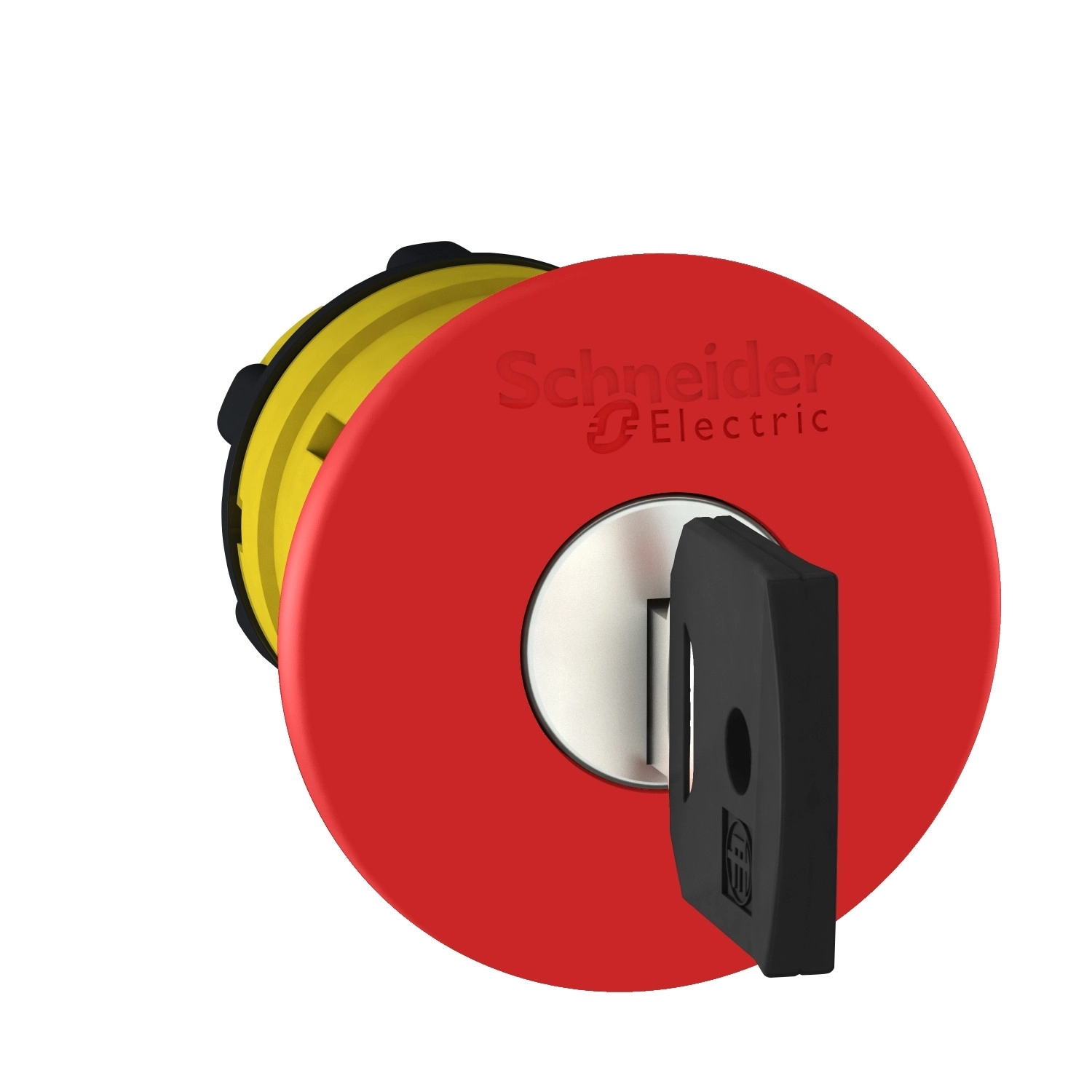

A Schneider Electric ZB5AS94412 egy professzionális vészleállító nyomógomb fej, amely a népszerű Harmony XB5 termékcsalád tagja. Ez a piros, gombafejű vészleállító gomb 22 mm-es rögzítési átmérővel rendelkezik, és ipari környezetben biztonsági leállítási funkciókat lát el. A vészleállító egység kiemelkedő tulajdonsága a 421E kulccsal történő kioldási mechanizmus, amely megakadályozza az illetéktelen visszaállítást.
A ZB5AS94412 vészleállító nyomógomb fej egy szabványos, 40 mm átmérőjű piros gombafejjel rendelkezik, amely jellegzetes alakjának köszönhetően könnyen felismerhető és gyors beavatkozást tesz lehetővé vészhelyzet esetén. A termék működési módja a nyomással történő működtetés és mechanikus reteszelés, amely biztosítja, hogy a gomb lenyomott állapotban maradjon a kulcsos feloldásig. A nyomógomb fejhez különböző elektromos érintkezőblokk konfigurációk csatlakoztathatók a konkrét alkalmazási igényektől függően.
Technikai szempontból a ZB5AS94412 kiemelkedő tartóssággal büszkélkedhet, mechanikai élettartama 300 000 kapcsolási ciklus. Az eszköz sötétszürke műanyag kerettel rendelkezik, és standard fejkialakítású. A termék méretei pontosan meghatározottak: CAD szerinti teljes szélessége és magassága egyaránt 40 mm, míg a mélysége 79 mm. A nyomógomb fej kompatibilis az XALD és XALK egy-lyukú szerelődobozokkal, valamint számos elektromos összeállítási konfigurációval használható, mint például a C7, C8, C10, C11, C15, SF1 és SR1 kódokkal jelzett változatok.
A ZB5AS94412 vészleállító nyomógomb fej kiváló környezeti tulajdonságokkal rendelkezik. IP védettségi besorolása többszörös: IP66, IP67, IP69 és IP69K az IEC 60529 szabvány szerint, ami kivételes védelmet biztosít por és víz behatolása ellen különböző körülmények között. NEMA védelmi besorolása NEMA 13 és NEMA 4X, ami jelzi, hogy az eszköz ellenáll az olajnak, hűtőfolyadéknak, pornak és víznek. Az egység akár 7000000 Pa nyomású nagynyomású mosás esetén is megállja a helyét, 55 °C-os víz esetén, 0,1 m távolságból. Ütésállósága IK03 az IEC 50102 szabvány szerint.
A ZB5AS94412 szélsőséges hőmérsékleti körülmények között is megbízhatóan működik, tárolási és üzemeltetési hőmérsékleti tartománya egyaránt -40...+70 °C. Vibráció- és ütésállóság tekintetében is magas értékekkel rendelkezik: 5 gn rezgésállóságú (f= 2...500 Hz) az IEC 60068-2-6 szerint, illetve 30 gn és 50 gn ütésállóságú különböző időtartamú gyorsulások esetén az IEC 60068-2-27 szabványnak megfelelően. A termék számos nemzetközi szabványnak felel meg, beleértve az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, ISO 13850 és IEC 60204-1 szabványokat, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal.
Schneider Electric Harmony XB5 - ZB5AS94412 - műanyag vészleállító nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej vészleállító nyomógombhoz
Termék rendeltetése: Vészleállító nyomógomb
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Kioldó működés és mechanikus reteszelés
Visszaállítás: Kulcsos kioldás
Működtető profil: Piros gombafej Ø 40 mm, jelölés nélkül
Kulcszár típusa: 421E kulcs
Kulcskivétel pozíciója: Középen
Eszköz megjelenése: Alapelem
Kiegészítő információk
CAD szerinti teljes szélesség: 40 mm
CAD szerinti teljes magasság: 40 mm
CAD szerinti teljes mélység: 79 mm
Nettó tömeg: 0,071 kg
Mechanikai élettartam: 300000 ciklus
Állomás neve: XALD 1 kivágás, XALK 1 kivágás
Elektromos összeállítási kód: C7 <4 érintkezőhöz egyes blokkok használatával elülső rögzítéssel, C8 <4 érintkezőhöz egyes és dupla blokkok használatával elülső rögzítéssel, C11 <3 érintkezőhöz egyes blokkok használatával elülső rögzítéssel, C15 <1 érintkezőhöz egyes blokkok használatával elülső rögzítéssel, SF1 <3 érintkezőhöz egyes blokkok használatával elülső rögzítéssel, SR1 <3 érintkezőhöz egyes blokkok használatával hátsó rögzítéssel, C10 <4 érintkezőhöz egyes és dupla blokkok használatával elülső rögzítéssel
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Szabványok: IEC 60947-5-1, GB 14048.5, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-5-1, ISO 13850, IEC 60204-1, IEC 60364-5-53, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási regisztrációja), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szabványnak megfelelően, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szabványnak megfelelően
