A Schneider Electric Harmony XB5 sorozatú ZB5AS94410 vészleállító nyomógomb fej egy professzionális ipari vezérlőeszköz, amely biztonságkritikus alkalmazásokban használható. Ez a termék a gépek, berendezések és ipari rendszerek vészhelyzetben történő gyors és megbízható leállítására szolgál, megfelelve a legszigorúbb biztonsági előírásoknak és szabványoknak.

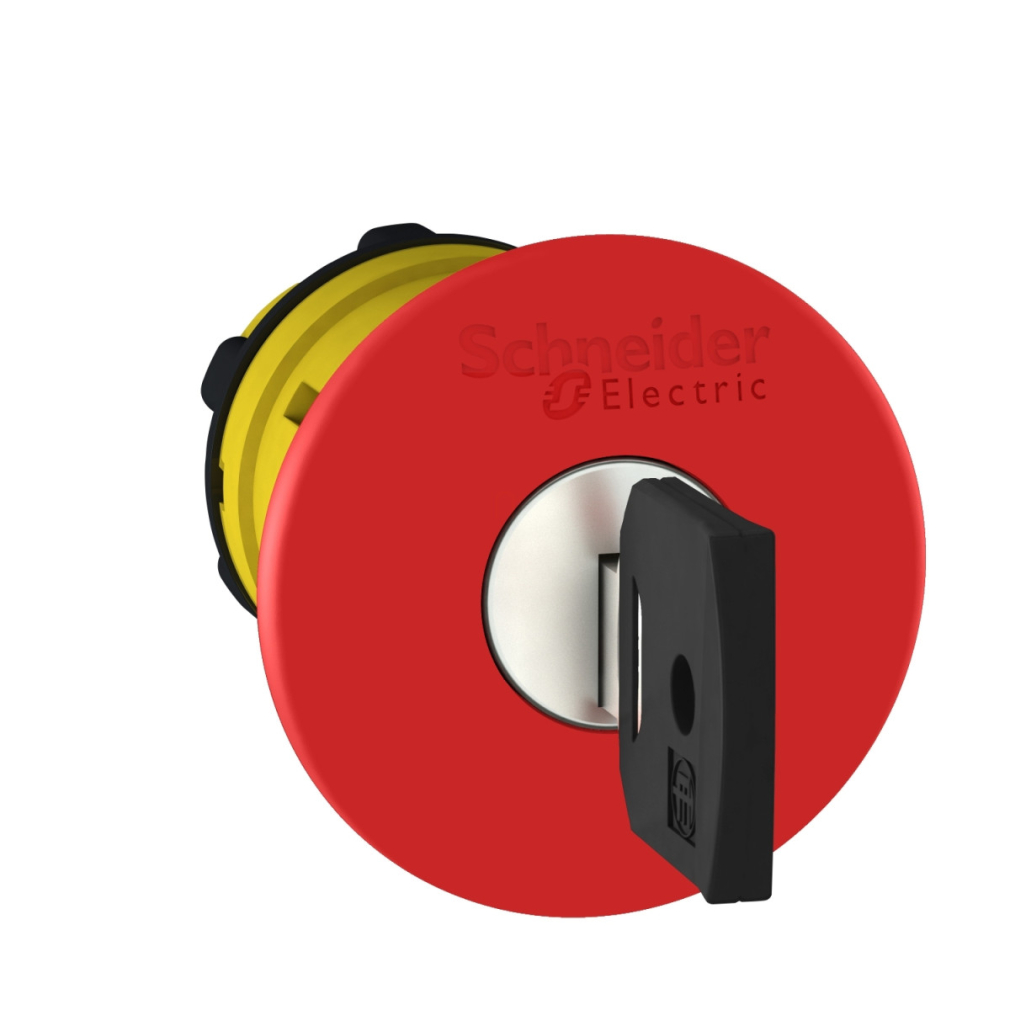

A ZB5AS94410 egy 40 mm átmérőjű piros gombafejű kialakítással rendelkezik, amely 22 mm-es panelfuratba illeszthető. A termék különlegessége a trigger (ravaszt működtető) akció és mechanikus reteszelés kombinációja, valamint a 458A kulccsal történő kioldás. Ez biztosítja, hogy a vészleállító nyomógombot csak arra jogosult személyek állíthassák vissza alaphelyzetbe, fokozva ezáltal a rendszer biztonságát. A kulcs visszahúzási pozíciója középen található, ami egyértelmű használatot biztosít a kezelő számára. A nyomógomb fej sötétszürke műanyag kerettel rendelkezik, amely tartós és megbízható működést tesz lehetővé még a legigényesebb ipari környezetekben is.
A ZB5AS94410 rendkívül strapabíró kialakítással büszkélkedhet, amit jól bizonyít a 300.000 ciklusos mechanikai élettartam. Ez a megbízhatóság elengedhetetlen a biztonsági berendezéseknél, különösen azoknál, amelyeket vészhelyzetben kell használni. A termék IP védelmi besorolása kiemelkedően magas: IP66, IP67, IP69 és IP69K védelmi szintek biztosítják a por és víz elleni védettséget még a legmostohább körülmények között is. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, és képes ellenállni akár 7000000 Pa nyomású nagynyomású mosásnak is 55 °C hőmérsékleten, 0,1 m távolságból. Az IK03 besorolás a mechanikai behatásokkal szembeni ellenállást jelzi. Mindez együttesen biztosítja, hogy a ZB5AS94410 vészleállító nyomógomb fej megbízhatóan működjön a legszigorúbb ipari környezetekben is.
A termék rendkívül széles hőmérséklettartományban használható, -40°C és +70°C között, ami lehetővé teszi alkalmazását a legszélsőségesebb környezeti feltételek mellett is. Kompatibilis a Schneider Electric ZB5 sorozatú eszközökkel, és többféle elektromos összeállításban használható: C7, C8, C11, C15, SF1, SR1 és C10 kódokkal, amelyek különböző érintkezőkonfigurációkat tesznek lehetővé. Ez a sokoldalúság biztosítja, hogy a ZB5AS94410 szinte bármilyen vezérlési rendszerbe beilleszthető legyen, legyen szó egy, két, három vagy négy érintkezős kialakításról, elülső vagy hátsó szerelési megoldásokkal. A termék megfelel számos nemzetközi szabványnak, mint például az IEC 60947-5-5, az ISO 13850, az IEC 60204-1 és az UL 508, ami tovább növeli alkalmazhatóságát globális projektekben. A CSA, DNV, BV, LROS és UL tanúsítványok pedig igazolják a termék minőségét és megbízhatóságát.
Schneider Electric Harmony XB5 - ZB5AS94410 - műanyag vészleállító nyomógomb fej műszaki adatok
Termék alapadatok
Termékcsalád: Harmony XB5
Termék típus: Vészleállító nyomógomb fej
Termék rendeltetése: Vészleállító nyomógomb
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Műszaki jellemzők
Jelzőegység fej alakja: Kerek
Működtetés típusa: Ravasz működtetés és mechanikai reteszelés
Alaphelyzetbe állítás: Kulcsos kioldás
Működtető profil: Piros gombafej Ø 40 mm, jelölés nélkül
Kulcszár típusa: 458A kulcs
Kulcs visszahúzási pozíció: Középen
Eszköz bemutatása: Alapelem
Kiegészítő adatok
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 79 mm
Mechanikai élettartam: 300000 ciklus
Állomásnév: XALD 1 kivágás, XALK 1 kivágás
Elektromos adatok
Elektromos összeállítási kód: C7 <4 érintkezőhöz egyes blokkokat használva elülső szerelésben
C8 <4 érintkezőhöz egyes és dupla blokkokat használva elülső szerelésben
C11 <3 érintkezőhöz egyes blokkokat használva elülső szerelésben
C15 <1 érintkezőhöz egyes blokkokat használva elülső szerelésben
SF1 <3 érintkezőhöz egyes blokkokat használva elülső szerelésben
SR1 <3 érintkezőhöz egyes blokkokat használva hátsó szerelésben
C10 <4 érintkezőhöz egyes és dupla blokkokat használva elülső szerelésben
Környezeti adatok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60204-1, UL 508, IEC 60947-5-5, GB 14048.5, IEC 60947-5-1, ISO 13850, IEC 60364-5-53, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
