A Schneider Electric Harmony XB5 termékcsalád ZB5AS72 típusú nem világított nyomógomb feje egy sokoldalú ipari vezérlőelem, amely megbízható működést biztosít a legkülönfélébb alkalmazási területeken. Ez a fekete, gombafejű nyomógomb kiemelkedő minőséget és tartósságot képvisel, ami a Schneider Electric termékek védjegye a világpiacon.

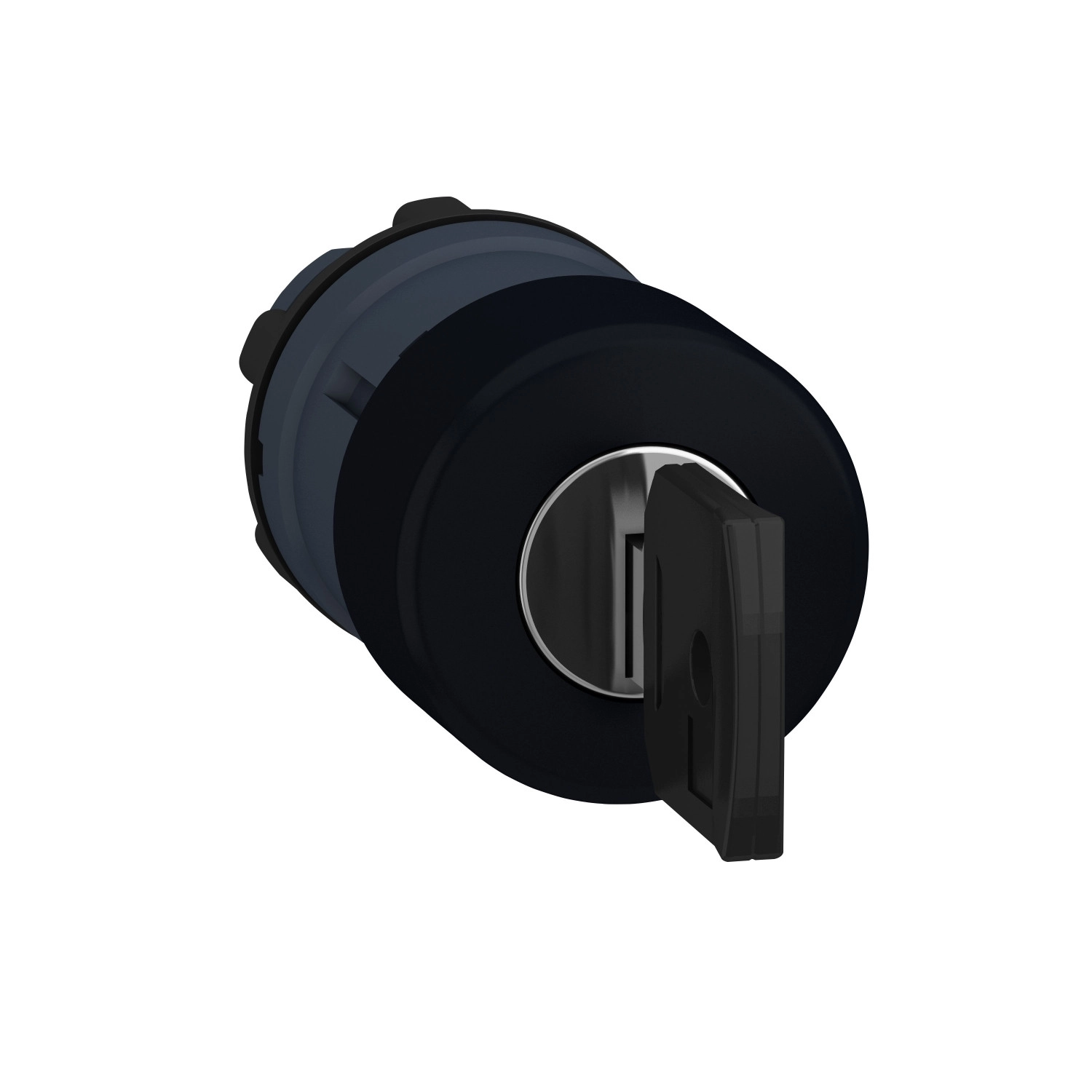

A ZB5AS72 nyomógomb fej egy 30 mm átmérőjű fekete gombafejjel rendelkezik, amely ergonomikus kialakítású, így vészhelyzet esetén is könnyen megtalálható és kezelhető. A termék különlegessége a kulcsos kioldó rendszer, amely a 455-ös kulccsal működtethető, és a reteszelés központi pozícióban oldható ki. Ez a funkció kiválóan alkalmassá teszi biztonsági alkalmazásokra, ahol fontos, hogy a nyomógomb aktiválása után csak arra jogosult személy állíthassa vissza alaphelyzetbe a rendszert. A nyomógomb standard fejkialakítással és sötétszürke műanyag kerettel rendelkezik, amely harmonikusan illeszkedik az ipari környezetbe.
A ZB5AS72 modell 22 mm-es szerelőfurattal rendelkezik, ami megfelel a nemzetközi szabványoknak, így könnyen integrálható a legtöbb vezérlőpanelbe. A termék kimagasló környezetállósággal büszkélkedhet, amit jól mutat az IP66, IP67, IP69 és IP69K védettségi besorolása, amely teljes porállóságot és különböző szintű vízállóságot biztosít, beleértve a nagy nyomású mosás elleni védelmet is (7000000 Pa 55°C-on). A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék ellenálló képességét az ipari környezetekben. Az IK03 besorolás pedig a mechanikai ütések elleni védelmet garantálja.
Műszaki szempontból a ZB5AS72 lenyűgöző specifikációkkal rendelkezik. Működési hőmérséklet-tartománya -40°C és +70°C között van, ami rendkívüli rugalmasságot biztosít a különböző környezeti feltételek mellett. A mechanikai élettartama 500000 ciklus, ami hosszú távú, megbízható működést garantál. A termék különböző elektromos összeállításokkal kompatibilis, többek között a C7, C8, C10, C11, C15, SF1 és SR1 kódokkal, amelyek különböző érintkezőelrendezéseket tesznek lehetővé a front vagy hátsó szereléshez. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 szabványokat, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal. Kiváló rezgésállóság (5 gn, 2-500 Hz frekvenciatartományban) és ütésállóság (30 gn 18 ms-ig vagy 50 gn 11 ms-ig) jellemzi, ami a legzordabb ipari környezetekben is stabil működést biztosít. A Schneider Electric ZB5AS72 nyomógomb fej ideális választás ipari vezérlőpanelek, gépek, berendezések irányítórendszereihez, ahol a megbízhatóság és a tartósság alapvető követelmény.
Schneider Electric Harmony XB5 - ZB5AS72 - műanyag nyomógomb fej műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB5
Termék típus: Fej nem-világított nyomógombhoz
Rövid terméknév: ZB5
Keret anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Eladási mennyiség: 1
Jeladó egység fejének alakja: Kerek
Működtető típusa: Reteszelő
Visszaállítás: Kulcsos kioldás
Működtető profil: Fekete gombafej Ø 30 mm, jelölés nélkül
Kulcszár típusa: 455-ös kulcs
Kulcs kihúzási pozíció: Középpont
Eszköz jellege: Alapelem
Műszaki adatok
CAD szélesség: 30 mm
CAD magasság: 30 mm
CAD mélység: 79 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód:
C11 - max. 3 érintkező front szereléshez egyedi blokkok használatával
C15 - max. 1 érintkező front szereléshez egyedi blokkok használatával
SF1 - max. 3 érintkező front szereléshez egyedi blokkok használatával
SR1 - max. 3 érintkező hátsó szereléshez egyedi blokkok használatával
C7 - max. 4 érintkező front szereléshez egyedi blokkok használatával
C8 - max. 4 érintkező front szereléshez egyedi és dupla blokkok használatával
C10 - max. 4 érintkező front szereléshez egyedi és dupla blokkok használatával
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérsékleti tartomány működés közben: -40...70 °C
Környezeti hőmérsékleti tartomány tárolás esetén: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel IEC 60536-nak
IP védettségi fokozat: IP66 (megfelel IEC 60529), IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosás ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 megfelel IEC 50102
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) megfelel IEC 60068-2-6
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinuszos hullám gyorsulás, megfelel IEC 60068-2-27
Ütésállóság: 50 gn (időtartam = 11 ms) fél-szinuszos hullám gyorsulás, megfelel IEC 60068-2-27
