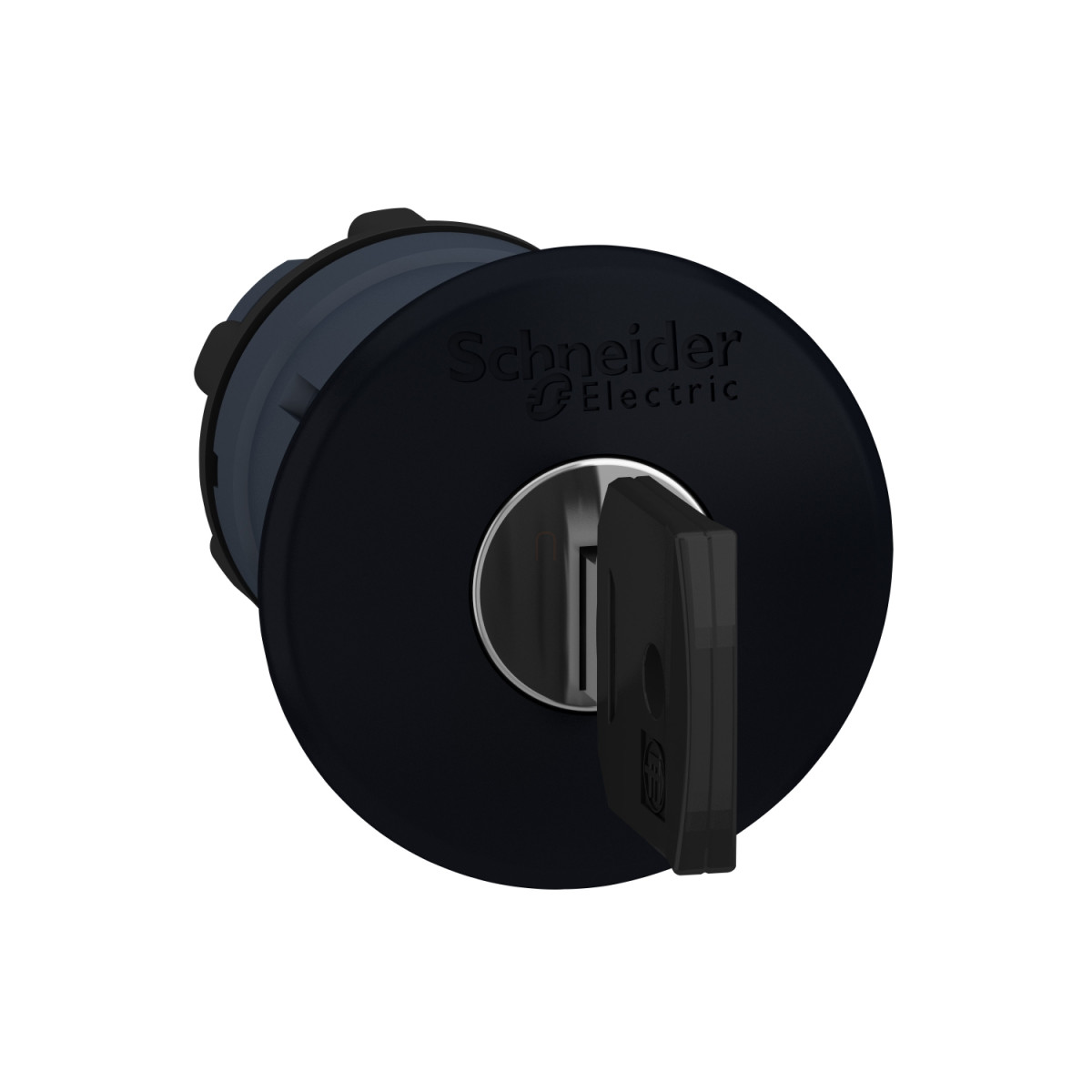

A Schneider Electric Harmony XB5 sorozat ZB5AS12 jelölésű műanyag nyomógomb feje a vezérléstechnika kiemelkedően tartós és megbízható komponense. Ez a sötétszürke műanyagból készült, nem világító kivitelű nyomógomb fej tökéletes választás ipari környezetben, ahol robusztus, könnyen felismerhető kezelőelemekre van szükség.
A ZB5AS12 modell egyik legfontosabb tulajdonsága a 40 mm átmérőjű fekete gombafejű kialakítás, amely jelölés nélküli felülettel rendelkezik. A termék 22 mm-es szabványos beépítési átmérővel készül, így kompatibilis a legelterjedtebb ipari rendszerekkel. A nyomógomb kulccsal oldható reteszelő típusú, amely a 455-ös kulccsal működtethető - a kulcs középállásban húzható ki. Ez a funkció kiváló biztonságot nyújt olyan helyzetekben, ahol fontos, hogy illetéktelen személyek ne tudják működtetni vagy alaphelyzetbe állítani a vezérlőelemet.
Műszaki szempontból a ZB5AS12 kiemelkedő jellemzőkkel rendelkezik. Mechanikai élettartama 500.000 ciklus, ami hosszú távú, intenzív használat mellett is megbízható működést garantál. A termék több különböző védelmi fokozattal rendelkezik: IP66, IP67, IP69 és IP69K az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettség. Ezek a magas szintű védelmek lehetővé teszik, hogy a nyomógombot olyan környezetben is használd, ahol por, nedvesség vagy akár nagynyomású mosás is előfordulhat - a termék ellenáll a 7.000.000 Pa nyomású, 55°C-os víznek is 0,1 méteres távolságról. Az IK03 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben.
A ZB5AS12 különösen ajánlott olyan ipari alkalmazásokhoz, ahol gyakori a gép leállítás, vagy fontos a működtetés elleni védelem. Felhasználható XALD1 és XALK1 kivágásokkal rendelkező állomásokhoz. Széles üzemeltetési hőmérséklet-tartománya (-40...+70°C) lehetővé teszi extrém környezeti körülmények közötti használatát is. A termék rendelkezik különböző szabványoknak való megfelelőségekkel (JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1), valamint számos minősítéssel (CSA, DNV, BV, LROS, UL listed).
A komponens különböző elektromos összeállításokkal használható: C11, C15, SF1, SR1 kódokkal <3 érintkezős alkalmazásokhoz, valamint C7, C8, C10 kódokkal <4 érintkezős alkalmazásokhoz, egyes és kettős blokkok használatával elöl- vagy hátsó szerelésben. A termék rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinuszos gyorsulás mellett az IEC 60068-2-27 szabvány szerint. Méretei: 40 mm szélesség, 40 mm magasság, 79 mm mélység, ami kompakt kialakítást tesz lehetővé.
Schneider Electric Harmony XB5 - ZB5AS12 - műanyag nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Standard
Szerelési átmérő: 22 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Reteszelő
Alaphelyzetbe állítás: Kulcsos kioldás
Működtető profilja: Fekete gombafejű Ø 40 mm, jelölés nélkül
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíciója: Középen
Eszköz jellemzője: Alapelem
Méretek és mechanikai jellemzők
CAD szerinti szélesség: 40 mm
CAD szerinti magasság: 40 mm
CAD szerinti mélység: 79 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1 kivágás, XALK 1 kivágás
Elektromos jellemzők
Elektromos összeállítási kód: C11 - <3 érintkezőhöz egyes blokkok használatával elülső szerelés esetén
C15 - <1 érintkezőhöz egyes blokkok használatával elülső szerelés esetén
SF1 - <3 érintkezőhöz egyes blokkok használatával elülső szerelés esetén
SR1 - <3 érintkezőhöz egyes blokkok használatával hátsó szerelés esetén
C7 - <4 érintkezőhöz egyes blokkok használatával elülső szerelés esetén
C8 - <4 érintkezőhöz egyes és kettős blokkok használatával elülső szerelés esetén
C10 - <4 érintkezőhöz egyes és kettős blokkok használatával elülső szerelés esetén
Kompatibilitási kód: ZB5
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete üzemeltetéskor: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási regisztere), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
