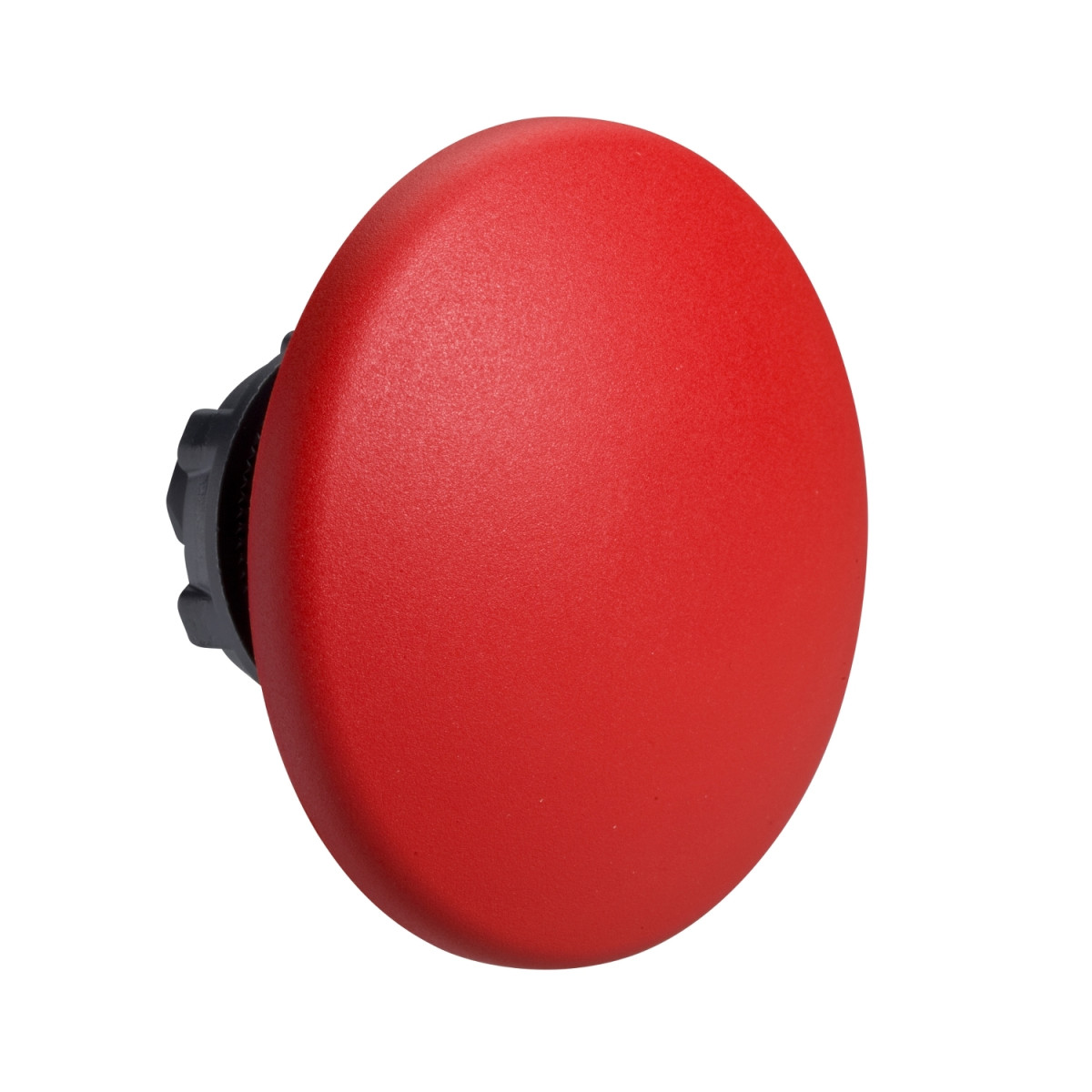

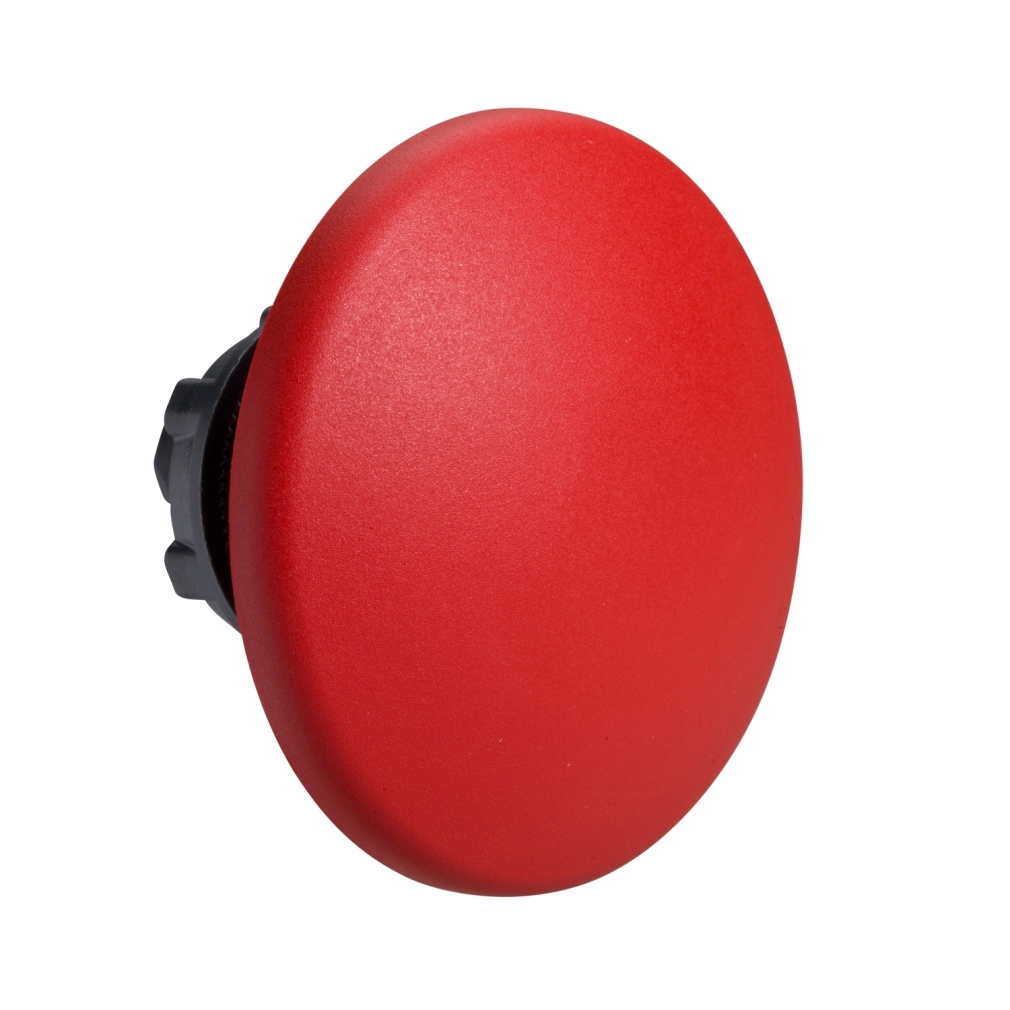

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó ZB5AR416 egy kiváló minőségű, piros színű, nem világító nyomógomb fej, amely ipari vezérlőpanelekbe és kapcsolószekrényekbe szerelhető. Ez a visszatérő rugós működésű, jelöletlen, gombafejű nyomógomb ideális választás különféle ipari alkalmazásokhoz, ahol gyors és megbízható kezelői beavatkozásra van szükség.
A ZB5AR416 nyomógomb fej 60 mm átmérőjű, hemiszferikus (félgömb alakú) piros műanyag gombával rendelkezik, amely könnyű elérést és kényelmes kezelést biztosít. Szabványos 22 mm-es szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari vezérlőpanellel és kapcsolószekrénnyel. A sötétszürke műanyag előlap nemcsak esztétikus megjelenést kölcsönöz, hanem ellenáll a mindennapi használat során jelentkező kopásnak és szennyeződéseknek is. A nyomógomb funkcionális kialakítása révén alkalmas vészleállító, indító vagy egyéb vezérlési funkciók ellátására is.
A Harmony XB5 sorozat részeként ez a nyomógomb fej kimagasló mechanikai tartósságot kínál, akár 5 millió kapcsolási ciklust is kibír, így hosszú távú, megbízható működést biztosít még a legzordabb ipari környezetekben is. A ZB5AR416 kiemelkedő környezeti védettséggel rendelkezik: IP66, IP67, IP69 és IP69K védettségi szinttel büszkélkedhet, ami teljes porállóságot és különböző mértékű vízbehatolás elleni védelmet jelent. Emellett a termék megfelel a NEMA 13 és NEMA 4X szabványoknak is, továbbá ellenáll a nagynyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból). Az IK03 fokozatú ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben.
A ZB5AR416 nyomógomb fej sokoldalú csatlakozási lehetőségeket kínál: használható csavaros kapocslécekkel, dugaszolható csatlakozókkal, Faston csatlakozókkal vagy akár nyomtatott áramköri lapra szerelhető kivitelben is. A termék különböző elektromos összeállítási kódokkal kompatibilis (C11, C15, SF1, SR1, C3, C4), ami lehetővé teszi különböző kapcsolóblokkok használatát, így rugalmasan alakítható az adott alkalmazás igényeihez. A telepítés megkönnyítése érdekében a részletes műszaki dokumentáció pontos méretrajzokat és szerelési utasításokat tartalmaz.
A Schneider Electric Harmony XB5 ZB5AR416 nyomógomb fej magas minőségi szabványoknak felel meg, és számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, DNV, BV, LROS és UL minősítésekkel. A termék -40°C és +70°C közötti hőmérsékleti tartományban használható, és kiváló rezgés- és ütésállósággal rendelkezik (5 gn rezgésállóság, valamint 30 gn és 50 gn ütésállóság különböző időtartamú félszinusz hullám gyorsulások esetén). Mindezek a tulajdonságok együttesen teszik a ZB5AR416 nyomógomb fejet ideális választássá a megbízható és tartós ipari vezérlési megoldásokhoz.
Schneider Electric Harmony XB5 - ZB5AR416 - műanyag nyomógomb fej, Ø22, visszatérő, Ø60 íves gombafejű, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Fej típusa: Szabványos
Szerelési átmérő: 22 mm
Minimum rendelési mennyiség: 1
Jelzőegység fej formája: Félgömb
Működtető típusa: rugós visszatérésű
Működtető profil: Piros gombafej Ø 60 mm, jelöletlen
Eszköz megjelenítése: Alapelem
Kiegészítő adatok
CAD szélesség: 60 mm
CAD magasság: 60 mm
CAD mélység: 45 mm
Mechanikai élettartam: 5000000 ciklus
Állomás neve: XALD 1 kivágás
Elektromos összeállítás kód: C11 <3 érintkezőhöz egyes blokkok használatával elülső szereléshez
C15 <1 érintkezőhöz egyes blokkok használatával elülső szereléshez
SF1 <3 érintkezőhöz egyes blokkok használatával elülső szereléshez
SR1 <3 érintkezőhöz egyes blokkok használatával hátsó szereléshez
C3 <6 érintkezőhöz egyes blokkok használatával elülső szereléshez
C4 <6 érintkezőhöz egyes és dupla blokkok használatával elülső szereléshez
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
UL 508
IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
