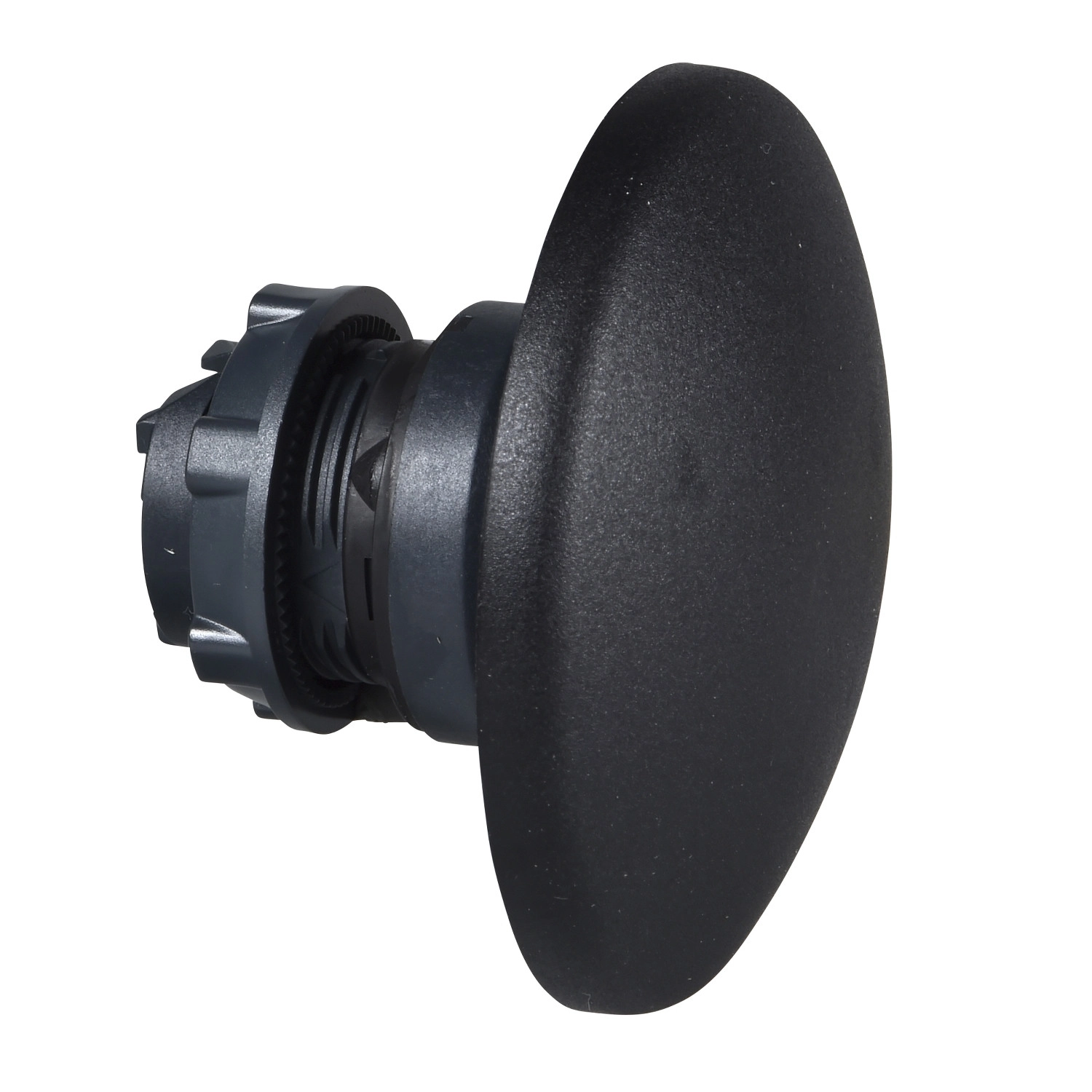

A Schneider Electric Harmony XB5 sorozat ZB5AR216 típusú nyomógomb feje ipari alkalmazásokhoz kifejezetten megbízható és strapabíró megoldást kínál. Ez a nem világító, fekete, 60 mm átmérőjű gombafejű nyomógomb fej 22 mm-es szabvány nyílásba szerelhető, így univerzálisan használható a legtöbb ipari kapcsolószekrényben és vezérlőpulton.
A ZB5AR216 modell a visszatérő (rugós) működési mechanizmusának köszönhetően a megnyomás után automatikusan visszaáll alaphelyzetbe. Ez a funkció különösen hasznos olyan alkalmazásoknál, ahol a pillanatnyi működtetés szükséges, például indítási, leállítási vagy vészleállítási funkcióknál. A termék fejrésze sötétszürke műanyag házban található, a gombafej pedig fekete színű, jelölés nélküli kivitelben készül, így utólag is könnyen feliratozható igény szerint. A Harmony XB5 sorozatba illeszkedő alapelem, amely különböző érintkezőblokkokkal bővíthető a konkrét alkalmazási igényeknek megfelelően.
A termék kiemelkedő mechanikai tartósságot kínál, akár 5 000 000 kapcsolási ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat mellett is. A ZB5AR216 hemiszférikus kialakítású fejrészének köszönhetően ergonomikus kezelést tesz lehetővé. A nyomógomb magas szintű védettséget biztosít a környezeti hatások ellen: IP66, IP67, IP69 és IP69K védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolású. Ez lehetővé teszi a használatát mostoha körülmények között, például por, nedvesség vagy nagy nyomású vízsugár jelenlétében is – akár 7 000 000 Pa nyomású, 55°C-os vízsugárnak is ellenáll 0,1 méter távolságból.
A ZB5AR216 széles hőmérsékleti tartományban, -40°C és +70°C között használható, így szélsőséges környezetben is megbízhatóan működik. Az IK03 besorolású ütésállóság további védelmet biztosít a mechanikai behatásokkal szemben. A termék kivételes rezgés- és ütésállósággal rendelkezik: az IEC 60068-2-6 szabvány szerint 5 gn rezgésállóságot biztosít 2-500 Hz frekvenciatartományban, míg az IEC 60068-2-27 szabvány szerint 30 gn (18 ms időtartam) vagy 50 gn (11 ms időtartam) félszinuszos gyorsulási ütésállóságot garantál. A Schneider Electric ZB5AR216 nyomógomb fej számos nemzetközi szabványnak és előírásnak felel meg, többek között: UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1 és JIS C8201-1. Emellett rendelkezik CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás) és UL tanúsítványokkal is, ami igazolja a termék magas minőségét és megbízhatóságát nemzetközi szinten.
Schneider Electric Harmony XB5 - ZB5AR216 - műanyag nyomógomb fej műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Keretanyag: Sötétszürke műanyag
Fejrész típusa: Normál
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Félgömb alakú
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fekete gombafej, Ø 60 mm, jelöletlen
Eszköz megjelenése: Alapelem
Kiegészítő jellemzők
CAD teljes szélesség: 60 mm
CAD teljes magasság: 60 mm
CAD teljes mélység: 45 mm
Mechanikai élettartam: 5000000 ciklus
Állomás megnevezése: XALD 1 kivágás
Elektromos összetételi kód: C11 max. 3 érintkezőhöz, egyes blokkok használatával elölről szerelve; C15 max. 1 érintkezőhöz, egyes blokkok használatával elölről szerelve; SF1 max. 3 érintkezőhöz, egyes blokkok használatával elölről szerelve; SR1 max. 3 érintkezőhöz, egyes blokkok használatával hátulról szerelve; C3 max. 6 érintkezőhöz, egyes blokkok használatával elölről szerelve; C4 max. 6 érintkezőhöz, egyes és dupla blokkok használatával elölről szerelve
Kompatibilitási kód: ZB5
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
