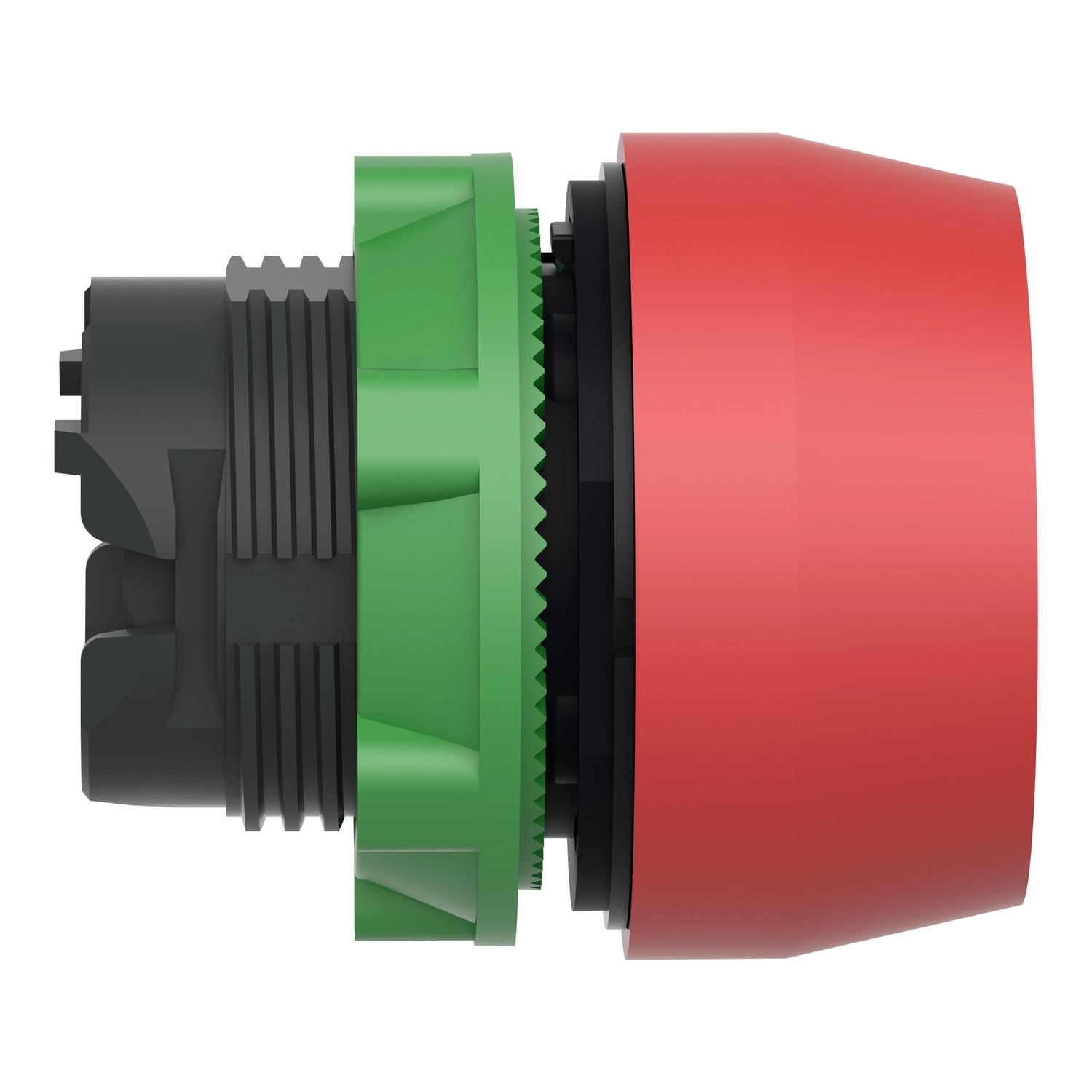

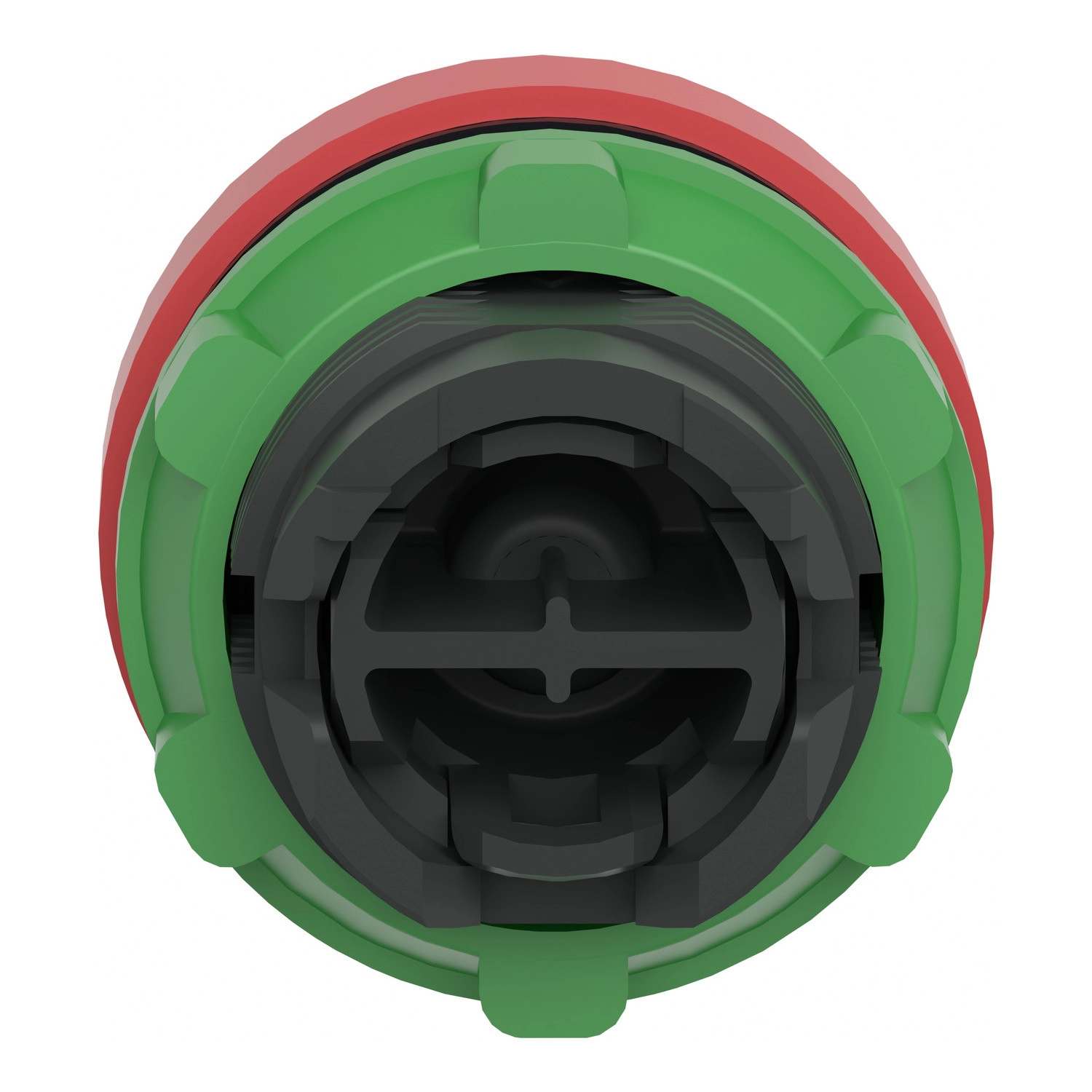

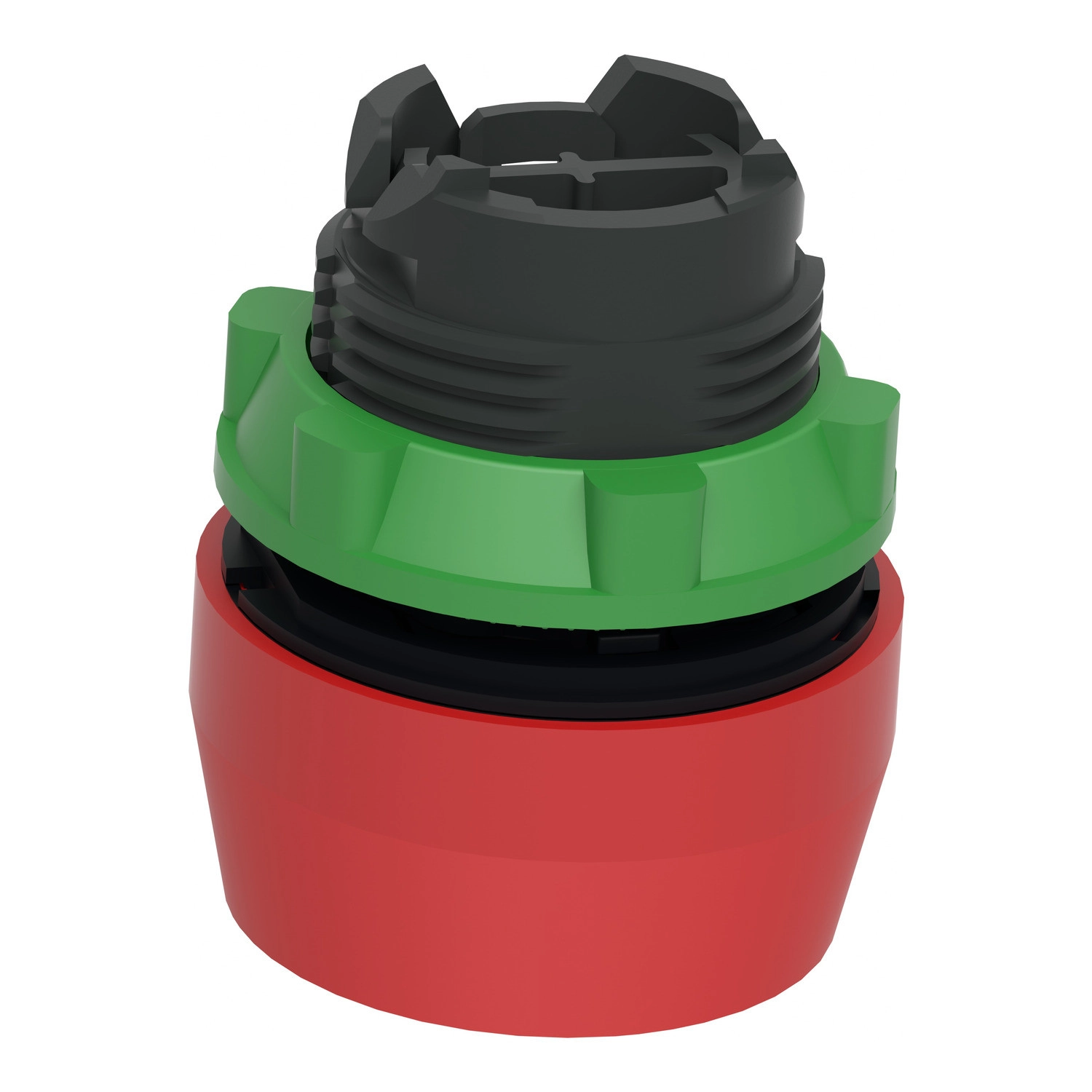

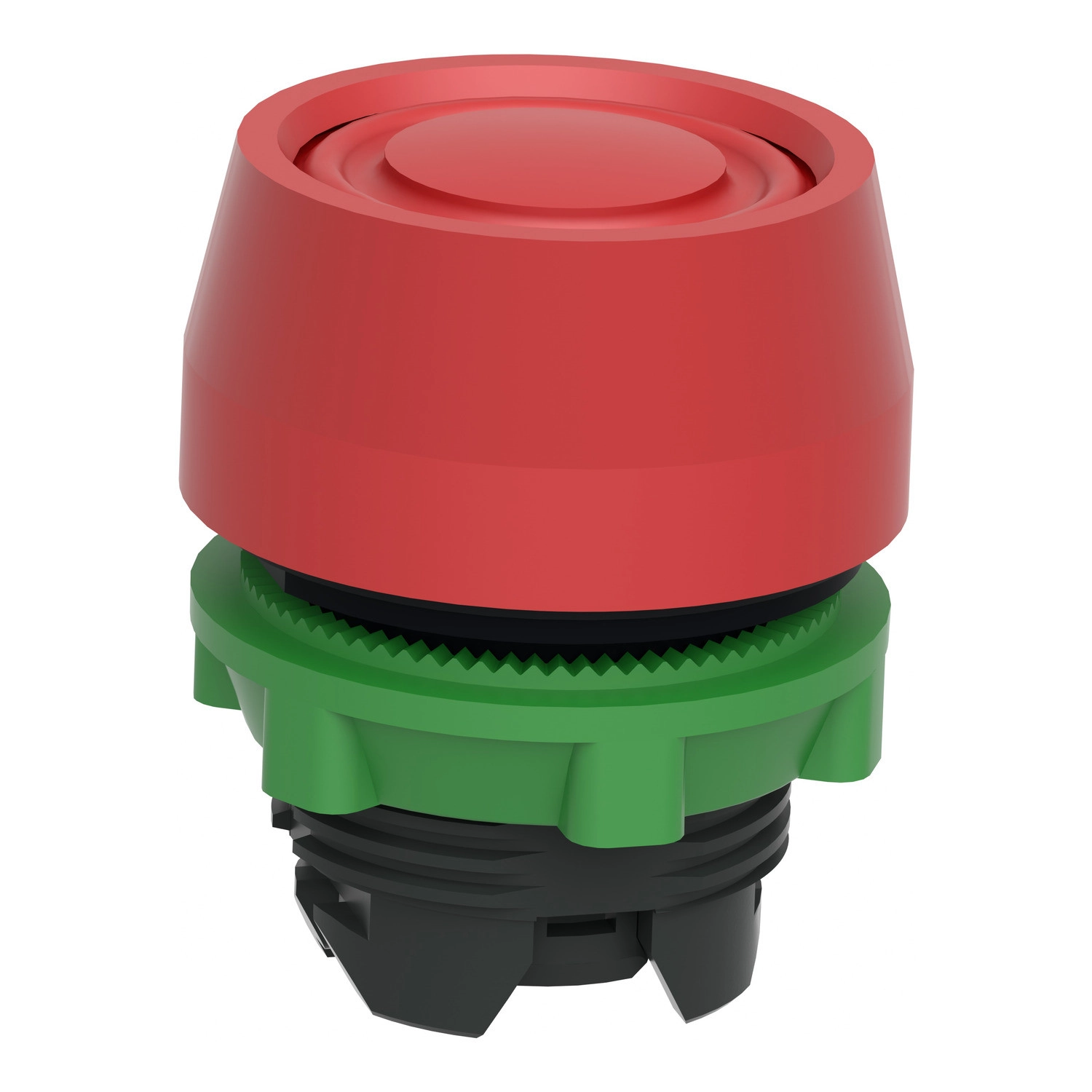

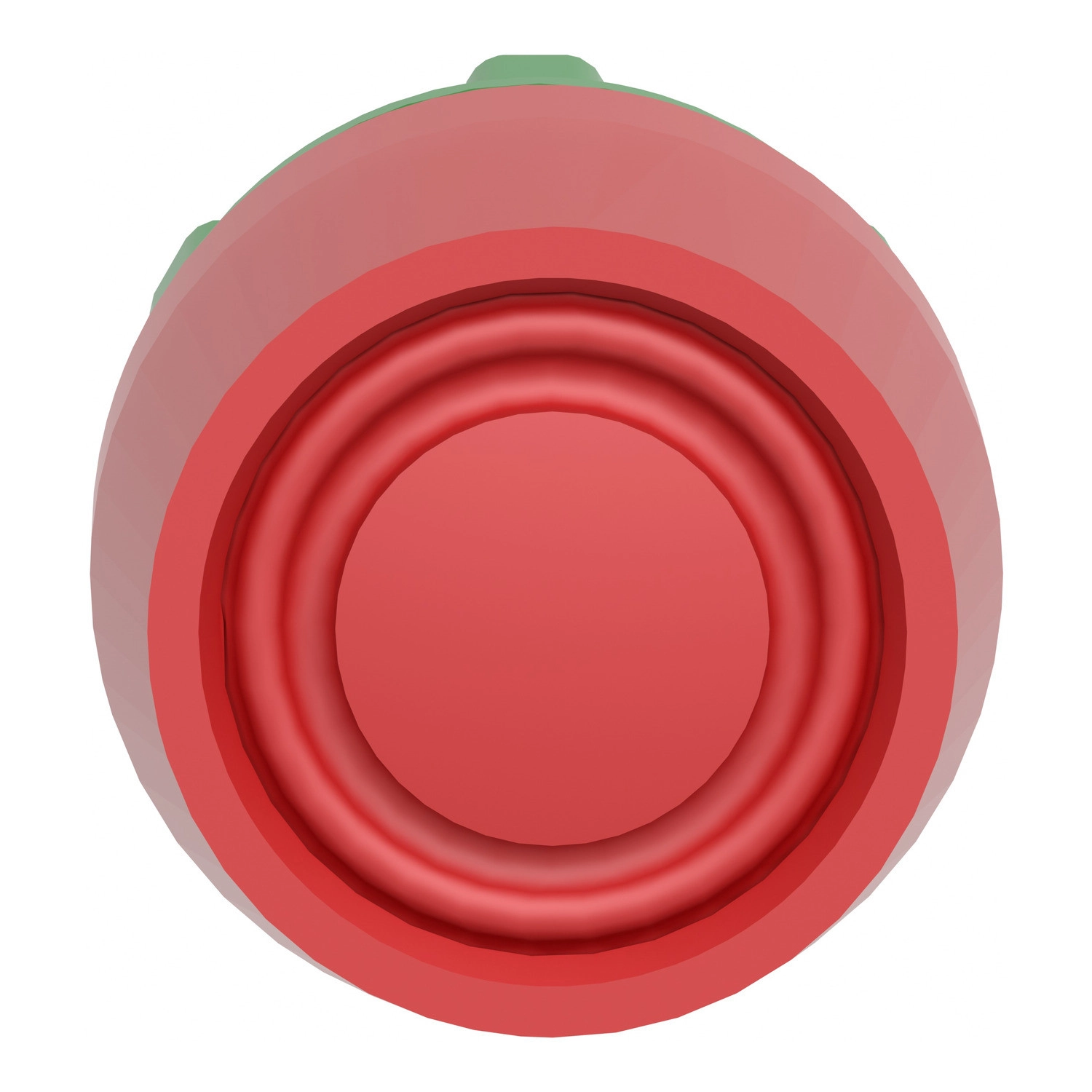

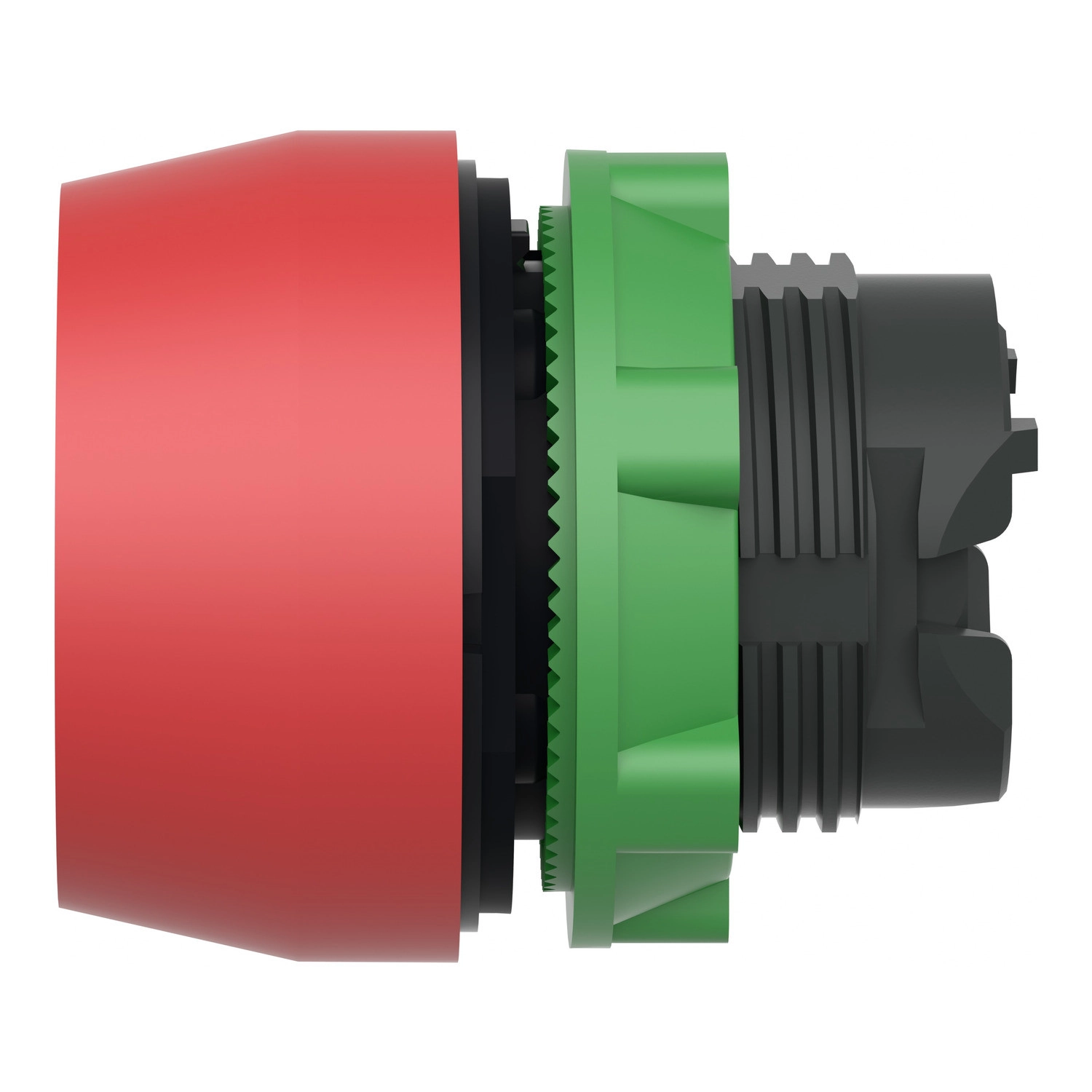

A Schneider Electric Harmony XB5 sorozatú ZB5AP4S nyomógomb fej egy megbízható ipari vezérlőeszköz, amely tökéletesen illeszkedik a modern automatizálási és vezérlési rendszerekbe. Ez a piros színű, nem világító nyomógomb fej kiváló minőségű műanyagból készült, amely tartósságot és hosszú élettartamot biztosít még a legmostohább ipari környezetben is.

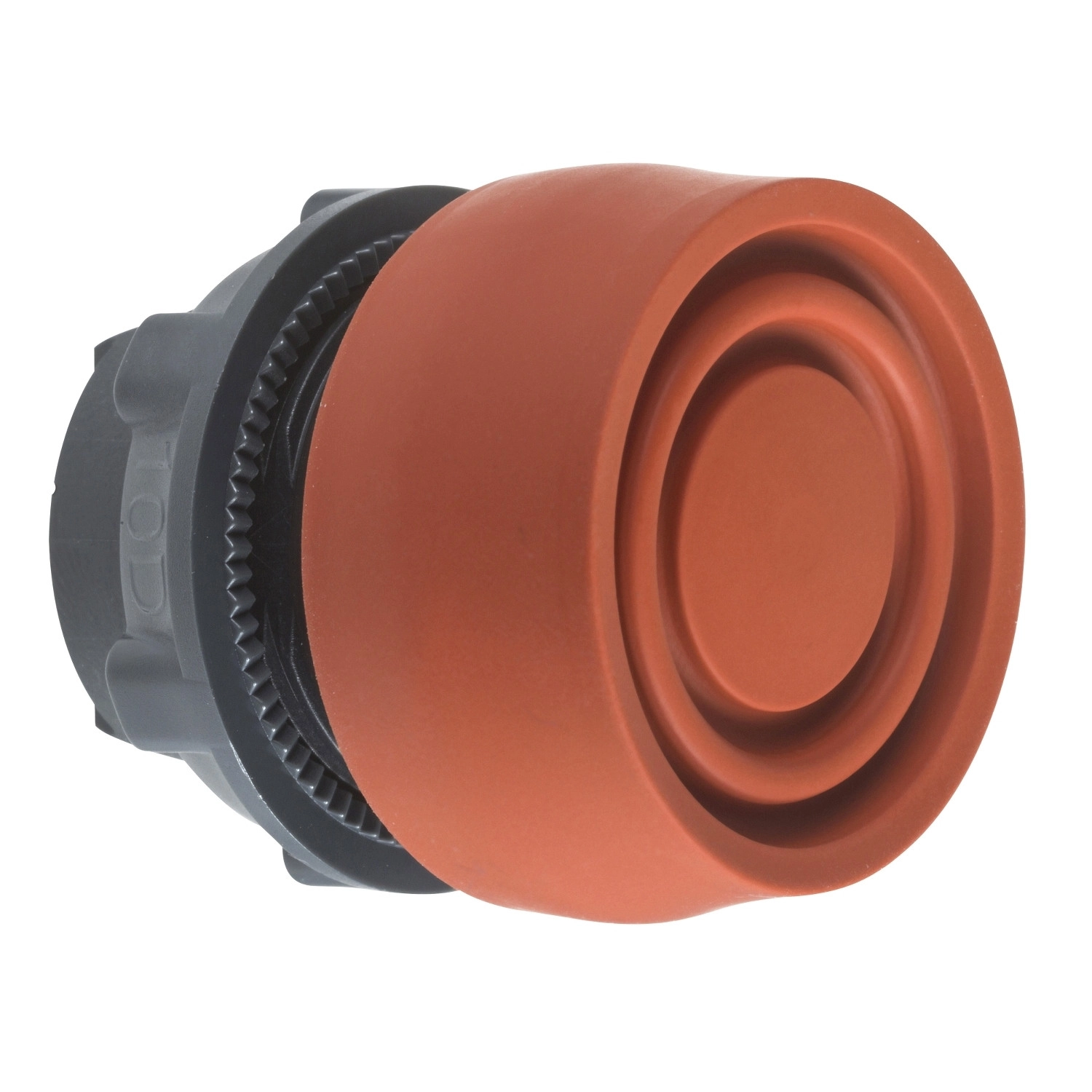

A ZB5AP4S nyomógomb fej 22 mm-es standard méretű furatba szerelhető, így kompatibilis a legtöbb ipari kapcsolótáblával és vezérlőpanellel. A nyomógomb kerek kialakítású, süllyesztett kivitelű, és színes gumisapkával van ellátva, amely nemcsak vizuálisan teszi könnyen felismerhetővé, de védelmet is nyújt a por és nedvesség ellen. A rugós visszatérítő mechanizmusnak köszönhetően a gomb automatikusan visszatér alaphelyzetbe a megnyomás után, így ideális ideiglenes kapcsolási műveletekhez. A nyomógomb jelöletlen, így szükség szerint egyedi feliratozással látható el, ami rugalmas alkalmazhatóságot biztosít különböző vezérlési feladatokhoz.
A ZB5AP4S nyomógomb fej rendkívül megbízható és strapabíró termék. Mechanikai élettartama lenyűgöző, akár 10 millió kapcsolási ciklust is kibír, ami hosszú távú, karbantartásmentes működést garantál. Kompatibilis a legend holder kiegészítővel, ami lehetővé teszi feliratok, szimbólumok elhelyezését. A termék többféle villamos összeállítással használható, beleértve az egy vagy több érintkezőblokkos konfigurációkat, front vagy hátsó szerelési lehetőséggel. A ZB5AP4S alapvető elemként szolgál egy komplexebb kapcsolórendszer összeállításában, amelyet az XALD vagy XALK állomásokkal együtt lehet használni.
A termék kiemelkedő védelmi jellemzőkkel rendelkezik. IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 és ISO 20653 szabványok szerint, ami teljes védelmet nyújt por ellen, és ellenáll az erős vízsugárnak, időszakos vízalatti használatnak, illetve nagynyomású, magas hőmérsékletű vízsugárnak is. NEMA 13 és 4X besorolással is rendelkezik, továbbá IK03 ütésállósággal az IEC 50102 szerint. A nyomógomb ellenáll a 7000000 Pa nyomású, 55°C hőmérsékletű nagynyomású mosásnak is 0,1 m távolságból. Működési és tárolási hőmérséklet-tartománya rendkívül széles: -40°C és +70°C között. A terméket számos nemzetközi szabvány szerint tervezték és tesztelték, többek között UL 508, CSA C22.2 No 14, IEC 60947 sorozat és JIS szabványok szerint, valamint rendelkezik CSA, DNV, BV, LROS és UL minősítésekkel. Kiváló rezgés- és ütésállósága (30g/50g félszinusz hullám gyorsulás, 5g vibráció) tovább növeli a megbízhatóságát extrém körülmények között is. A Schneider Electric ZB5AP4S nyomógomb fej a legjobb választás olyan ipari alkalmazásokhoz, ahol a megbízhatóság, tartósság és a könnyű kezelhetőség alapvető követelmény.
Schneider Electric Harmony XB5 - ZB5AP4S - műanyag nyomógomb fej műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: Legend holder
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Piros, süllyesztett, jelöletlen
Működtető kiegészítő információ: Színes gumisapkás
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 33 mm
Nettó tömeg: 0,021 kg
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C1 kevesebb mint 9 érintkezőhöz egyes blokkokkal előlapi szerelésben, C2 kevesebb mint 9 érintkezőhöz egyes és dupla blokkokkal előlapi szerelésben, C11 kevesebb mint 3 érintkezőhöz egyes blokkokkal előlapi szerelésben, C15 kevesebb mint 1 érintkezőhöz egyes blokkokkal előlapi szerelésben, SF1 kevesebb mint 3 érintkezőhöz egyes blokkokkal előlapi szerelésben, SR1 kevesebb mint 3 érintkezőhöz egyes blokkokkal hátsó szerelésben
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
