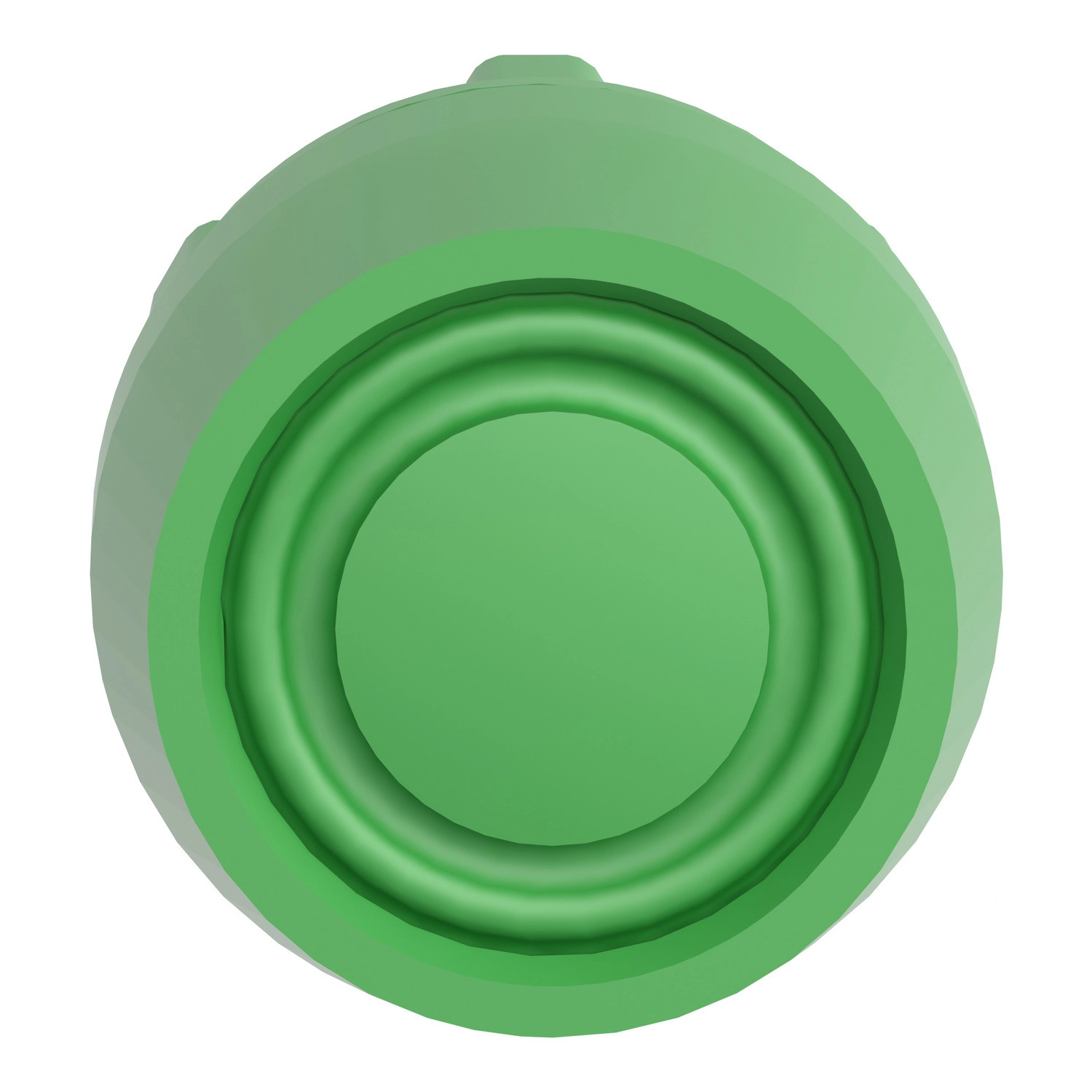

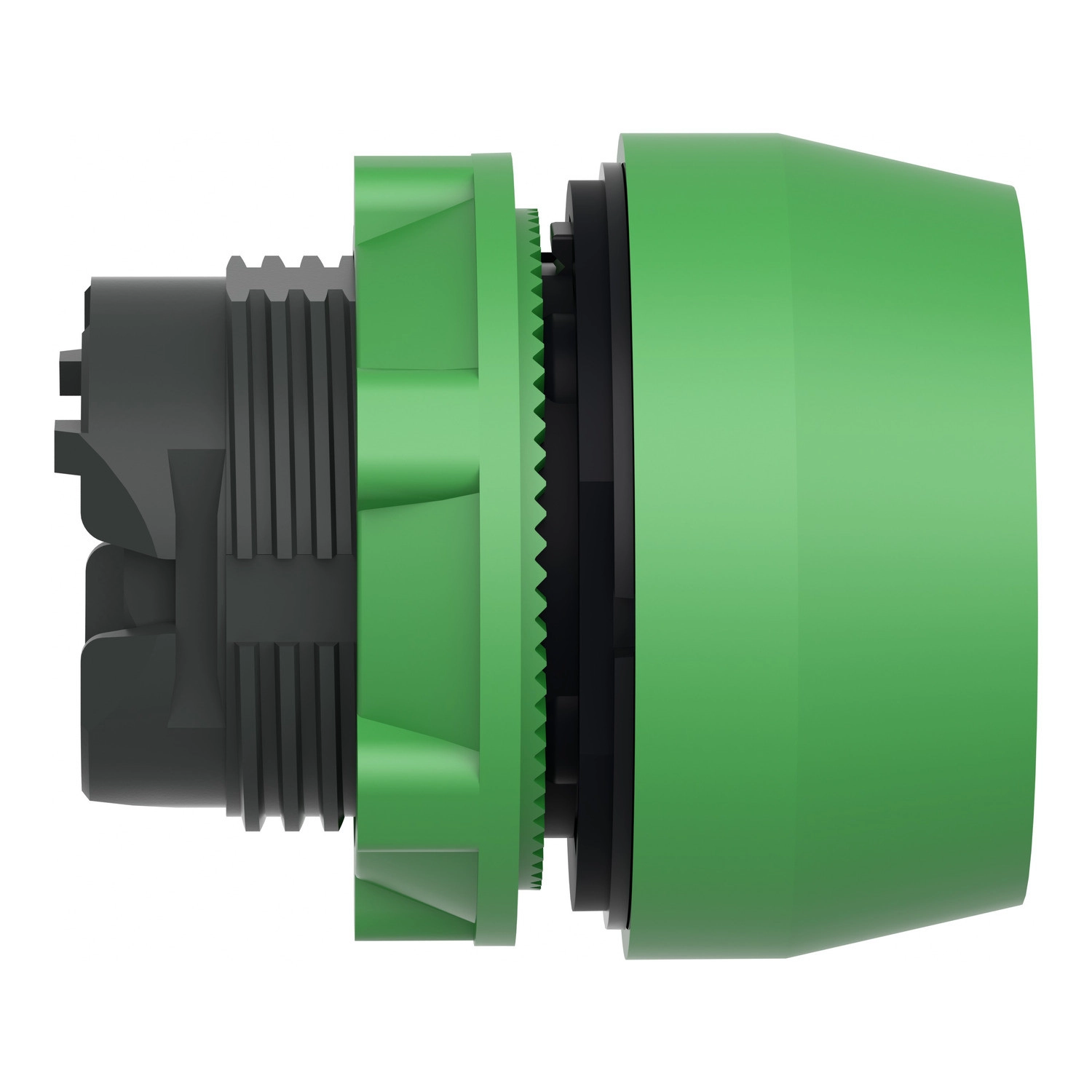

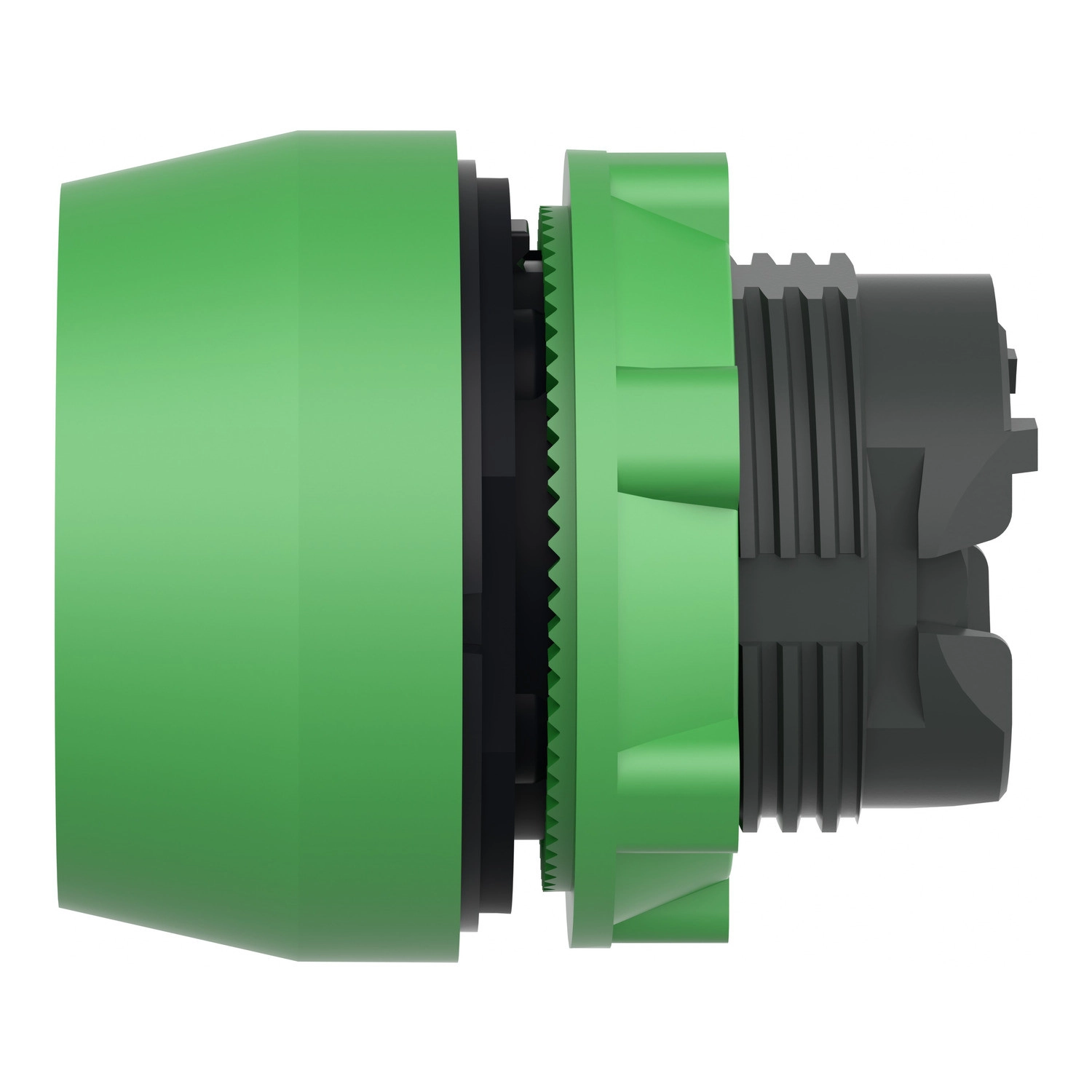

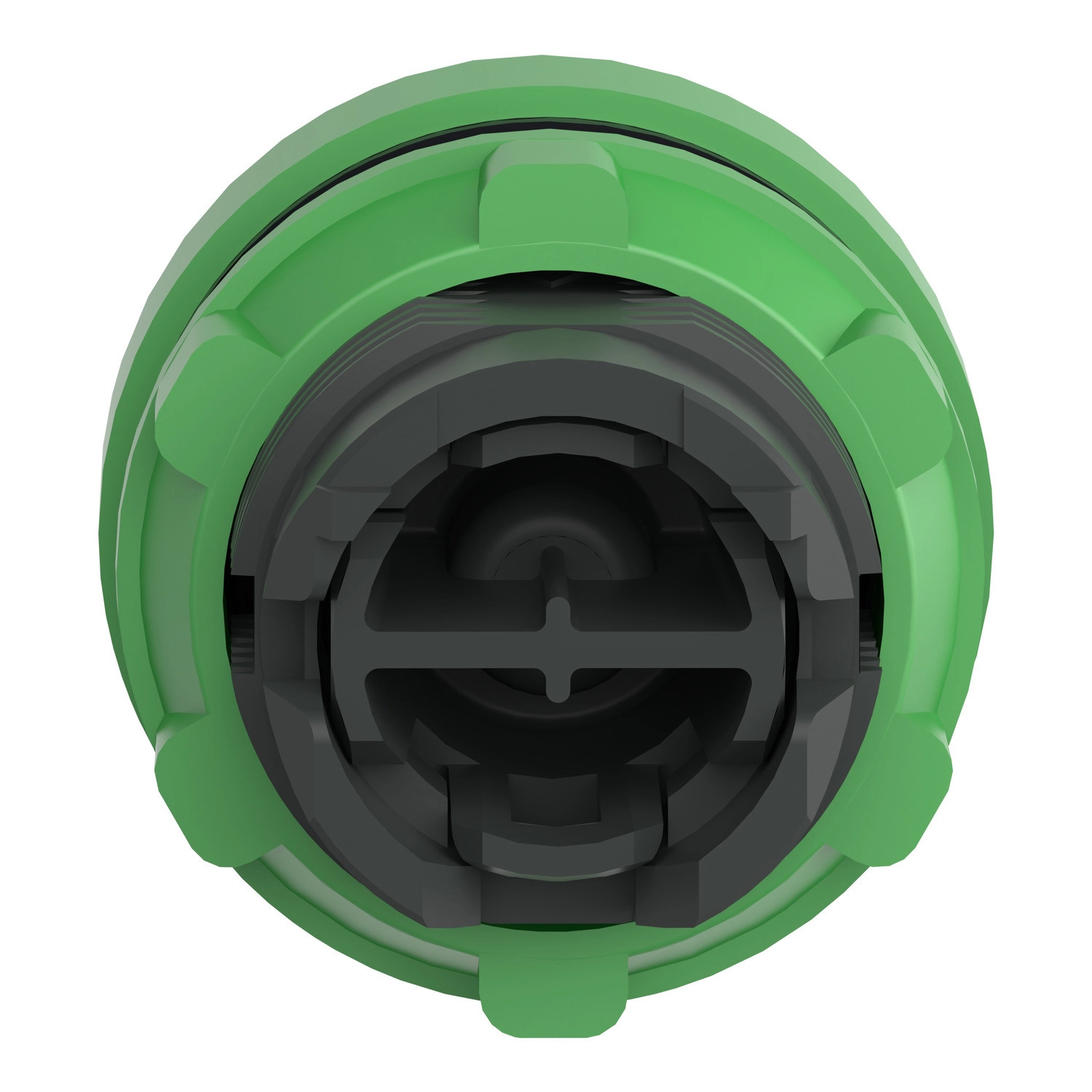

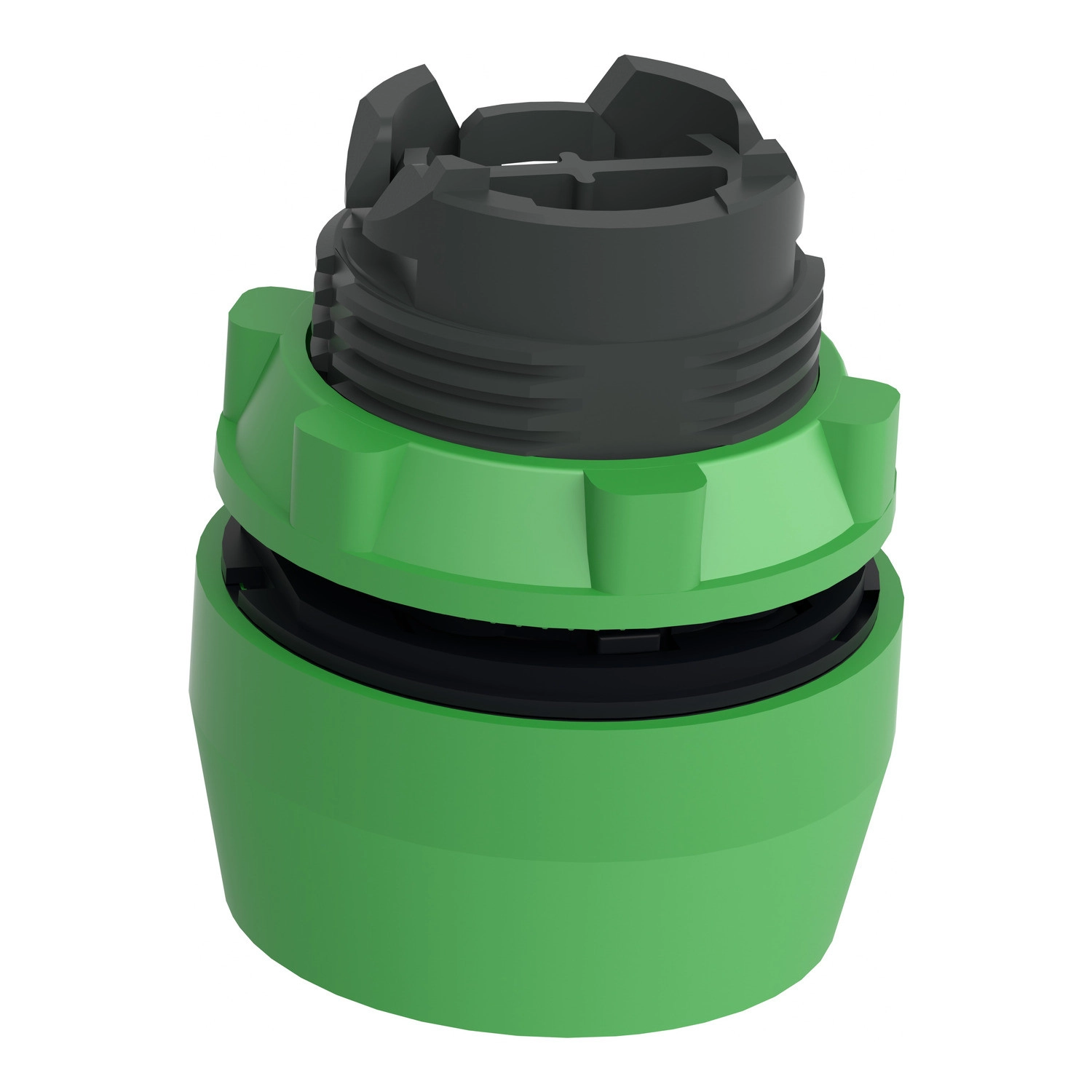

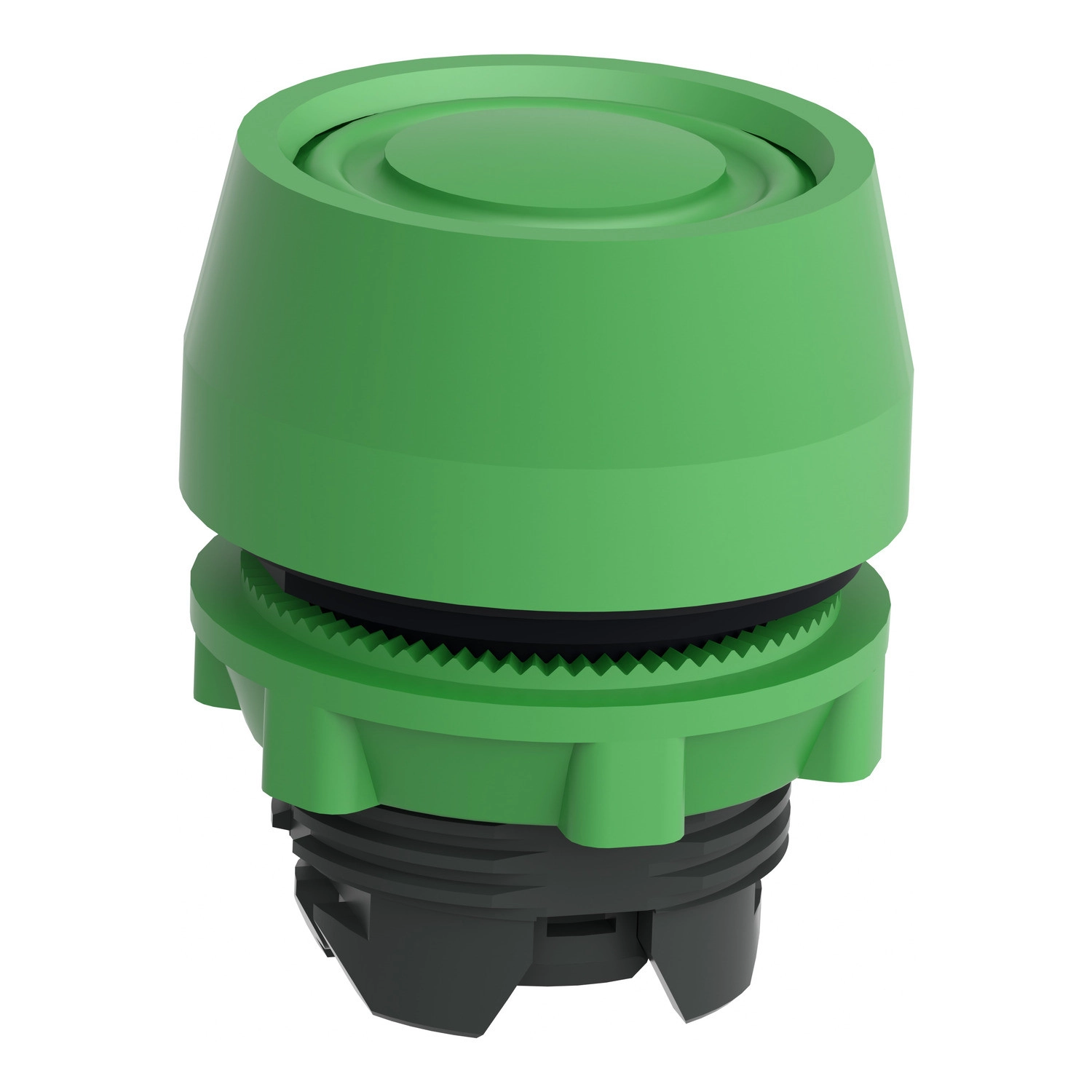

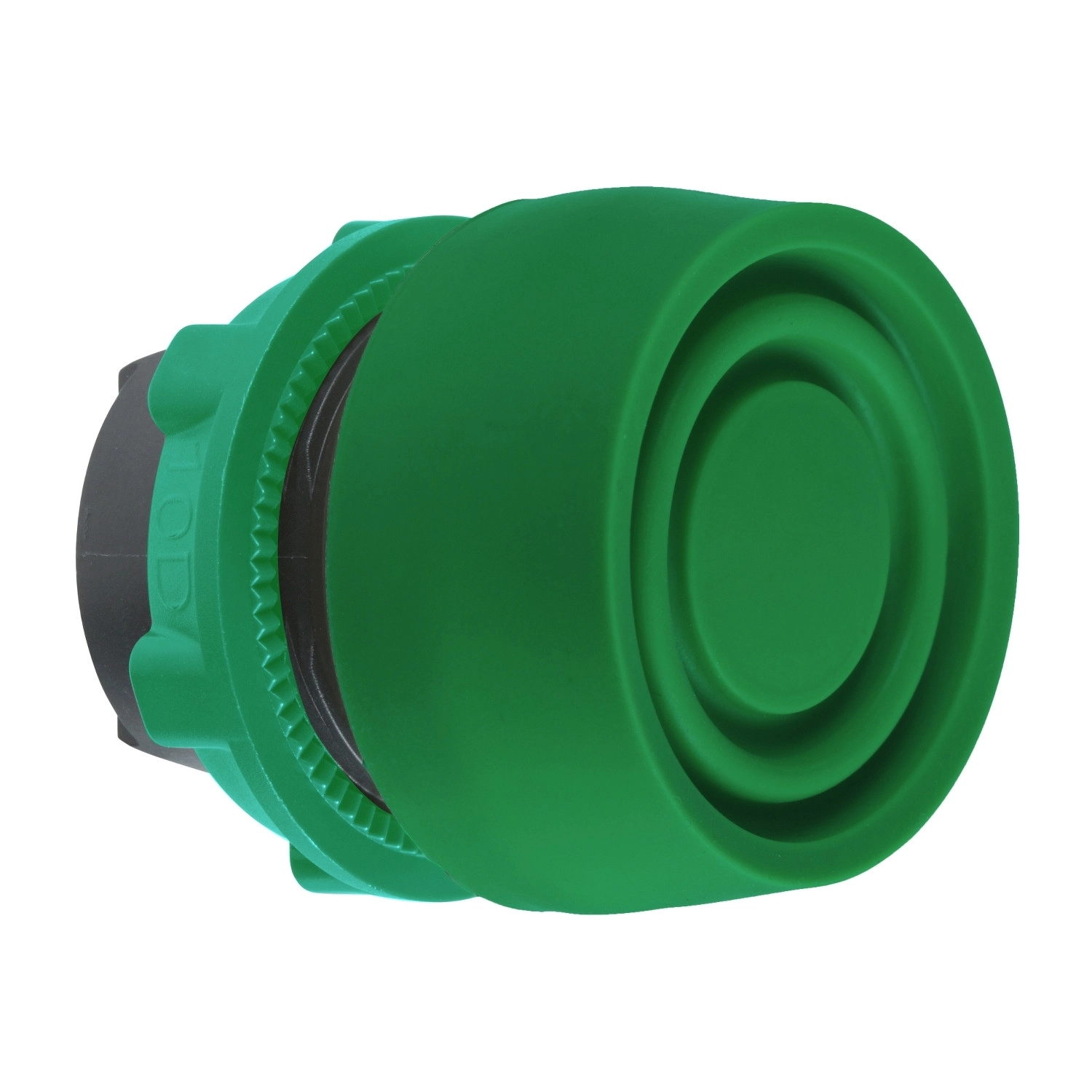

A Schneider Electric Harmony XB5 termékkínálatából származó ZB5AP3S egy kiváló minőségű, zöld színű műanyag nyomógomb fej, amely ipari vezérlőpanelek és berendezések működtetésére szolgál. Ez a visszatérő (rugós) működtetésű, nem világító, zöld színű nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, így számos ipari alkalmazásban univerzálisan használható.
A ZB5AP3S nyomógomb fej a Harmony XB5 termékcsalád része, amely a Schneider Electric egyik legmegbízhatóbb és legelterjedtebb vezérlőelem-sorozata. A termék különlegessége a zöld színű, speciális színes gumisapka, amely a kezelést még ergonomikusabbá teszi, miközben kiváló védelmet biztosít a külső környezeti hatások ellen. A nyomógomb feje sima, jelölés nélküli kivitelben készül, így tökéletes alapot biztosít egyedi jelölésekhez vagy szimbólumokhoz, melyeket a kompatibilis jelöléstartókkal (legend holder) kombinálva lehet elhelyezni.
A termék kiemelkedő műszaki tulajdonságokkal rendelkezik. A sötétszürke műanyag előlapi keret és a zöld nyomógombfej kombinációja nemcsak esztétikus megjelenést, hanem tartós használatot is biztosít. A ZB5AP3S nyomógomb fej kerek kialakítású, és visszatérő rugós működéssel rendelkezik, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszaáll alaphelyzetbe. A termék méretei pontosan megfelelnek az ipari szabványoknak: a teljes szélessége és magassága 30 mm, mélysége 33 mm. Az elektromos kapcsolókészlet különböző konfigurációkkal használható, melyeket a különféle kódok jelölnek: C1, C2, C11, C15, SF1 és SR1 kódú elrendezésekkel kompatibilis, ami lehetővé teszi a különböző számú érintkezőblokkok használatát elülső vagy hátsó szerelési módban.
A ZB5AP3S nyomógomb kiemelkedő mechanikai élettartammal rendelkezik, amely eléri a 10 millió kapcsolási ciklust. Ez a tartósság kiváló választássá teszi gyakori használatú ipari környezetben. A termék felszerelhető az XALD 1-5 kivágásos és az XALK 2-5 kivágásos állomásokra, így különböző méretű és konfigurációjú vezérlőpanelek kialakításához rugalmasan alkalmazható. Környezeti tulajdonságai is figyelemre méltóak: a működési hőmérséklet-tartomány -40°C-tól +70°C-ig terjed, és túlfeszültség elleni védelemmel is rendelkezik (IEC 60536 szerint Class II). Ezenkívül kiváló IP-védettségi besorolásokkal büszkélkedhet: IP66, IP67, IP69 (IEC 60529 szerint) és IP69K (ISO 20653 szerint), valamint NEMA 13 és NEMA 4X védelmi osztályoknak is megfelel. Ez azt jelenti, hogy teljesen por- és vízsugár ellen védett, sőt, a nagynyomású mosással szembeni ellenállása is kiemelkedő (7000000 Pa 55°C-on, 0,1 m távolságból).
A ZB5AP3S nemzetközi szabványoknak való megfelelősége is kiemelkedő: megfelel a CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1 és JIS C8201-1 szabványoknak. Ezt számos tanúsítvány igazolja, beleértve a CSA, DNV, BV, LROS és UL listázásokat. A termék kiváló ütés- és rezgésállósággal is rendelkezik: 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinuszos gyorsulást képes elviselni az IEC 60068-2-27 szabvány szerint, valamint 5 gn rezgésállóságot biztosít 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint. A ZB5AP3S nyomógomb fej Schneider Electric ZB5AP3S kódszámmal rendelhető, és széles körben elérhető az ipari automatizálás és villamos vezérlések területén.
Schneider Electric Harmony XB5 - ZB5AP3S - műanyag nyomógomb fej, Ø22, visszatérő, színes gumisapkás, zöld műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Nem-világító nyomógomb fej
Készülék rövid neve: ZB5
Termék kompatibilitás: Jelöléstartó
Előlapi keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Zöld sima, jelöletlen
Működtető kiegészítő információ: Színes gumisapka
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C1 (max. 9 érintkező egyszeres blokkokkal elülső szerelésben), C2 (max. 9 érintkező egyszeres és dupla blokkokkal elülső szerelésben), C11 (max. 3 érintkező egyszeres blokkokkal elülső szerelésben), C15 (max. 1 érintkező egyszeres blokkokkal elülső szerelésben), SF1 (max. 3 érintkező egyszeres blokkokkal elülső szerelésben), SR1 (max. 3 érintkező egyszeres blokkokkal hátsó szerelésben)
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültségi kategória: II. osztály, az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66, IP67, IP69 (IEC 60529 szerint), IP69K (ISO 20653 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási regiszter), UL listázott
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
