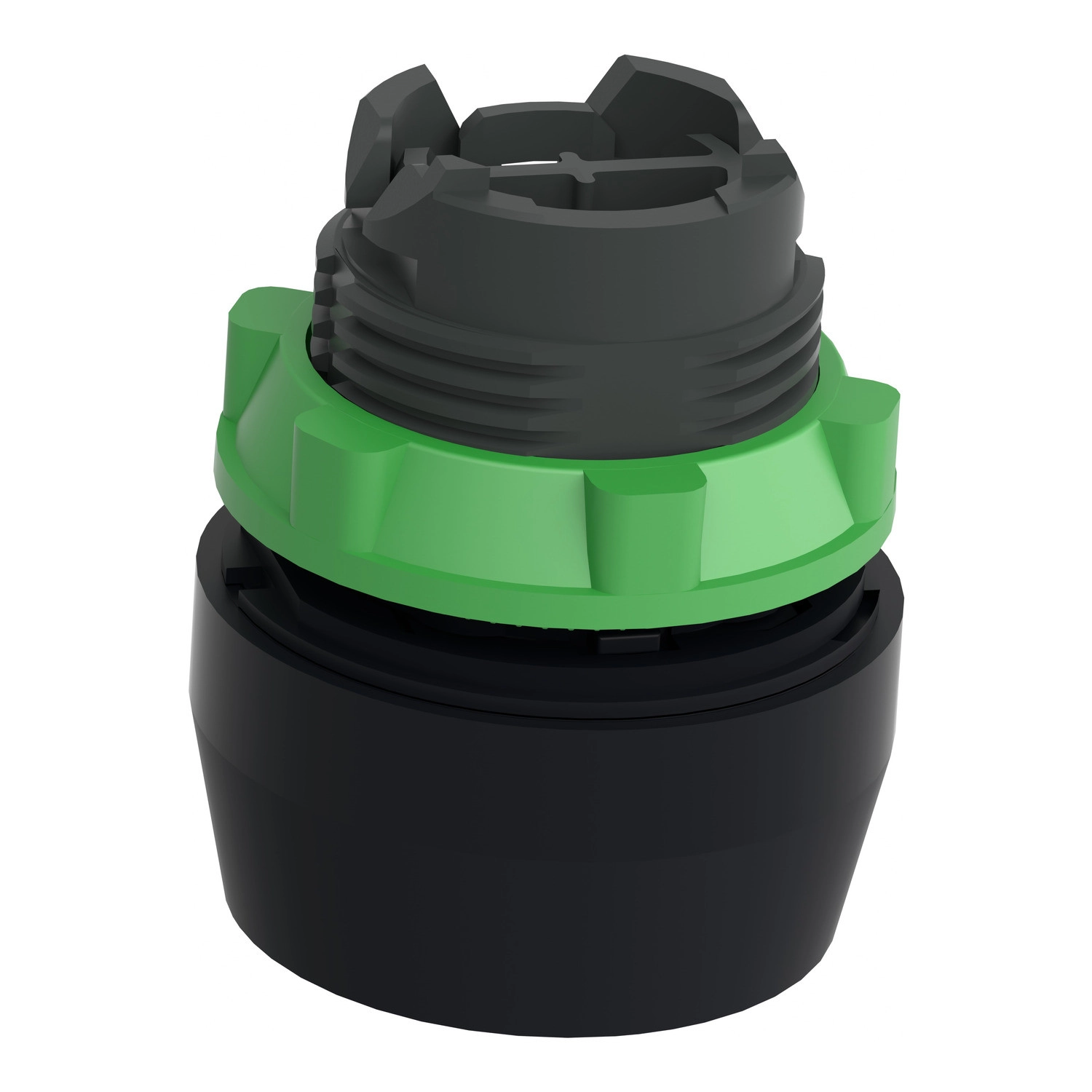

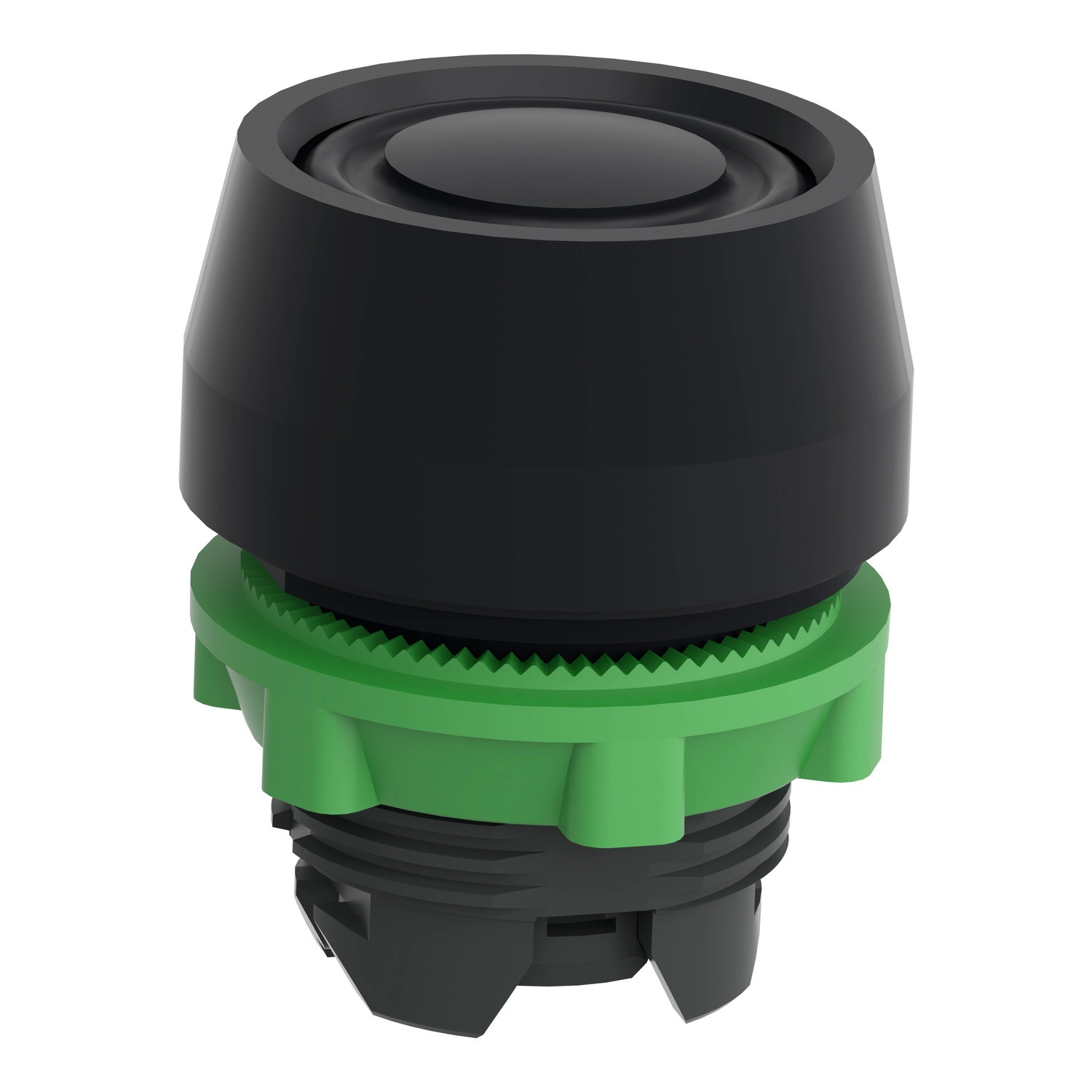

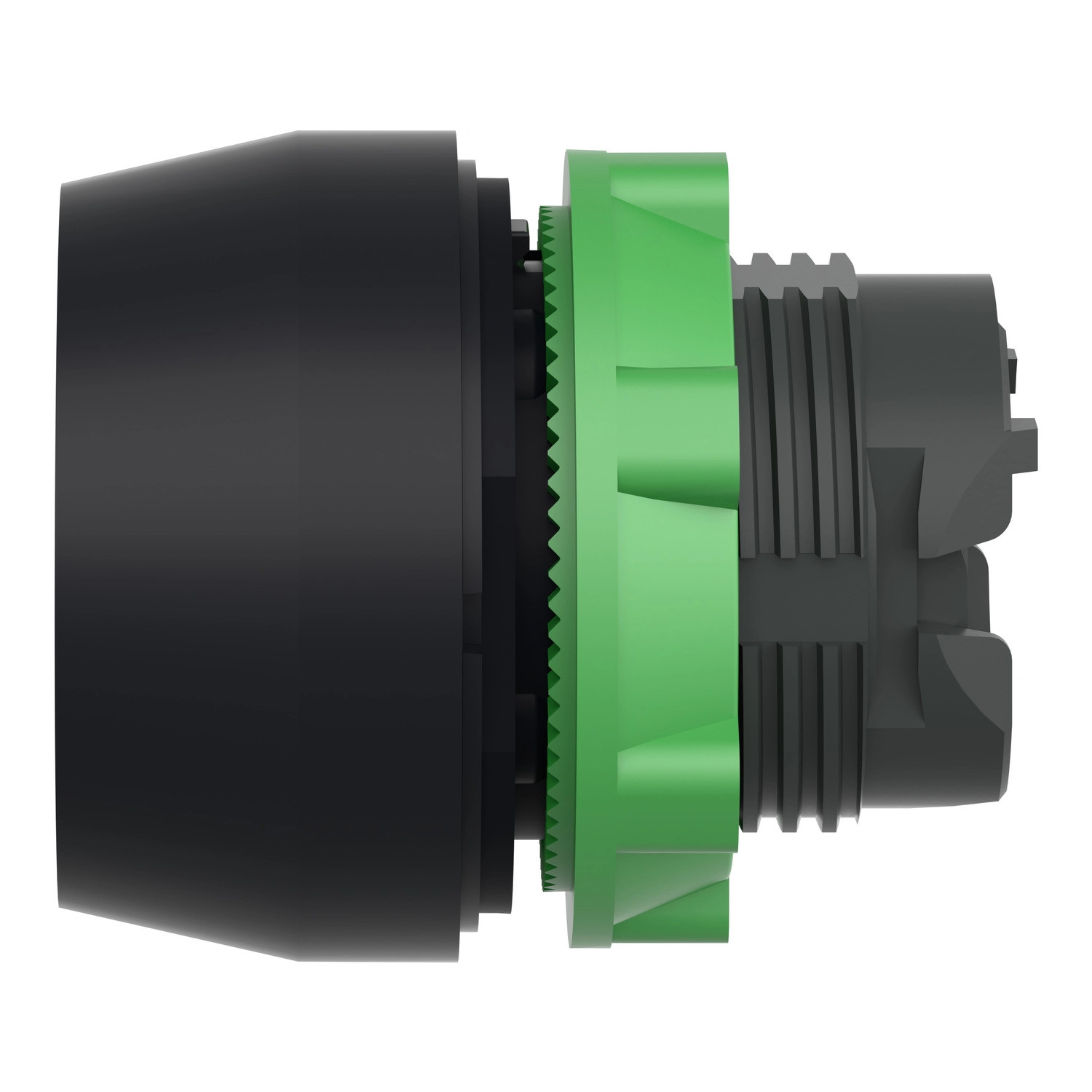

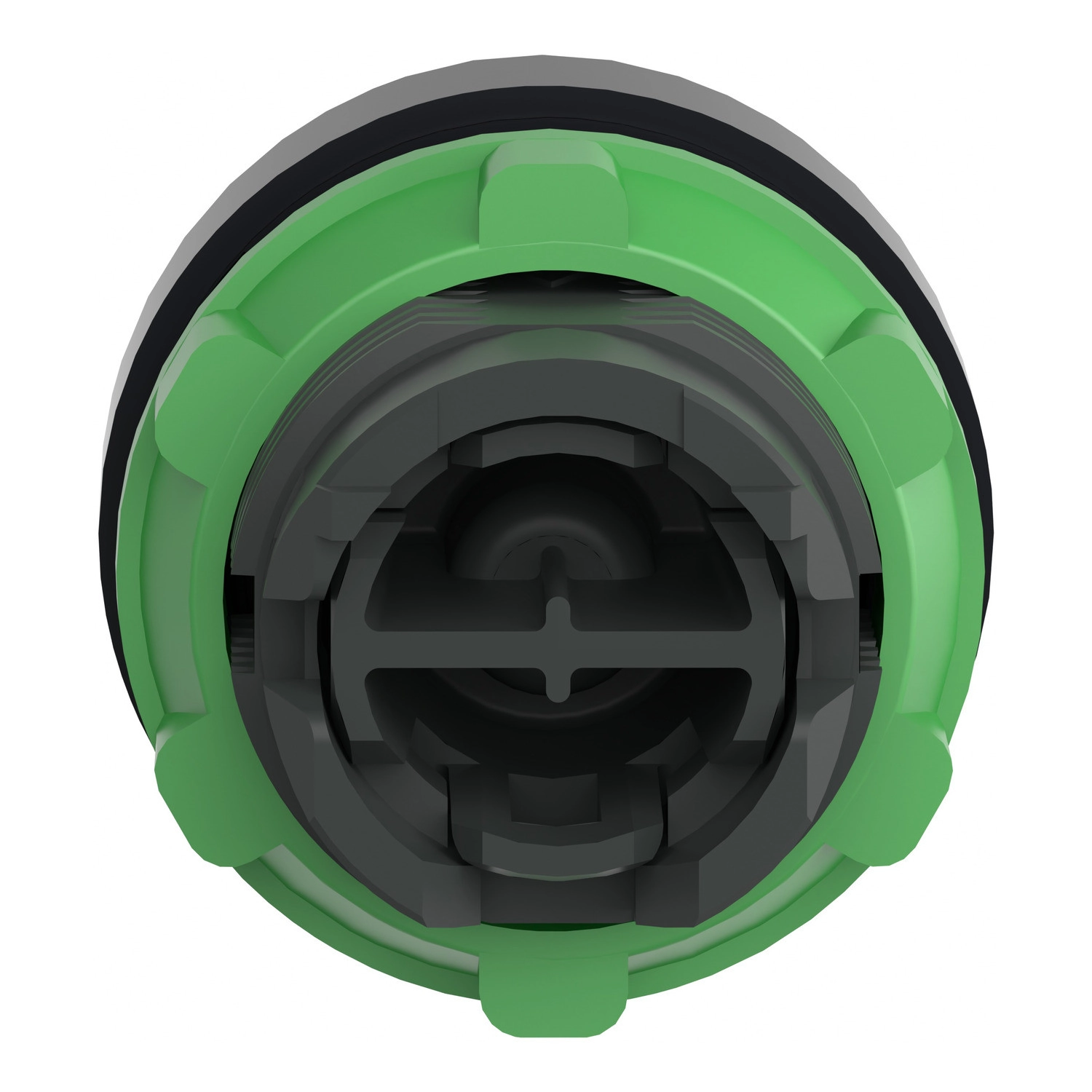

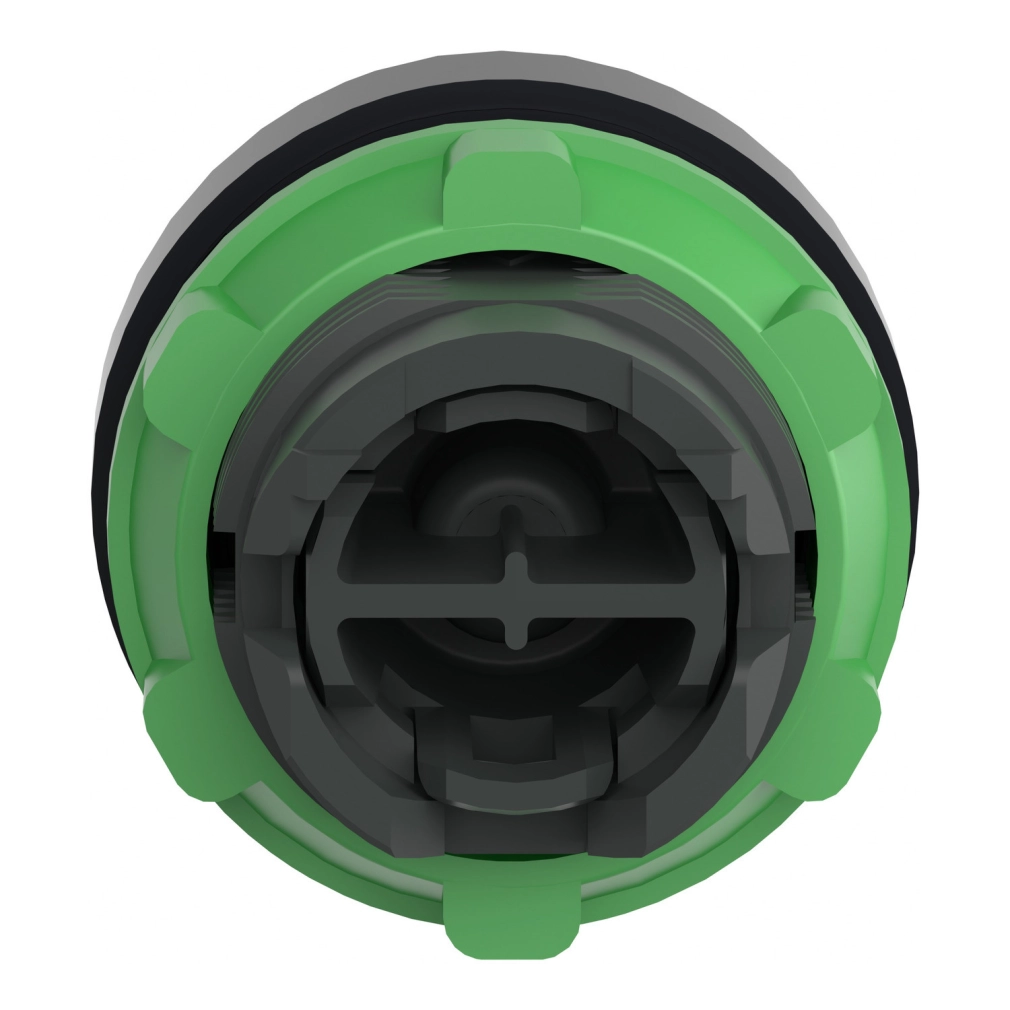

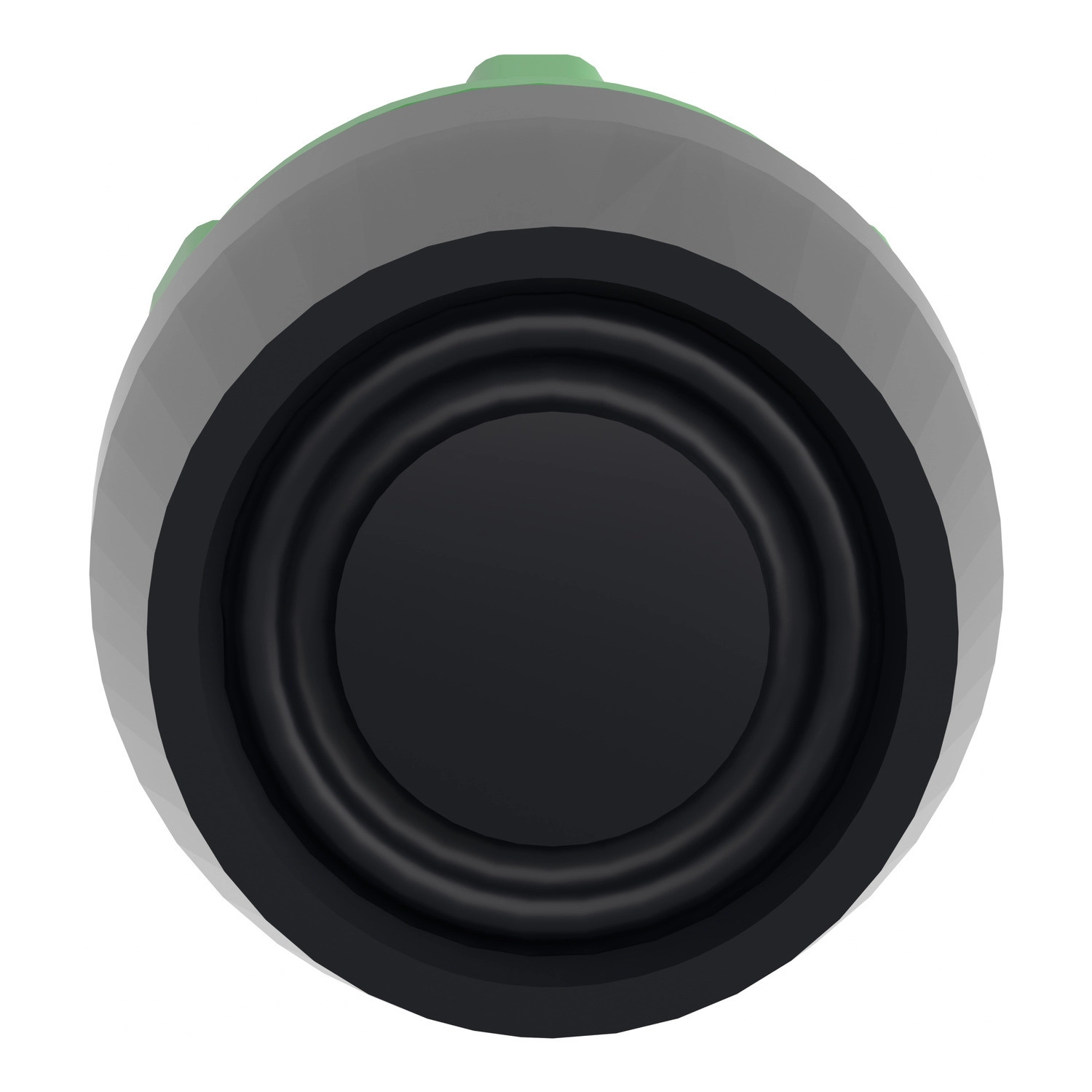

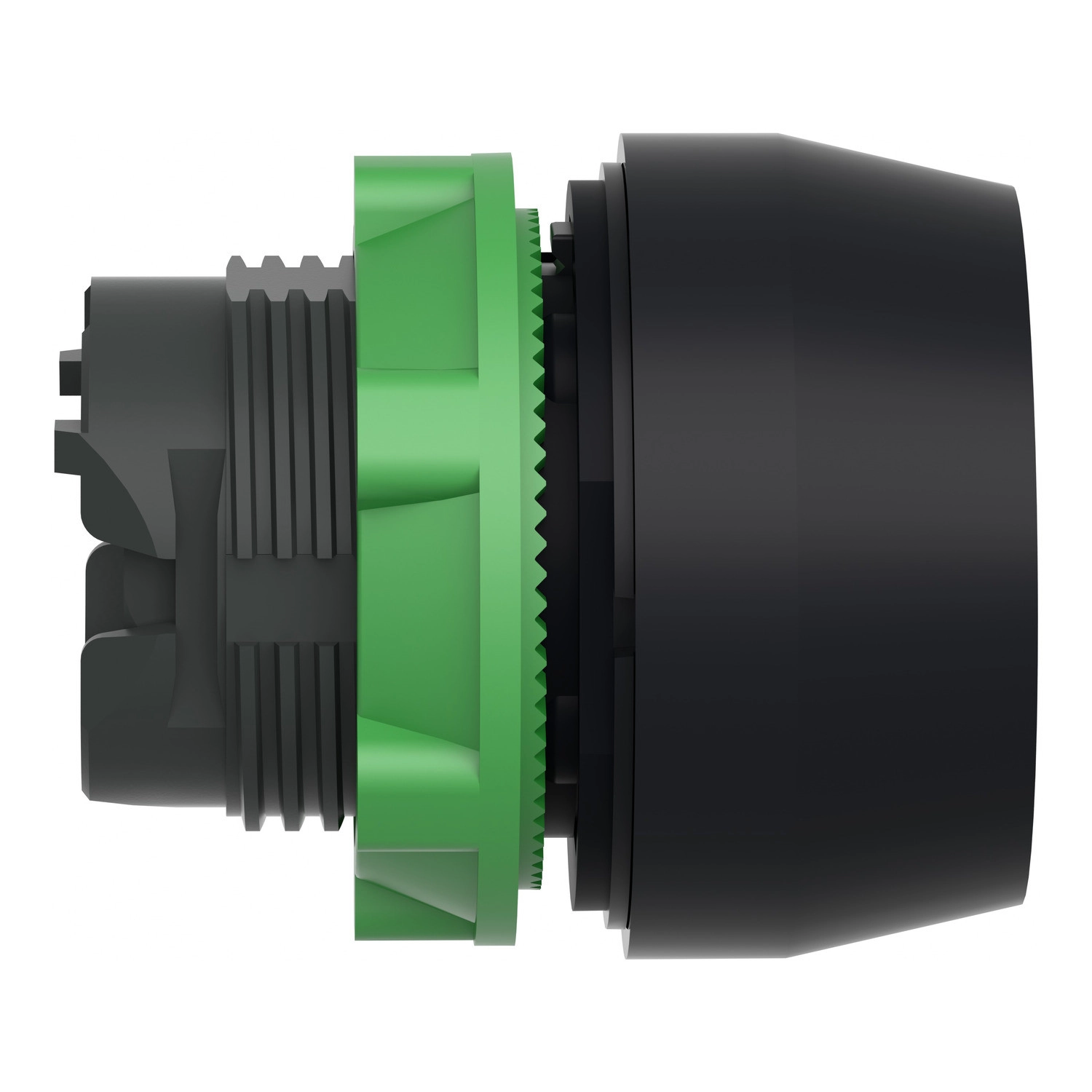

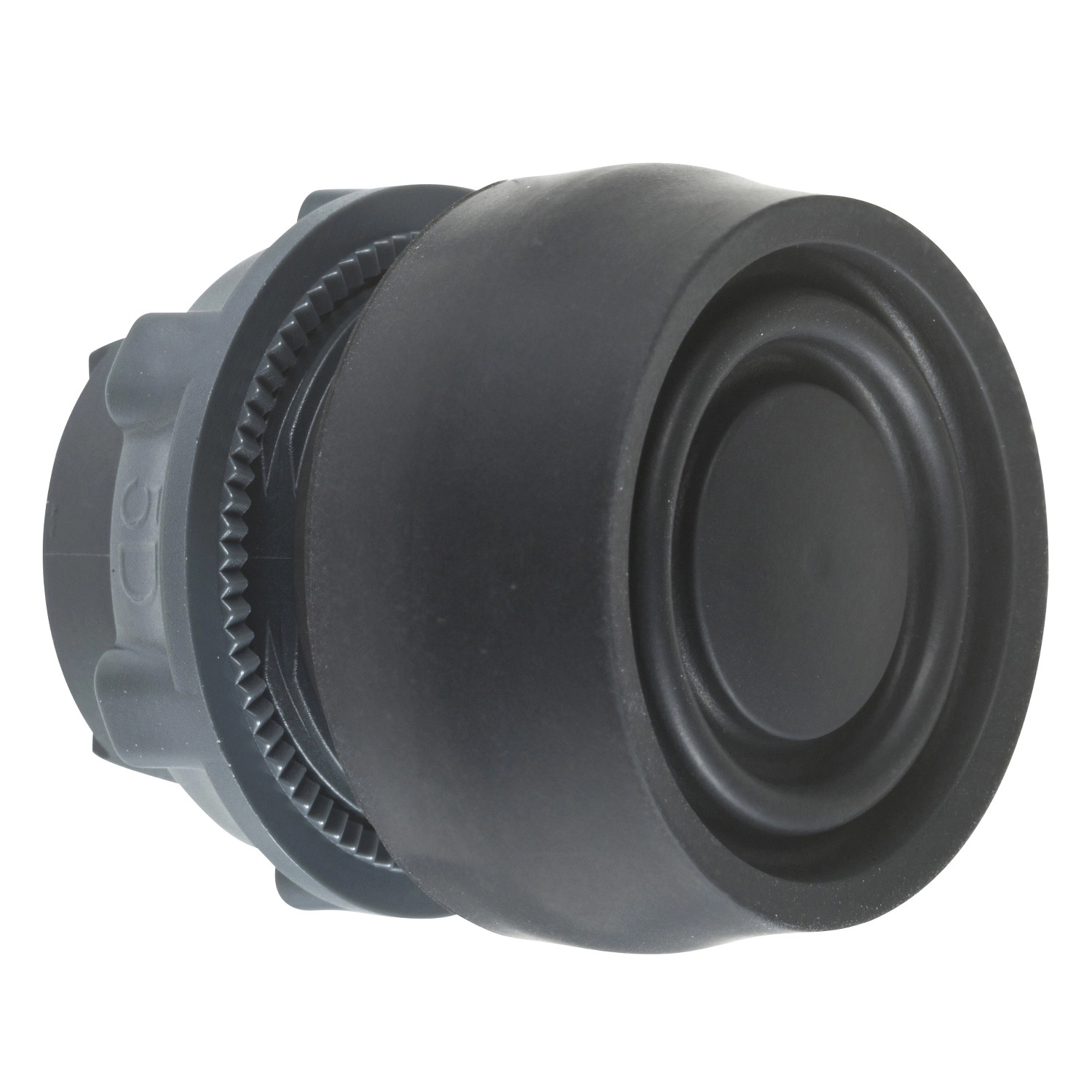

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AP2S fekete nyomógombfej tökéletes választás ipari vezérlőpanelek kialakításához és automatizálási megoldások kiépítéséhez. Ez a prémium minőségű, nem világító nyomógomb alapelem standard 22 mm-es furatba szerelhető, ami iparági szabványnak számít a vezérlőberendezések területén.
A ZB5AP2S rugós visszatérésű működési elvvel rendelkezik, ami azt jelenti, hogy a gomb megnyomás után automatikusan alaphelyzetbe áll vissza. A fekete, jelöletlen, süllyesztett kialakítású működtető felület színes gumisapkával rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem segíti a működtetést és védelmet nyújt a por és nedvesség ellen. A termék elsősorban olyan alkalmazásokhoz ajánlott, ahol gyakori kapcsolásra van szükség, valamint fontos a hosszú élettartam és a megbízható működés.
Műszaki szempontból a ZB5AP2S kiemelkedő tulajdonságokkal rendelkezik. A sötétszürke műanyag keret és a fekete nyomógomb kiváló kontrasztot biztosít, míg a szerkezet mechanikai élettartama rendkívüli, 10 millió kapcsolási ciklus. A termék kompatibilis a legend holder (jelöléstartó) kiegészítőkkel, így szükség esetén egyedi jelölésekkel látható el. Szerelési szempontból rugalmas, hiszen használható az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokhoz, valamint többféle elektromos összeállításban alkalmazható, különböző kódok szerint (C1, C2, C11, C15, SF1, SR1), amelyek meghatározzák a használható érintkezőblokkok számát és elrendezését.
A ZB5AP2S kiemelkedő védelmi jellemzőkkel büszkélkedhet. IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami azt jelenti, hogy teljes mértékben por ellen védett, valamint ellenáll az időszakos vagy folyamatos vízbemerítésnek és a nagynyomású vízsugárnak is. A NEMA 13 és NEMA 4X szabványoknak való megfelelés tovább erősíti a termék sokoldalúságát különböző ipari környezetekben. A nyomógomb ellenáll a magas nyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságból), és IK03 besorolású mechanikai védelemmel rendelkezik. Hőmérsékleti szempontból rendkívül széles tartományban, -40°C és +70°C között használható, ami lehetővé teszi alkalmazását szélsőséges környezeti feltételek mellett is. A termék megfelel az IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1 és JIS C8201-1 szabványoknak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal.
Schneider Electric Harmony XB5 - ZB5AP2S - műanyag nyomógomb fej, Ø22, visszatérő, színes gumisapkás, fekete műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: Legend holder (jelöléstartó)
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejezet típusa: Standard
Eladás oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fekete süllyesztett, jelöletlen
Működtető kiegészítő információ: Színes gumisapka
Kiegészítő jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 10000000 ciklus
Állomás név: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C1, C2, C11, C15, SF1, SR1 (részletes magyarázatok a specifikációban)
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeléshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás szerint az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás szerint az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
