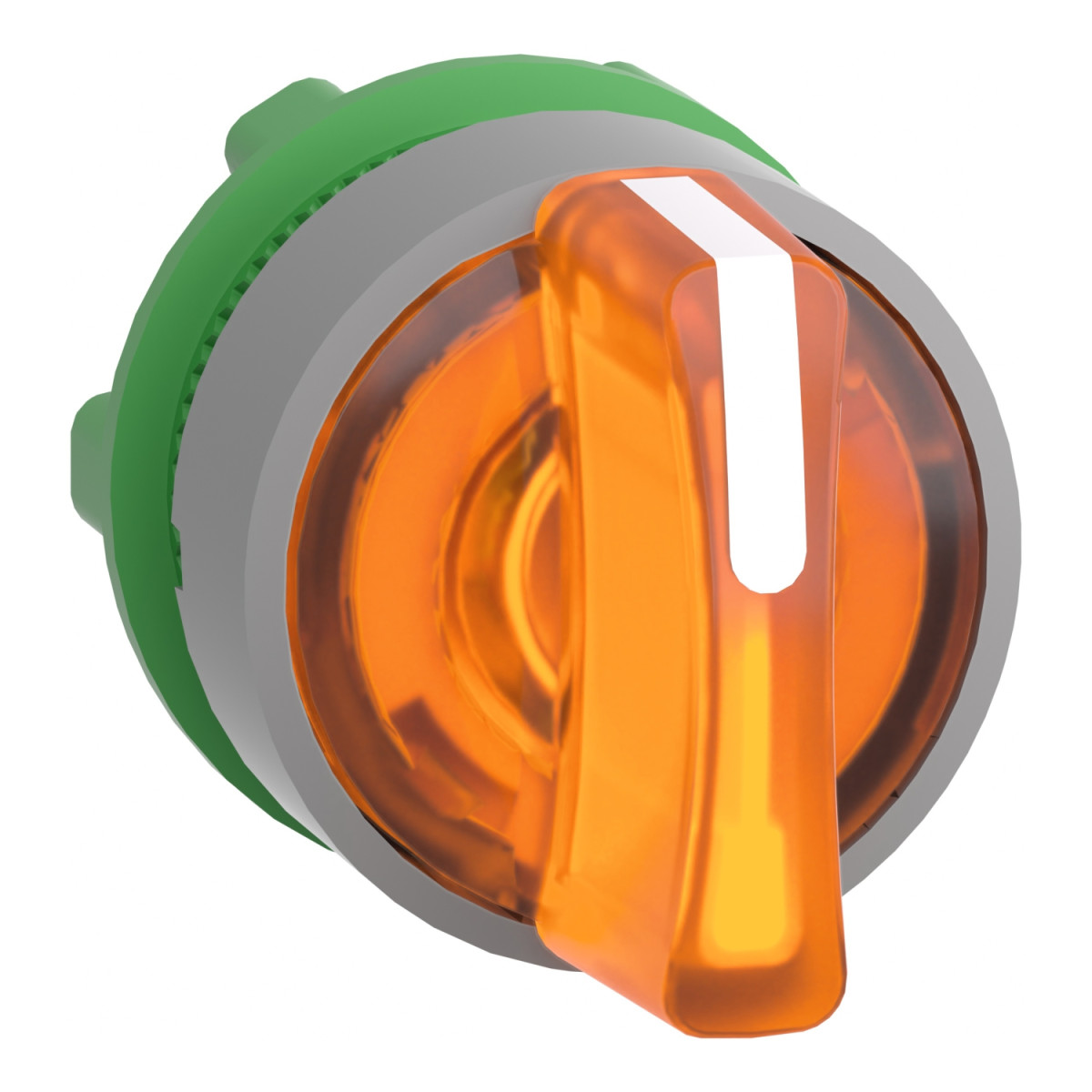

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AK1853C0 cikkszámú világító választókapcsoló fej egy professzionális ipari kapcsolóelem, amely tökéletes választás vezérlőpanelekhez, gépekhez és automatizálási rendszerekhez. A termék kombinálható a Schneider Electric univerzális LED-blokkokkal, amelyek megvilágítják a kapcsoló állapotát, így növelve a kezelhetőséget és a láthatóságot különböző fényviszonyok között is.
A ZB5AK1853C0 választókapcsoló fej kiemelkedik esztétikus és funkcionális kialakításával, amely a szürke műanyag színezett peremet és a feltűnő narancs standard fogantyút kombinálja. Az egység 22 mm átmérőjű furatba szerelhető, ami megfelel az ipari szabványoknak, így könnyen integrálható meglévő rendszerekbe és kezelőpanelekbe. A kapcsolófej 3 pozíciós működést biztosít +/- 45°-os elfordítási tartományban, jobbról középre rugós visszatéréssel, ami bizonyos alkalmazásoknál kulcsfontosságú funkcionális előnyt jelenthet.
A termék műszaki paraméterei lenyűgözőek: IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is büszkélkedhet. Ez rendkívüli védelmet biztosít por és víz ellen, így ideális választás olyan környezetekben, ahol a megbízhatóság létfontosságú. A kapcsolófej ellenáll akár 7000000 Pa nyomású, 55°C-os magasnyomású mosásnak is 0,1 méter távolságból, valamint IK04 fokozatú mechanikai ütésállósággal rendelkezik az IEC 50102 szabvány szerint. Extrém üzemeltetési körülmények között is helytáll, működési hőmérséklet-tartománya -40°C és +70°C között van.
A Schneider Electric ZB5AK1853C0 termék kiemelkedő mechanikai tartóssággal rendelkezik, akár 500000 kapcsolási ciklust is kibír meghibásodás nélkül. Többféle elektromos összeállítási kóddal használható: M3 (max. 4 érintkezőhöz egyes blokkokkal, frontoldali szereléssel, integrált LED-del), M6 (max. 2 érintkezőhöz egyes blokkokkal, frontoldali szereléssel, integrált LED-del és transzformátorral), M10, MF1 és MR1 (max. 2 érintkezőhöz különböző szerelési opciókkal), valamint M4 (max. 4 érintkezőhöz egyes és dupla blokkokkal, frontoldali szereléssel, integrált LED-del). Ez a sokoldalúság lehetővé teszi a választókapcsoló különböző vezérlési és jelzési feladatokhoz való adaptálását. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, DNV, BV, LROS és UL minősítésekkel, és megfelel az EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1 és JIS C8201-1 szabványoknak, ami globális alkalmazhatóságát bizonyítja.
Schneider Electric Harmony XB5 - ZB5AK1853C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, narancs, jobbról közép visszatérő, szürke perem műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid név: ZB5
Keret anyaga: Műanyag, szürke színbevonatú
Szerelési átmérő: 22 mm
Fej típusa: Normál
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérés
Működtető profilja: Narancs standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai tartósság: 500000 ciklus
Elektromos összetételi kód:
M3 legfeljebb 4 érintkezőhöz egyes blokkokkal frontszerelés esetén integrált LED-del
M6 legfeljebb 2 érintkezőhöz egyes blokkokkal frontszerelés esetén integrált LED-del és transzformátorral
M10 legfeljebb 2 érintkezőhöz egyes blokkokkal frontszerelés esetén integrált LED-del
MF1 legfeljebb 2 érintkezőhöz egyes blokkokkal frontszerelés esetén integrált LED-del
MR1 legfeljebb 2 érintkezőhöz egyes blokkokkal hátszerelés esetén integrált LED-del
M4 legfeljebb 4 érintkezőhöz egyes és dupla blokkokkal frontszerelés esetén integrált LED-del
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás magasnyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
