A Schneider Electric Harmony XB5 sorozatú ZB5AK1833C0 választókapcsoló fej egy kiváló minőségű, ipari vezérlőelem, amely tökéletesen illeszkedik a modern automatizálási és vezérléstechnikai rendszerekhez. Ez a választókapcsoló fej a Harmony XB5 termékcsalád része, amely már bizonyította megbízhatóságát és tartósságát a legkülönfélébb ipari környezetekben.
A ZB5AK1833C0 egy világítható választókapcsoló fej, amely univerzális LED-del kompatibilis, így rugalmasan alkalmazható különböző jelzési feladatokra. A termék 3 pozíciós működéssel rendelkezik, jobbról középre rugós visszatérítéssel, ami különösen hasznos olyan alkalmazásokban, ahol a kapcsoló automatikus visszaállása szükséges. A zöld standard fogantyú és szürke színű műanyag perem kombinációja nem csak funkcionális, hanem esztétikailag is jól illeszkedik a modern ipari környezetbe.
A kapcsoló 22 mm-es szabványos szerelőnyílásba illeszthető, ami megkönnyíti a telepítést és kompatibilitást biztosít számos vezérlőpanellel és dobozzal. A termék kerek jelzőegység fejjel rendelkezik, ami ergonomikus és könnyen felismerhető a kezelőszemélyzet számára. A ZB5AK1833C0 tökéletesen illeszkedik az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokhoz, ami sokoldalú felhasználást tesz lehetővé.
Műszaki szempontból a termék lenyűgöző paraméterekkel büszkélkedhet. A mechanikai élettartama 500000 ciklus, ami kiemelkedő tartósságot jelent még intenzív használat mellett is. A kapcsoló kompatibilis többféle elektromos összeállítási kóddal, például M3 (kevesebb mint 4 érintkező használata integrált LED-del elülső szerelésben), M6 (kevesebb mint 2 érintkező használata integrált LED-del és transzformátorral), M10, MF1, MR1 és M4 kódokkal. Ez a rugalmasság lehetővé teszi, hogy a felhasználó pontosan a szükségleteinek megfelelően konfigurálja a kapcsolót.
A termék környezeti specifikációi szintén kiemelkedőek. A ZB5AK1833C0 TH védőkezeléssel rendelkezik, és széles hőmérsékleti tartományban működőképes: -40°C és +70°C között használható, ugyanebben a tartományban tárolható. IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással, ami kiváló védettséget biztosít por és víz ellen. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból. Az IK04 ütésállósági fokozat az IEC 50102 szerint tovább növeli a termék robusztusságát.
A ZB5AK1833C0 számos nemzetközi szabványnak megfelel, beleértve az UL 508, CSA C22.2 No 14, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1 és JIS C8201-1 szabványokat. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal, ami garantálja a minőséget és megbízhatóságot. A kapcsoló 5 gn vibrációellenállással rendelkezik (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn ütésállósággal különböző időtartamú és gyorsulású félszinusz hullám esetén az IEC 60068-2-27 szerint.

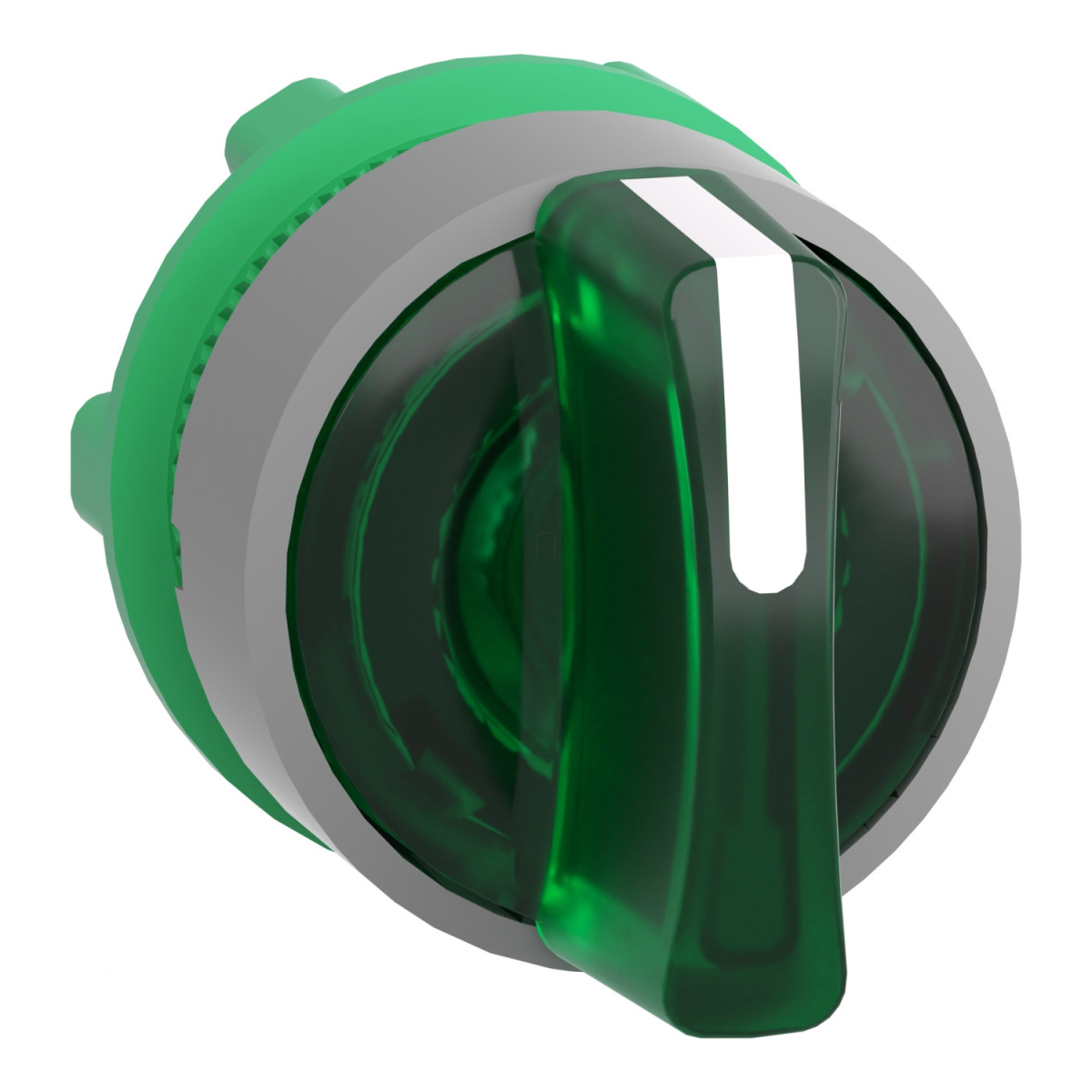

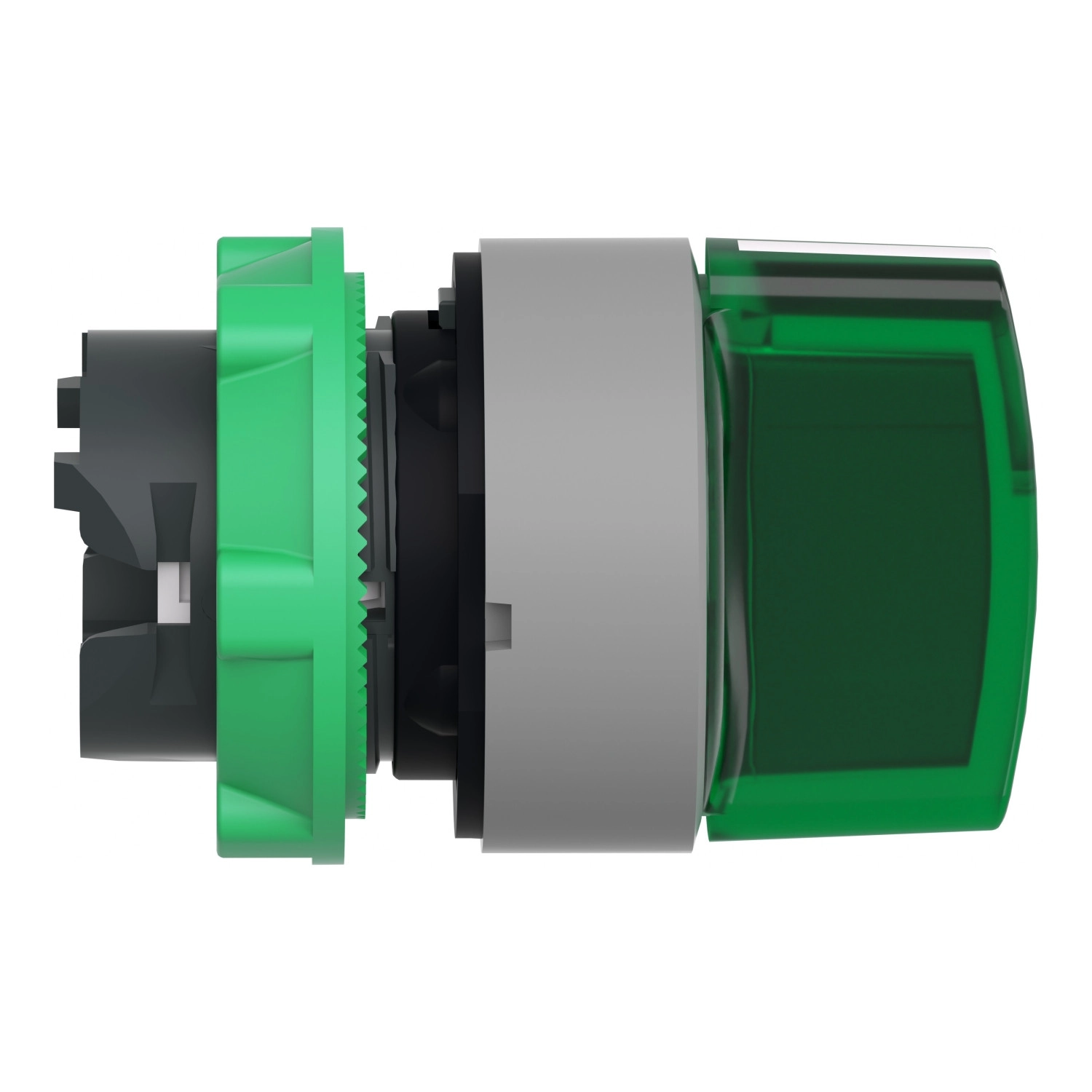

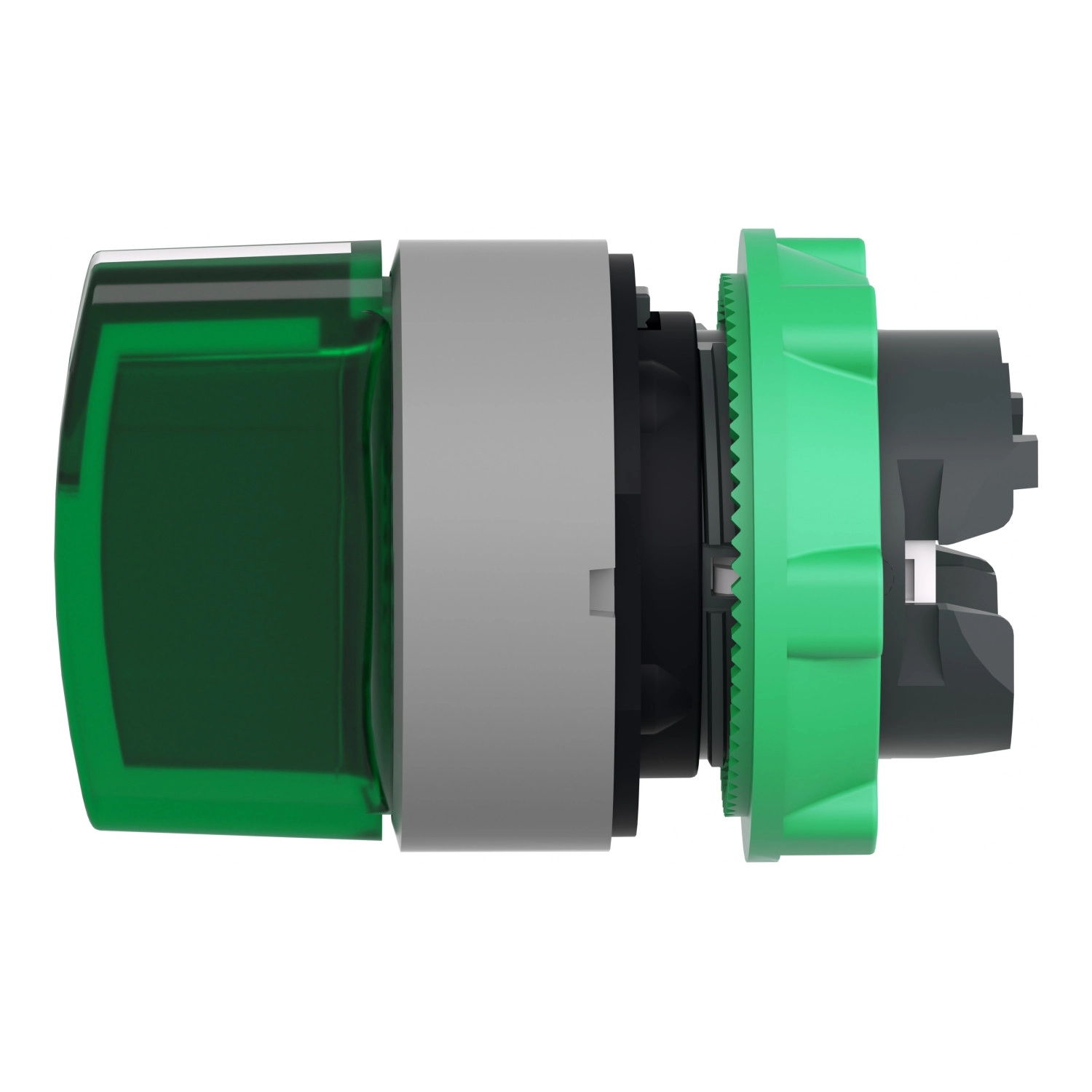

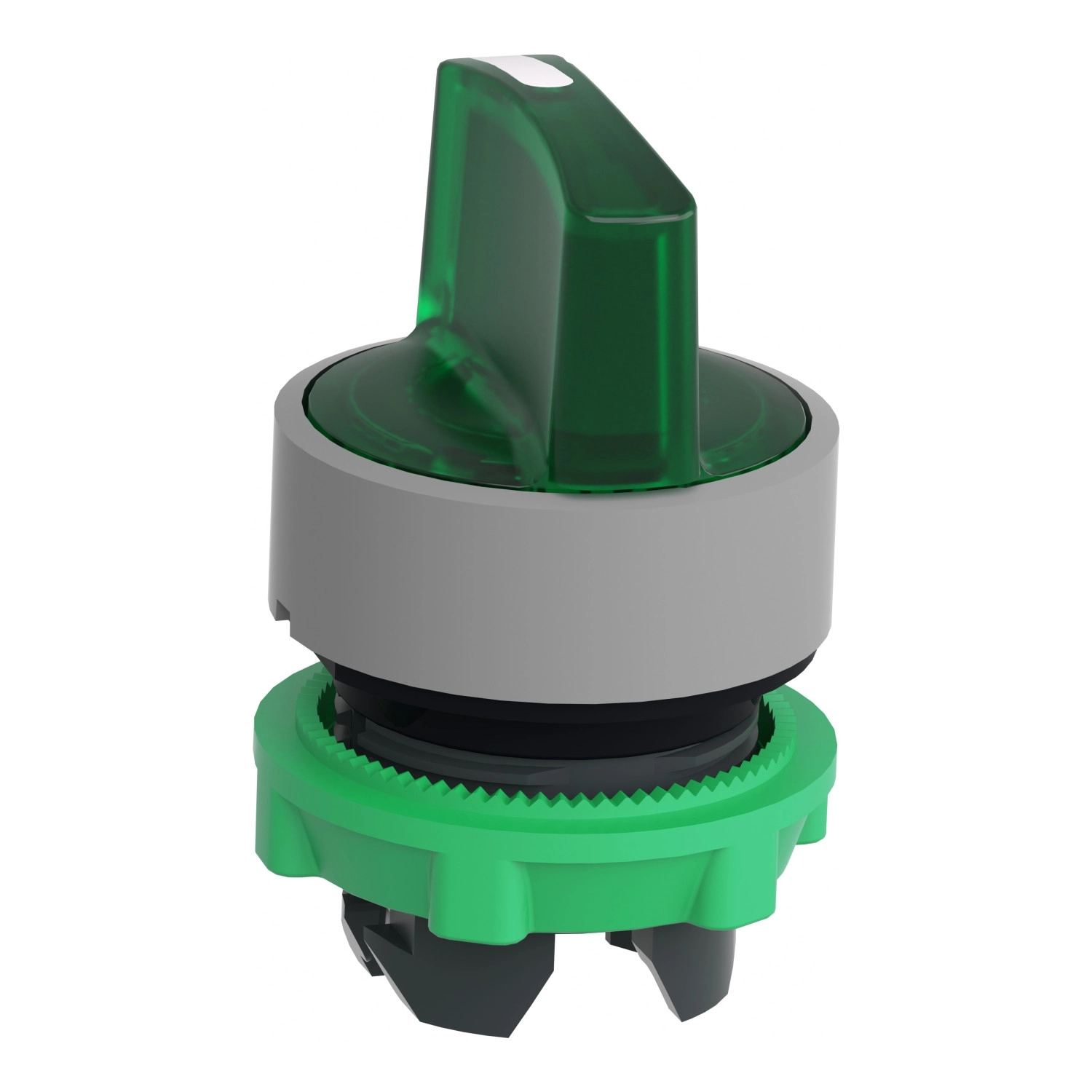

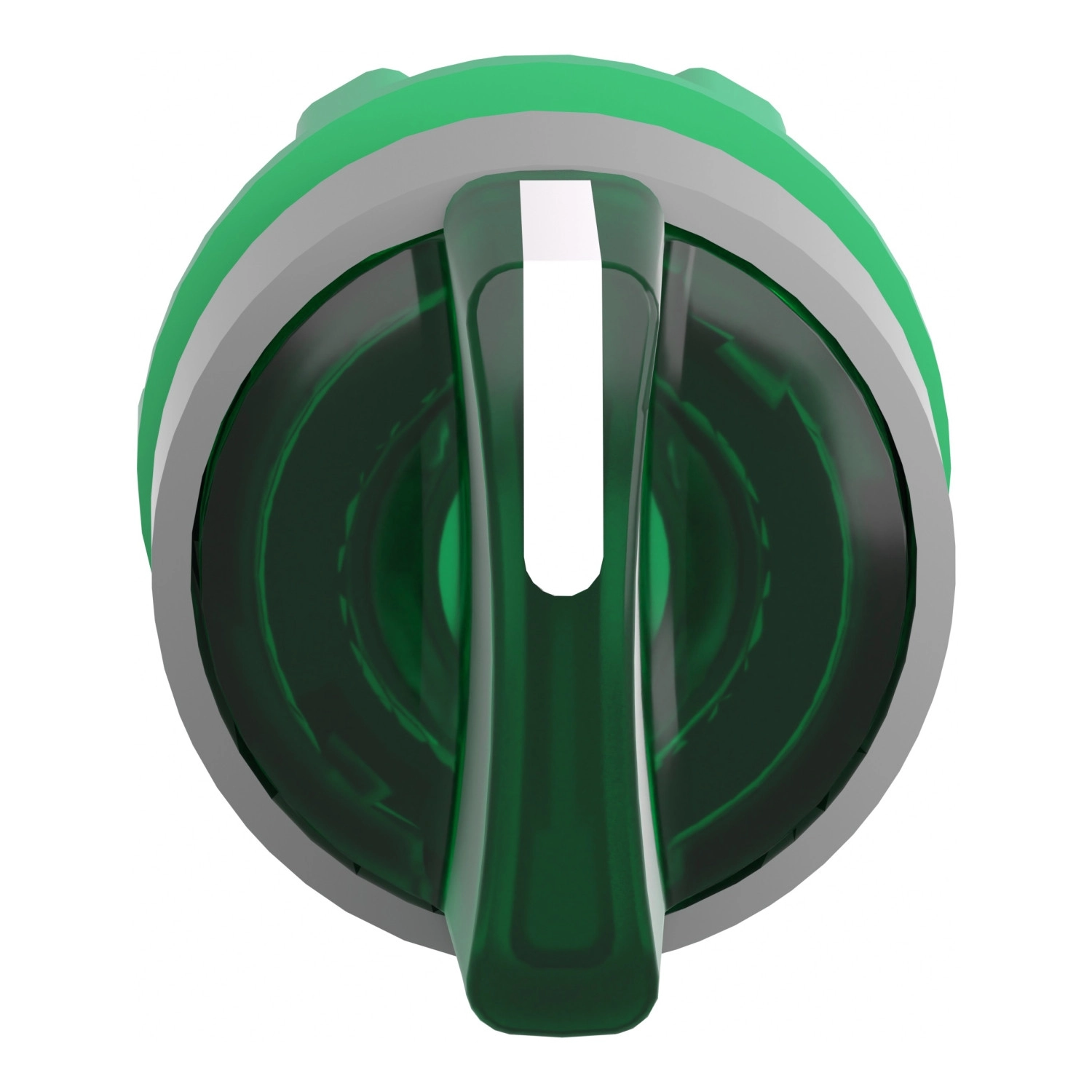

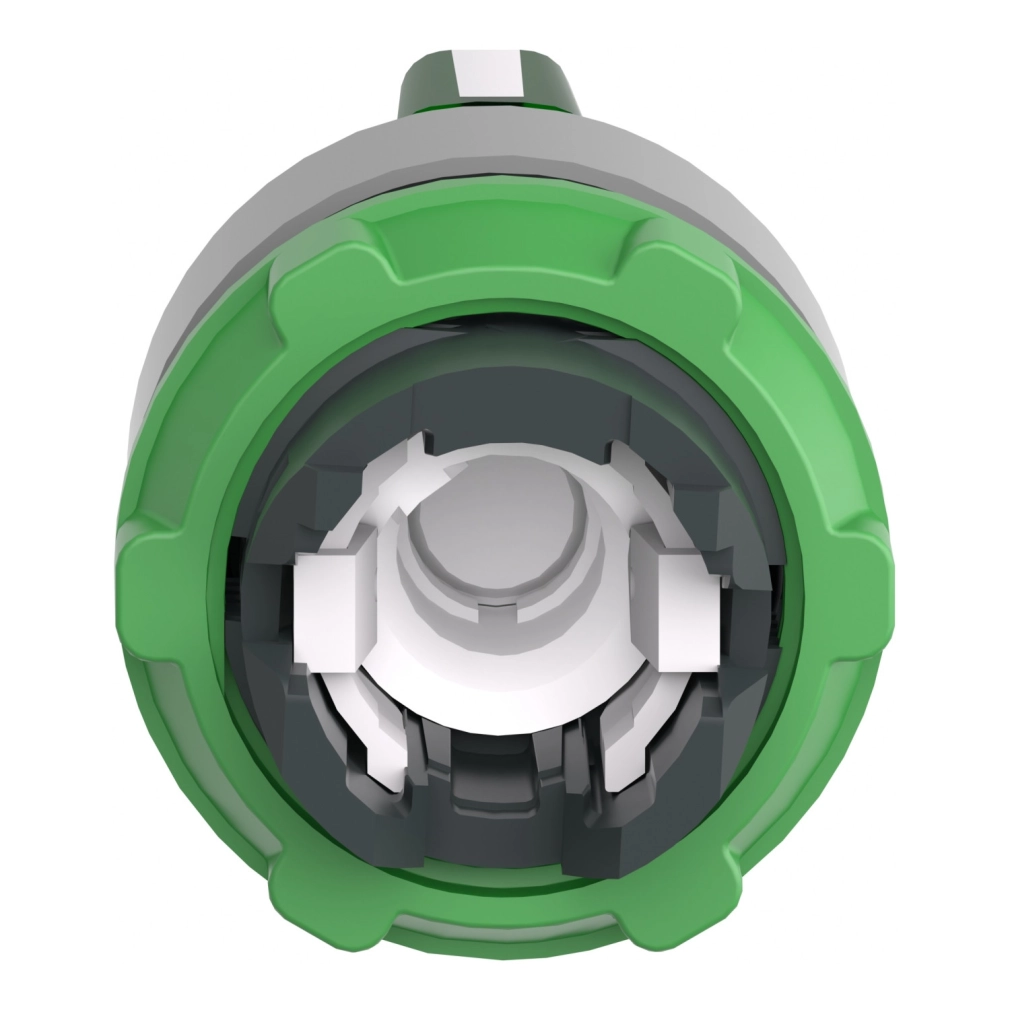

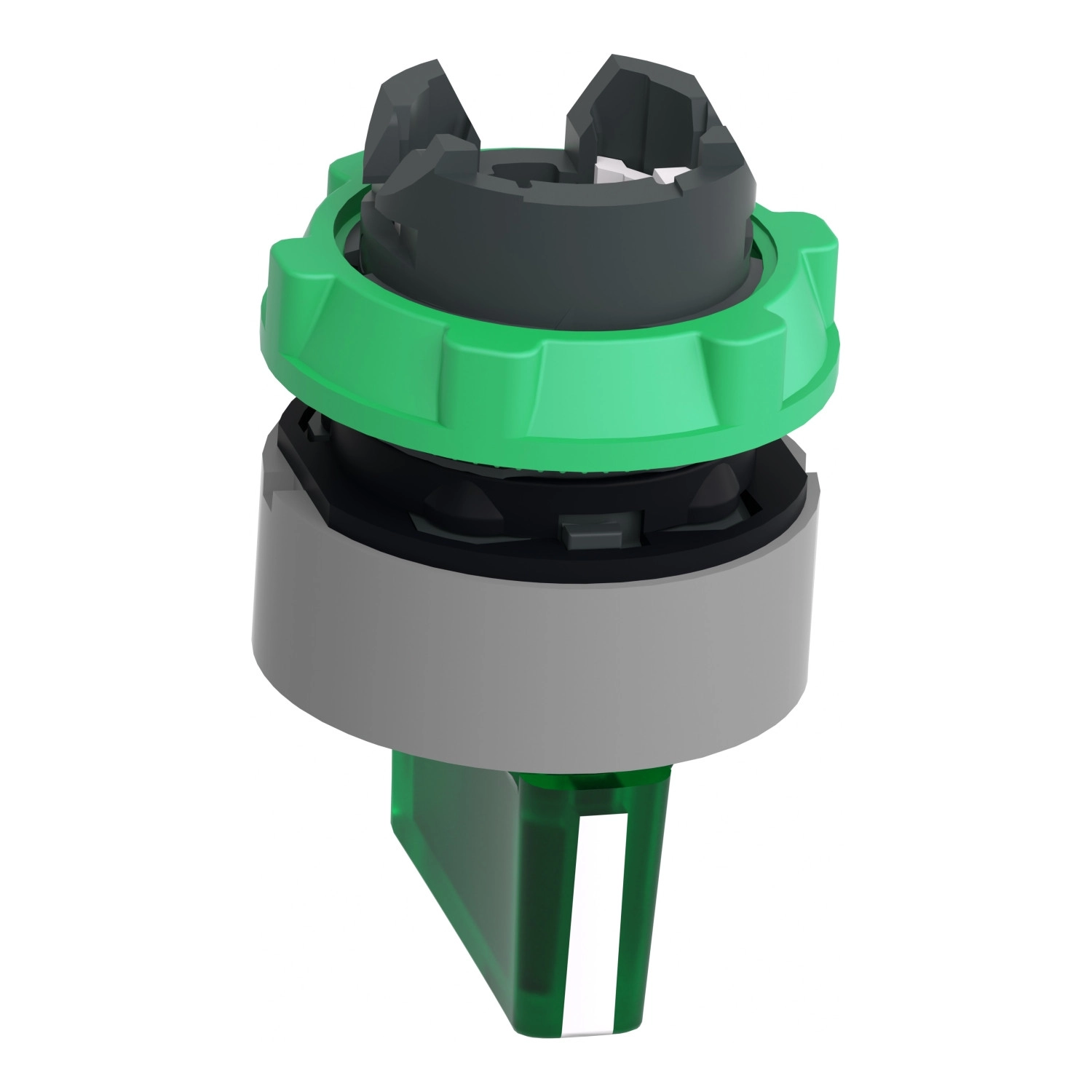

Schneider Electric Harmony XB5 - ZB5AK1833C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, zöld, jobbról középre visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérítés
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M3 kevesebb mint 4 érintkezőhöz egyes blokkok használatával elülső szerelésben integrált LED-del
M6 kevesebb mint 2 érintkezőhöz egyes blokkok használatával elülső szerelésben integrált LED-del és transzformátorral
M10 kevesebb mint 2 érintkezőhöz egyes blokkok használatával elülső szerelésben integrált LED-del
MF1 kevesebb mint 2 érintkezőhöz egyes blokkok használatával elülső szerelésben integrált LED-del
MR1 kevesebb mint 2 érintkezőhöz egyes blokkok használatával hátsó szerelésben integrált LED-del
M4 kevesebb mint 4 érintkezőhöz egyes és dupla blokkok használatával elülső szerelésben integrált LED-del
Környezeti jellemzők
Védőkezelés: TH
Környezeti működési hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, EN/IEC 60947-5-5, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
