A Schneider Electric Harmony XB5 termékcsalád ZB5AK1813C0 típusú világító választókapcsoló feje az ipari vezérlőberendezések egyik legmegbízhatóbb komponense, amely magas minőségű műszaki paraméterekkel és korszerű megjelenéssel rendelkezik. Ez a vezérlőeszköz ideális megoldást kínál olyan ipari alkalmazásokhoz, ahol a pontos és egyértelmű működtetés alapvető fontosságú.

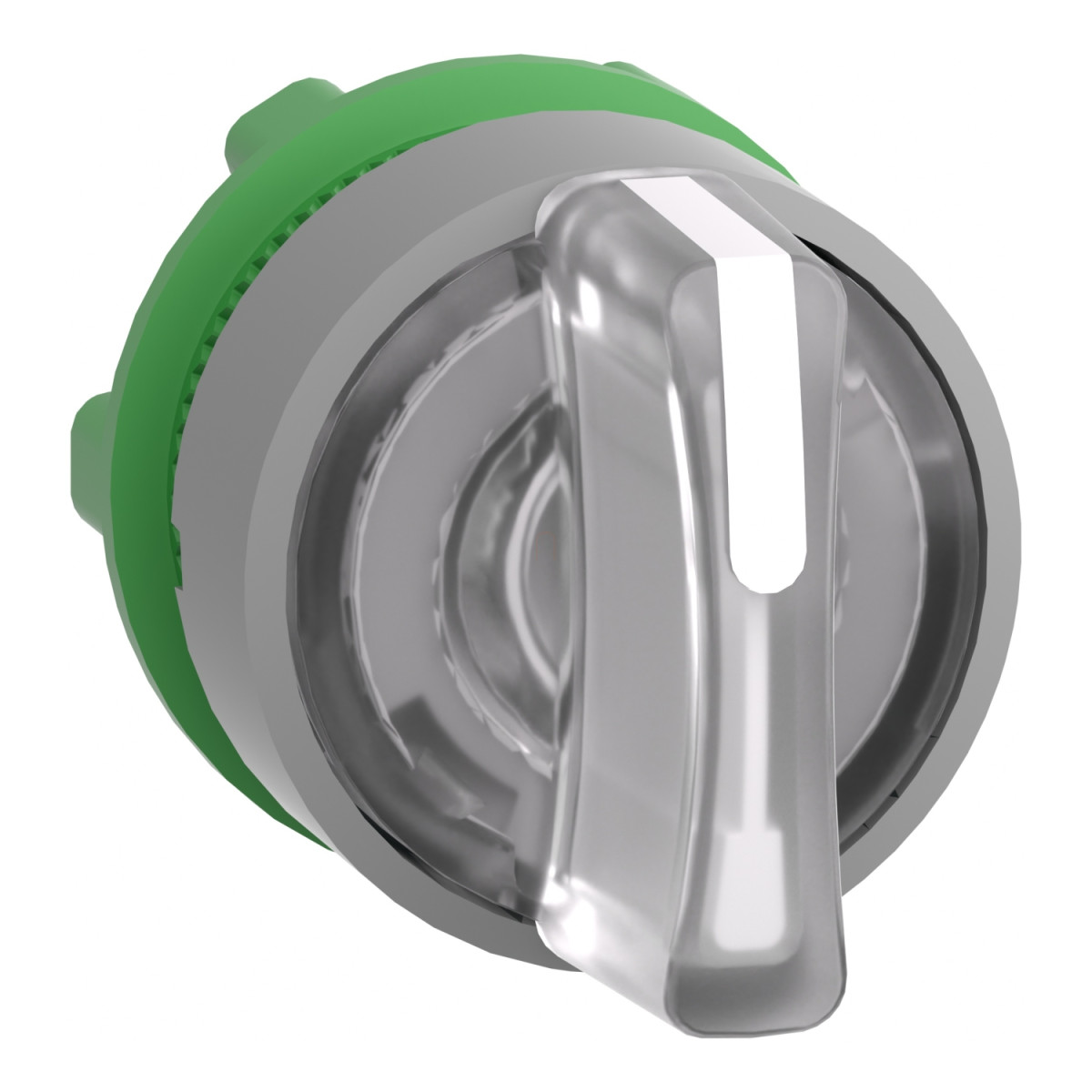

A ZB5AK1813C0 egy 22 mm átmérővel rendelkező, három állású világítható választókapcsoló fej szürke peremmel és fehér fogantyúval. A kapcsoló jobb oldali pozícióból középre történő rugós visszatérésű kialakítással rendelkezik, ami biztonsági és kezelői szempontból is előnyös tulajdonság. A terméket a Harmony XB5 sorozat részeként fejlesztették ki, amely kompatibilis a Schneider Electric univerzális LED blokkjaival. Ez a kompatibilitás lehetővé teszi a különböző világítási megoldások egyszerű implementálását, miközben a funkcionalitás és a biztonság nem szenved csorbát. A termék használata különösen előnyös olyan ipari környezetben, ahol fontos a kezelői beavatkozások vizuális visszajelzése és a kezelőelemek egyértelmű állapotjelzése.
A Schneider Electric ZB5AK1813C0 kiemelkedő műszaki paraméterekkel rendelkezik. Az eszköz mechanikai élettartama 500,000 ciklus, ami rendkívül hosszú üzemidőt garantál. A kapcsoló védettsége IP66 és IP67, valamint megfelel a NEMA 13 és NEMA 4X szabványoknak is, így kiválóan ellenáll a pornak és a víznek. Az eszköz ellenáll a nagy nyomású mosásnak is, akár 7,000,000 Pa nyomásig 55°C-on, 0,1 méter távolságból. Az IK04 fokozatú ütésállóság biztosítja a mechanikai sérülésekkel szembeni védelmet. A készülék működési hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, ami lehetővé teszi a használatát extrém környezeti feltételek mellett is. A termék megfelel számos nemzetközi szabványnak, beleértve az UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14, és több más előírást, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal, ami igazolja a megbízhatóságát és minőségét.
Schneider Electric Harmony XB5 - ZB5AK1813C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, fehér, jobbról közép visszatérő, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Világítható választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Rögzítési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető jellemzők
Működtető típus: Jobbról középre rugós visszatérítésű
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás
Elektromos összeállítás kód: M3 < 4 érintkezőhöz, egyes blokkok használatával, előlapi rögzítéssel, beépített LED-del
M6 < 2 érintkezőhöz, egyes blokkok használatával, előlapi rögzítéssel, beépített LED-del és transzformátorral
M10 < 2 érintkezőhöz, egyes blokkok használatával, előlapi rögzítéssel, beépített LED-del
MF1 < 2 érintkezőhöz, egyes blokkok használatával, előlapi rögzítéssel, beépített LED-del
MR1 < 2 érintkezőhöz, egyes blokkok használatával, hátsó rögzítéssel, beépített LED-del
M4 < 4 érintkezőhöz, egyes és dupla blokkok használatával, előlapi rögzítéssel, beépített LED-del
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet üzemeltetéskor: -40…70 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Tanúsítványok és megfelelőségek
Szabványok: UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-5, EN/IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
