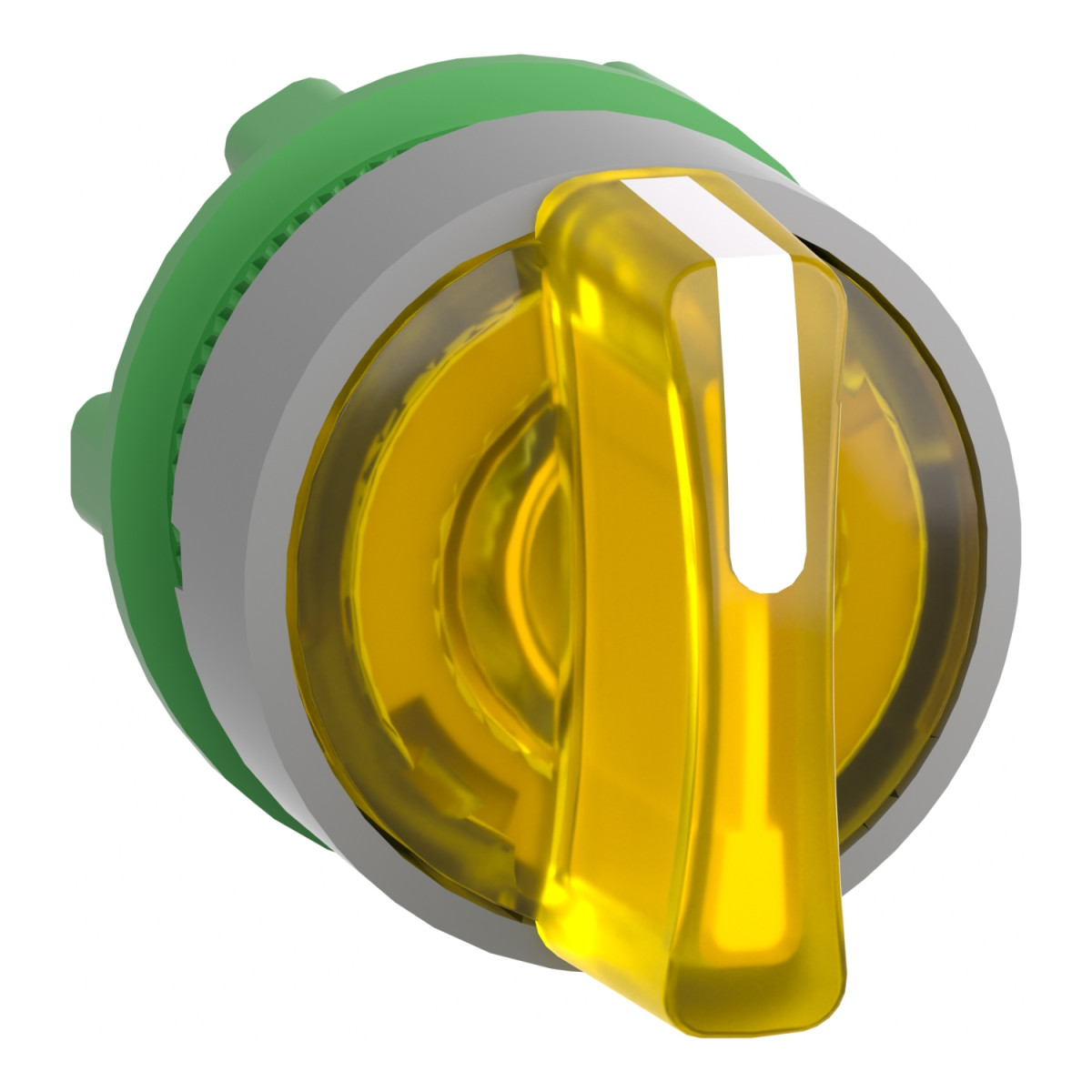

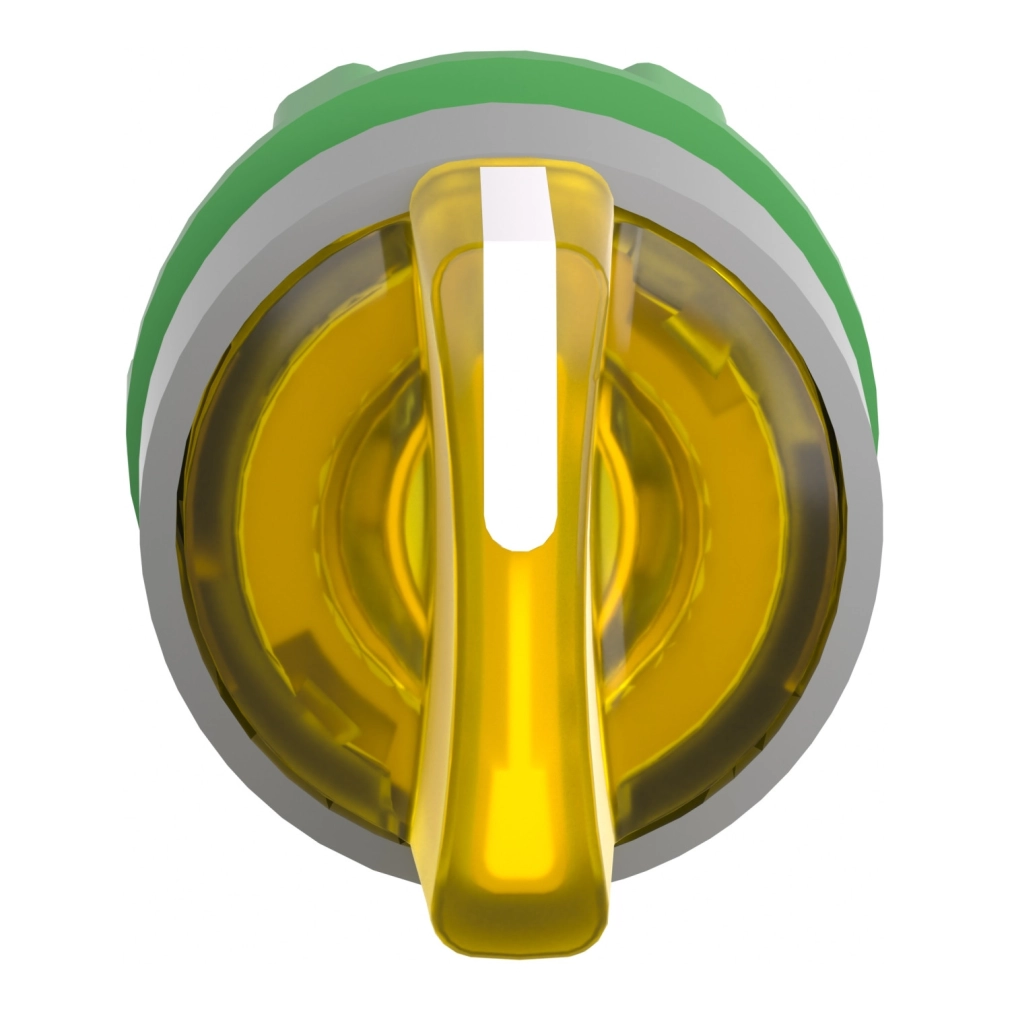

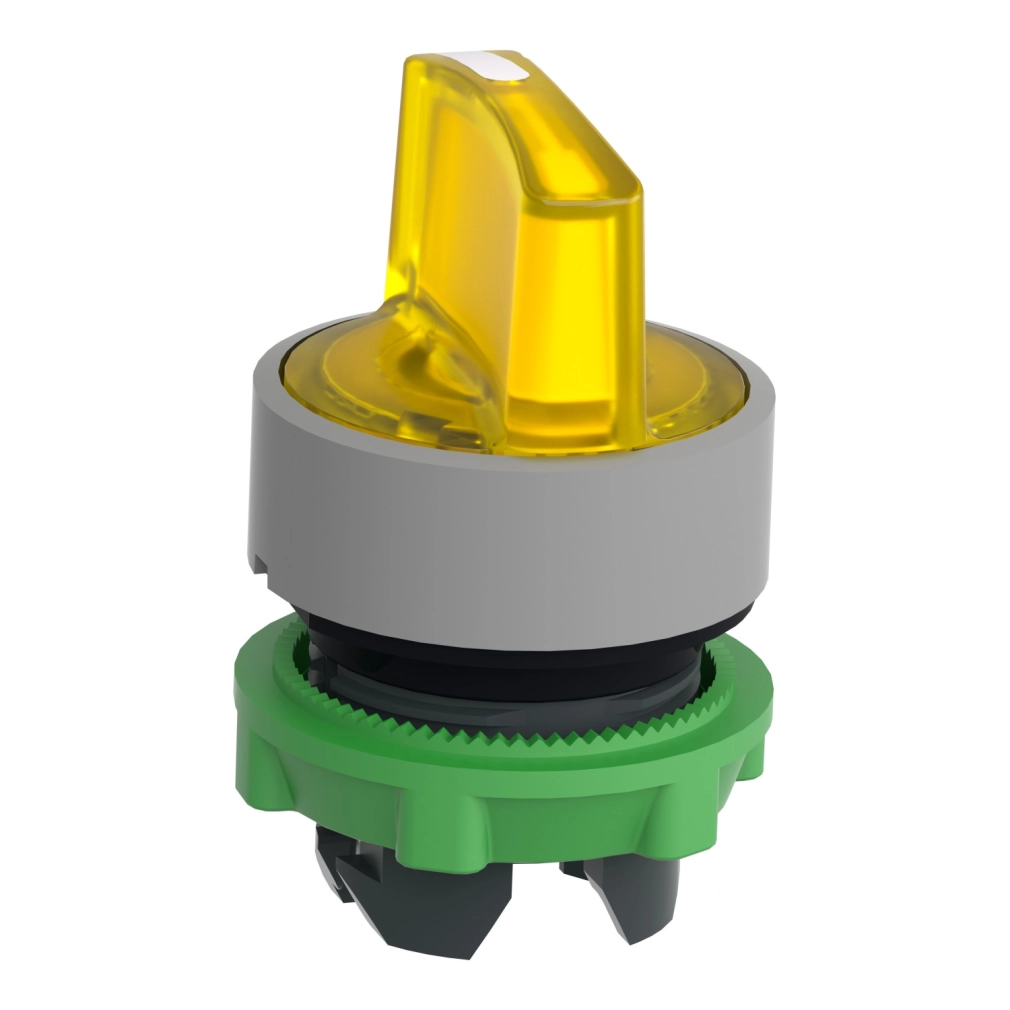

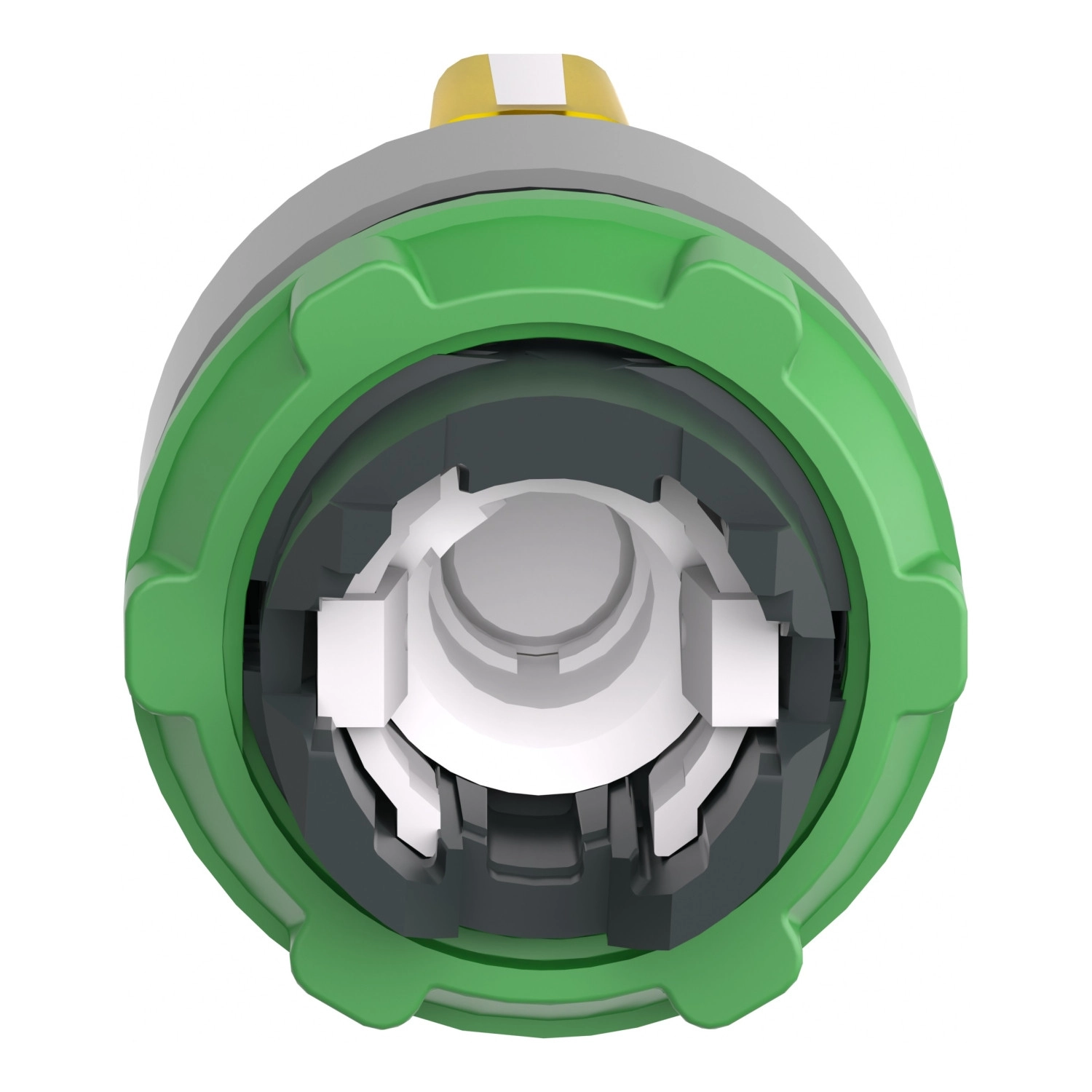

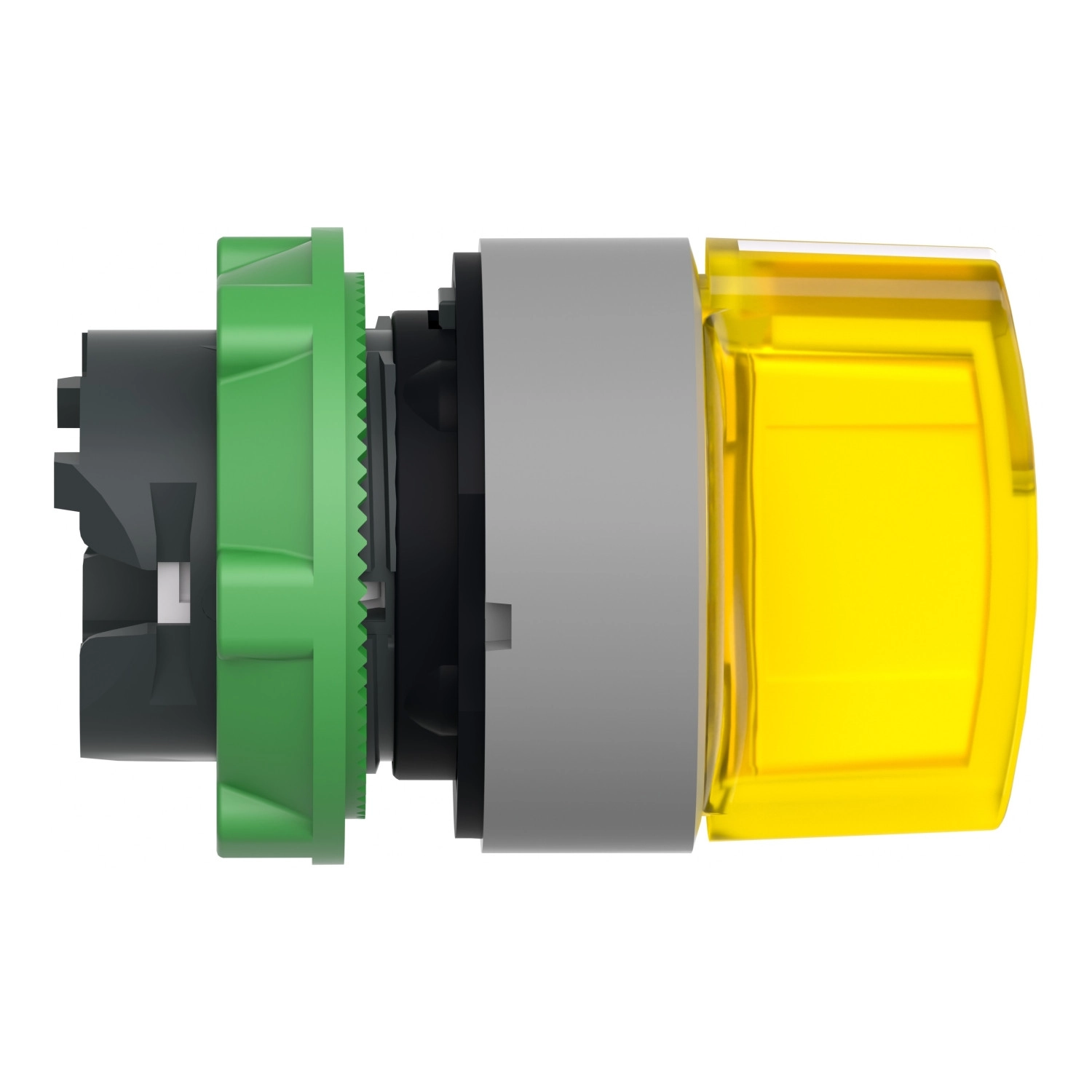

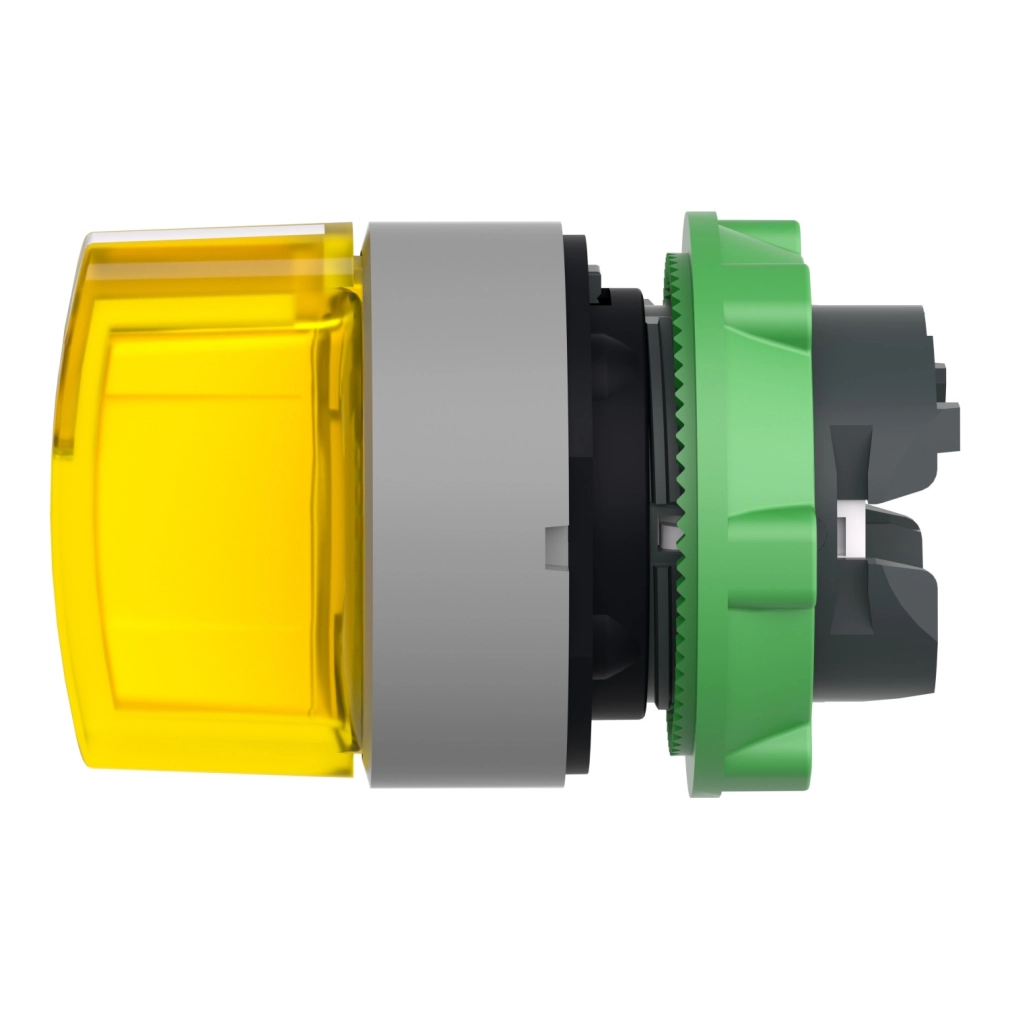

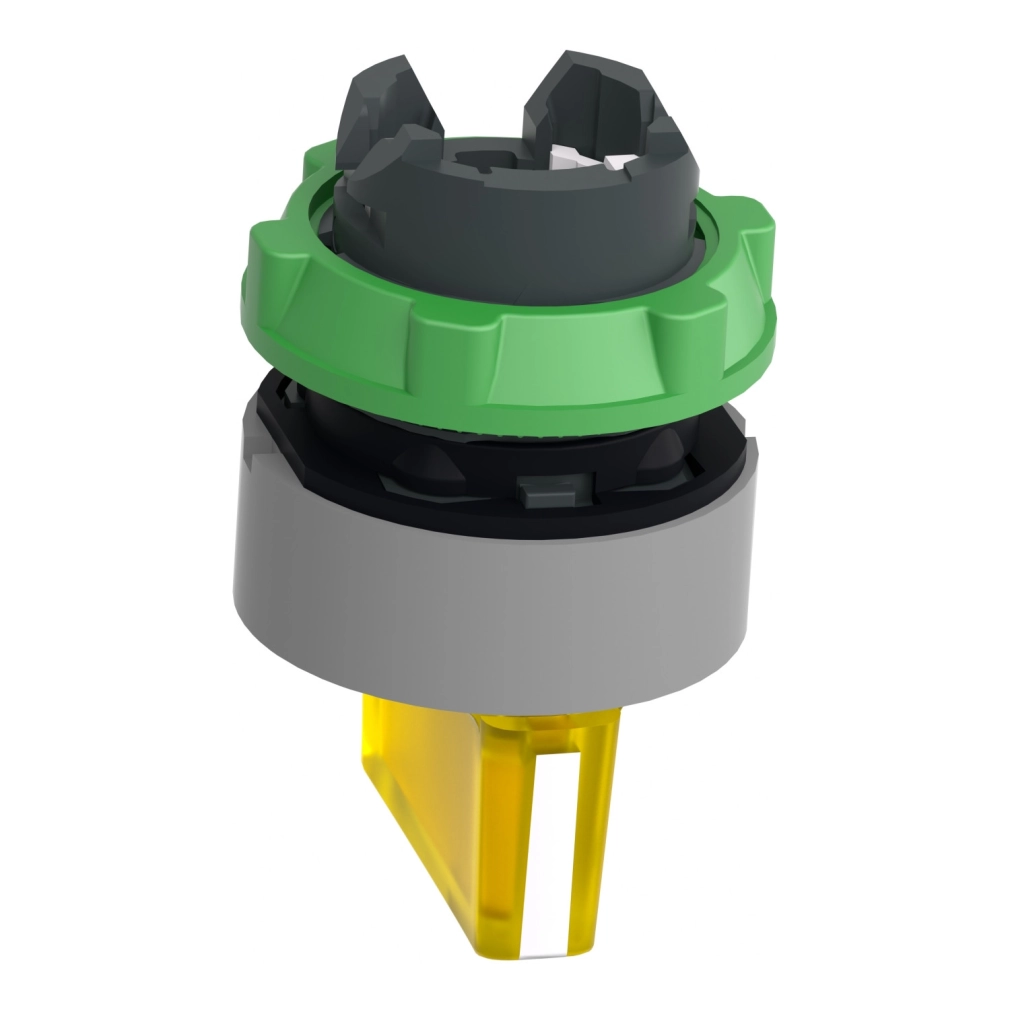

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AK1783C0 cikkszámú világító választókapcsoló fej ipari vezérlőrendszerek megbízható és strapabíró vezérlőeleme. Ez a műanyag színezett szürke kerettel és sárga kezelőkarral ellátott választókapcsoló fej kifejezetten olyan alkalmazásokhoz készült, ahol a funkciók egyértelmű vizuális visszajelzése és a tartós működés alapvető követelmény.
A ZB5AK1783C0 egy 22 mm átmérőjű rögzítési furattal rendelkező, univerzális LED-es komponens, amely három pozíciós működést tesz lehetővé ±45°-os szögben. A balról középre rugósan visszatérő mechanizmus gondoskodik arról, hogy a kapcsoló automatikusan visszaálljon alaphelyzetbe, ami ideálissá teszi olyan rendszereknél, ahol a pillanatnyi kapcsolás szükséges. A terméket a Schneider Electric úgy tervezte, hogy kompatibilis legyen az univerzális LED-blokkokkal, így rugalmasan konfigurálható különböző világítási és jelzési igényekhez.
A választókapcsoló fej műszaki paraméterei kiemelkedőek: IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, továbbá megfelel a NEMA 13 és NEMA 4X követelményeinek is. A készülék extrém környezeti körülmények között is megbízhatóan működik, hiszen -40°C és +70°C közötti környezeti hőmérséklet tartományban használható. Mechanikai élettartama 500 000 kapcsolási ciklus, ami hosszú távú, problémamentes üzemeltetést biztosít ipari környezetben is. Az IK04 szintű ütésállósággal a termék ellenáll a fizikai behatásoknak.
A ZB5AK1783C0 választókapcsoló fej különböző elektromos konfiguráckra konfigurálható: támogatja az M3 kódot (<4 kontaktus egyes blokkok használatával elöl szerelve integrált LED-del), az M6 kódot (<2 kontaktus egyes blokkok használatával elöl szerelve integrált LED-del és transzformátorral), az M10, MF1, MR1 kódokat (<2 kontaktus egyes blokkok használatával integrált LED-del), valamint az M4 kódot (<4 kontaktus egyes és kettős blokkok használatával elöl szerelve integrált LED-del). A termék kiemelkedő rezgésállósággal rendelkezik, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szabványnak megfelelően.
A ZB5AK1783C0 választókapcsoló fejet kifejezetten olyan ipari alkalmazásokhoz ajánlják, ahol fontos a megbízható működés, a jó láthatóság és a hosszú élettartam. Ideális választás gyártósorok, gépek, vezérlőpanelek kezelőfelületein, ahol a sárga kezelőkar kiemelt láthatóságot biztosít, miközben a LED-es világítás egyértelmű visszajelzést ad a kapcsoló állapotáról. A terméket számos nemzetközi tanúsítvány támogatja, köztük CSA, DNV, BV, LROS és UL listázás, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric Harmony XB5 - ZB5AK1783C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, sárga, balról középre visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlapi keret anyaga: Műanyag, színezett szürke
Szerelési átmérő: 22 mm
Forma: Kerek
Működtető típusa: Balról középre rugósan visszatérő
Működtető profilja: Sárga standard kar
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos konfiguráció
Elektromos összeállítás kód: M3 - <4 érintkező egyedi blokkok használatával elölről szerelve integrált LED-del
M6 - <2 érintkező egyedi blokkok használatával elölről szerelve integrált LED-del és transzformátorral
M10, MF1 - <2 érintkező egyedi blokkok használatával elölről szerelve integrált LED-del
MR1 - <2 érintkező egyedi blokkok használatával hátulról szerelve integrált LED-del
M4 - <4 érintkező egyedi és dupla blokkok használatával elölről szerelve integrált LED-del
Környezeti jellemzők
Védelem: TH
Tárolási környezeti hőmérséklet: -40...+70 °C
Működési környezeti hőmérséklet: -40...+70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
