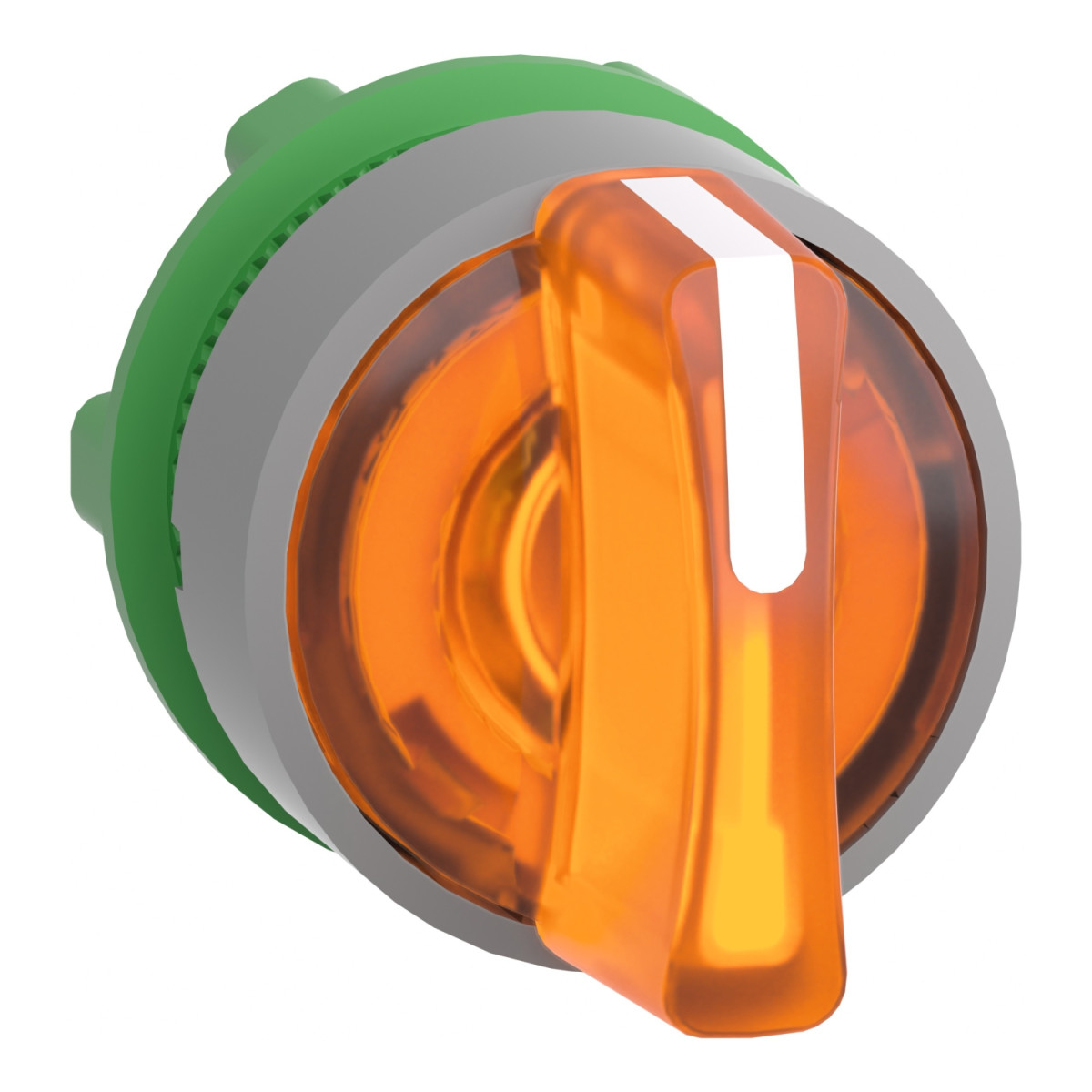

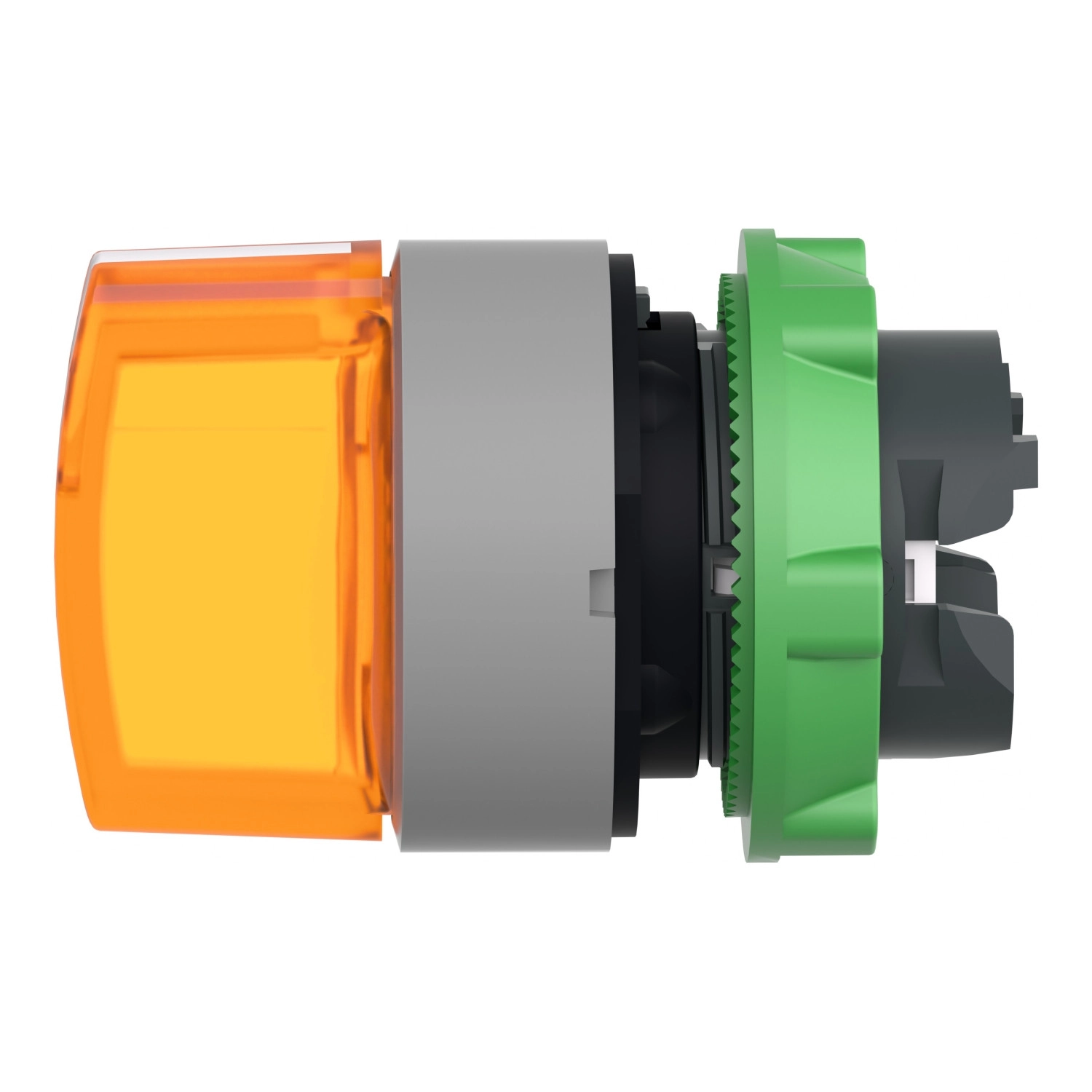

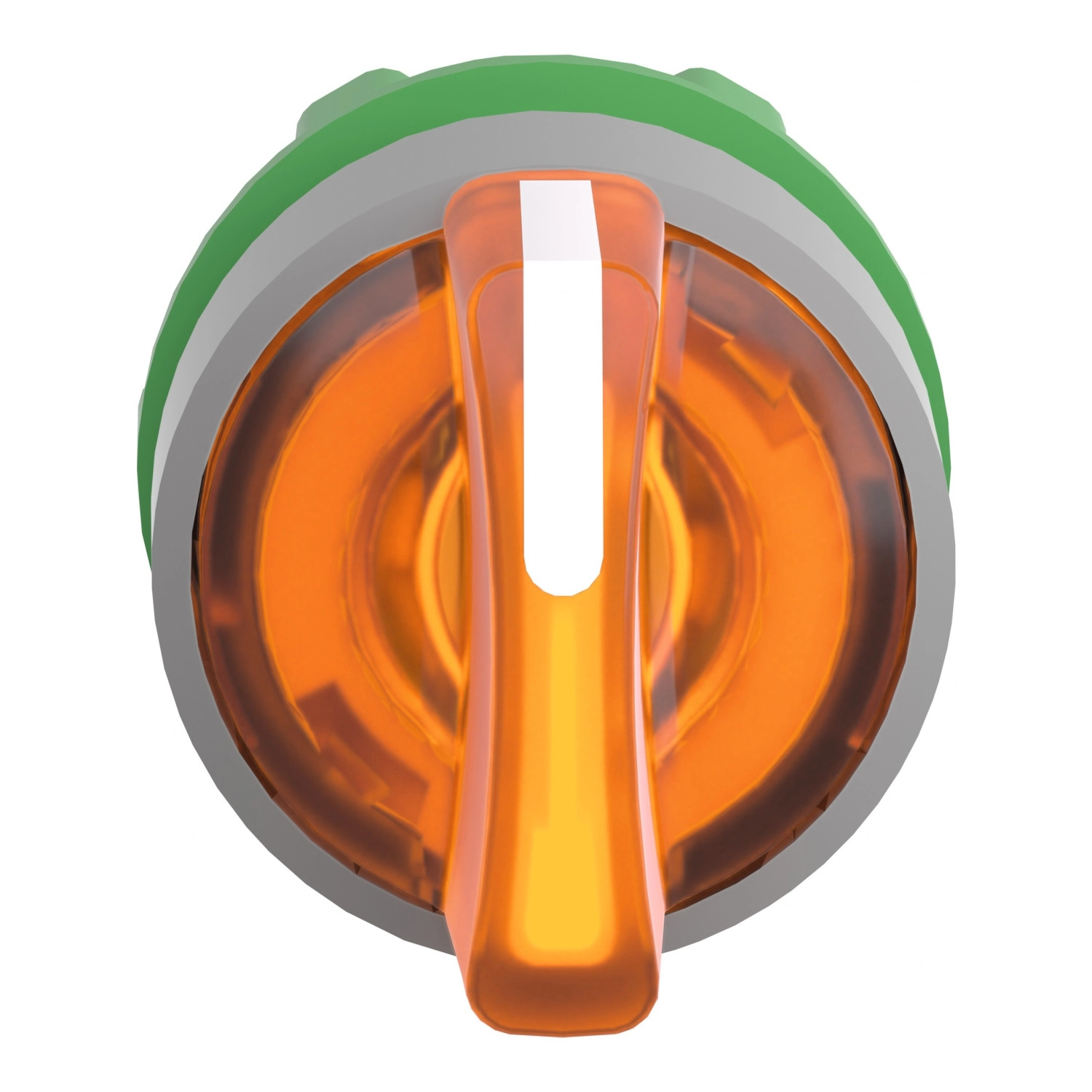

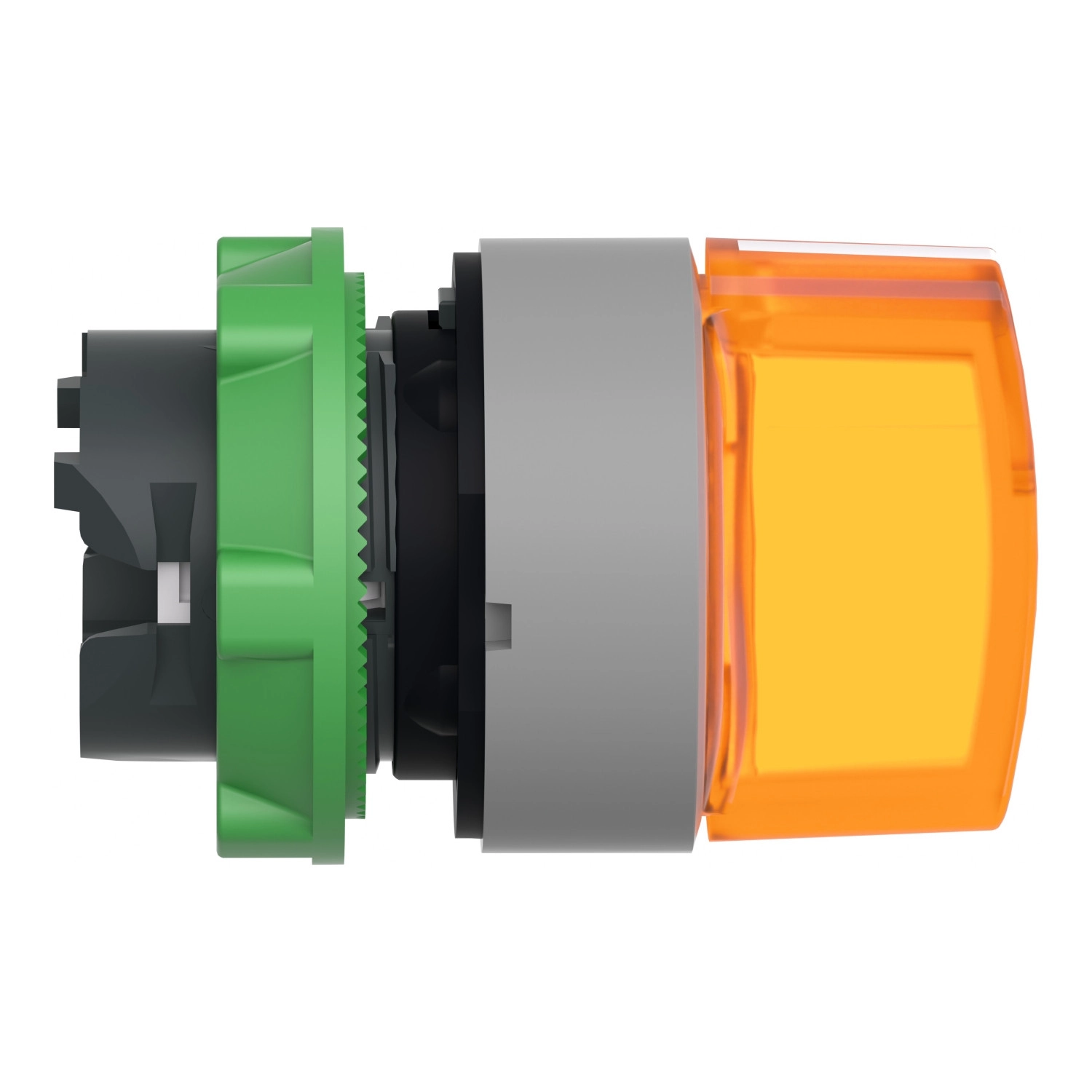

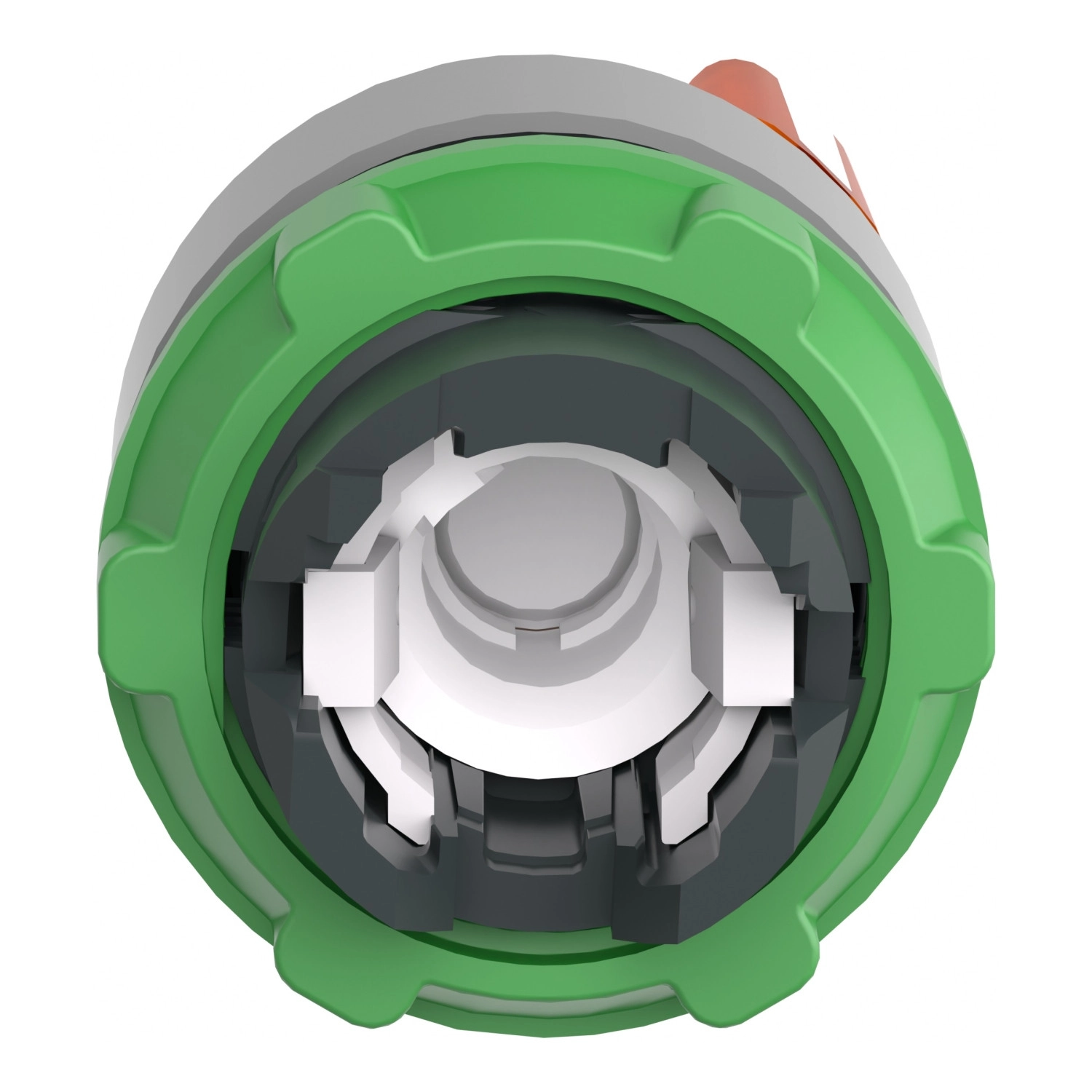

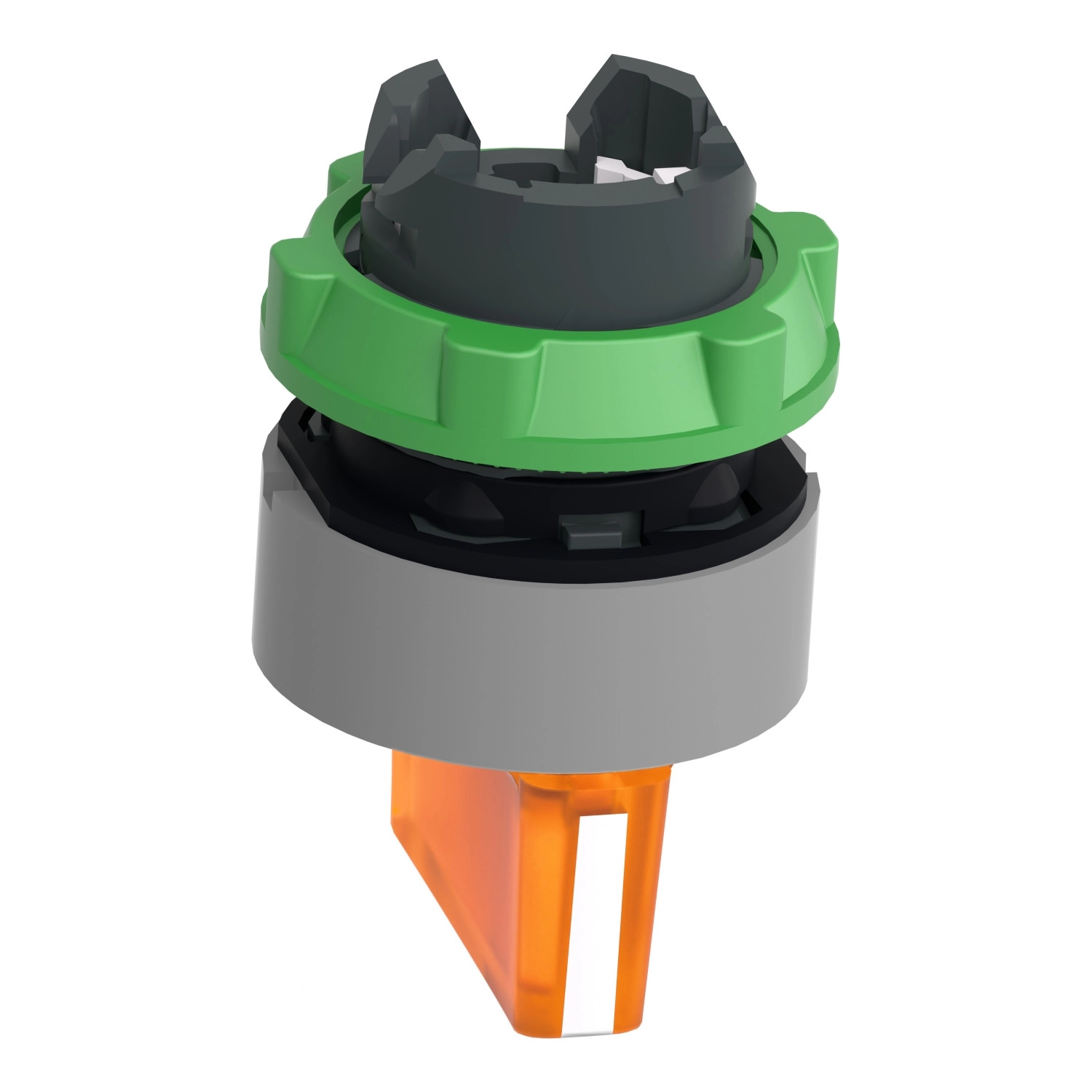

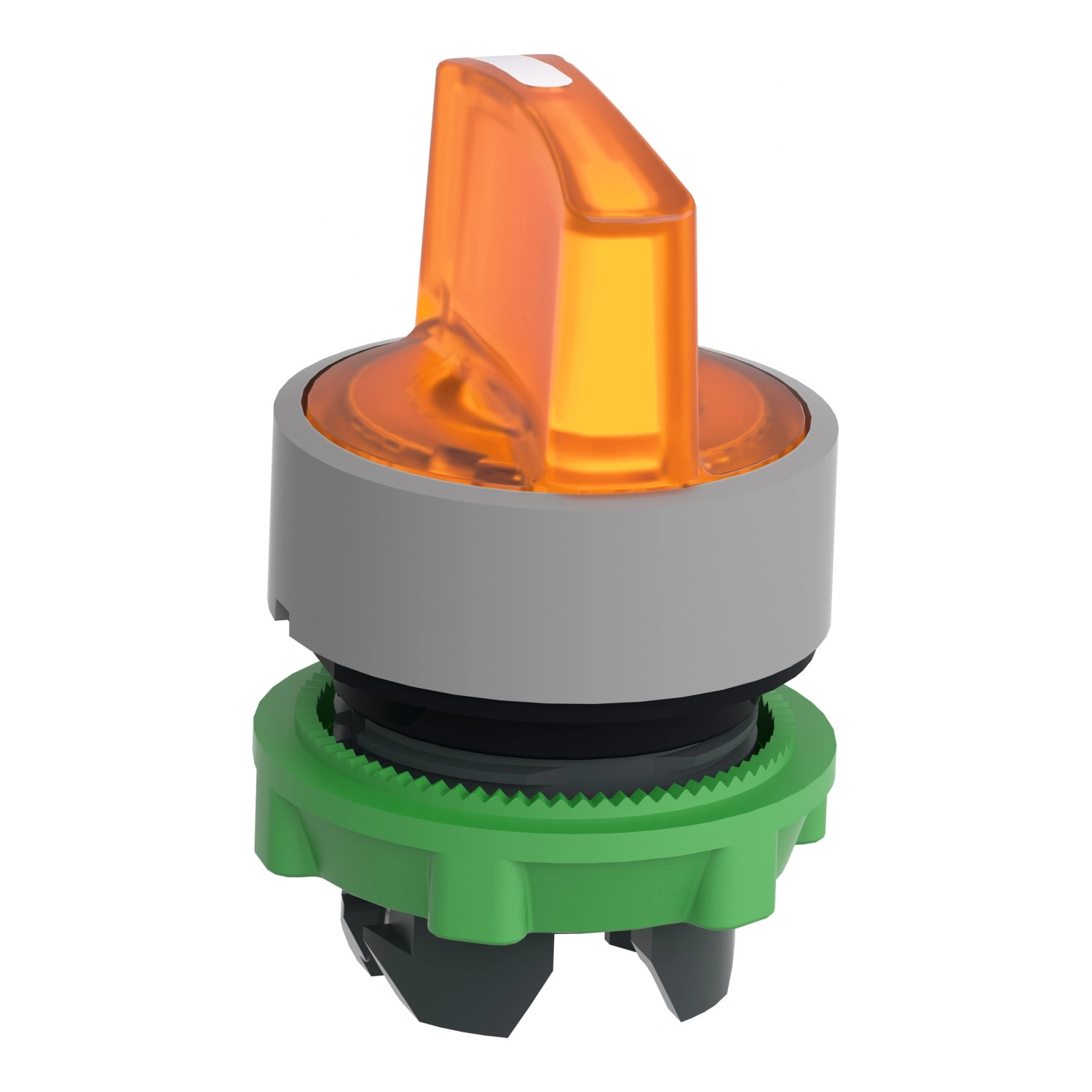

A Schneider Electric Harmony XB5 termékcsalád ZB5AK1753C0 típusszámú világító választókapcsoló feje egy rendkívül sokoldalú és megbízható vezérlőelem, amely ideális ipari környezetben történő alkalmazásra. Ez a prémium minőségű komponens tökéletesen illeszkedik a Harmony XB5 termékcsaládba, és kiemelkedő teljesítményt nyújt a legigényesebb alkalmazásokban is.
A ZB5AK1753C0 választókapcsoló fej 22 mm-es szabványos rögzítési átmérővel rendelkezik, ami lehetővé teszi a gyors és problémamentes telepítést szinte bármilyen vezérlőpanelre. A termék szürke műanyag peremmel és feltűnő narancssárga standard kezelőkarral van ellátva, ami kiváló láthatóságot biztosít még gyenge fényviszonyok között is. A három pozíciós kapcsoló (+/- 45°) bal oldali-középső rugós visszatérő működéssel rendelkezik, ami azt jelenti, hogy a kezelőkar automatikusan visszatér középállásba a bal oldali elfordítás után. Ez a funkcionalitás különösen hasznos olyan alkalmazásoknál, ahol a pillanatnyi kapcsolás szükséges.
A ZB5AK1753C0 kompatibilis az univerzális LED blokkokkal, ami lehetővé teszi a kapcsoló állapotának egyértelmű vizuális visszajelzését. A választókapcsoló fej kerek formájú, ami esztétikus megjelenést kölcsönöz a teljes kezelőfelületnek. A komponens moduláris felépítése lehetővé teszi a különböző Harmony XB5 érintkező blokkokkal és LED világítóelemekkel való kombinációt, így számos konfigurációban használható. A termék különböző elektromos összeállításokkal működtethető, például az M3 kóddal (maximum 4 érintkező egyes blokkok használatával előlapi szerelésnél integrált LED-del), M6 kóddal (maximum 2 érintkező egyes blokkok használatával előlapi szerelésnél integrált LED-del és transzformátorral), M10, MF1, MR1, és M4 kódokkal, amelyek különböző konfigurációkat tesznek lehetővé.
A ZB5AK1753C0 választókapcsoló fej műszaki jellemzői lenyűgözőek. A termék rendkívül tartós, mechanikai élettartama 500.000 kapcsolási ciklus. A komponens üzemi hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is. A választókapcsoló fej védettségi szintje IP66 és IP67 az IEC 60529 szabványnak megfelelően, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik. Ez kiemelkedő védelmet biztosít por és víz behatolása ellen, ami hosszú élettartamot garantál még nehéz ipari környezetben is.
A termék további figyelemre méltó tulajdonságai közé tartozik a 7.000.000 Pa nagynyomású mosással szembeni ellenállása 55°C-on 0,1 m távolságból, valamint az IK04 fokozatú ütésállósága az IEC 50102 szabvány szerint. A választókapcsoló fej teljes mértékben megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-4 és JIS C8201-1 előírásainak, és rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal. Emellett kiváló rezgésállóságot (5 gn, f= 2-500 Hz) és ütésállóságot (30 gn 18 ms időtartammal, illetve 50 gn 11 ms időtartammal fél szinusz hullámú gyorsulásnál) biztosít az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően.
Schneider Electric Harmony XB5 - ZB5AK1753C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, narancs, balról közép visszatérő, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid terméknév: ZB5
Bezel anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: Balról középre rugós visszatérő
Kezelőszerv profilja: Narancs standard kar
Kezelőszerv pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kód: M3 max. 4 érintkezőhöz egyes blokkok használatával előlapi szereléssel integrált LED-del
M6 max. 2 érintkezőhöz egyes blokkok használatával előlapi szereléssel integrált LED-del és transzformátorral
M10 max. 2 érintkezőhöz egyes blokkok használatával előlapi szereléssel integrált LED-del
MF1 max. 2 érintkezőhöz egyes blokkok használatával előlapi szereléssel integrált LED-del
MR1 max. 2 érintkezőhöz egyes blokkok használatával hátsó szereléssel integrált LED-del
M4 max. 4 érintkezőhöz egyes és dupla blokkok használatával előlapi szereléssel integrált LED-del
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
