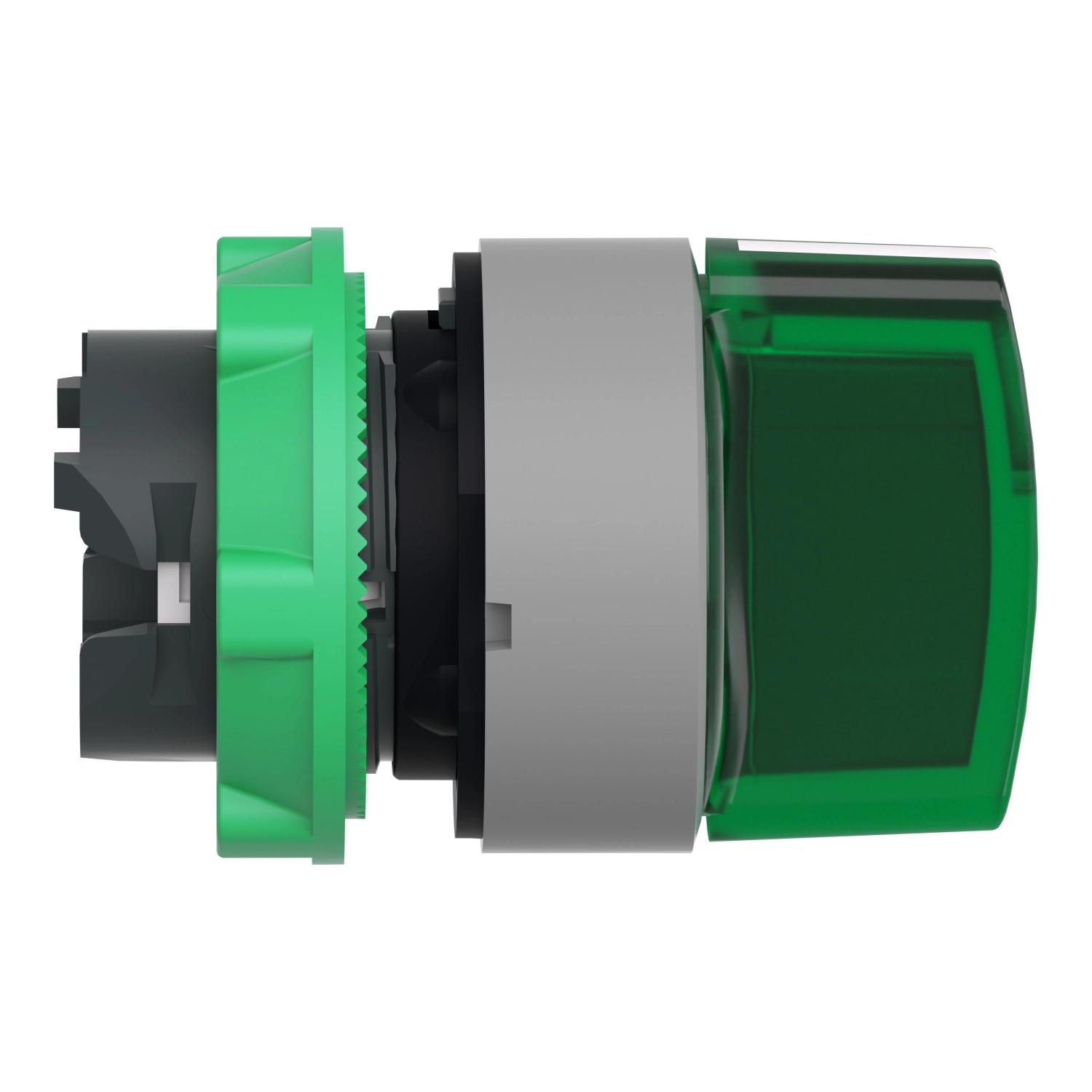

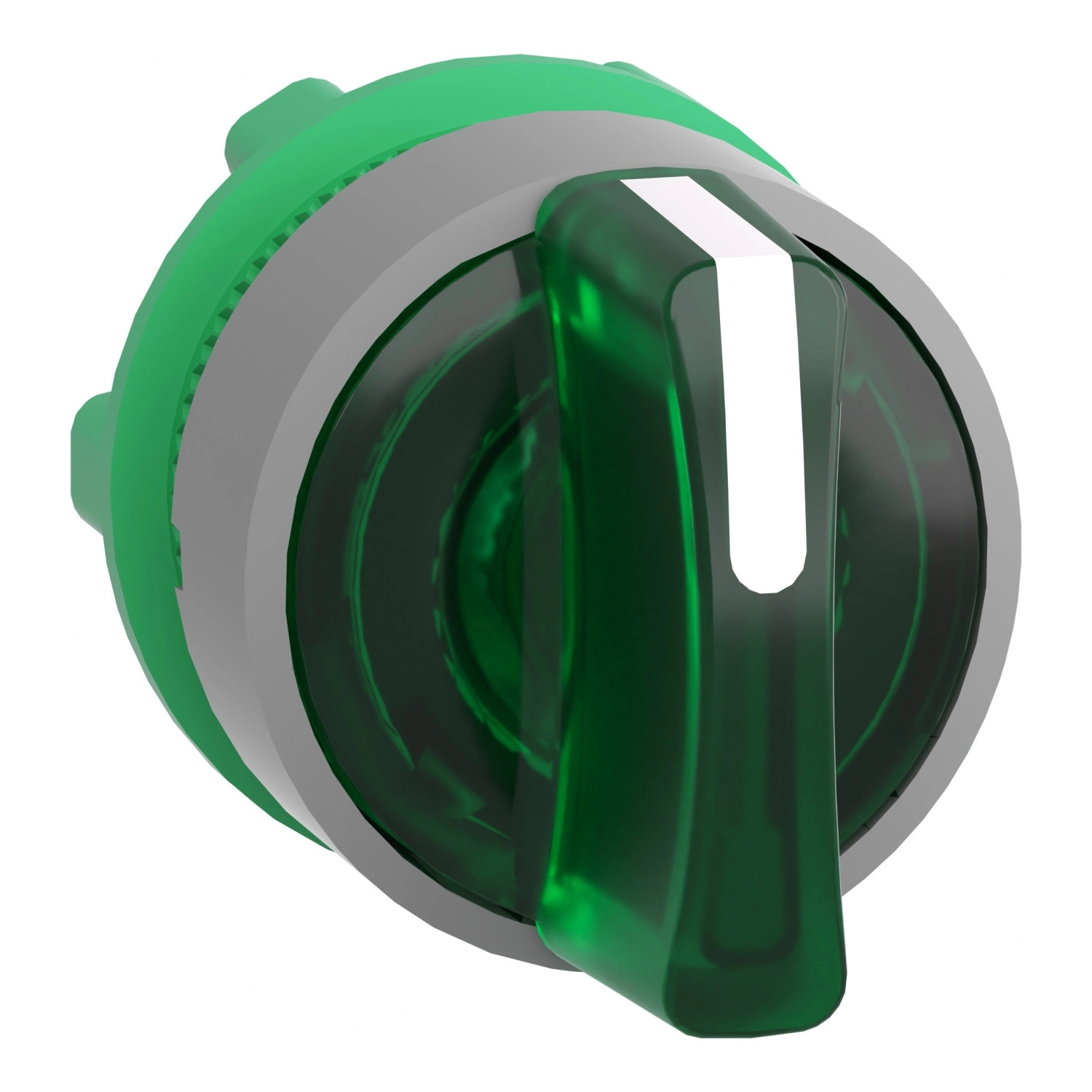

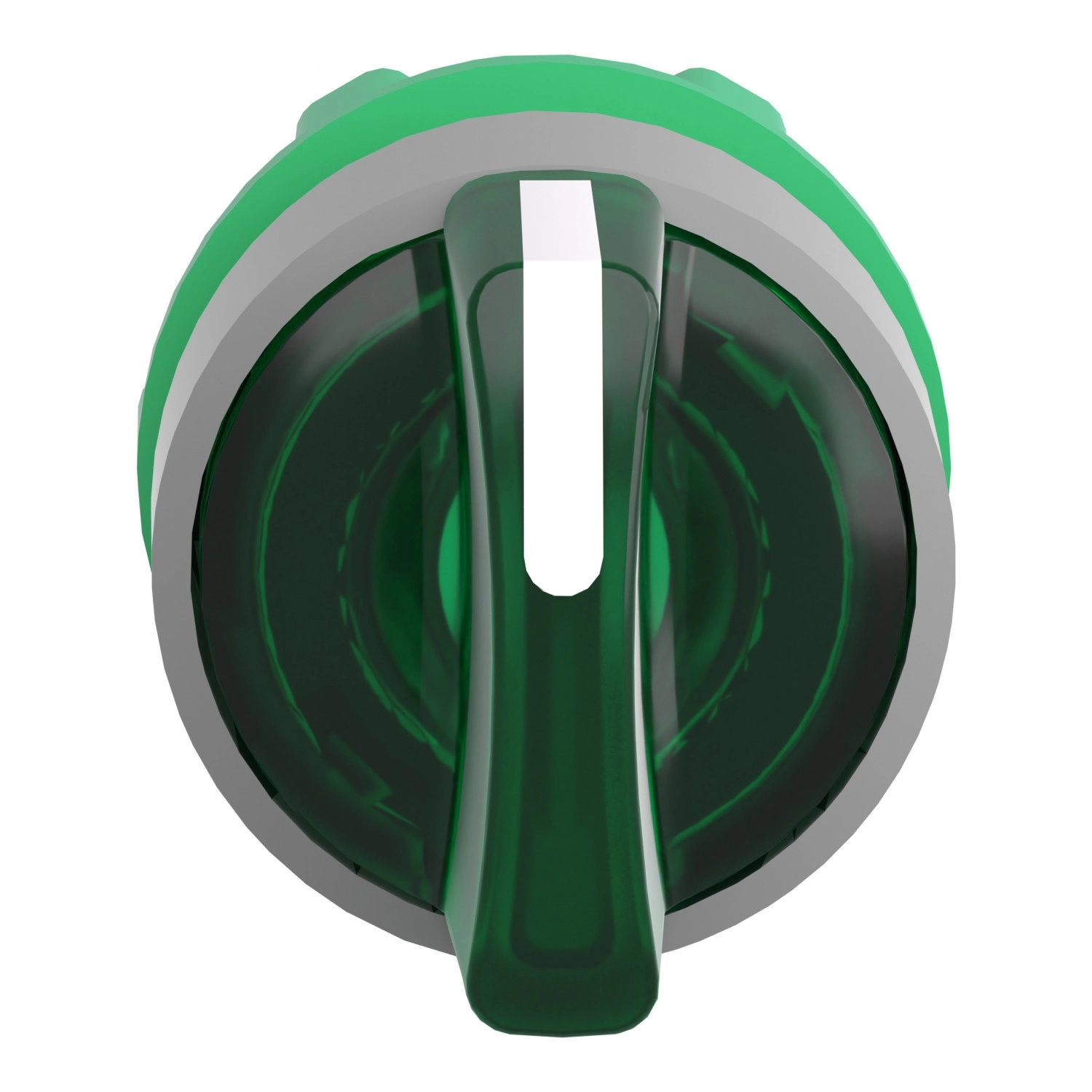

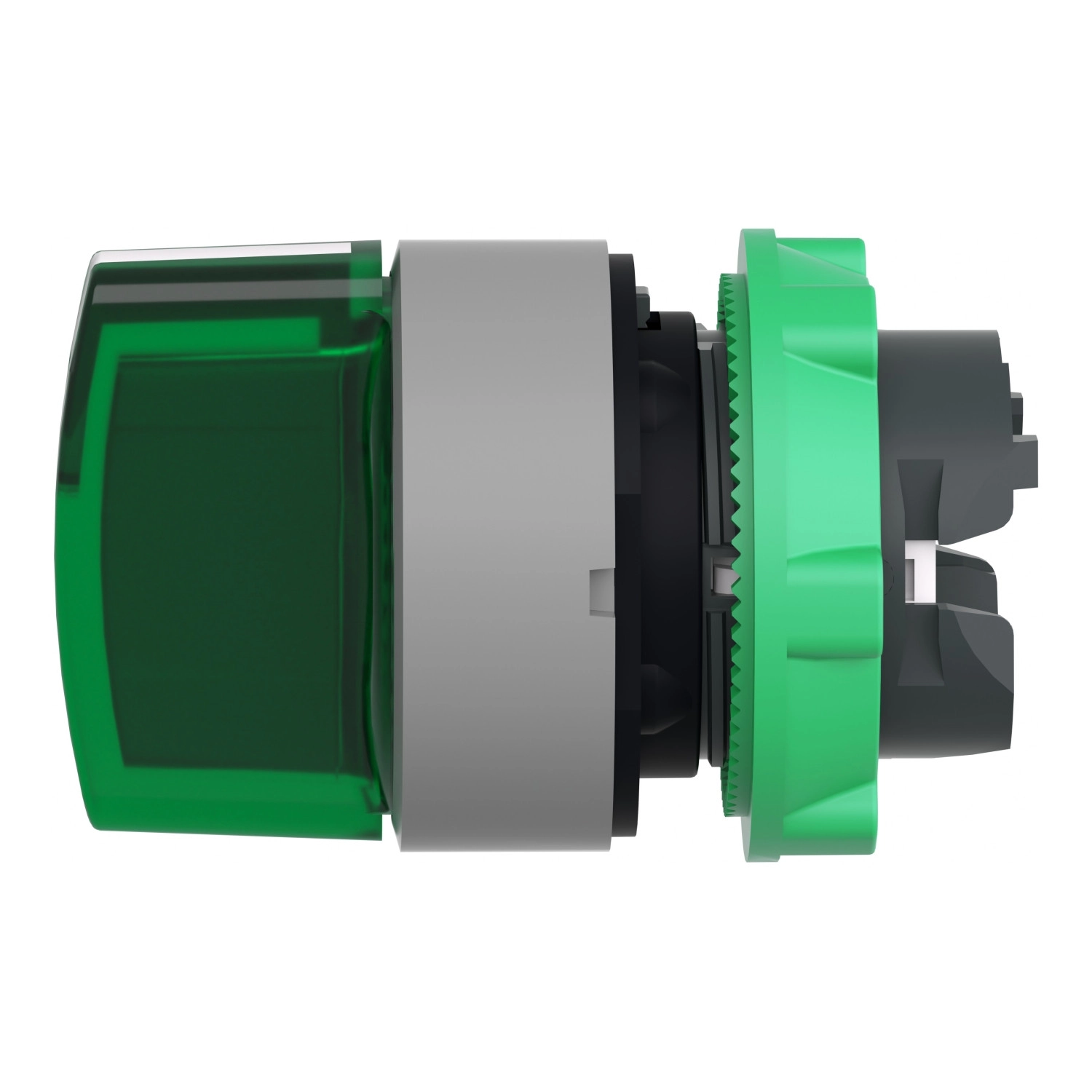

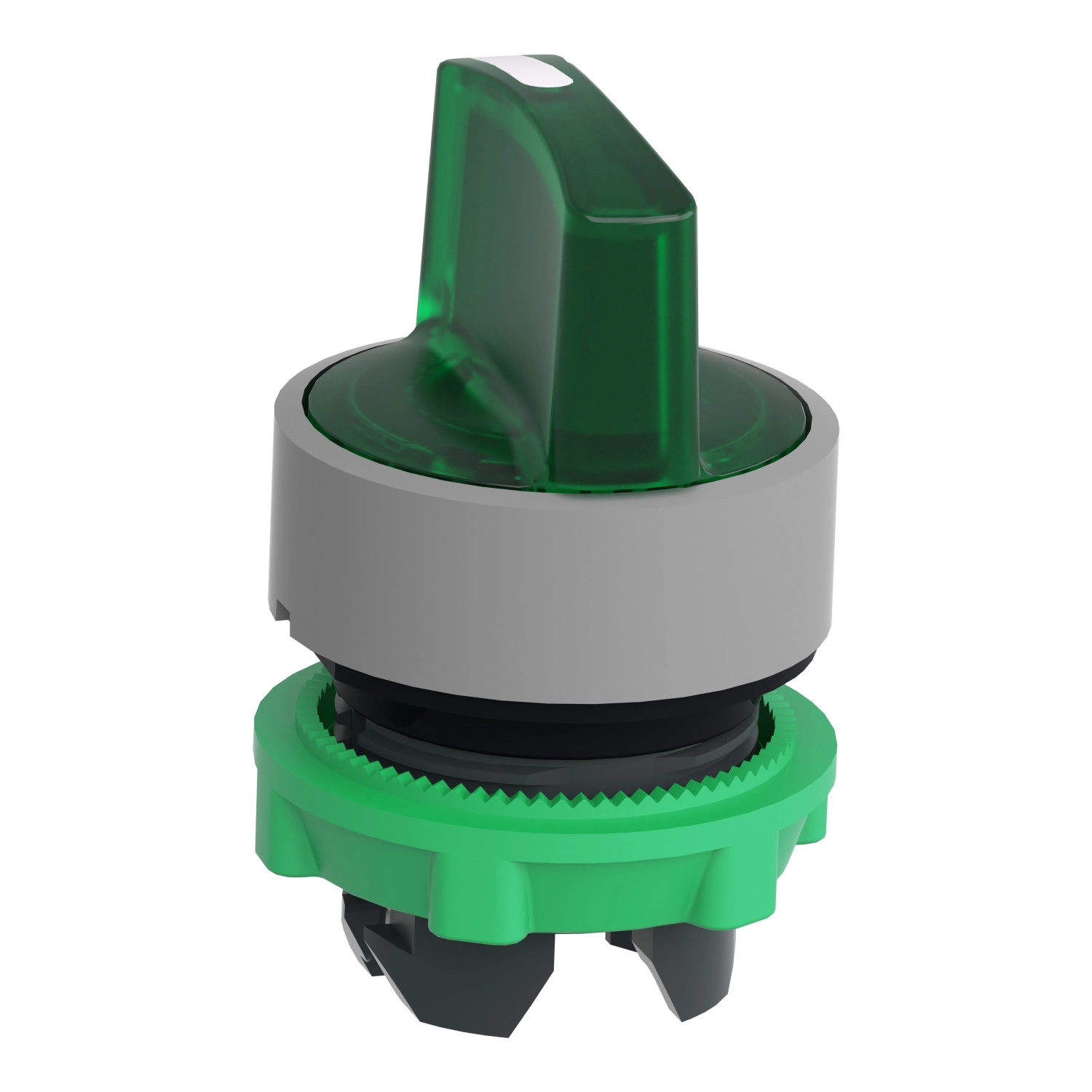

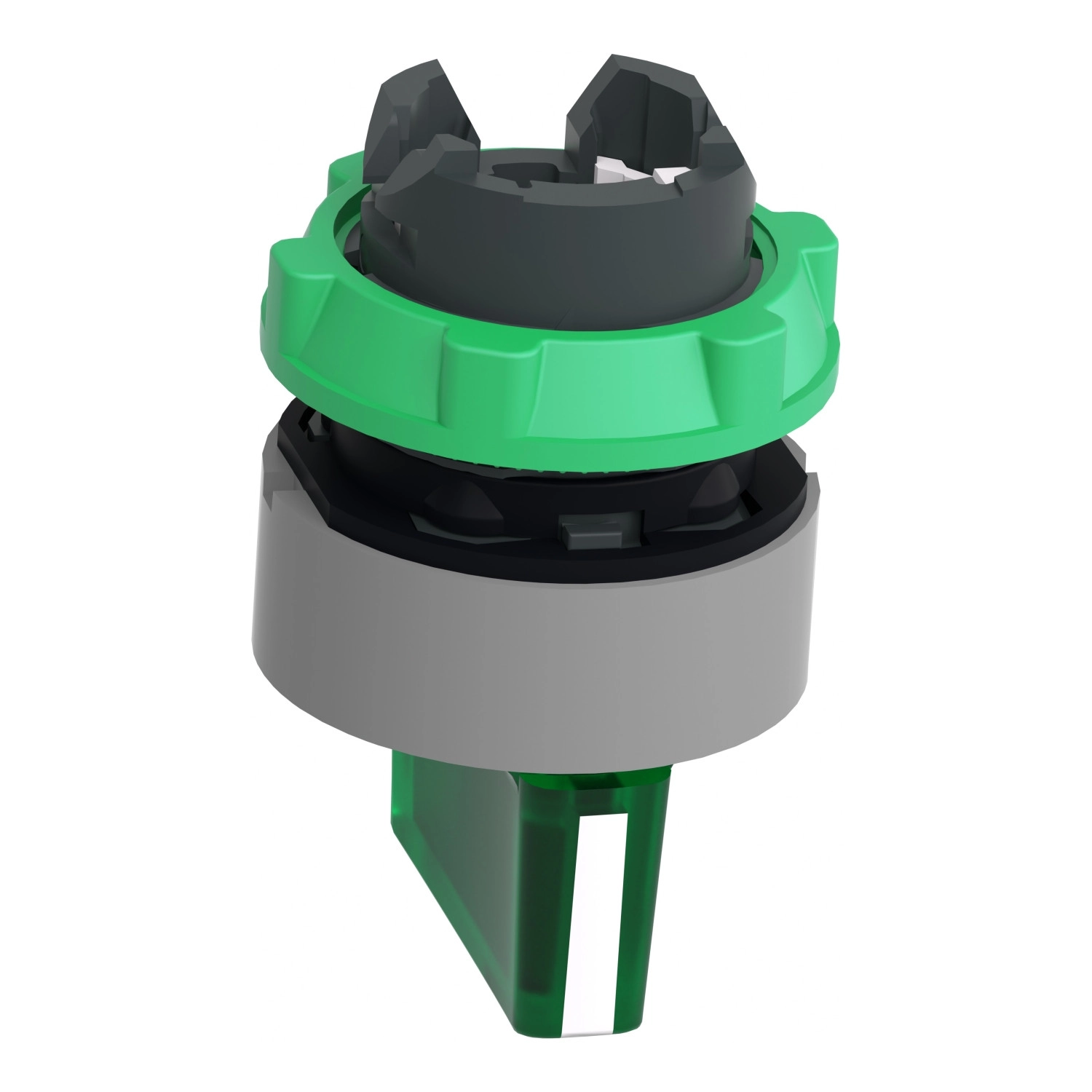

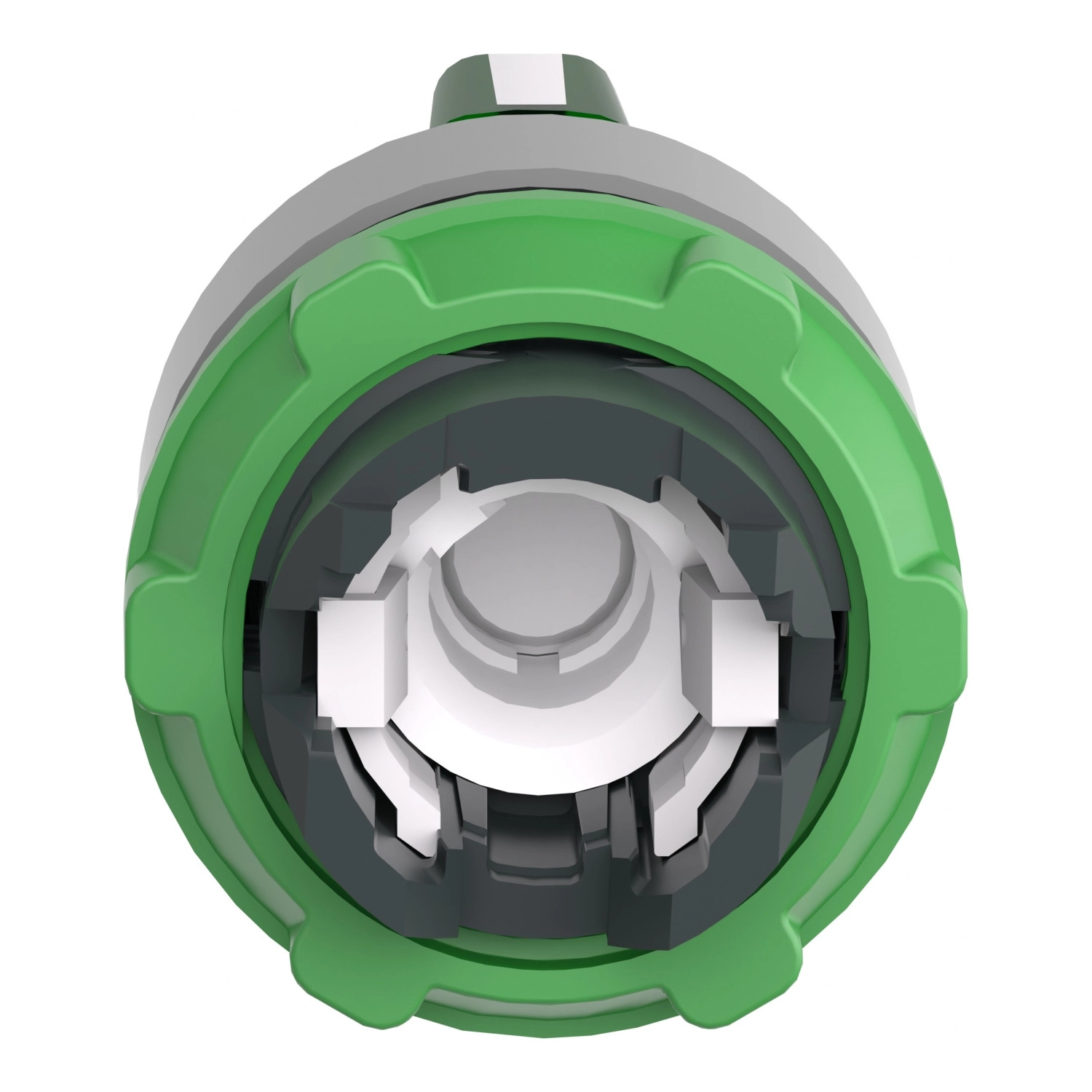

A Schneider Electric Harmony XB5 sorozatának ZB5AK1733C0 típusú világító választókapcsoló feje egy professzionális ipari vezérlőegység, amely kiváló minőségű megjelenést és tartós teljesítményt biztosít. Ez a speciálisan tervezett kezelőelem ideális választás ipari környezetben működő berendezések, gépek vezérléséhez, ahol a megbízhatóság és a precíz működés elengedhetetlen.
A ZB5AK1733C0 világító választókapcsoló fej egy kompakt, 22 mm-es szerelési átmérővel rendelkezik, ami az iparban széles körben elterjedt szabványos méret, így könnyen beilleszthető a legtöbb vezérlőpanelbe. A termék esztétikus szürke műanyag bevonatú peremmel és zöld standard fogantyúval rendelkezik, amely három pozícióba állítható, +/- 45°-os szögben. A balról középre visszatérő rugós működés biztosítja a kapcsoló automatikus visszaállását alaphelyzetbe, ami bizonyos vezérlési feladatoknál különösen hasznos. A választókapcsoló fej univerzális LED-del kompatibilis, ami lehetővé teszi a kapcsoló állapotának látható visszajelzését különböző világítási módokban.
A Schneider Electric Harmony XB5 ZB5AK1733C0 kapcsolófej különösen ellenálló a nehéz ipari környezetekben előforduló hatásokkal szemben. A termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és erős vízsugár, valamint ideiglenes vízbe merítés elleni védelmet biztosít. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, így védett az olaj, nem korrozív anyagok, valamint korrózió ellen is. A magas nyomású mosással szembeni ellenállása 7000000 Pa nyomásig terjed 55 °C hőmérsékleten, 0,1 méter távolságból. Az IK04 fokozatú ütésállóság további fizikai védelmet biztosít a termék számára az IEC 50102 szabvány szerint.
A ZB5AK1733C0 rendkívül széles működési hőmérséklet-tartománnyal rendelkezik, -40°C és +70°C között használható, ami lehetővé teszi szélsőséges környezeti feltételek közötti alkalmazását is. A kapcsoló mechanikai tartóssága lenyűgöző, akár 500 000 kapcsolási ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat esetén is. A vibrációval szembeni ellenállása 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félfullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
A termék különböző elektromos konfigurációkkal használható, többek között M3 kóddal (<4 érintkező használata egyes blokkok esetén frontoldali szereléssel integrált LED-del), M6 kóddal (<2 érintkező használata egyes blokkok esetén frontoldali szereléssel integrált LED-del és transzformátorral), M10 kóddal (<2 érintkező használata egyes blokkok esetén frontoldali szereléssel integrált LED-del), valamint MF1, MR1 és M4 kódokkal különböző kapcsolási elrendezésekben. Ez a sokoldalúság lehetővé teszi a termék különböző vezérlési feladatokhoz történő adaptálását. A választókapcsoló kompatibilis az XALD 1...5 és XALK 2...5 kivágásos állomásokkal, tovább növelve felhasználhatóságát különböző vezérlőpanel konfigurációkban.
Schneider Electric Harmony XB5 - ZB5AK1733C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, zöld, balról középre visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Universal LED
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Balról középre rugós visszatérés
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Mechanikai adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomásnév
XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összetétel kód
M3 <4 érintkezőhöz, egyes blokkok használatával frontoldali szereléssel integrált LED-del
M6 <2 érintkezőhöz, egyes blokkok használatával frontoldali szereléssel integrált LED-del és transzformátorral
M10 <2 érintkezőhöz, egyes blokkok használatával frontoldali szereléssel integrált LED-del
MF1 <2 érintkezőhöz, egyes blokkok használatával frontoldali szereléssel integrált LED-del
MR1 <2 érintkezőhöz, egyes blokkok használatával hátoldali szereléssel integrált LED-del
M4 <4 érintkezőhöz, egyes és dupla blokkok használatával frontoldali szereléssel integrált LED-del
Eszköz bemutató
Alapelem
Környezeti feltételek
Védő kezelés: TH
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Környezeti levegő hőmérséklet tárolás közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás magas nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok
EN/IEC 60947-1
UL 508
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-5-1
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-1
Termék tanúsítványok
CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félfullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félfullám gyorsulás esetén az IEC 60068-2-27 szerint
