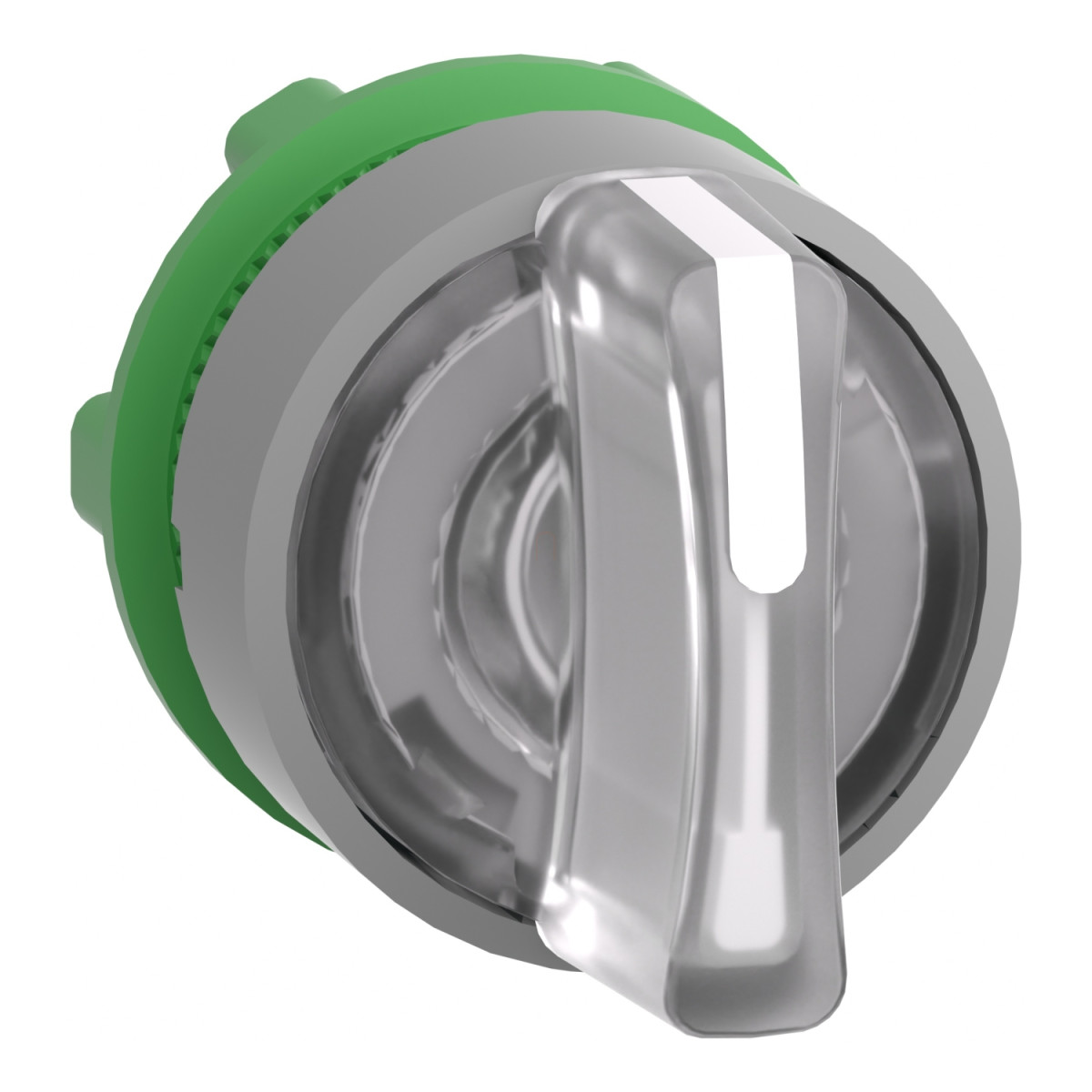

A Schneider Electric Harmony XB5 sorozatú ZB5AK1713C0 világító választókapcsoló fej az ipari vezérlőpanelek kialakításának nélkülözhetetlen eleme, amely egyesíti a robosztus megbízhatóságot és a felhasználóbarát kezelhetőséget. Ez a prémium minőségű 22 mm átmérőjű kapcsoló a műszaki tervezők és villamos szakemberek számára ideális választás, amikor egyértelmű vizuális visszajelzéssel ellátott kezelőszervre van szükség.
A ZB5AK1713C0 kapcsoló három pozíciós kialakítással rendelkezik (+/- 45°), balról középre rugós visszatérő működéssel, amely tökéletesen alkalmas olyan alkalmazásokhoz, ahol a pillanatnyi kapcsolást követően automatikus visszaállásra van szükség. A fehér standard fogantyú kontrasztos megjelenést biztosít a szürke színben galvanizált műanyag peremen belül, ami jól láthatóvá teszi a kezelőszervet még gyengébb fényviszonyok mellett is. Univerzális LED-es megvilágításával vizuálisan is jelzi az aktuális állapotot, így a kezelőszemélyzet azonnal láthatja a kapcsoló helyzetét.
A termék IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettséggel is bír, ami kiváló védelmet nyújt por és erős vízsugár ellen. Ez különösen hasznos ipari környezetben, ahol a berendezések gyakran ki vannak téve kedvezőtlen környezeti hatásoknak. A készülék képes ellenállni akár 7000000 Pa nyomású nagynyomású mosásnak is 55 °C-on, 0,1 m távolságból, ami kiemelkedő ellenálló képességet bizonyít. Az IK04 ütésállósági fokozat további védelmet nyújt a mechanikai behatások ellen.
A ZB5AK1713C0 széles hőmérsékleti tartományban üzemeltethető, -40°C és +70°C között, ami lehetővé teszi a szélsőséges környezeti feltételek melletti használatot is. Mechanikai élettartama lenyűgöző, 500 000 ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A termék számos nemzetközi szabványnak felel meg, többek között az EN/IEC 60947-5-4, EN/IEC 60947-5-5, UL 508, CSA C22.2 No 14, és egyéb releváns előírásoknak, továbbá rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami biztosítja a globális felhasználhatóságot.
A Schneider Electric ZB5AK1713C0 kapcsoló kompatibilis az univerzális LED blokkokkal, és többféle elektromos összeállításban használható, mint például az M3 kód (max. 4 érintkező, egyes blokkok használatával, előlapra szereléssel, beépített LED-del), M6 kód (max. 2 érintkező, egyes blokkok használatával, előlapra szereléssel, beépített LED-del és transzformátorral), illetve az M10, MF1, MR1 és M4 kódok szerinti konfigurációkban. Az eszköz használható XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, ami rugalmas telepítési lehetőségeket biztosít különböző vezérlőpanelek kialakításához. A termék rezgésálló (5 gn, f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kiemelkedő ütésállósággal rendelkezik (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig) az IEC 60068-2-27 szabványnak megfelelően, ami alkalmassá teszi vibrációnak kitett ipari környezetben történő felhasználásra is.
Schneider Electric Harmony XB5 - ZB5AK1713C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, fehér, balról középre visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid név: ZB5
Perem anyaga: Szürke színben galvanizált műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének formája: Kerek
Működtető típusa: Balról középre rugós visszatérő
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos összeállítás kódja:
M3 max. 4 érintkezőhöz, egyes blokkok használatával előlapra szereléssel, beépített LED-del
M6 max. 2 érintkezőhöz, egyes blokkok használatával előlapra szereléssel, beépített LED-del és transzformátorral
M10 max. 2 érintkezőhöz, egyes blokkok használatával előlapra szereléssel, beépített LED-del
MF1 max. 2 érintkezőhöz, egyes blokkok használatával előlapra szereléssel, beépített LED-del
MR1 max. 2 érintkezőhöz, egyes blokkok használatával hátlapra szereléssel, beépített LED-del
M4 max. 4 érintkezőhöz, egyes és dupla blokkok használatával előlapra szereléssel, beépített LED-del
Eszköz bemutatása: Alapelemként
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemi környezeti levegő hőmérséklete: -40…70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 megfelel az IEC 60529 szabványnak, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa, 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 megfelel az IEC 50102 szabványnak
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-4, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listás
Ellenálló képesség
Rezgésállóság: 5 gn (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos hullám gyorsulásra, megfelel az IEC 60068-2-27 szabványnak
50 gn (időtartam = 11 ms) fél szinuszos hullám gyorsulásra, megfelel az IEC 60068-2-27 szabványnak
