A Schneider Electric Harmony XB5 világító választókapcsoló fej (ZB5AK1563C0) egy professzionális minőségű ipari kapcsolóelem, amelyet elsősorban vezérlőpanelekbe és automatizált rendszerekbe történő beépítésre terveztek. Ez a megbízható eszköz a Harmony XB5 termékcsalád része, amely széles körben elismert kiváló minőségéről és hosszú élettartamáról az ipari automatizálás területén.

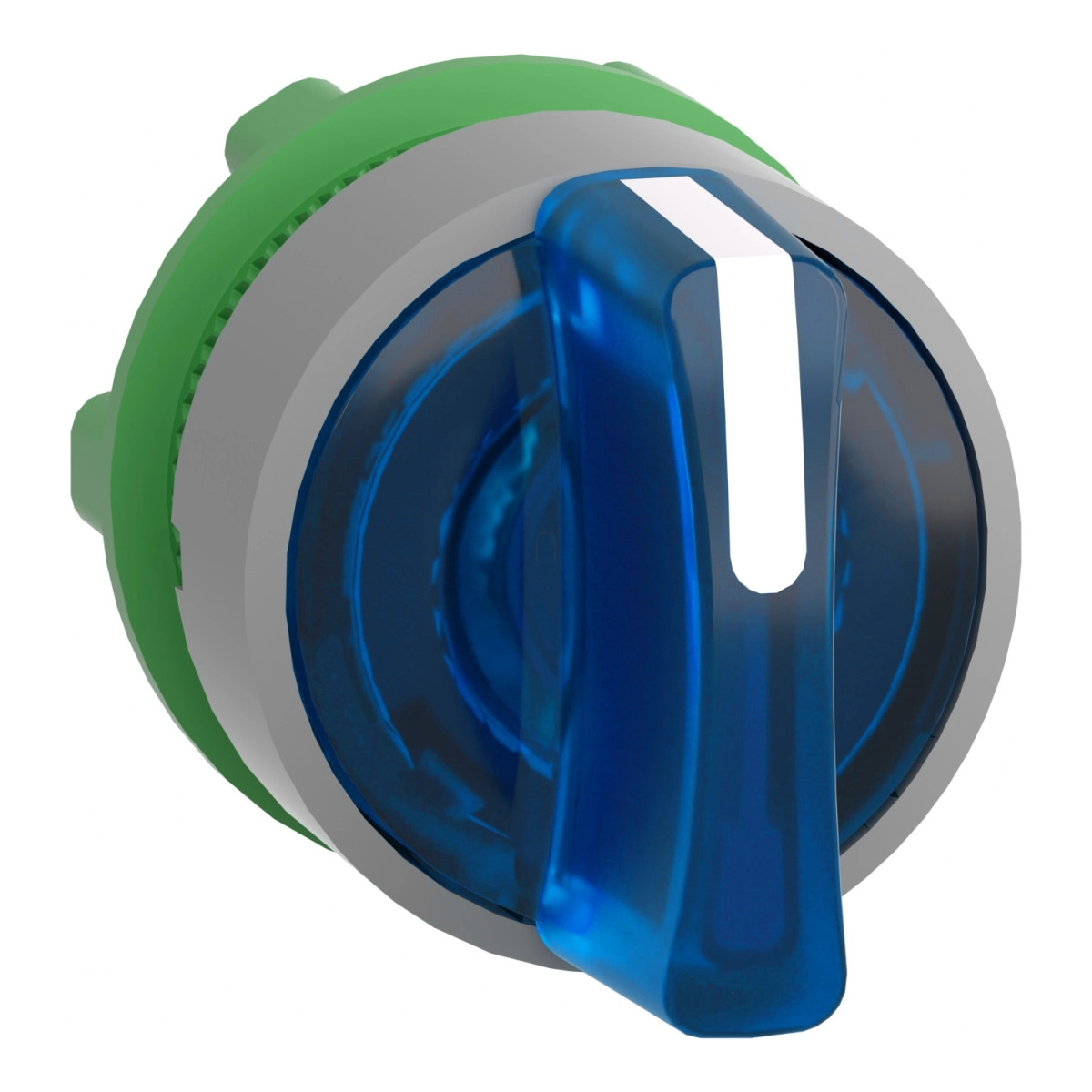

A ZB5AK1563C0 modell egy 22 mm átmérőjű, kerek kivitelű, 3 pozíciós világító választókapcsoló fej, amely számos vezérlési funkcióhoz alkalmazható. A termék kék standard fogantyúval és szürke színű műanyag peremmel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem a funkcionális színkódolást is lehetővé teszi a kezelőpanelen. A kapcsoló 3 pozíciót kínál (+/- 45°), középre visszatérő rugós működéssel, ami azt jelenti, hogy alaphelyzetbe automatikusan visszatér, ha elengedjük. Ez a tulajdonság különösen hasznos olyan alkalmazásokban, ahol biztonsági szempontból fontos, hogy a kapcsoló ne maradjon véletlenül bekapcsolva.
A választókapcsoló fej kompatibilis a Schneider Electric univerzális LED blokkjaival, ami lehetővé teszi a különböző színű háttérvilágítást és láthatóságot biztosít gyenge fényviszonyok között is. Fontos megemlíteni, hogy a termék külsejében esetleg észlelhető változás nem befolyásolja annak funkcionalitását és biztonságát. A ZB5AK1563C0 alapvető elemként működik, amelyhez további komponensek csatlakoztathatók a kívánt elektromos összeállítás eléréséhez. Különböző elektromos összeállítási kódokkal használható (M3, M4, M6, M10, MF1, MR1), amelyek különböző számú érintkezőt és szerelési módokat tesznek lehetővé.
Műszaki szempontból a ZB5AK1563C0 lenyűgöző specifikációkkal rendelkezik. A kapcsoló IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is, ami kiváló védelmet biztosít por és víz behatolása ellen. Ennek köszönhetően a termék alkalmas zord környezeti feltételek között történő használatra is. Ellenáll a nagy nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból), ami megkönnyíti a tisztítást olyan környezetben, ahol a higiénia kiemelten fontos. Az IK04 ütésállósági fokozat további védelmet nyújt a mechanikai behatásokkal szemben.
A ZB5AK1563C0 működési hőmérséklet-tartománya rendkívül széles: -40 és +70 °C között használható, ami lehetővé teszi a telepítést szélsőséges környezeti feltételek között is. A mechanikai élettartama 500000 ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is. A termék számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-4, EN/IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, és UL 508 szabványoknak, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is.
A választókapcsoló fej telepítése egyszerű, a standard 22 mm-es furatba illeszthető, a pontos szereléshez a gyártó ajánlása szerint ZB5AZ902 típusú elfordulás-gátló lemez használata javasolt. A termék CAD méretei: 29 mm szélesség, 29 mm magasság és 43 mm mélység, ami kompakt kialakítást tesz lehetővé a kezelőpaneleken. A Schneider Electric ZB5AK1563C0 választókapcsoló fej különösen alkalmas olyan ipari környezetben, ahol fontos a megbízható működés, a könnyű azonosíthatóság és a hosszú élettartam.
Schneider Electric Harmony XB5 - ZB5AK1563C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, kék, közép visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladási egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: M3 <4 kontaktushoz egyes blokkok használatával elülső szereléshez integrált LED-del
M6 <2 kontaktushoz egyes blokkok használatával elülső szereléshez integrált LED-del és transzformátorral
M10 <2 kontaktushoz egyes blokkok használatával elülső szereléshez integrált LED-del
MF1 <2 kontaktushoz egyes blokkok használatával elülső szereléshez integrált LED-del
MR1 <2 kontaktushoz egyes blokkok használatával hátsó szereléshez integrált LED-del
M4 <4 kontaktushoz egyes és dupla blokkok használatával elülső szereléshez integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536-nak
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-4, EN/IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
