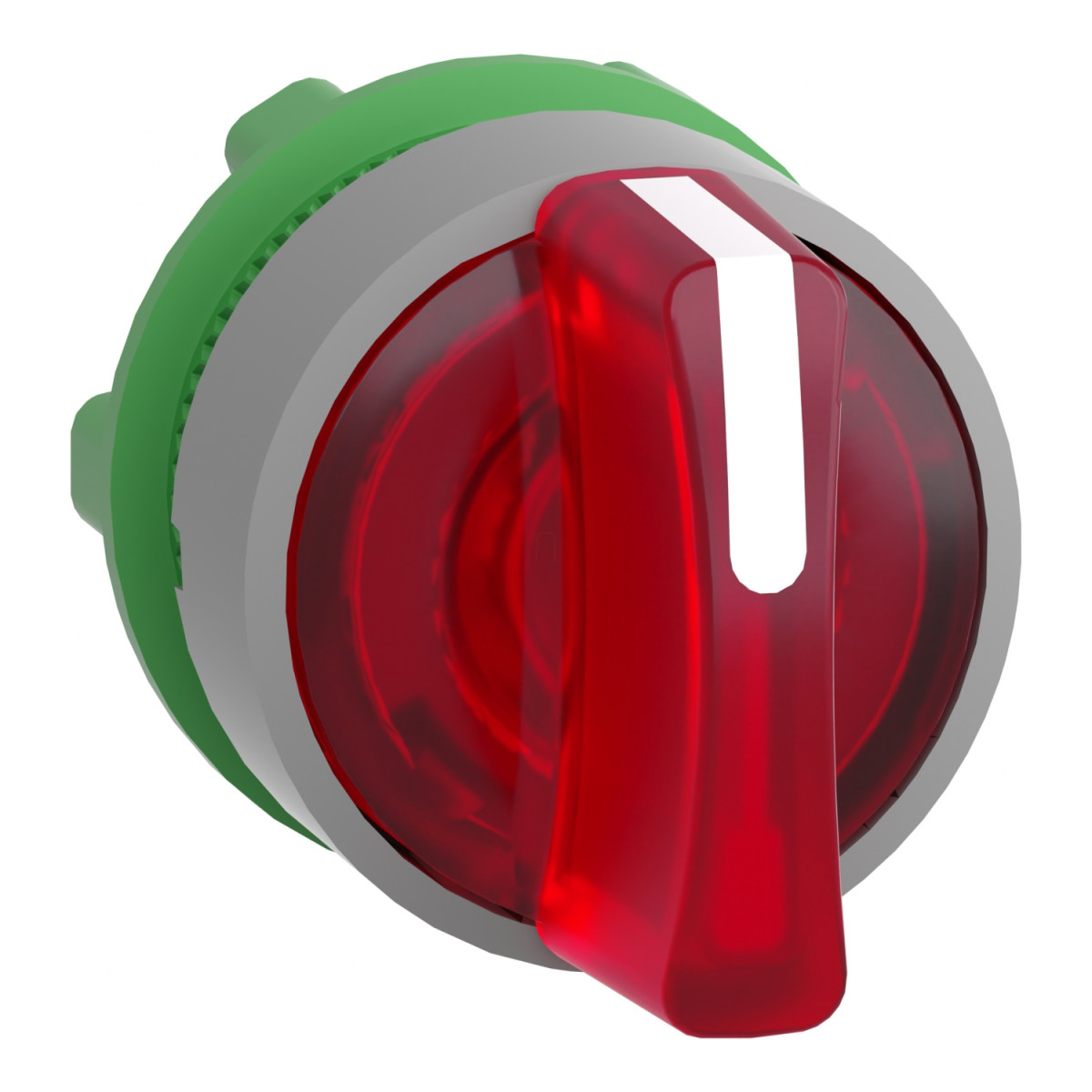

A Schneider Electric Harmony XB5 sorozatú ZB5AK1543C0 világító választókapcsoló fej egy rendkívül megbízható és sokoldalúan alkalmazható ipari kapcsolóelem, amely tökéletes megoldást nyújt különböző vezérlési feladatokhoz. Ez a prémium minőségű termék a Harmony XB5 termékcsalád részeként kiváló teljesítményt és tartósságot biztosít akár a legigényesebb ipari környezetben is.
A ZB5AK1543C0 világító választókapcsoló fej műszaki jellemzői impozánsak: 22 mm-es szabványos szerelési átmérővel rendelkezik, amely iparági standard, így könnyen integrálható különböző vezérlőpanelekbe és kezelőfelületekbe. A kapcsoló 3 pozíciós működéssel (+/- 45°) és középre visszatérő rugós mechanizmussal van ellátva, amely biztonságos és pontos működést tesz lehetővé. Az elegáns szürke perem és a piros standard fogantyú kombinációja nem csak funkcionális, hanem esztétikailag is illeszkedik az ipari környezetbe. A kapcsoló univerzális LED-del van felszerelve, amely kiváló láthatóságot biztosít minden fényviszony között, lehetővé téve a kezelő számára, hogy azonnal érzékelje a kapcsoló állapotát. A kerek jelzőegység fejforma praktikus és felhasználóbarát kialakítást biztosít.
A Schneider Electric Harmony XB5 ZB5AK1543C0 világító választókapcsoló fej kiváló mechanikai tartósságot kínál, akár 500.000 kapcsolási ciklusra tervezték, ami rendkívül hosszú élettartamot jelent még intenzív használat mellett is. Az IP védettségi besorolása IP66 és IP67 az IEC 60529 szabványnak megfelelően, ami azt jelenti, hogy teljesen por ellen védett, valamint védett az erős vízsugár és az időszakos vízbe merítés ellen is. Ez a robosztus védelem különösen hasznos olyan környezetben, ahol por, nedvesség vagy egyéb szennyeződések fordulhatnak elő. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7.000.000 Pa nyomásig 55°C-on, 0,1 m távolságból. Az IK04 ütésállósági fokozat az IEC 50102 szabvány szerint további védelmet biztosít a mechanikai behatások ellen.
A termék teljes mértékben megfelel a szigorú nemzetközi szabványoknak, beleértve az EN/IEC 60947-5-1, EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 508 és JIS C8201-1 szabványokat. Számos nemzetközi tanúsítvánnyal rendelkezik, mint például CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL listázás, ami biztosítja, hogy a termék megfelel a legmagasabb minőségi és biztonsági előírásoknak világszerte. Ez különösen fontos a globális projektekben vagy exportra szánt berendezésekben való felhasználás során.
A ZB5AK1543C0 választókapcsoló fej kiváló rezgésállósággal rendelkezik, akár 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiemelkedő ütésállósággal bír, amely 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén is megbízható működést garantál az IEC 60068-2-27 szabvány alapján. Az extrém működési hőmérséklet-tartomány (-40°C...+70°C) lehetővé teszi a termék használatát szélsőséges környezeti feltételek között is, legyen szó akár fagyos kültéri, akár forró ipari környezetről. Ez a széles működési hőmérséklet-tartomány rendkívül sokoldalúvá teszi a terméket, hiszen szinte bármilyen éghajlaton és ipari alkalmazásban megállja a helyét.
Schneider Electric Harmony XB5 - ZB5AK1543C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, piros, középre visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Perem anyaga: Műanyag, szürke színre bevonva
Szerelési átmérő: 22 mm
Fej típus: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej formája: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profil: Piros standard fogantyú
Működtető pozíció információk: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: M3 (max. 4 érintkező egyes blokkok használatával elülső szereléshez integrált LED-del), M6 (max. 2 érintkező egyes blokkok használatával elülső szereléshez integrált LED-del és transzformátorral), M10 (max. 2 érintkező egyes blokkok használatával elülső szereléshez integrált LED-del), MF1 (max. 2 érintkező egyes blokkok használatával elülső szereléshez integrált LED-del), MR1 (max. 2 érintkező egyes blokkok használatával hátsó szereléshez integrált LED-del), M4 (max. 4 érintkező egyes és dupla blokkok használatával elülső szereléshez integrált LED-del)
Eszköz bemutatása: Alapelem
Környezeti feltételek
Védő kezelés: TH
Környezeti üzemi hőmérséklet: -40…70 °C
Környezeti tárolási hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-5-5, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
