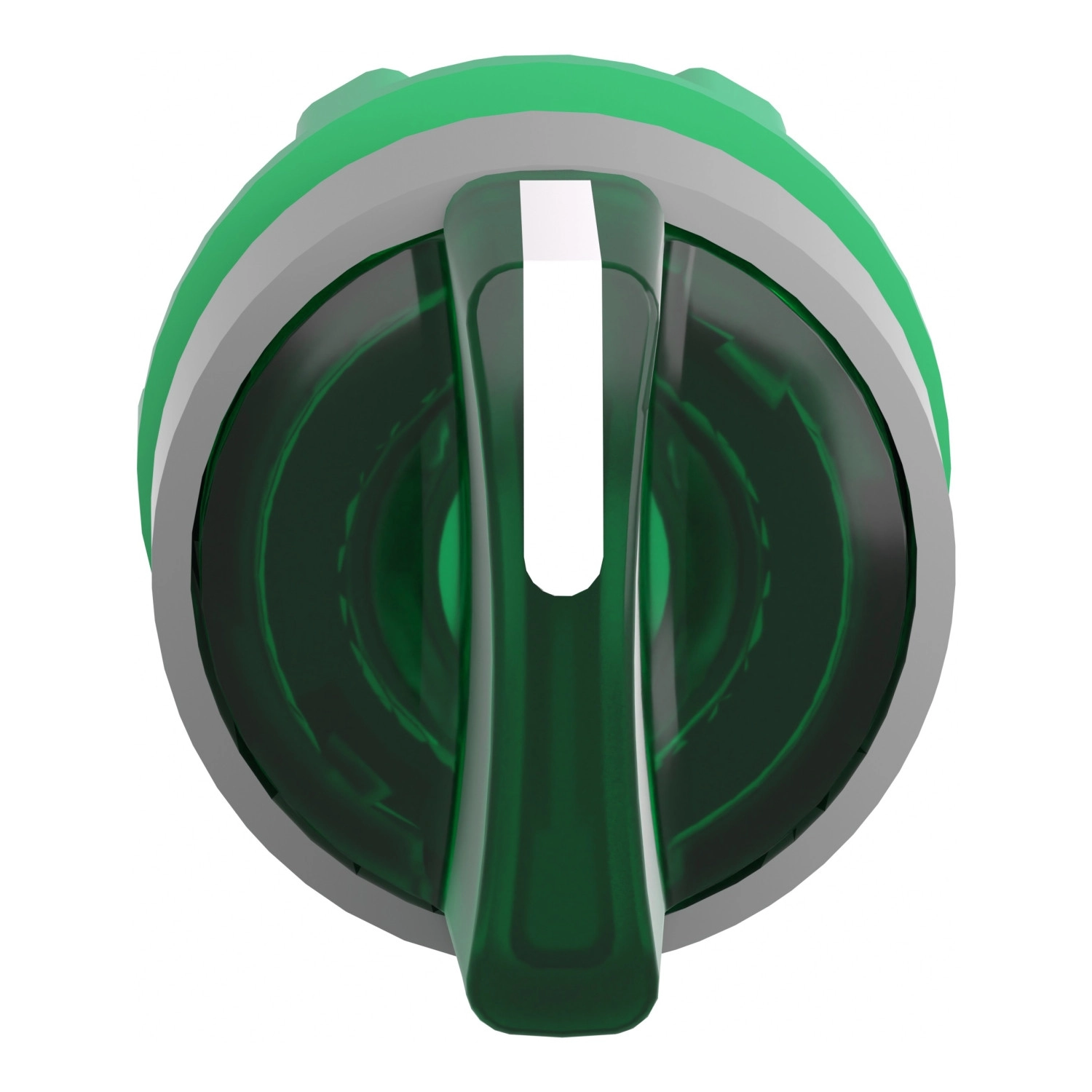

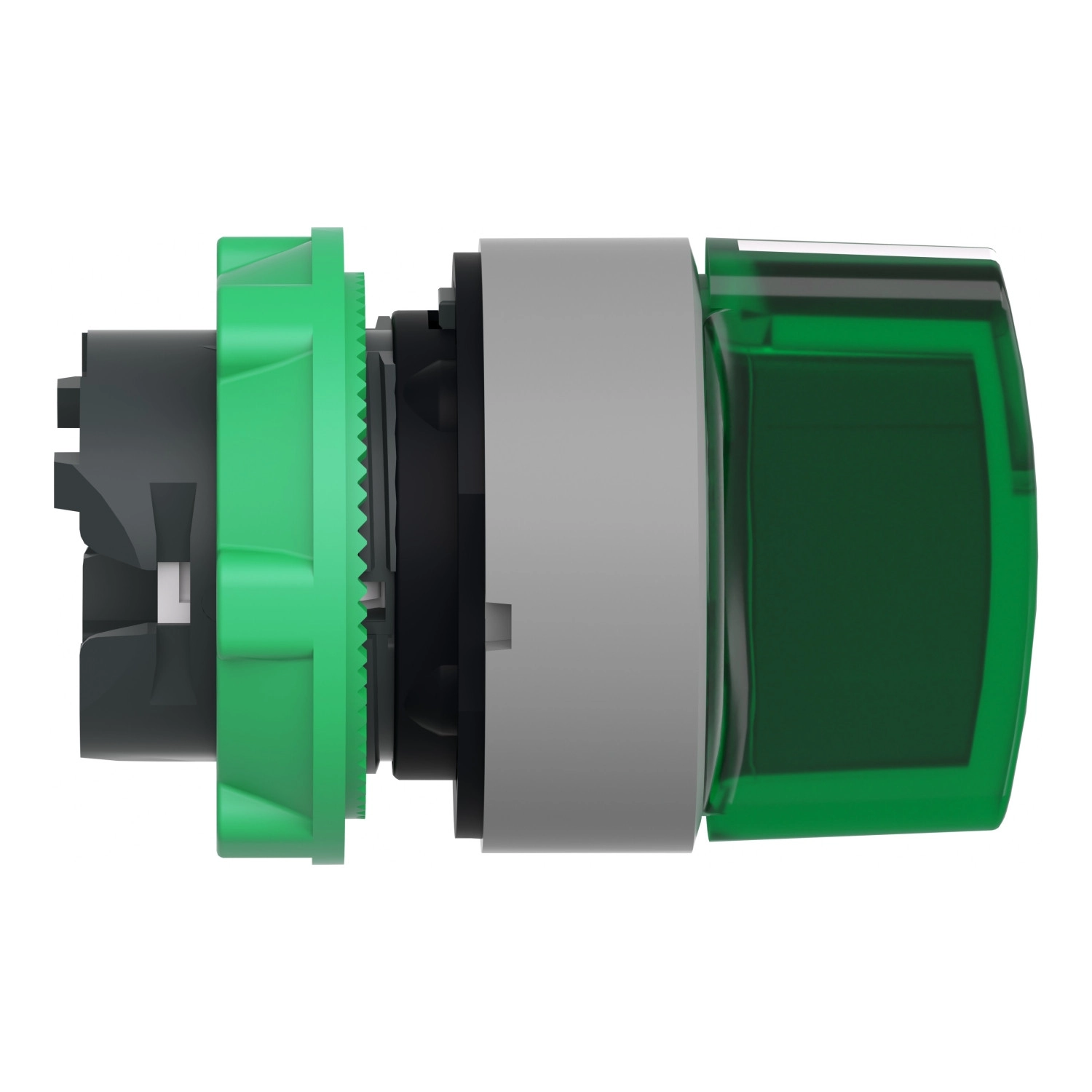

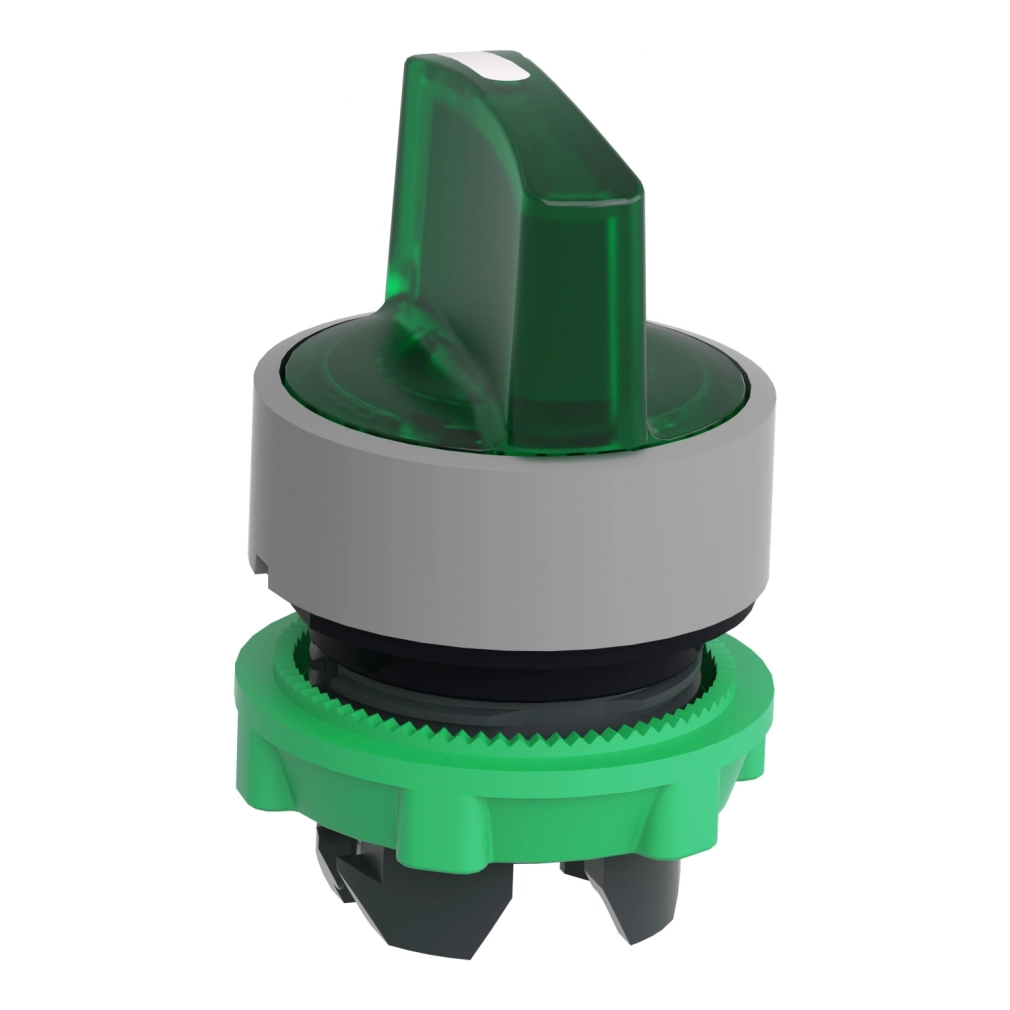

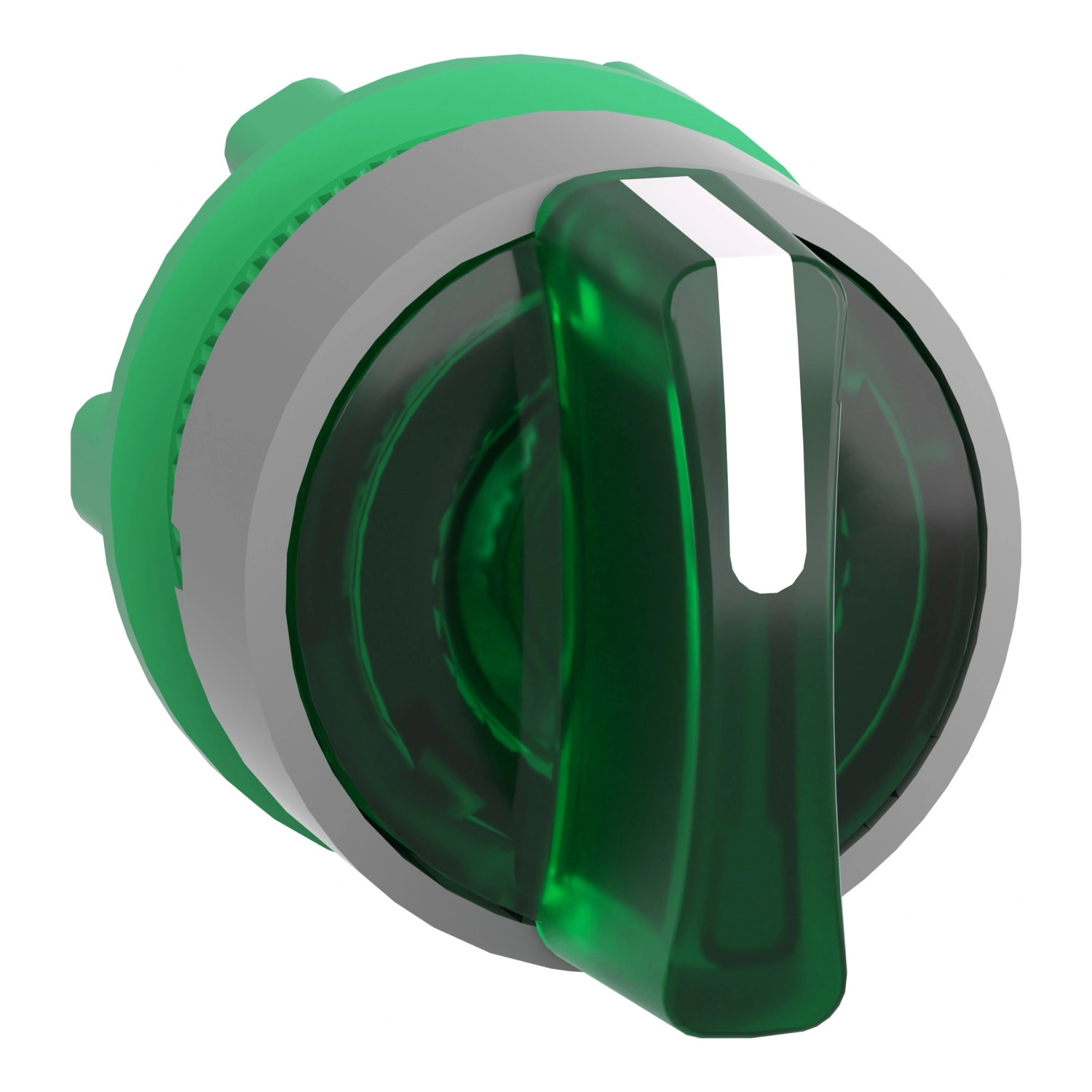

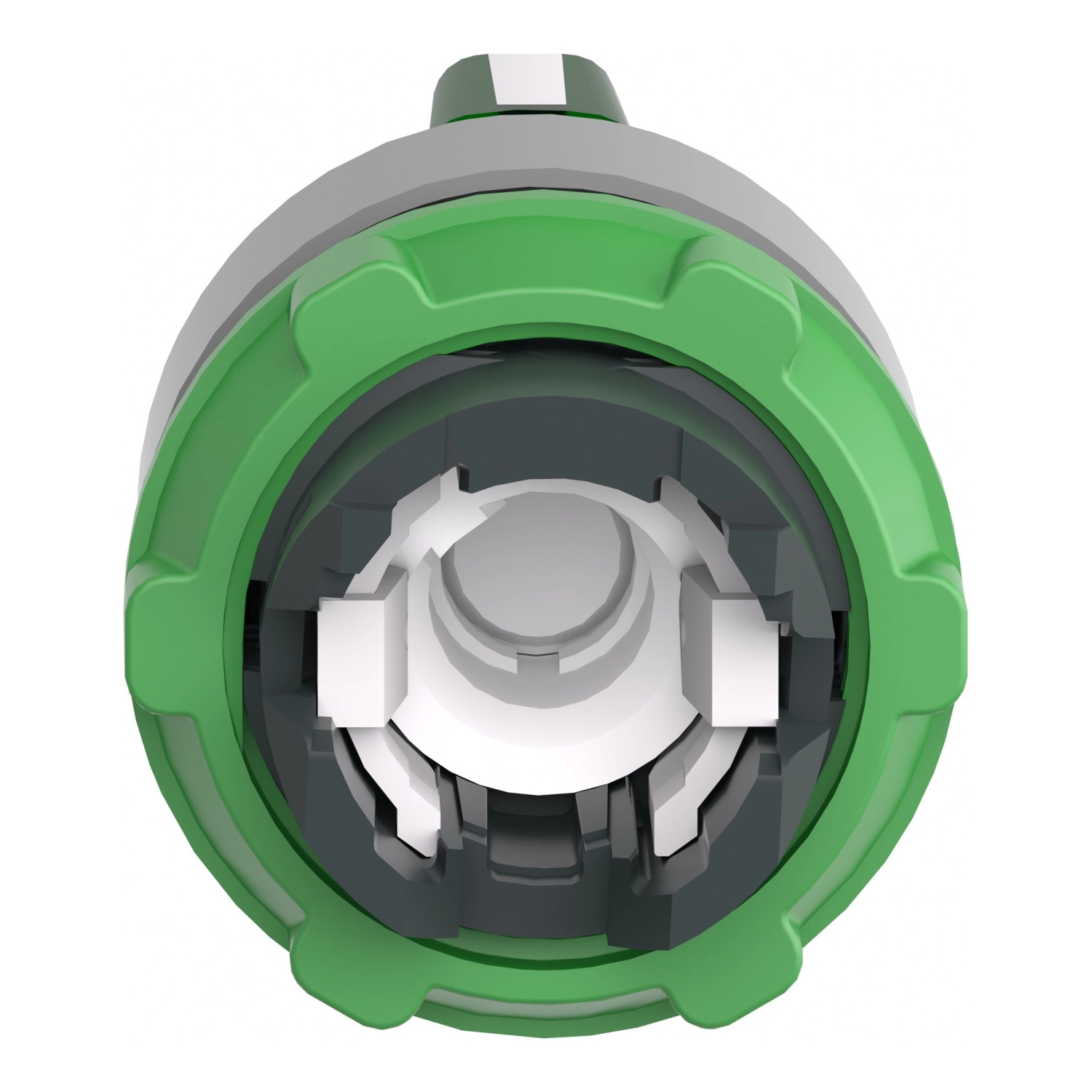

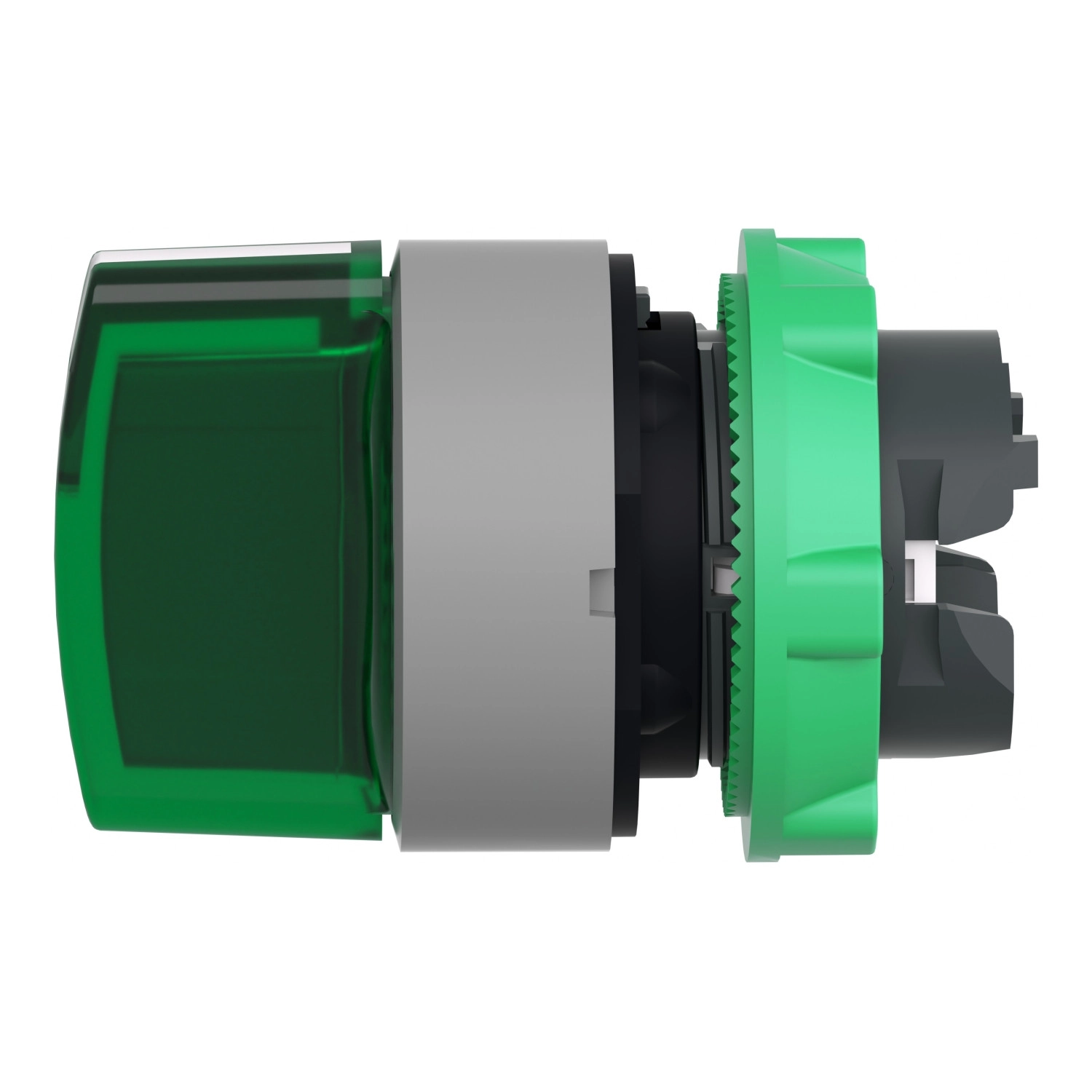

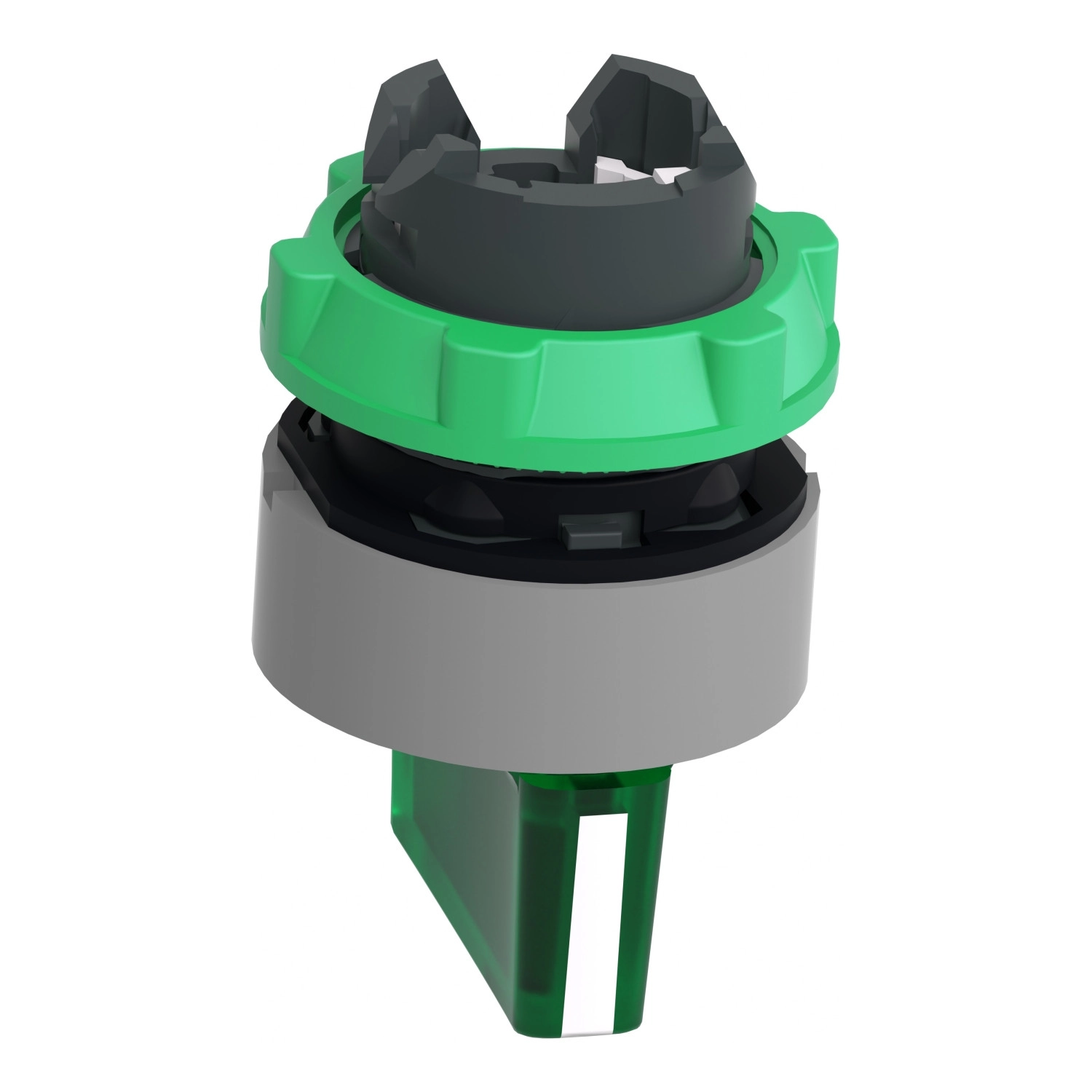

A Schneider Electric Harmony XB5 családból származó ZB5AK1533C0 világító választókapcsoló fej egy rendkívül megbízható ipari kapcsolóelem, amely kifejezetten ipari környezetben történő használatra készült. Ez a zöld színű, 3 állású, középhelyzetbe visszatérő választókapcsoló szürke műanyag peremmel rendelkezik, és 22 mm-es szerelőnyílásba illeszthető.
A termék a Harmony XB5 termékcsalád előnyeit kínálja, amely közismert a robusztus kialakításáról és hosszú élettartamáról. A ZB5AK1533C0 modell mechanikai élettartama eléri az 500.000 kapcsolási ciklust, ami kiemelkedő érték az ipari kapcsolóelemek között. A kerek kialakítású világítóegység 22 mm-es szabványos szerelőlyukba illeszthető, így tökéletesen kompatibilis a legtöbb ipari vezérlőpanellel. A készülék szürke műanyag pereme és zöld standard fogantyúja nem csak funkcionális, hanem a vizuális azonosítást is segíti. Fontos megjegyezni, hogy a termék megjelenésében esetleg bekövetkező változások nem befolyásolják a működését a funkció és a biztonság szempontjából, valamint kompatibilissá teszi az univerzális LED blokkokkal.
A ZB5AK1533C0 választókapcsoló fej IP66 és IP67 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít. Emellett megfelel a NEMA 13 és NEMA 4X szabványoknak is. A készülék ellenáll a magas nyomású mosásnak akár 7000000 Pa nyomásig 55°C-on, 0,1 méter távolságból. Az IK04 fokozatú ütésállóság az IEC 50102 szabvány szerint további védelmet nyújt a mechanikai behatásokkal szemben. A terméket számos nemzetközileg elismert szervezet, többek között a CSA, DNV, BV, LROS és UL is tanúsította, ami bizonyítja megbízhatóságát és minőségét.
A ZB5AK1533C0 működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, ami lehetővé teszi a különböző környezetekben történő alkalmazást. A kapcsoló rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. Az eszköz Class II túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint, ami további biztonságot nyújt az elektromos rendszerekben. A ZB5AK1533C0 különböző elektromos összeállítási kódokkal (M3, M6, M10, MF1, MR1, M4) kompatibilis, amelyek különböző kontaktus konfigurációkat tesznek lehetővé, így rugalmasan alkalmazható különféle vezérlési feladatokhoz.
Schneider Electric Harmony XB5 - ZB5AK1533C0 - műanyag világító választókapcsoló fej, Ø22, 3 állású, zöld, közép visszatérő, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlapi anyag: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatósági mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Közép visszatérő rugós
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Méretek
Szélesség (CAD): 29 mm
Magasság (CAD): 29 mm
Mélység (CAD): 43 mm
Műszaki jellemzők
Mechanikai élettartam: 500000 ciklus
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kódok
M3: <4 érintkező egyes blokk használatával elülső szereléshez integrált LED-del
M6: <2 érintkező egyes blokk használatával elülső szereléshez integrált LED-del és transzformátorral
M10: <2 érintkező egyes blokk használatával elülső szereléshez integrált LED-del
MF1: <2 érintkező egyes blokk használatával elülső szereléshez integrált LED-del
MR1: <2 érintkező egyes blokk használatával hátsó szereléshez integrált LED-del
M4: <4 érintkező egyes és dupla blokk használatával elülső szereléshez integrált LED-del
Védettség
Védő kezelés: TH
Üzemi hőmérséklet-tartomány: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
